1. MICRÔMETRO
Prof. João Paulo Barbosa, M.Sc.

2. INSTRUMENTOS DE MEDIÇÃO

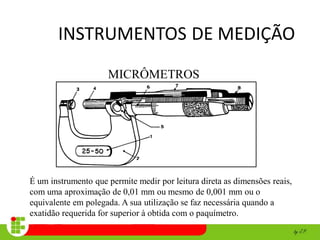

MICRÔMETROS
É um instrumento que permite medir por leitura direta as dimensões reais,
com uma aproximação de 0,01 mm ou mesmo de 0,001 mm ou o
equivalente em polegada. A sua utilização se faz necessária quando a
exatidão requerida for superior à obtida com o paquímetro.

3. INSTRUMENTOS DE MEDIÇÃO

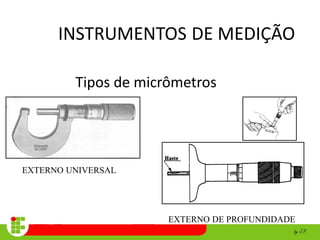

Tipos de micrômetros
EXTERNO UNIVERSAL
EXTERNO DE PROFUNDIDADE

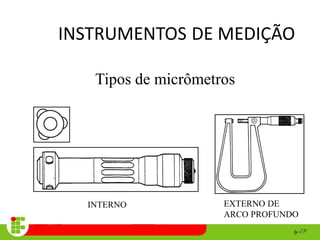

4. INSTRUMENTOS DE MEDIÇÃO
Tipos de micrômetros
INTERNO EXTERNO DE
ARCO PROFUNDO

5. INSTRUMENTOS DE MEDIÇÃO

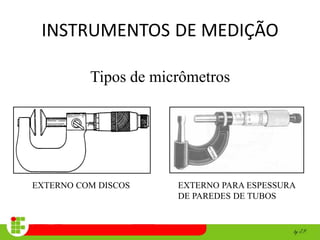

Tipos de micrômetros
EXTERNO COM DISCOS EXTERNO PARA ESPESSURA
DE PAREDES DE TUBOS

6. INSTRUMENTOS DE MEDIÇÃO

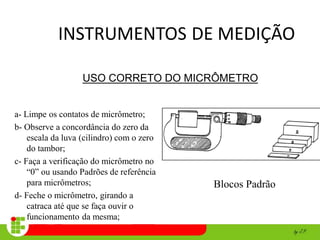

a- Limpe os contatos de micrômetro;
b- Observe a concordância do zero da
escala da luva (cilindro) com o zero
do tambor;
c- Faça a verificação do micrômetro no
“0” ou usando Padrões de referência
para micrômetros;
d- Feche o micrômetro, girando a
catraca até que se faça ouvir o
funcionamento da mesma;
Blocos Padrão
USO CORRETO DO MICRÔMETRO

7. INSTRUMENTOS DE MEDIÇÃO

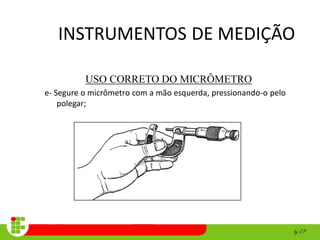

USO CORRETO DO MICRÔMETRO
e- Segure o micrômetro com a mão esquerda, pressionando-o pelo
polegar;

8. INSTRUMENTOS DE MEDIÇÃO
f- Posicione a peça;
g- Gire o tambor até que os contatos
apresentem uma abertura maior que a
dimensão por medir;
h- Encoste o contato fixo em uma das
extremidades da peça. Feche o
micrômetro, girando a catraca, até que
o contato móvel toque na extremidade
oposta da peça;
i- Faça a leitura, abra o micrômetro e
retire-o da peça evitando o atrito dos
contatos com a mesma.
USO CORRETO DO MICRÔMETRO

9. INSTRUMENTOS DE MEDIÇÃO

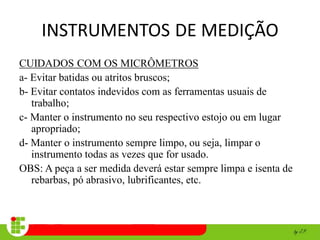

CUIDADOS COM OS MICRÔMETROS
a- Evitar batidas ou atritos bruscos;
b- Evitar contatos indevidos com as ferramentas usuais de
trabalho;
c- Manter o instrumento no seu respectivo estojo ou em lugar
apropriado;
d- Manter o instrumento sempre limpo, ou seja, limpar o
instrumento todas as vezes que for usado.
OBS: A peça a ser medida deverá estar sempre limpa e isenta de
rebarbas, pó abrasivo, lubrificantes, etc.

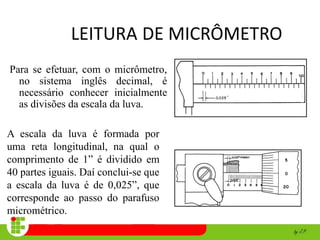

10. LEITURA DE MICRÔMETRO
Para se efetuar, com o micrômetro,
no sistema inglês decimal, é
necessário conhecer inicialmente
as divisões da escala da luva.
A escala da luva é formada por
uma reta longitudinal, na qual o
comprimento de 1” é dividido em
40 partes iguais. Daí conclui-se que
a escala da luva é de 0,025”, que
corresponde ao passo do parafuso
micrométrico.

11. LEITURA DE MICRÔMETRO

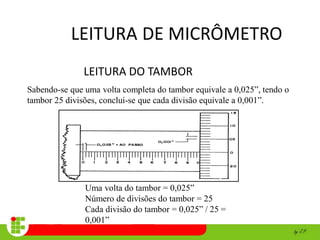

LEITURA DO TAMBOR
Sabendo-se que uma volta completa do tambor equivale a 0,025”, tendo o
tambor 25 divisões, conclui-se que cada divisão equivale a 0,001”.
Uma volta do tambor = 0,025”
Número de divisões do tambor = 25
Cada divisão do tambor = 0,025” / 25 =
0,001”

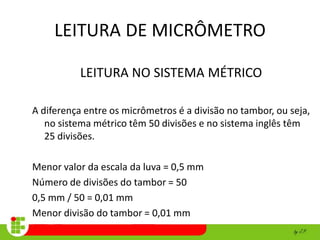

12. LEITURA DE MICRÔMETRO
LEITURA NO SISTEMA MÉTRICO
A diferença entre os micrômetros é a divisão no tambor, ou seja,
no sistema métrico têm 50 divisões e no sistema inglês têm
25 divisões.
Menor valor da escala da luva = 0,5 mm
Número de divisões do tambor = 50
0,5 mm / 50 = 0,01 mm
Menor divisão do tambor = 0,01 mm

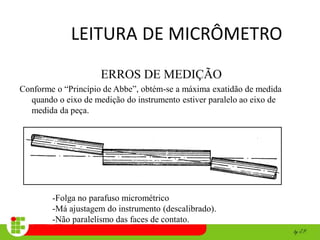

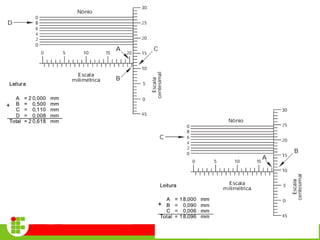

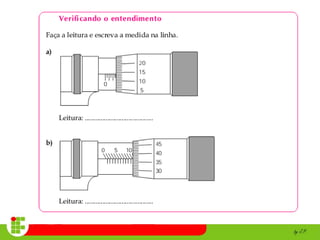

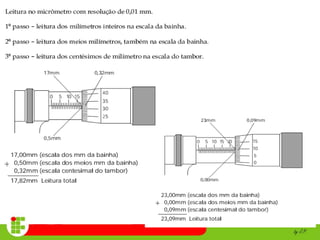

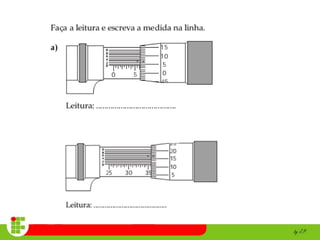

13. LEITURA DE MICRÔMETRO
ERROS DE MEDIÇÃO
Conforme o “Princípio de Abbe”, obtém-se a máxima exatidão de medida
quando o eixo de medição do instrumento estiver paralelo ao eixo de
medida da peça.
-Folga no parafuso micrométrico
-Má ajustagem do instrumento (descalibrado).
-Não paralelismo das faces de contato.

18. 0,075” 0,025”
0,275” 0,359”
0,520” 0,301”
0,262” 0,642”
