1. Engenharia de Software
Aula 01
Prof. César França
PARFOR / UFRPE

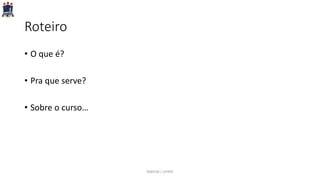

2. Roteiro
• O que é?
• Pra que serve?
• Sobre o curso…
PARFOR / UFRPE

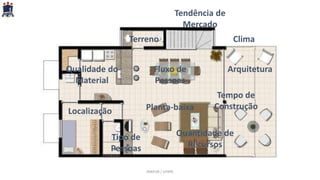

3. PARFOR / UFRPE
Terreno
Localização
Fluxo de
Pessoas
Tipo de
Pessoas
Tempo de
Construção
Clima
Quantidade de
Recursos
Qualidade do
Material
Arquitetura
Planta-baixa
Tendência de
Mercado

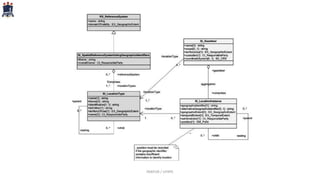

4. PARFOR / UFRPE

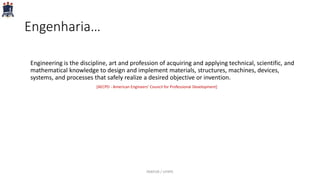

5. Engenharia…
Engineering is the discipline, art and profession of acquiring and applying technical, scientific, and
mathematical knowledge to design and implement materials, structures, machines, devices,
systems, and processes that safely realize a desired objective or invention.
[AECPD - American Engineers' Council for Professional Development]
PARFOR / UFRPE

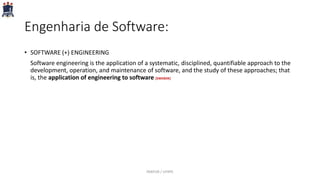

6. Engenharia de Software:
• SOFTWARE (+) ENGINEERING
Software engineering is the application of a systematic, disciplined, quantifiable approach to the
development, operation, and maintenance of software, and the study of these approaches; that
is, the application of engineering to software [SWEBOK]
PARFOR / UFRPE

7. PARFOR / UFRPE

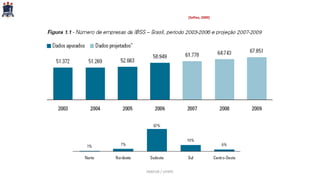

[Softex, 2009]

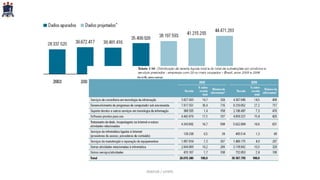

8. PARFOR / UFRPE

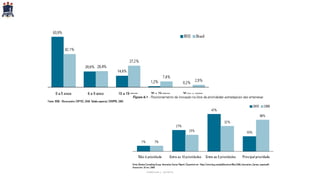

9. PARFOR / UFRPE

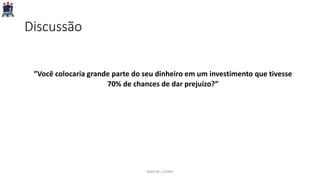

10. Discussão
”Você colocaria grande parte do seu dinheiro em um investimento que tivesse
70% de chances de dar prejuízo?”
PARFOR / UFRPE

11. PARFOR / UFRPE

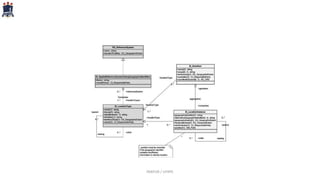

12. PARFOR / UFRPE

13. PARFOR / UFRPE

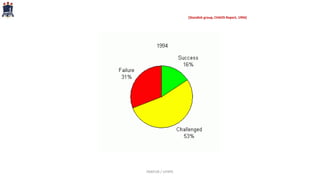

[Standish group, CHAOS Report, 1994}

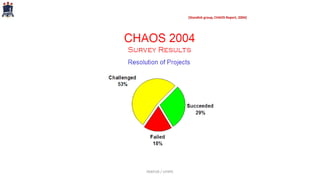

14. PARFOR / UFRPE
[Standish group, CHAOS Report, 2004}

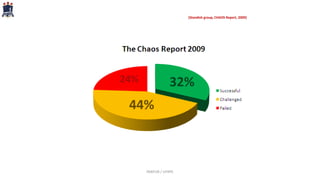

15. PARFOR / UFRPE
[Standish group, CHAOS Report, 2009}

16. Um caso comum…
PARFOR / UFRPE

17. Hardware
Software Peopleware
PARFOR / UFRPE

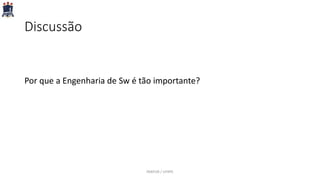

18. Discussão
Por que a Engenharia de Sw é tão importante?
PARFOR / UFRPE

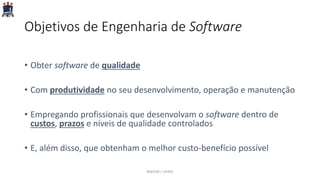

19. Objetivos de Engenharia de Software
• Obter software de qualidade
• Com produtividade no seu desenvolvimento, operação e manutenção
• Empregando profissionais que desenvolvam o software dentro de
custos, prazos e níveis de qualidade controlados
• E, além disso, que obtenham o melhor custo-benefício possível
PARFOR / UFRPE

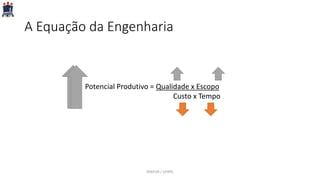

20. A Equação da Engenharia
Potencial Produtivo = Qualidade x Escopo
Custo x Tempo
PARFOR / UFRPE

21. Revolução industrial
• Conjunto de mudanças tecnológicas
• Impacto no processo produtivo em nível econômico e
social.
• A máquina substitui o trabalho humano
• Karl Marx
Força de Trabalho x Propriedade x Capital
• Henry Ford
Produção em grande quantidade com baixo custo de
Fabricação
• Frederic k Taylor
Planejamento, Acompanhamento, Controle
PARFOR / UFRPE

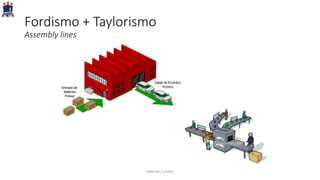

22. Fordismo + Taylorismo
Assembly lines
PARFOR / UFRPE

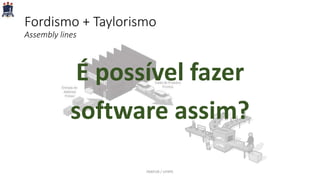

23. Fordismo + Taylorismo
Assembly lines
É possível fazer
software assim?
PARFOR / UFRPE

24. Um processo de fabricação deve ser:
confiável | replicável | escalável
?
PARFOR / UFRPE

25. Desenvolver x Fabricar ?
PARFOR / UFRPE

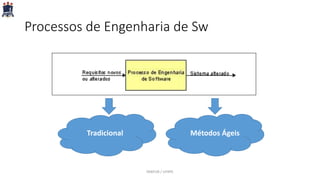

26. Processos de Engenharia de Sw
Tradicional Métodos Ágeis
PARFOR / UFRPE

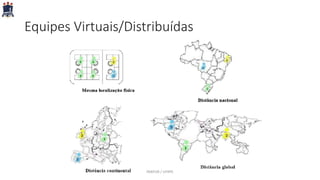

27. Equipes Virtuais/Distribuídas
PARFOR / UFRPE

28. Equipes Virtuais/Distribuídas
PARFOR / UFRPE

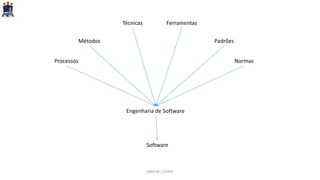

29. PARFOR / UFRPE
Engenharia de Software
Processos
Métodos
Técnicas Ferramentas
Padrões
Normas
Software

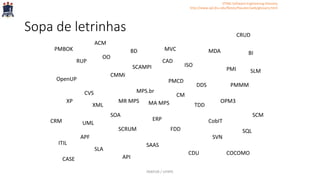

30. Sopa de letrinhas
CMMi
RUP
XP
MPS.br
MR MPS MA MPS
SCAMPI ISO
UML
OO
DDS
OpenUP
SCRUM FDD
TDD
PMI
PMMM
OPM3
PMCD
CVS
SVN
SOA
SAASITIL
CobIT
SLA
MDAMVCBD
ERPCRM
BI
SCM
XML
PMBOK
SLM
CDU
SQL
STING Software Engineering Glossary
http://www.apl.jhu.edu/Notes/Hausler/web/glossary.html
ACM
CRUD
API
CAD
CASE
COCOMO
APF
CM
PARFOR / UFRPE

31. PARFOR / UFRPE

32. Livros de Referencia
PARFOR / UFRPE

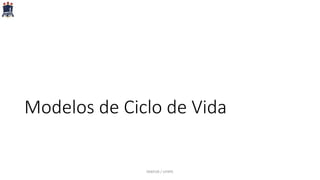

33. Modelos de Ciclo de Vida
PARFOR / UFRPE

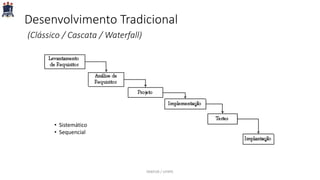

34. Desenvolvimento Tradicional
(Clássico / Cascata / Waterfall)
• Sistemático
• Sequencial
PARFOR / UFRPE

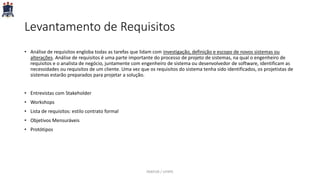

35. Levantamento de Requisitos
• Análise de requisitos engloba todas as tarefas que lidam com investigação, definição e escopo de novos sistemas ou
alterações. Análise de requisitos é uma parte importante do processo de projeto de sistemas, na qual o engenheiro de
requisitos e o analista de negócio, juntamente com engenheiro de sistema ou desenvolvedor de software, identificam as
necessidades ou requisitos de um cliente. Uma vez que os requisitos do sistema tenha sido identificados, os projetistas de
sistemas estarão preparados para projetar a solução.
• Entrevistas com Stakeholder
• Workshops
• Lista de requisitos: estilo contrato formal
• Objetivos Mensuráveis
• Protótipos
PARFOR / UFRPE

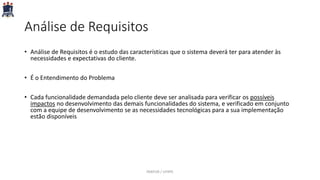

36. Análise de Requisitos
• Análise de Requisitos é o estudo das características que o sistema deverá ter para atender às
necessidades e expectativas do cliente.
• É o Entendimento do Problema
• Cada funcionalidade demandada pelo cliente deve ser analisada para verificar os possíveis
impactos no desenvolvimento das demais funcionalidades do sistema, e verificado em conjunto
com a equipe de desenvolvimento se as necessidades tecnológicas para a sua implementação
estão disponíveis
PARFOR / UFRPE

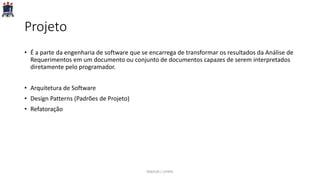

37. Projeto
• É a parte da engenharia de software que se encarrega de transformar os resultados da Análise de
Requerimentos em um documento ou conjunto de documentos capazes de serem interpretados
diretamente pelo programador.
• Arquitetura de Software
• Design Patterns (Padrões de Projeto)
• Refatoração
PARFOR / UFRPE

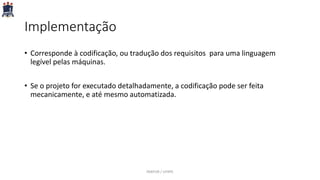

38. Implementação
• Corresponde à codificação, ou tradução dos requisitos para uma linguagem
legível pelas máquinas.
• Se o projeto for executado detalhadamente, a codificação pode ser feita
mecanicamente, e até mesmo automatizada.
PARFOR / UFRPE

39. Testes
• O objetivo, por paradoxal que pareça, é encontrar defeitos nos produtos, para que estes possam
ser corrigidos pela equipe de programadores, antes da entrega final.
Processo Simplificado
• Descobrir a existência do bug
• Isolar o código que causa o bug
• Identificar a causa do bug
• Determinar uma correção para o bug
• Aplicar a correção e testar a correção
PARFOR / UFRPE

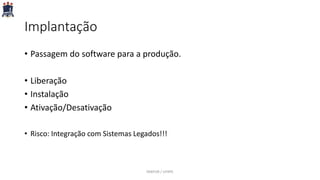

40. Implantação
• Passagem do software para a produção.
• Liberação
• Instalação
• Ativação/Desativação
• Risco: Integração com Sistemas Legados!!!
PARFOR / UFRPE

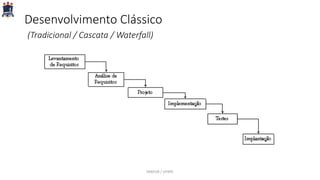

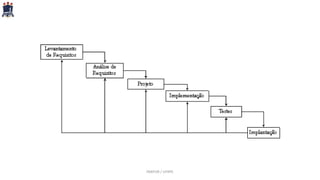

41. Desenvolvimento Clássico
(Tradicional / Cascata / Waterfall)
PARFOR / UFRPE

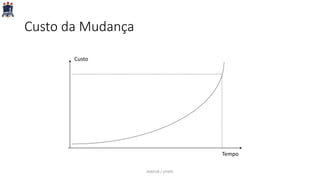

42. Custo da Mudança
Tempo
Custo
PARFOR / UFRPE

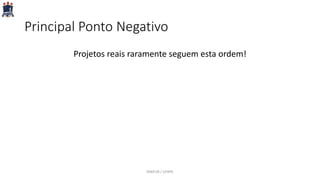

43. Principal Ponto Negativo
Projetos reais raramente seguem esta ordem!
PARFOR / UFRPE

44. PARFOR / UFRPE

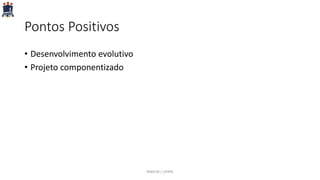

45. Pontos Positivos
• Desenvolvimento evolutivo
• Projeto componentizado
PARFOR / UFRPE

46. Pontos Negativos
• Custo da mudança
• Refactoring
PARFOR / UFRPE

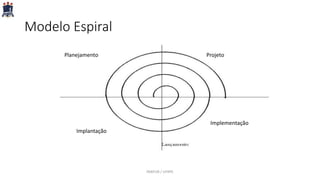

47. Modelo Espiral
ProjetoPlanejamento
Implementação
Implantação
PARFOR / UFRPE

48. Pontos Positivos
• Desenvolvimento Evolutivo
• Mudança planejada
• Redução de Riscos
PARFOR / UFRPE

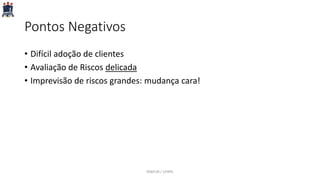

49. Pontos Negativos
• Difícil adoção de clientes
• Avaliação de Riscos delicada
• Imprevisão de riscos grandes: mudança cara!
PARFOR / UFRPE

50. Custo da Mudança
Tempo
Custo
PARFOR / UFRPE

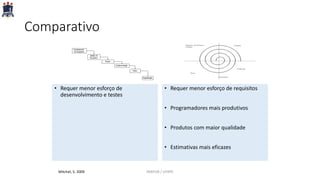

51. Comparativo
• Requer menor esforço de
desenvolvimento e testes
• Requer menor esforço de requisitos
• Programadores mais produtivos
• Produtos com maior qualidade
• Estimativas mais eficazes
Mitchel, S. 2009 PARFOR / UFRPE

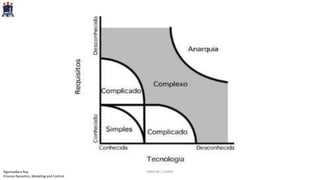

52. Ogunnaike e Ray
Process Dynamics, Modeling and Control
PARFOR / UFRPE

53. R.U.P.
Processo Tradicional
PARFOR / UFRPE

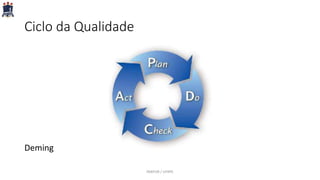

54. Ciclo da Qualidade
Deming
PARFOR / UFRPE

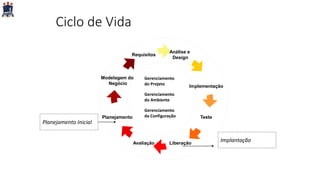

55. Ciclo de Vida
Planejamento
Modelagem do
Negócio
Requisitos
Análise e
Design
Implementação
Teste
LiberaçãoAvaliação
Planejamento Inicial
Gerenciamento
do Projeto
Gerenciamento
do Ambiente
Gerenciamento
da Configuração
Implantação

56. Tudo acontece ao mesmo tempo!
PARFOR / UFRPE

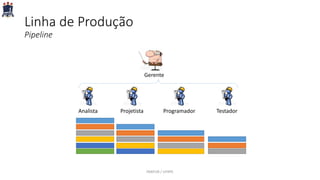

57. Linha de Produção
Pipeline
PARFOR / UFRPE
Analista Projetista Programador Testador
Gerente

58. Leis do RUP
Planeje
Documente
Gerencie
Reutilize
Verifique
Controle
PARFOR / UFRPE

59. Gráfico das Baleias
PARFOR / UFRPE

60. Gráfico das Baleias
Distribução do
Esforço!
PARFOR / UFRPE

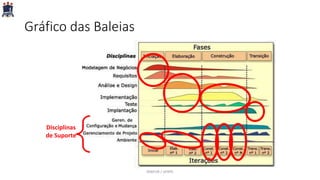

61. Gráfico das Baleias
Disciplinas
de Suporte
PARFOR / UFRPE

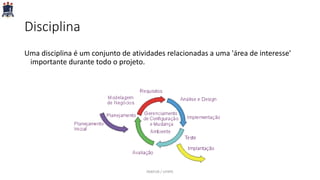

62. Disciplina
Uma disciplina é um conjunto de atividades relacionadas a uma 'área de interesse'
importante durante todo o projeto.
PARFOR / UFRPE

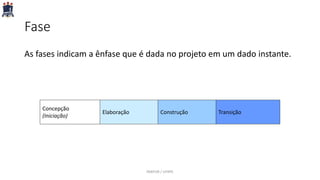

63. Fase
As fases indicam a ênfase que é dada no projeto em um dado instante.
Concepção
(Iniciação)
Elaboração Construção Transição
PARFOR / UFRPE

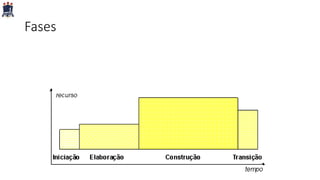

64. Fases
PARFOR / UFRPE

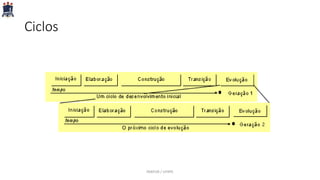

65. Ciclos
PARFOR / UFRPE

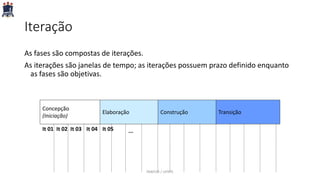

66. Iteração
As fases são compostas de iterações.
As iterações são janelas de tempo; as iterações possuem prazo definido enquanto
as fases são objetivas.
Concepção
(Iniciação)
Elaboração Construção Transição
It 01 ...It 02 It 03 It 04 It 05
PARFOR / UFRPE

67. Marco
• Objetivos finais de cada fase
Concepção
(Iniciação)
Elaboração Construção Transição
Documento
de Visão
Documento
de Arquitetura
Sistema
Inicial
Funcionando
Software em
Produção
PARFOR / UFRPE

68. Fase
PARFOR / UFRPE

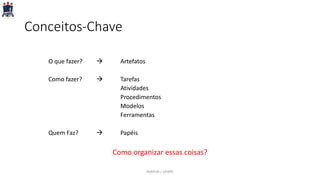

69. Conceitos-Chave
O que fazer?  Artefatos
Como fazer?  Tarefas
Atividades
Procedimentos
Modelos
Ferramentas
Quem Faz?  Papéis
Como organizar essas coisas?
PARFOR / UFRPE

70. Conceitos-Chave
• Tarefa
Algo que se faz no projeto e produz um resultado significativo no contexto do projeto.
Ex. Codificação
PARFOR / UFRPE

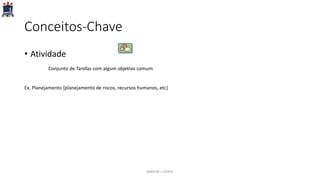

71. Conceitos-Chave
• Atividade
Conjunto de Tarefas com algum objetivo comum
Ex. Planejamento {planejamento de riscos, recursos humanos, etc}
PARFOR / UFRPE

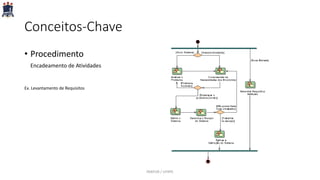

72. Conceitos-Chave
• Procedimento
Encadeamento de Atividades
Ex. Levantamento de Requisitos
PARFOR / UFRPE

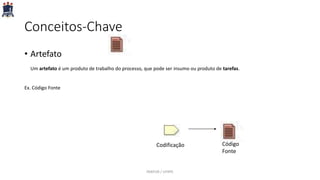

73. Conceitos-Chave
• Artefato
Um artefato é um produto de trabalho do processo, que pode ser insumo ou produto de tarefas.
Ex. Código Fonte
Codificação Código
Fonte
PARFOR / UFRPE

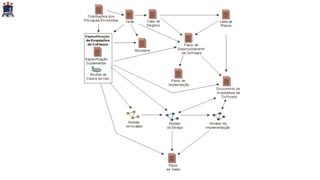

74. PARFOR / UFRPE

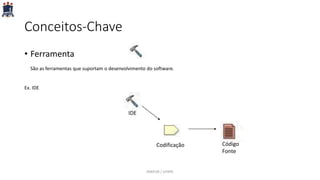

75. Conceitos-Chave
• Ferramenta
São as ferramentas que suportam o desenvolvimento do software.
Ex. IDE
Codificação Código
Fonte
IDE
PARFOR / UFRPE

76. Conceitos-Chave
• Papel
Representa uma responsabilidade que deve ser assumida por alguma pessoa. Cada papel é responsável por um conjunto
de atividades e artefatos.
Codificador Codificação Código
Fonte
IDE
PARFOR / UFRPE

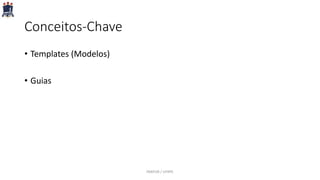

77. Conceitos-Chave
• Templates (Modelos)
• Guias
PARFOR / UFRPE

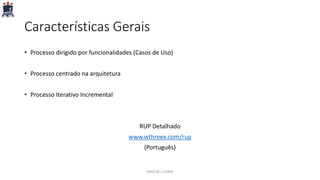

78. Características Gerais
• Processo dirigido por funcionalidades (Casos de Uso)
• Processo centrado na arquitetura
• Processo Iterativo Incremental
RUP Detalhado
www.wthreex.com/rup
(Português)
PARFOR / UFRPE

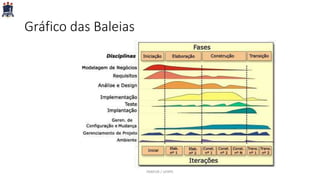

79. Gráfico das Baleias
PARFOR / UFRPE

80. Métodos Ágeis
PARFOR / UFRPE

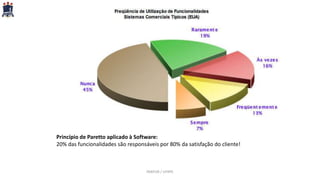

81. Princípio de Paretto aplicado à Software:
20% das funcionalidades são responsáveis por 80% da satisfação do cliente!
PARFOR / UFRPE

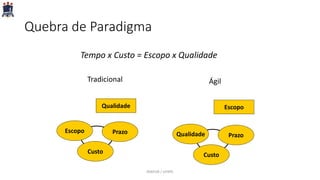

82. Quebra de Paradigma
Tradicional Ágil
Escopo Prazo
Custo
Qualidade
Qualidade Prazo
Custo
Escopo
Tempo x Custo = Escopo x Qualidade
PARFOR / UFRPE

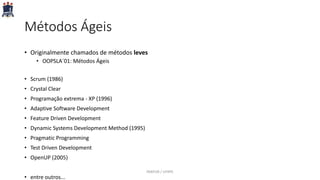

83. Métodos Ágeis
• Originalmente chamados de métodos leves
• OOPSLA´01: Métodos Ágeis
• Scrum (1986)
• Crystal Clear
• Programação extrema - XP (1996)
• Adaptive Software Development
• Feature Driven Development
• Dynamic Systems Development Method (1995)
• Pragmatic Programming
• Test Driven Development
• OpenUP (2005)
• entre outros...
PARFOR / UFRPE

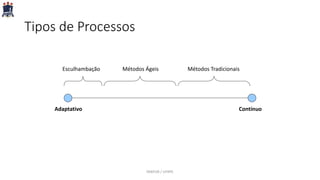

84. Tipos de Processos
ContínuoAdaptativo
Métodos Ágeis Métodos TradicionaisEsculhambação
PARFOR / UFRPE

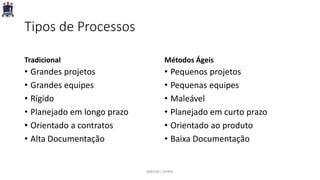

85. Tipos de Processos
Tradicional
• Grandes projetos
• Grandes equipes
• Rígido
• Planejado em longo prazo
• Orientado a contratos
• Alta Documentação
Métodos Ágeis
• Pequenos projetos
• Pequenas equipes
• Maleável
• Planejado em curto prazo
• Orientado ao produto
• Baixa Documentação
PARFOR / UFRPE

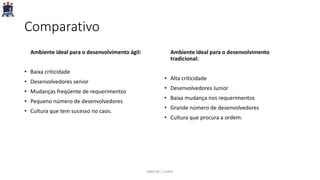

86. Comparativo
Ambiente ideal para o desenvolvimento ágil:
• Baixa criticidade
• Desenvolvedores senior
• Mudanças freqüente de requerimentos
• Pequeno número de desenvolvedores
• Cultura que tem sucesso no caos.
Ambiente ideal para o desenvolvimento
tradicional:
• Alta criticidade
• Desenvolvedores Junior
• Baixa mudança nos requerimentos
• Grande número de desenvolvedores
• Cultura que procura a ordem.
PARFOR / UFRPE

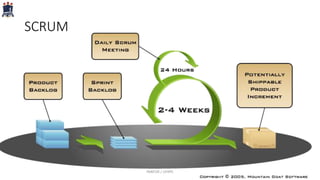

87. SCRUM
PARFOR / UFRPE

88. Desenvolvimento Open Source
PARFOR / UFRPE

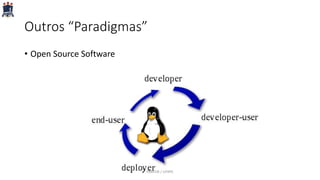

89. Outros “Paradigmas”
• Open Source Software
PARFOR / UFRPE

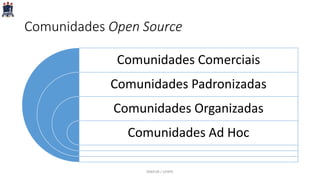

90. Comunidades Open Source
Comunidades Comerciais
Comunidades Padronizadas
Comunidades Organizadas
Comunidades Ad Hoc
PARFOR / UFRPE

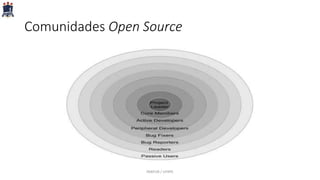

91. Comunidades Open Source
PARFOR / UFRPE

92. Engenharia de Software
Aula 01
Prof. César França
PARFOR / UFRPE
