O documento descreve as características e especificações técnicas de um painel elétrico modelo CCM/QGBT T-4391. O painel foi desenvolvido no Brasil em parceria entre fabricantes para atender às normas nacionais e internacionais de segurança. Ele passou por testes completos conforme as normas aplicáveis.

1. Forma até 4B Painel TTA/PTTA Conforme NBR IEC 60439-1
CCM/QGBT T-4391
A prova de Arco Internos até 65KA conforme IEC 61641 Segurança [ NR-10 ]

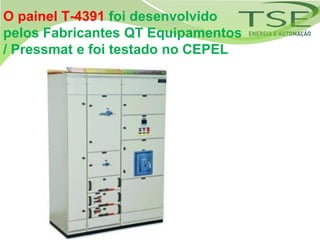

2. O painel T-4391 foi desenvolvido
pelos Fabricantes QT Equipamentos
/ Pressmat e foi testado no CEPEL

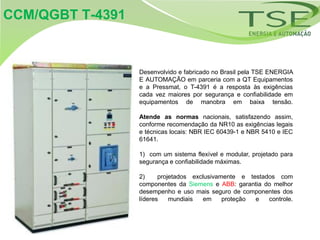

3. CCM/QGBT T-4391
Desenvolvido e fabricado no Brasil pela TSE ENERGIA
E AUTOMAÇÃO em parceria com a QT Equipamentos
e a Pressmat, o T-4391 é a resposta às exigências
cada vez maiores por segurança e confiabilidade em
equipamentos de manobra em baixa tensão.
Atende as normas nacionais, satisfazendo assim,
conforme recomendação da NR10 as exigências legais
e técnicas locais: NBR IEC 60439-1 e NBR 5410 e IEC
61641.
1) com um sistema flexível e modular, projetado para
segurança e confiabilidade máximas.
2) projetados exclusivamente e testados com
componentes da Siemens e ABB: garantia do melhor
desempenho e uso mais seguro de componentes dos
líderes mundiais em proteção e controle.

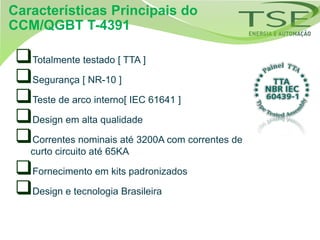

4. Características Principais do
CCM/QGBT T-4391
Totalmente testado [ TTA ]
Segurança [ NR-10 ]
Teste de arco interno[ IEC 61641 ]
Design em alta qualidade
Correntes nominais até 3200A com correntes de
curto circuito até 65KA
Fornecimento em kits padronizados
Design e tecnologia Brasileira

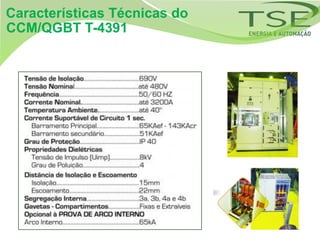

5. Características Técnicas do
CCM/QGBT T-4391

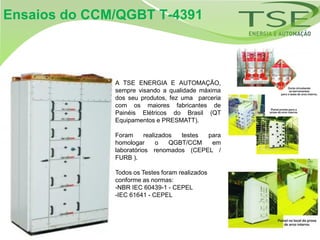

6. Ensaios do CCM/QGBT T-4391
A TSE ENERGIA E AUTOMAÇÃO,
sempre visando a qualidade máxima
dos seu produtos, fez uma parceria
com os maiores fabricantes de
Painéis Elétricos do Brasil (QT
Equipamentos e PRESMATT).
Foram realizados testes para
homologar o QGBT/CCM em
laboratórios renomados (CEPEL /
FURB ).
Todos os Testes foram realizados
conforme as normas:
-NBR IEC 60439-1 - CEPEL
-IEC 61641 - CEPEL

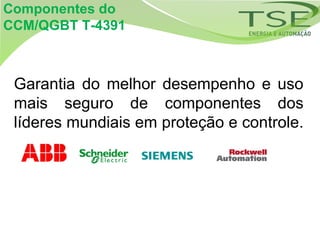

7. Componentes do
CCM/QGBT T-4391
Garantia do melhor desempenho e uso
mais seguro de componentes dos
líderes mundiais em proteção e controle.

8. Requisitos da norma

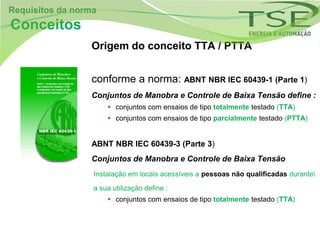

Conceitos
Origem do conceito TTA / PTTA
conforme a norma: ABNT NBR IEC 60439-1 (Parte 1)
Conjuntos de Manobra e Controle de Baixa Tensão define :
 conjuntos com ensaios de tipo totalmente testado (TTA)
 conjuntos com ensaios de tipo parcialmente testado (PTTA)
ABNT NBR IEC 60439-3 (Parte 3)
Conjuntos de Manobra e Controle de Baixa Tensão
Instalação em locais acessíveis a pessoas não qualificadas durante
a sua utilização define :
 conjuntos com ensaios de tipo totalmente testado (TTA)

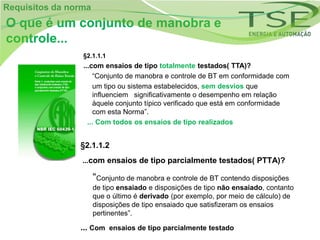

9. Requisitos da norma
O que é um conjunto de manobra e
controle...
§2.1.1.1
...com ensaios de tipo totalmente testados( TTA)?
“Conjunto de manobra e controle de BT em conformidade com
um tipo ou sistema estabelecidos, sem desvios que
influenciem significativamente o desempenho em relação
àquele conjunto típico verificado que está em conformidade
com esta Norma”.
... Com todos os ensaios de tipo realizados
§2.1.1.2
...com ensaios de tipo parcialmente testados( PTTA)?
“Conjunto de manobra e controle de BT contendo disposições
de tipo ensaiado e disposições de tipo não ensaiado, contanto
que o último é derivado (por exemplo, por meio de cálculo) de
disposições de tipo ensaiado que satisfizeram os ensaios
pertinentes”.
... Com ensaios de tipo parcialmente testado

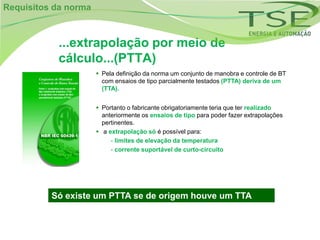

10. Requisitos da norma
...extrapolação por meio de
cálculo...(PTTA)
 Pela definição da norma um conjunto de manobra e controle de BT
com ensaios de tipo parcialmente testados (PTTA) deriva de um
(TTA).
 Portanto o fabricante obrigatoriamente teria que ter realizado
anteriormente os ensaios de tipo para poder fazer extrapolações
pertinentes.
 a extrapolação só é possível para:
- limites de elevação da temperatura
- corrente suportável de curto-circuito
Só existe um PTTA se de origem houve um TTA

11. Requisitos da norma
Ensaios de tipo
ABNT NBR IEC 60439-1 (Parte 1)
A realização dos ensaios de tipo, para verificar a
conformidade com os requisitos da norma, devem ser de
iniciativa do fabricante.
► Os 7 Ensaios de Tipo
 Limites de Elevação de Temperatura
 Propriedades Dielétricas
 Corrente Suportável de Curto-circuito
 Eficácia do Circuito de Proteção
 Distâncias de Isolamento e Escoamento
 Funcionamento Mecânico
 Grau de Proteção

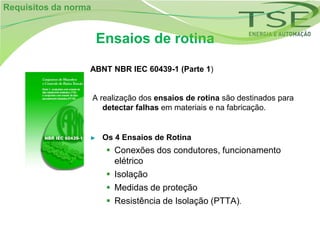

12. Requisitos da norma
Ensaios de rotina
ABNT NBR IEC 60439-1 (Parte 1)
A realização dos ensaios de rotina são destinados para
detectar falhas em materiais e na fabricação.
► Os 4 Ensaios de Rotina
 Conexões dos condutores, funcionamento
elétrico
 Isolação
 Medidas de proteção
 Resistência de Isolação (PTTA).

13. Requisitos da norma

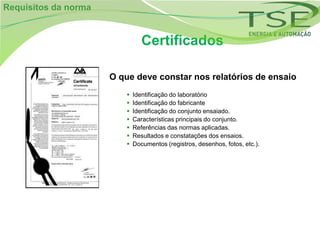

Certificados
O que deve constar nos relatórios de ensaio
 Identificação do laboratório
 Identificação do fabricante
 Identificação do conjunto ensaiado.
 Características principais do conjunto.
 Referências das normas aplicadas.
 Resultados e constatações dos ensaios.
 Documentos (registros, desenhos, fotos, etc.).

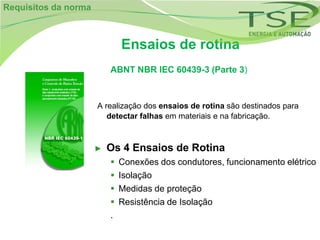

14. Requisitos da norma
Ensaios de rotina
ABNT NBR IEC 60439-3 (Parte 3)
A realização dos ensaios de rotina são destinados para
detectar falhas em materiais e na fabricação.
► Os 4 Ensaios de Rotina
 Conexões dos condutores, funcionamento elétrico
 Isolação
 Medidas de proteção
 Resistência de Isolação
.

15. Requisitos da norma

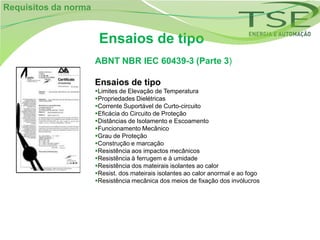

Ensaios de tipo
ABNT NBR IEC 60439-3 (Parte 3)
Ensaios de tipo
Limites de Elevação de Temperatura
Propriedades Dielétricas
Corrente Suportável de Curto-circuito
Eficácia do Circuito de Proteção
Distâncias de Isolamento e Escoamento
Funcionamento Mecânico
Grau de Proteção
Construção e marcação
Resistência aos impactos mecânicos
Resistência à ferrugem e à umidade
Resistência dos mateirais isolantes ao calor
Resist. dos mateirais isolantes ao calor anormal e ao fogo
Resistência mecânica dos meios de fixação dos invólucros

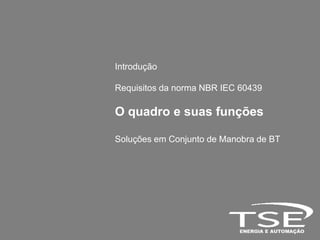

16. Introdução
Requisitos da norma NBR IEC 60439
O quadro e suas funções
Soluções em Conjunto de Manobra de BT

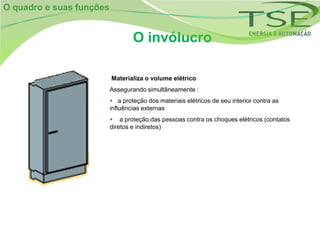

17. O quadro e suas funções
O invólucro
Materializa o volume elétrico
Assegurando simultâneamente :
 a proteção dos materiais elétricos de seu interior contra as
influências externas
 a proteção das pessoas contra os choques elétricos (contatos
diretos e indiretos)

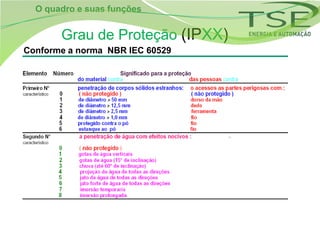

18. O quadro e suas funções
Grau de Proteção (IPXX)
Conforme a norma NBR IEC 60529

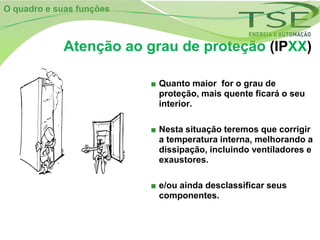

19. O quadro e suas funções
Atenção ao grau de proteção (IPXX)
■ Quanto maior for o grau de
proteção, mais quente ficará o seu
interior.
■ Nesta situação teremos que corrigir
a temperatura interna, melhorando a
dissipação, incluindo ventiladores e
exaustores.
■ e/ou ainda desclassificar seus
componentes.

20. Tipos de
de Separação

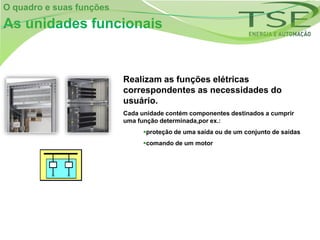

21. O quadro e suas funções
As unidades funcionais
Realizam as funções elétricas
correspondentes as necessidades do
usuário.
Cada unidade contém componentes destinados a cumprir
uma função determinada,por ex.:
proteção de uma saída ou de um conjunto de saídas
comando de um motor

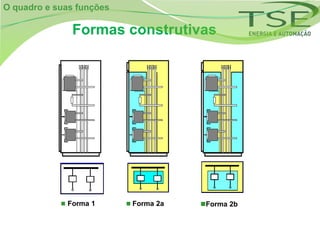

22. O quadro e suas funções
Formas construtivas
 Forma 1  Forma 2a Forma 2b

23. O quadro e suas funções

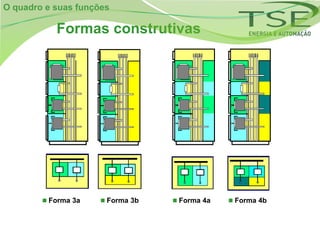

Formas construtivas
 Forma 3a  Forma 3b  Forma 4a  Forma 4b

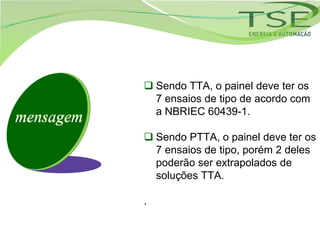

24.  Sendo TTA, o painel deve ter os
7 ensaios de tipo de acordo com
a NBRIEC 60439-1.
mensagem
 Sendo PTTA, o painel deve ter os
7 ensaios de tipo, porém 2 deles
poderão ser extrapolados de
soluções TTA.
.
