Este documento fornece uma introdução à norma IEC EN 61439, que estabelece os requisitos para conjuntos de aparelhagem de baixa tensão. Apresenta os objetivos e escopo da norma, considerações técnicas como correntes, influências térmicas e resistência a curto-circuito, e as etapas para aplicar a norma na fabricação e projeto de conjuntos de aparelhagem.

1. Introdução à norma
IEC EN 61439

3. Bem-vindo ao Webinar
Introdução à norma
IEC EN 61439
Data: 14/03/2023

4. Quem é o seu orador?
4
Informações
pessoais
Nome: Bruno Martins
Zona: Porto
Informações profissionais
• Assistente Técnico
Dep. Vendas Projecto

5. 5
Durante
Após

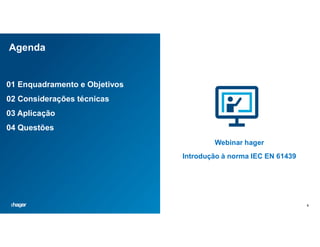

6. 6
Agenda
01 Enquadramento e Objetivos
02 Considerações técnicas
03 Aplicação
04 Questões
Webinar hager
Introdução à norma IEC EN 61439

7. 7
IEC EN 61439
Enquadramento e
Objetivos

8. Aparelhagem de baixa tensão VS
Conjunto de Aparelhagem de baixa tensão
Do que estamos a tratar?
8
Aparelhagem de B.T. Conjunto de aparelhagem

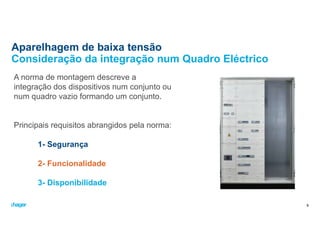

9. Aparelhagem de baixa tensão
Consideração da integração num Quadro Eléctrico
9
ASSEMBLY
A norma de montagem descreve a
integração dos dispositivos num conjunto ou
num quadro vazio formando um conjunto.
Principais requisitos abrangidos pela norma:
1- Segurança
2- Funcionalidade
3- Disponibilidade

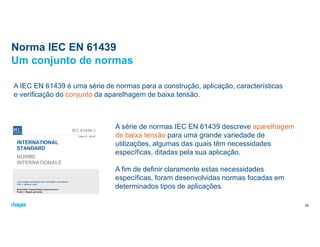

10. Norma IEC EN 61439
Um conjunto de normas
A IEC EN 61439 é uma série de normas para a construção, aplicação, características
e verificação do conjunto da aparelhagem de baixa tensão.
A série de normas IEC EN 61439 descreve aparelhagem
de baixa tensão para uma grande variedade de
utilizações, algumas das quais têm necessidades
específicas, ditadas pela sua aplicação.
A fim de definir claramente estas necessidades
específicas, foram desenvolvidas normas focadas em
determinados tipos de aplicações.
10

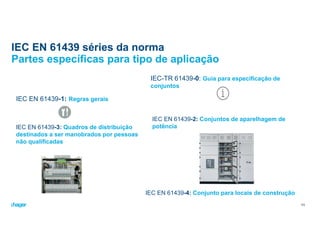

11. IEC EN 61439 séries da norma
Partes específicas para tipo de aplicação
IEC EN 61439-3: Quadros de distribuição
destinados a ser manobrados por pessoas
não qualificadas
IEC EN 61439-2: Conjuntos de aparelhagem de
potência
IEC EN 61439-4: Conjunto para locais de construção
IEC EN 61439-1: Regras gerais
IEC-TR 61439-0: Guia para especificação de
conjuntos
11

12. IEC EN 61439 séries da norma
Partes específicas para tipo de aplicação
IEC EN 61439-5: Quadros de distribuição
de potência em Rede Pública
IEC EN 61439-7: Conjuntos para aplicações
específicas, marinas, parques de campismo,
áreas comerciais, postos de carregamento de
veículos eléctricos
IEC EN 61439-6: Sistemas de calha electrificada
pré-montada
12

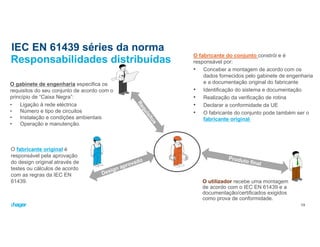

13. IEC EN 61439 séries da norma
O gabinete de engenharia especifica os
requisitos do seu conjunto de acordo com o
princípio de “Caixa Negra”:
• Ligação à rede eléctrica
• Número e tipo de circuitos
• Instalação e condições ambientais
• Operação e manutenção.
O fabricante original é
responsável pela aprovação
do design original através de
testes ou cálculos de acordo
com as regras da IEC EN
61439. O utilizador recebe uma montagem
de acordo com o IEC EN 61439 e a
documentação/certificados exigidos
como prova de conformidade.
O fabricante do conjunto constrói e é
responsável por:
• Conceber a montagem de acordo com os
dados fornecidos pelo gabinete de engenharia
e a documentação original do fabricante
• Identificação do sistema e documentação
• Realização da verificação de rotina
• Declarar a conformidade da UE
• O fabricante do conjunto pode também ser o
fabricante original
Responsabilidades distribuídas
13

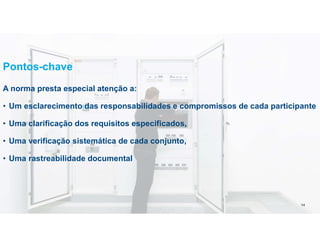

14. Pontos-chave
A norma presta especial atenção a:
• Um esclarecimento das responsabilidades e compromissos de cada participante
• Uma clarificação dos requisitos especificados,
• Uma verificação sistemática de cada conjunto,
• Uma rastreabilidade documental 14
14

15. Segurança
 Resistência à tensão
 Capacidade de transporte da corrente
 Resistência ao curto-circuito
 Proteção contra choques eléctricos
 Resistência ao calor e ao fogo
Função
 Proteção contra influências ambientais
 Instalação, ligação e comissionamento
 Capacidade operacional e estabilidade funcional
Disponibilidade
 Manutenção, substituição, modificação e expansão
 Compatibilidade eletromagnética (EMC)
15
Principais requisitos
abrangidos pela norma
15

16. Valor acrescentado para a
minha empresa?
Garantia de trabalho realizado no
estado da arte, cumprindo todos os
requisitos de segurança.
Um contracto de confiança entre todas
as partes interessadas que protegem
cada um e garante a execução e entrega
correcta da solução proposta.
16

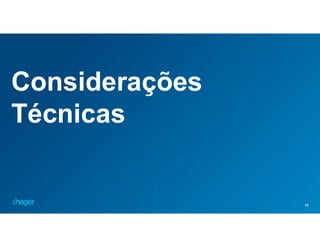

17. 17
Considerações
Técnicas

18. 18
Considerações
Técnicas
Influências
Externas
18

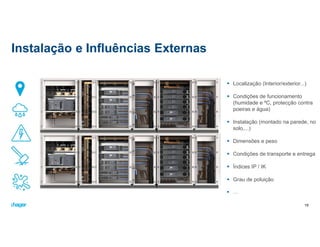

19. Instalação e Influências Externas
19
 Localização (Interior/exterior...)
 Condições de funcionamento
(humidade e ºC, protecção contra
poeiras e água)
 Instalação (montado na parede, no
solo,...)
 Dimensões e peso
 Condições de transporte e entrega
 Índices IP / IK
 Grau de poluição
 …

20. 20
Considerações
Técnicas
Influências
térmicas

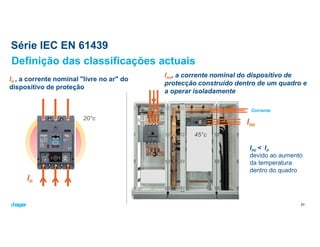

21. Série IEC EN 61439
21
Definição das classificações actuais
In
In , a corrente nominal "livre no ar" do
dispositivo de proteção
Inc, a corrente nominal do dispositivo de
protecção construído dentro de um quadro e
a operar isoladamente
Inc
Corrente
Inc < In
devido ao aumento
da temperatura
dentro do quadro
21
20°c
45°c

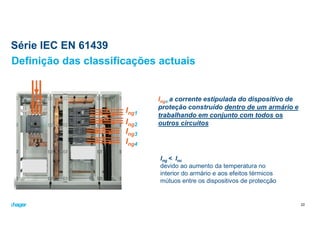

22. Série IEC EN 61439
Definição das classificações actuais
Ingx a corrente estipulada do dispositivo de
proteção construído dentro de um armário e
trabalhando em conjunto com todos os
outros circuitos
Ing1
Ing < Inc
devido ao aumento da temperatura no
interior do armário e aos efeitos térmicos
mútuos entre os dispositivos de protecção
Ing2
Ing3
Ing4
22

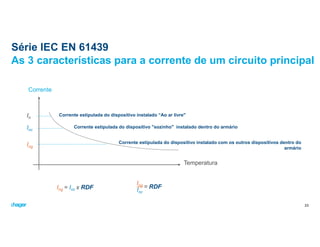

23. Série IEC EN 61439
As 3 características para a corrente de um circuito principal
Corrente
In
Corrente estipulada do dispositivo instalado “Ao ar livre"
Inc
Corrente estipulada do dispositivo "sozinho" instalado dentro do armário
Ing
Corrente estipulada do dispositivo instalado com os outros dispositivos dentro do
armário
Temperatura
Ing = Inc x RDF
Ing
Inc
= RDF
23

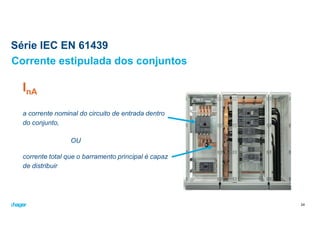

24. Série IEC EN 61439
24
Corrente estipulada dos conjuntos
InA
a corrente nominal do circuito de entrada dentro
do conjunto,
OU
corrente total que o barramento principal é capaz
de distribuir
24

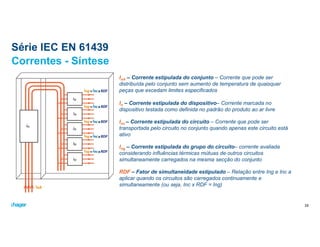

25. Série IEC EN 61439
InA – Corrente estipulada do conjunto – Corrente que pode ser
distribuída pelo conjunto sem aumento de temperatura de quaisquer
peças que excedam limites especificados
In – Corrente estipulada do dispositivo– Corrente marcada no
dispositivo testada como definida no padrão do produto ao ar livre
Inc – Corrente estipulada do circuito – Corrente que pode ser
transportada pelo circuito no conjunto quando apenas este circuito está
ativo
Ing – Corrente estipulada do grupo do circuito– corrente avaliada
considerando influências térmicas mútuas de outros circuitos
simultaneamente carregados na mesma secção do conjunto
RDF – Fator de simultaneidade estipulado – Relação entre Ing e Inc a
aplicar quando os circuitos são carregados continuamente e
simultaneamente (ou seja, Inc x RDF = Ing)
Correntes - Síntese
25

26. 26
Verificação!

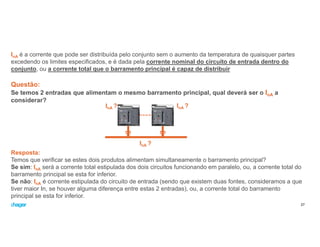

27. InA é a corrente que pode ser distribuída pelo conjunto sem o aumento da temperatura de quaisquer partes
excedendo os limites especificados, e é dada pela corrente nominal do circuito de entrada dentro do
conjunto, ou a corrente total que o barramento principal é capaz de distribuir
Questão:
Se temos 2 entradas que alimentam o mesmo barramento principal, qual deverá ser o InA a
considerar?
27
Resposta:
Temos que verificar se estes dois produtos alimentam simultaneamente o barramento principal?
Se sim: InA será a corrente total estipulada dos dois circuitos funcionando em paralelo, ou, a corrente total do
barramento principal se esta for inferior.
Se não: InA é corrente estipulada do circuito de entrada (sendo que existem duas fontes, consideramos a que
tiver maior In, se houver alguma diferença entre estas 2 entradas), ou, a corrente total do barramento
principal se esta for inferior.
InA ?
InA ?
InA ?

28. 28
Considerações
Técnicas
Correntes de
curto-circuitos

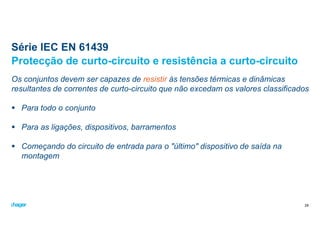

29. Série IEC EN 61439
Os conjuntos devem ser capazes de resistir às tensões térmicas e dinâmicas
resultantes de correntes de curto-circuito que não excedam os valores classificados
 Para todo o conjunto
 Para as ligações, dispositivos, barramentos
 Começando do circuito de entrada para o "último" dispositivo de saída na
montagem
Protecção de curto-circuito e resistência a curto-circuito
29

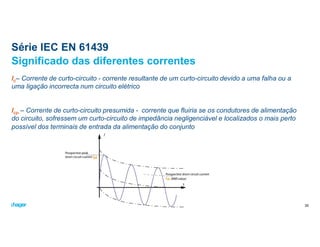

30. Série IEC EN 61439
Ic– Corrente de curto-circuito - corrente resultante de um curto-circuito devido a uma falha ou a
uma ligação incorrecta num circuito elétrico
Icp – Corrente de curto-circuito presumida - corrente que fluiria se os condutores de alimentação
do circuito, sofressem um curto-circuito de impedância negligenciável e localizados o mais perto
possível dos terminais de entrada da alimentação do conjunto
Significado das diferentes correntes
30

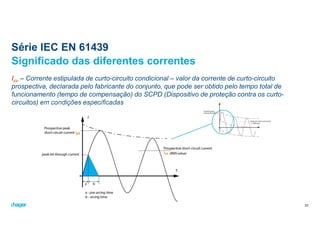

31. Série IEC EN 61439
Icc – Corrente estipulada de curto-circuito condicional – valor da corrente de curto-circuito
prospectiva, declarada pelo fabricante do conjunto, que pode ser obtido pelo tempo total de
funcionamento (tempo de compensação) do SCPD (Dispositivo de proteção contra os curto-
circuitos) em condições especificadas
Significado das diferentes correntes
31

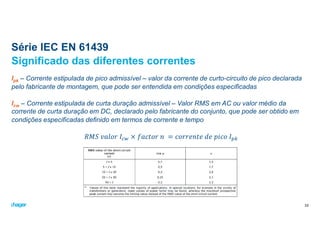

32. Série IEC EN 61439
Ipk – Corrente estipulada de pico admissível – valor da corrente de curto-circuito de pico declarada
pelo fabricante de montagem, que pode ser entendida em condições especificadas
Icw – Corrente estipulada de curta duração admissível – Valor RMS em AC ou valor médio da
corrente de curta duração em DC, declarado pelo fabricante do conjunto, que pode ser obtido em
condições especificadas definido em termos de corrente e tempo
௖௪ ௣௞
Significado das diferentes correntes
32

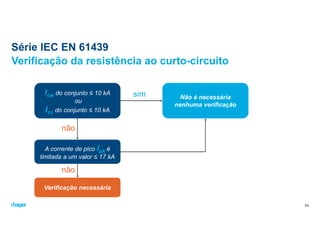

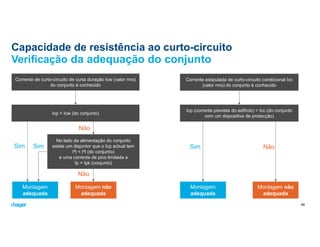

33. Série IEC EN 61439
Verificação da resistência ao curto-circuito
Icw do conjunto ≤ 10 kA
ou
Icc do conjunto ≤ 10 kA
Não é necessária
nenhuma verificação
sim
não
Verificação necessária
não
33
A corrente de pico Ipk é
limitada a um valor ≤ 17 kA

34. 34
Aplicar a norma
IEC EN 61439

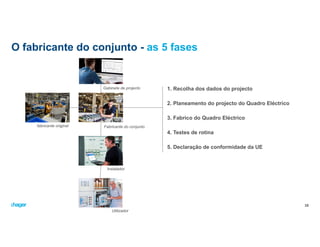

35. 1. Recolha dos dados do projecto
2. Planeamento do projecto do Quadro Eléctrico
3. Fabrico do Quadro Eléctrico

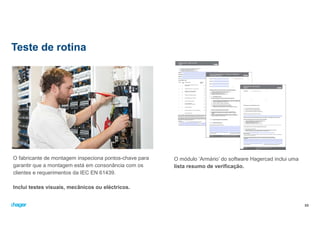

4. Testes de rotina

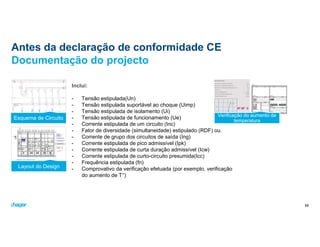

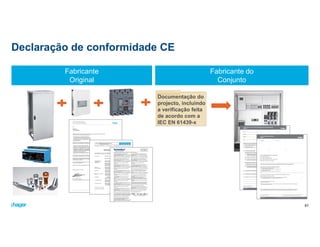

5. Declaração de conformidade da UE
35
fabricante original
Gabinete de projecto
Fabricante do conjunto
Instalador
Utilizador
O fabricante do conjunto - as 5 fases

36. 36
Aplicar a norma
IEC EN 61439
Recolha dos
dados do projecto

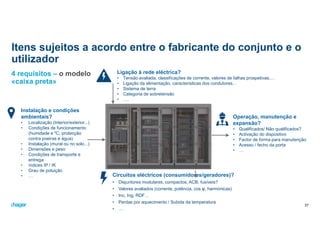

37. Itens sujeitos a acordo entre o fabricante do conjunto e o
utilizador
37
Ligação à rede eléctrica?
• Tensão avaliada, classificações de corrente, valores de falhas prospetivas,…
• Ligação da alimentação, características dos condutores…
• Sistema de terra
• Categoria de sobretensão
• ….
Circuitos eléctricos (consumidores/geradores)?
• Disjuntores modulares, compactos, ACB, fusíveis?
• Valores avaliados (corrente, potência, cos φ, harmónicas)
• Inc, Ing, RDF…
• Perdas por aquecimento / Subida da temperatura
• …
Operação, manutenção e
expansão?
• Qualificados/ Não qualificados?
• Activação do dispositivo
• Factor de forma para manutenção
• Acesso / fecho da porta
• …
Instalação e condições
ambientais?
• Localização (Interior/exterior...)
• Condições de funcionamento
(humidade e ºC, protecção
contra poeiras e água)
• Instalação (mural ou no solo...)
• Dimensões e peso
• Condições de transporte e
entrega
• índices IP / IK
• Grau de poluição
• …
4 requisitos – o modelo
«caixa preta»

38. Dados para planeamento do projeto
A lista de verificação “caixa preta”
38
IEC EN 61439-2 / Anexo AA (4 páginas).
Descrição dos itens para acordo Lista de verificação hager para recolha
de dados
38

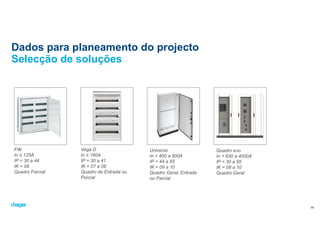

39. Dados para planeamento do projecto
Selecção de soluções
39
Universo
In = 400 a 800A
IP = 44 a 65
IK = 09 a 10
Quadro Geral, Entrada
ou Parcial
Quadro evo
In = 630 a 4000A
IP = 30 a 55
IK = 08 a 10
Quadro Geral
Vega D
In ≤ 160A
IP = 30 a 41
IK = 07 a 08
Quadro de Entrada ou
Parcial
FW
In ≤ 125A
IP = 30 a 44
IK = 09
Quadro Parcial

40. 40
Aplicar a norma
IEC EN 61439
Planeamento do
projecto

41. Confie na
documentação técnica
e nas ferramentas
disponíveis
41

42. 42
 Web page
www.hager.com/pt/quadroevo
Folheto
Suporte Digital Suporte Físico

43. Desenhe o armário e o
esquema eléctrico
43

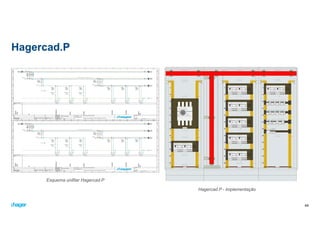

44. Hagercad.P
44
Esquema unifilar Hagercad.P
Hagercad.P - implementação

45. Aumento da
temperatura
45

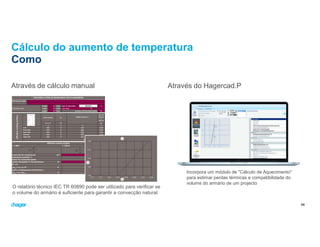

46. Cálculo do aumento de temperatura
Como
Através de cálculo manual
46
Através do Hagercad.P
Incorpora um módulo de "Cálculo de Aquecimento"
para estimar perdas térmicas e compatibilidade do
volume do armário de um projecto
O relatório técnico IEC TR 60890 pode ser utilizado para verificar se
o volume do armário é suficiente para garantir a convecção natural.
46

47. Resistência aos
Curto-circuitos
47

48. 48

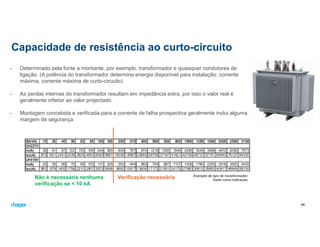

Capacidade de resistência ao curto-circuito
- Determinado pela fonte a montante, por exemplo, transformador e quaisquer condutores de
ligação. (A potência do transformador determina energia disponível para instalação: corrente
máxima, corrente máxima de curto-circuito).
- As perdas internas do transformador resultam em impedância extra, por isso o valor real é
geralmente inferior ao valor projectado.
- Montagem concebida e verificada para a corrente de falha prospectiva geralmente inclui alguma
margem de segurança
Não é necessária nenhuma
verificação se < 10 kA
Verificação necessária
48
Exemplo de tipo de transformador.
Dado como indicação.

49. Sim
Capacidade de resistência ao curto-circuito
Verificação da adequação do conjunto
Corrente de curto-circuito de curta duração Icw (valor rms)
do conjunto é conhecido
Icp < Icw (do conjunto)
No lado da alimentação do conjunto
existe um disjuntor que o Icp actual tem
I²t < I²t (do conjunto)
e uma corrente de pico limitada a
Ip < Ipk (conjunto)
Montagem
adequada
Montagem não
adequada
Corrente estipulada de curto-circuito condicional Icc
(valor rms) do conjunto é conhecido
Icp (corrente prevista do edifício) < Icc (do conjunto
com um dispositivo de protecção)
Sim
Não
Não
Montagem
adequada
Montagem não
adequada
Sim Não
49

50. 50
Aplicar a norma
IEC EN 61439
Fabricação

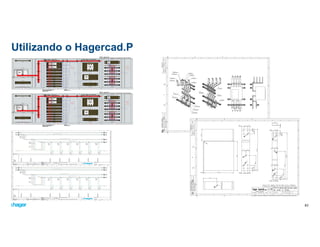

51. Utilizando o Hagercad.P
51

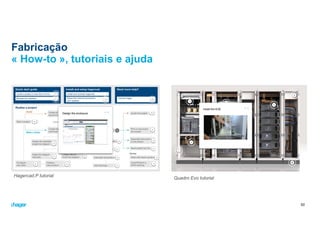

52. Fabricação
« How-to », tutoriais e ajuda
52
Hagercad.P tutorial
Quadro Evo tutorial
52

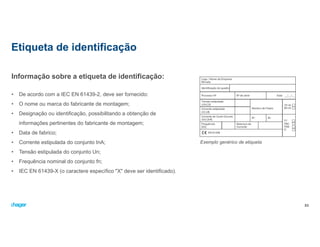

53. Informação sobre a etiqueta de identificação:
• De acordo com a IEC EN 61439-2, deve ser fornecido:
• O nome ou marca do fabricante de montagem;
• Designação ou identificação, possibilitando a obtenção de
informações pertinentes do fabricante de montagem;
• Data de fabrico;
• Corrente estipulada do conjunto InA;
• Tensão estipulada do conjunto Un;
• Frequência nominal do conjunto fn;
• IEC EN 61439-X (o caractere específico "X" deve ser identificado).
Etiqueta de identificação
53
Exemplo genérico de etiqueta

54. 54
Aplicar a norma
IEC EN 61439
Testes de rotina

55. Teste de rotina
O fabricante de montagem inspeciona pontos-chave para
garantir que a montagem está em consonância com os
clientes e requerimentos da IEC EN 61439.
Inclui testes visuais, mecânicos ou eléctricos.
55
O módulo ‘Armário’ do software Hagercad inclui uma
lista resumo de verificação.

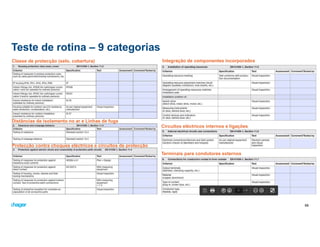

56. Teste de rotina – 9 categorias
56
Classe de protecção (selo, cobertura)
Distâncias de isolamento no ar e Linhas de fuga
Protecção contra choques eléctricos e circuitos de protecção
Integração de componentes incorporados
Circuitos eléctricos internos e ligações
Terminais para condutores externos

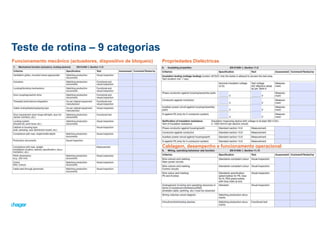

57. Teste de rotina – 9 categorias
57
Funcionamento mecânico (actuadores, dispositivo de bloqueio) Propriedades Dieléctricas
Cablagem, desempenho e funcionamento operacional

58. 58
Aplicar a norma
IEC EN 61439
Declaração de
conformidade CE

59. Antes da declaração de conformidade CE
59
Documentação do projecto
Esquema de Circuito
Layout do Design
Verificação do aumento de
temperatura
Incluí:
- Tensão estipulada(Un)
- Tensão estipulada suportável ao choque (Uimp)
- Tensão estipulada de isolamento (Ui)
- Tensão estipulada de funcionamento (Ue)
- Corrente estipulada de um circuito (Inc)
- Fator de diversidade (simultaneidade) estipulado (RDF) ou.
- Corrente de grupo dos circuitos de saída (Ing)
- Corrente estipulada de pico admissível (Ipk)
- Corrente estipulada de curta duração admissível (Icw)
- Corrente estipulada de curto-circuito presumida(Icc)
- Frequência estipulada (fn)
- Comprovativo da verificação efetuada (por exemplo, verificação
do aumento de T°)

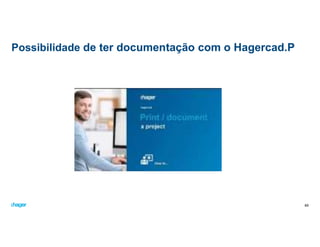

60. Possibilidade de ter documentação com o Hagercad.P
60

61. Declaração de conformidade CE
61
Fabricante
Original
Fabricante do
Conjunto
Documentação do
projecto, incluindo
a verificação feita
de acordo com a
IEC EN 61439-x

62. 62
Any questions?
Verificação!

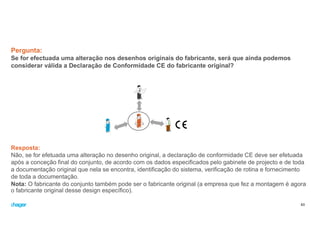

63. Pergunta:
Se for efectuada uma alteração nos desenhos originais do fabricante, será que ainda podemos
considerar válida a Declaração de Conformidade CE do fabricante original?
63
Resposta:
Não, se for efetuada uma alteração no desenho original, a declaração de conformidade CE deve ser efetuada
após a conceção final do conjunto, de acordo com os dados especificados pelo gabinete de projecto e de toda
a documentação original que nela se encontra, identificação do sistema, verificação de rotina e fornecimento
de toda a documentação.
Nota: O fabricante do conjunto também pode ser o fabricante original (a empresa que fez a montagem é agora
o fabricante original desse design específico).

64. Questões?
IEC EN 61439
info@hager.pt
65

65. Obrigado
Pela vossa atenção
