Padrões de projeto

ANÁLISE E PROJETO ORIENTADO A
OBJETOS COM MODELAGEM
WEB UTILIZANDO UML
M.Sc. Engº Alex Pinheiro das Graças

CONCEITOS AVANÇADOS DE
ORIENTAÇÃO A OBJETOS
Padrões de Projetos ou Design Patterns

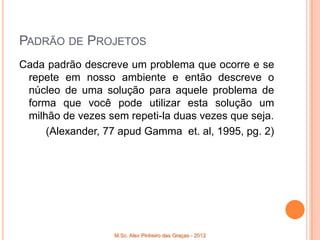

PADRÃO DE PROJETOS
Cada padrão descreve um problema que ocorre e se
repete em nosso ambiente e então descreve o
núcleo de uma solução para aquele problema de
forma que você pode utilizar esta solução um
milhão de vezes sem repeti-la duas vezes que seja.
(Alexander, 77 apud Gamma et. al, 1995, pg. 2)

M.Sc. Alex Pinheiro das Graças - 2012

PADRÃO DE PROJETOS
 Ganhou popularidade, na área da computação,
com o livro Design Patterns: Elements of Reusable
Object-Oriented Software lançado em 1995 por
Erich Gamma, Richard Helm, Ralph Johnson e
John Vlisfsides.
 Conhecidos como Gang of Four


TIPOS DE PADRÕES
Process Patterns: Building Large-Scale
De processos Systems Using Object TechnologyScott W.
de Software Amblerhttp://www.ambysoft.com/books/proces
sPatterns.html

Core J2EE™ Patterns: Best Practices and
Arquiteturais Design Strategies Deepak Alur, John Crupi e
Dan Malks

Padrões
De Modelagem Analysis Patterns: Reusable
O.O. Object Models Martin Fowler

Design Patterns Erich Gamma
De Projeto Erich Gamma, Richard Helm,
Ralph Johnson e John Vlissides

Orientados a Patterns in Java™, Volume 1
Linguagens Mark Grand

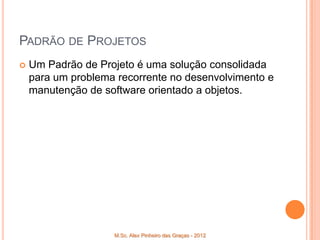

PADRÃO DE PROJETOS
 Um Padrão de Projeto é uma solução consolidada
para um problema recorrente no desenvolvimento e
manutenção de software orientado a objetos.


BENEFÍCIOS
 Padrões de Projetos possuem dois benefícios
principais:
1. Fornecem uma forma de resolver problemas
relacionados com o desenvolvimento de software
utilizando soluções comprovadas.
2. Design patterns tornam a comunicação entre
projetistas/arquitetos mais eficiente.

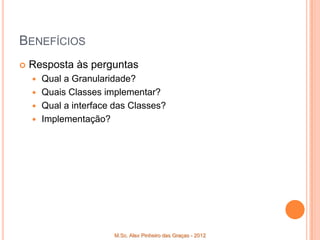

BENEFÍCIOS
 Resposta às perguntas
 Qual a Granularidade?
 Quais Classes implementar?
 Qual a interface das Classes?
 Implementação?

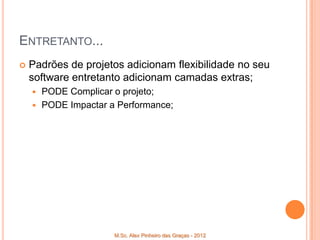

ENTRETANTO...
 Padrões de projetos adicionam flexibilidade no seu
software entretanto adicionam camadas extras;
 PODE Complicar o projeto;
 PODE Impactar a Performance;

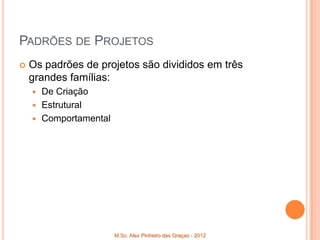

PADRÕES DE PROJETOS
 Os padrões de projetos são divididos em três
grandes famílias:
 De Criação
 Estrutural
 Comportamental

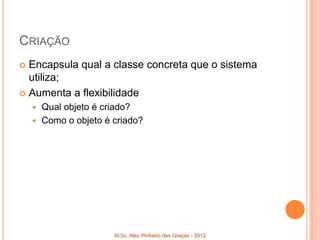

CRIAÇÃO
 Encapsula qual a classe concreta que o sistema
utiliza;
 Aumenta a flexibilidade
 Qual objeto é criado?
 Como o objeto é criado?

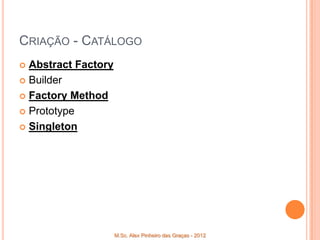

CRIAÇÃO - CATÁLOGO
 Abstract Factory
 Builder

 Factory Method

 Prototype

 Singleton


FACTORY METHOD

Define uma interface para criar um objeto, mas deixa
a subclasse decidir qual classe instanciar. Factory
Method adia a instanciação das classes, deixando
essa tarefa para as subclasses.

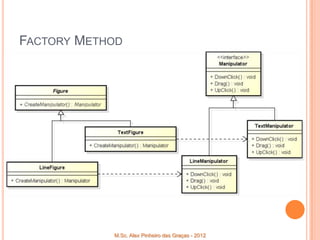

FACTORY METHOD

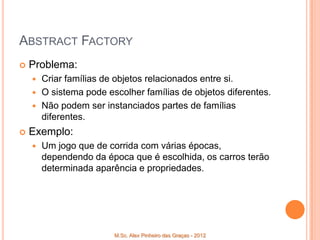

ABSTRACT FACTORY
 Problema:
 Criar famílias de objetos relacionados entre si.
 O sistema pode escolher famílias de objetos diferentes.
 Não podem ser instanciados partes de famílias
diferentes.
 Exemplo:
 Um jogo que de corrida com várias épocas,
dependendo da época que é escolhida, os carros terão
determinada aparência e propriedades.

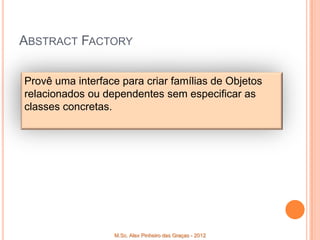

ABSTRACT FACTORY

Provê uma interface para criar famílias de Objetos
relacionados ou dependentes sem especificar as
classes concretas.

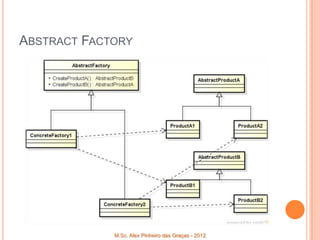

ABSTRACT FACTORY

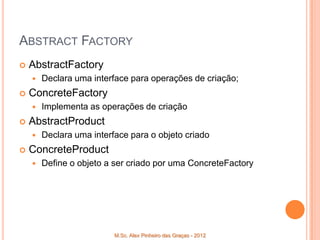

ABSTRACT FACTORY
 AbstractFactory
 Declara uma interface para operações de criação;
 ConcreteFactory
 Implementa as operações de criação
 AbstractProduct
 Declara uma interface para o objeto criado
 ConcreteProduct
 Define o objeto a ser criado por uma ConcreteFactory

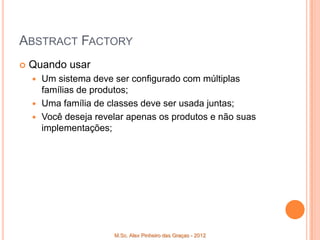

ABSTRACT FACTORY
 Quando usar
 Um sistema deve ser configurado com múltiplas
famílias de produtos;
 Uma família de classes deve ser usada juntas;
 Você deseja revelar apenas os produtos e não suas
implementações;

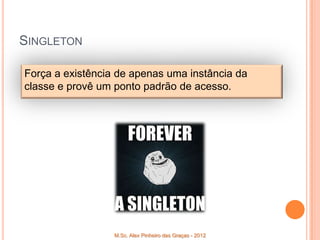

SINGLETON

Força a existência de apenas uma instância da
classe e provê um ponto padrão de acesso.


SINGLETON

 Construtor é privado;
 O atributo singleton e o método
getInstance são estáticos;
 Os outros atributos e
operações da Classe não são
estáticos

 Cada vez que esse método for chamado,
ele deve checar se já existe uma
instância da classe e retorná-la, caso
contrário, ele deve instanciar a classe,
guardar a referência ao objeto no atributo
estático da classe e então retorná-lo.

SINGLETON

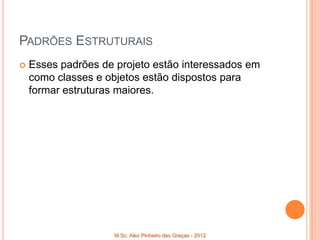

PADRÕES ESTRUTURAIS
 Esses padrões de projeto estão interessados em
como classes e objetos estão dispostos para
formar estruturas maiores.

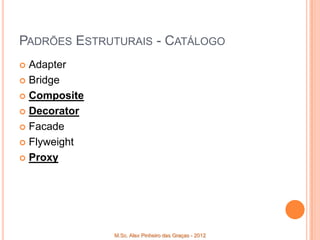

PADRÕES ESTRUTURAIS - CATÁLOGO
 Adapter
 Bridge

 Composite

 Decorator

 Facade

 Flyweight

 Proxy


PROXY

Provê um substituto ou um espaço reservado para
outro objeto com o intuito de controlar o acesso a
este objeto.


PROXY


PROXY
 Proxy
 Mantém uma referência que deixa o proxy acessar o
objeto real.
 Prove uma interface identica ao objeto real.
 Controla acesso para o objeto real e pode ser
responsável por criá-lo.
 Subject
 Define uma interface comum.
 RealSubject
 Define o objeto real que será representado pelo Proxy


PROXY
 Exemplos de utilização
 Hibernate: quando o hibernate carrega objetos em
modo lazy ele traz proxy dos objetos.
 Java RMI cria proxies para fazer acesso remoto.
 Quando estamos utilizando uma conexão lenta e vemos
somente uma quadrado para a figura estamos vendo
um proxy.
 Segurança, o proxy pode ser utilizado para averiguar o
usuário autenticado e somente após a verificação
chamar a função pretendida.

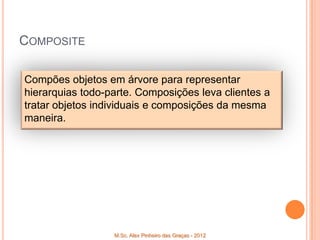

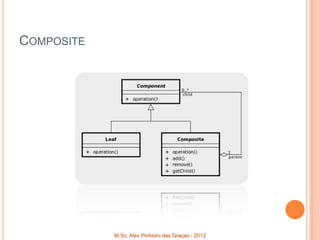

COMPOSITE

Compões objetos em árvore para representar
hierarquias todo-parte. Composições leva clientes a
tratar objetos individuais e composições da mesma
maneira.


COMPOSITE


COMPOSITE
 Participantes
 Componente
 Interface dos componentes

 Folha
 Representa folhas da árvore

 Composição
 Define o comportamento de componentes que tem

filhos
 Cliente
 Manipula os objetos a partir da interface de

Componente

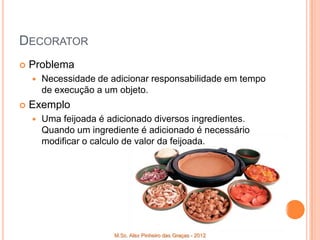

DECORATOR
 Problema
 Necessidade de adicionar responsabilidade em tempo
de execução a um objeto.
 Exemplo
 Uma feijoada é adicionado diversos ingredientes.
Quando um ingrediente é adicionado é necessário
modificar o calculo de valor da feijoada.

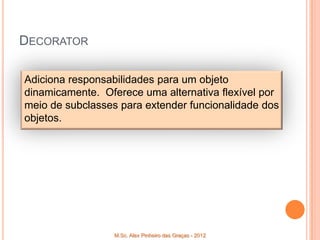

DECORATOR

Adiciona responsabilidades para um objeto
dinamicamente. Oferece uma alternativa flexível por
meio de subclasses para extender funcionalidade dos
objetos.

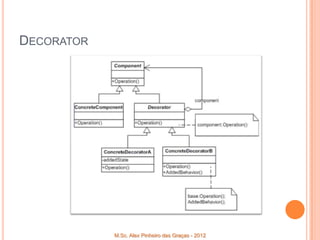

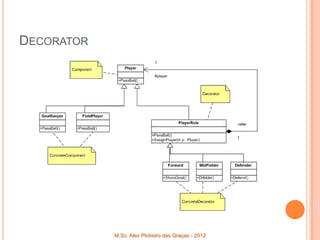

DECORATOR


DECORATOR
 Component
 Define a interface para o objeto que poderá ter
funcionalidades adicionadas.
 ConcreteComponent
 O objeto que poderá ter responsabilidades adicionadas
 Decorator
 Mantêm uma referência para um objeto Component e
define uma interface conforme a interface Component.
 ConcreteDecorator
 Adiciona responsabilidade ao Componente


DECORATOR
 As classes de I/O do JAVA utilizam o padrão
decorator
 As classes básicas são InputStream, OutputStream,
Reader.
 Os comportamentos adicionais são por meio de
decorações
 BufferedStream: adiciona buffers para o Stream
 Data Stream: permite o I/O de tipos primitivos

 Pushback Stream: permite a operação Undo

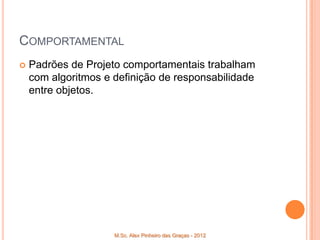

COMPORTAMENTAL
 Padrões de Projeto comportamentais trabalham
com algoritmos e definição de responsabilidade
entre objetos.

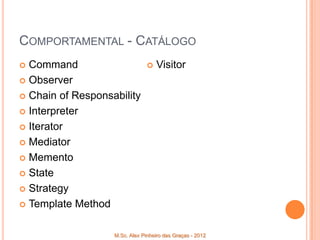

COMPORTAMENTAL - CATÁLOGO
 Command  Visitor
 Observer

 Chain of Responsability

 Interpreter

 Iterator

 Mediator

 Memento

 State

 Strategy

 Template Method


COMMAND
 Problema
 Não é possível prever com antecedência qual a ação de
um objeto;
 Exemplo um controle remoto custumizável
 Necessidade de implementar o comando desfazer;

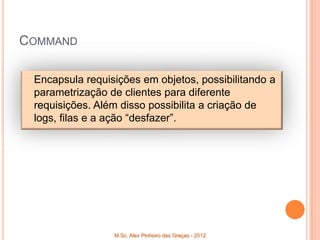

COMMAND

Encapsula requisições em objetos, possibilitando a
parametrização de clientes para diferente
requisições. Além disso possibilita a criação de
logs, filas e a ação “desfazer”.

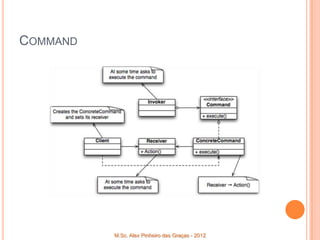

COMMAND


COMMAND
 Command
 Declara uma interface para executar uma operação
 ConcreteCommand
 Define um relacionamento entre um objeto Receiver e
uma ação
 Cliente
 Cria um ConcreteCommand e atribui ao receptor
 Invoker
 Pede o comando para executar a requisição
 Receiver
 Sabe como executar as operações. Qualquer classe pode
ser um Receiver

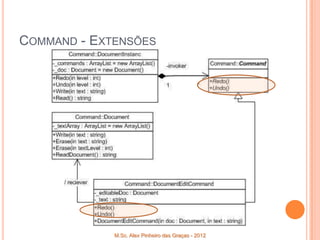

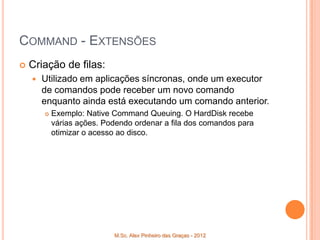

COMMAND - EXTENSÕES
 Criação de filas:
 Utilizado em aplicações síncronas, onde um executor
de comandos pode receber um novo comando
enquanto ainda está executando um comando anterior.
 Exemplo: Native Command Queuing. O HardDisk recebe
várias ações. Podendo ordenar a fila dos comandos para
otimizar o acesso ao disco.


 Desfazer e Refazer:
 Necessidade de criar a funcionalidade de desfazer e
refazer em uma aplicação.
 Exemplo: Criação do comando desfazer em um editor de
Texto.

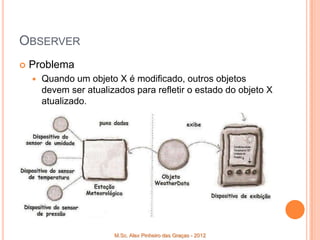

OBSERVER
 Problema
 Quando um objeto X é modificado, outros objetos
devem ser atualizados para refletir o estado do objeto X
atualizado.


OBSERVER

Define uma dependência um para muitos entre
objetos então quando o estado de um objeto é
modificado, todos os objetos dependentes são
atualizados automaticamente.


OBSERVER


OBSERVER
 Observer
 Define uma interface de atualização para objetos que
devem ser notificados da alteração
 Subject
 Conhece os seus observadores. Qualquer observer pode
observar um Subject
 ConcreteObserver
 Mantem uma referência para um ConcreteSubject
 Implementa a interface de atualização
 ConcreteSubject
 Envia notificação quando o estado do objeto é alterado


EXERCÍCIO
 Modifique as classes,
principalmente o método
measurementsChanged
para utilizar o objeto
WeatherData para
atualizar três exibições:
condições atuais,
Estatísticas e uma
previsão.
 O método atualizar
mostra os valores na
tela.

Baseado no Livro Use a Cabeça - Padrões de Projeto

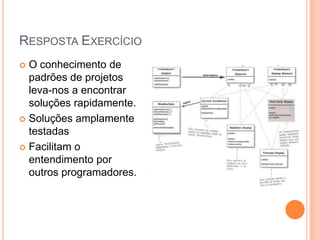

RESPOSTA EXERCÍCIO
 O conhecimento de
padrões de projetos
leva-nos a encontrar
soluções rapidamente.
 Soluções amplamente
testadas
 Facilitam o
entendimento por
outros programadores.
