O torno mecânico e acessórios, partes e mandril

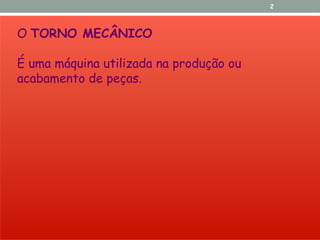

- 1. 2 O TORNO MECÂNICO Éuma máquina utilizada na produção ou acabamento de peças.

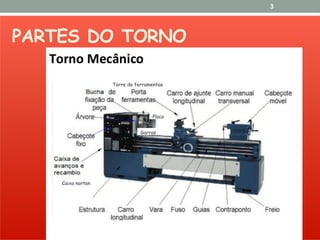

- 2. 3 PARTES DO TORNO Torrede ferramentas Caixa norton Placa Garras
- 3.
- 4. CAIXA NORTON 9 Pelo manejo daalavanca exterior, estas rodas se combinam com uma roda de outro eixo, produzindo mudanças diferentes ao avanço do carro.

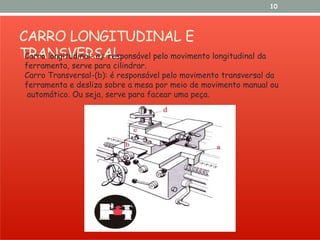

- 5. CARRO LONGITUDINAL E TRANSVERSAL 10 Carrolongitudinal- a): responsável pelo movimento longitudinal da ferramenta, serve para cilindrar. Carro Transversal-(b): é responsável pelo movimento transversal da ferramenta e desliza sobre a mesa por meio de movimento manual ou automático. Ou seja, serve para facear uma peça.

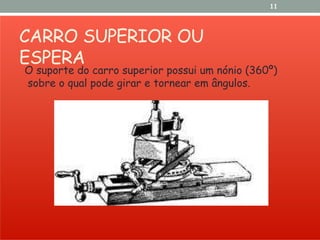

- 6. CARRO SUPERIOR OU ESPERA 11 Osuporte do carro superior possui um nónio (360º) sobre o qual pode girar e tornear em ângulos.
- 7. 12 MECANISMO DO AVENTAL:O mecanismo de engrenagens no avental do carro tem a missão de transformar o movimento de rotação do fuso ou da vara, em movimento longitudinal ou transversal, além de permitir estes movimentos através de manivelas externas.

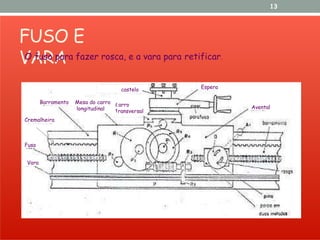

- 8. FUSO E VARA 13 O fusopara fazer rosca, e a vara para retificar. castelo Espera Avental Cremalheira Barramento Fuso Vara Mesa do carro longitudinal C t arro ransversal

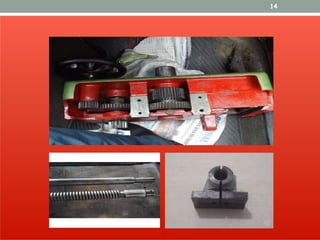

- 9.

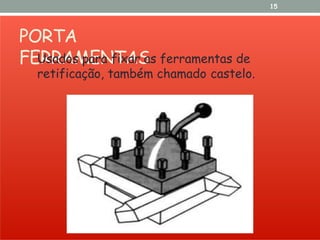

- 10. PORTA FERRAMENTAS 15 Usados para fixaras ferramentas de retificação, também chamado castelo.

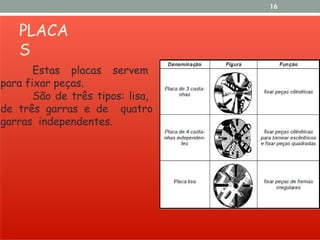

- 11. PLACA S 16 Estas placas servem parafixar peças. São de três tipos: lisa, de três garras e de quatro garras independentes.

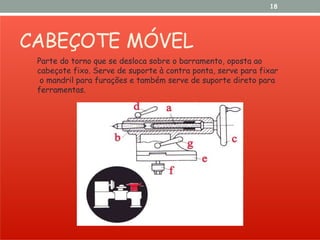

- 12. 18 CABEÇOTE MÓVEL Parte dotorno que se desloca sobre o barramento, oposta ao cabeçote fixo. Serve de suporte à contra ponta, serve para fixar o mandril para furações e também serve de suporte direto para ferramentas.

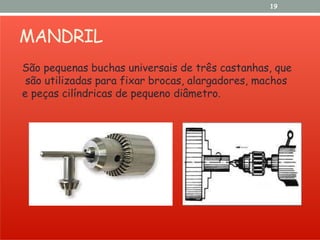

- 13. MANDRIL 19 São pequenas buchasuniversais de três castanhas, que são utilizadas para fixar brocas, alargadores, machos e peças cilíndricas de pequeno diâmetro.

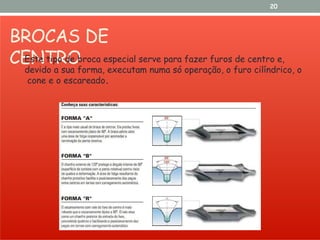

- 14. BROCAS DE CENTRO 20 Este tipode broca especial serve para fazer furos de centro e, devido a sua forma, executam numa só operação, o furo cilíndrico, o cone e o escareado.

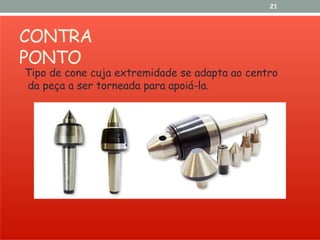

- 15. CONTRA PONTO 21 Tipo de conecuja extremidade se adapta ao centro da peça a ser torneada para apoiá-la.

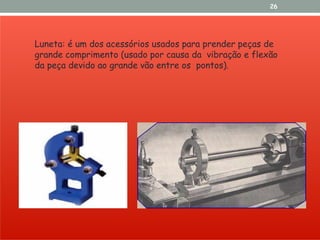

- 16. 26 Luneta: é umdos acessórios usados para prender peças de grande comprimento (usado por causa da vibração e flexão da peça devido ao grande vão entre os pontos).
