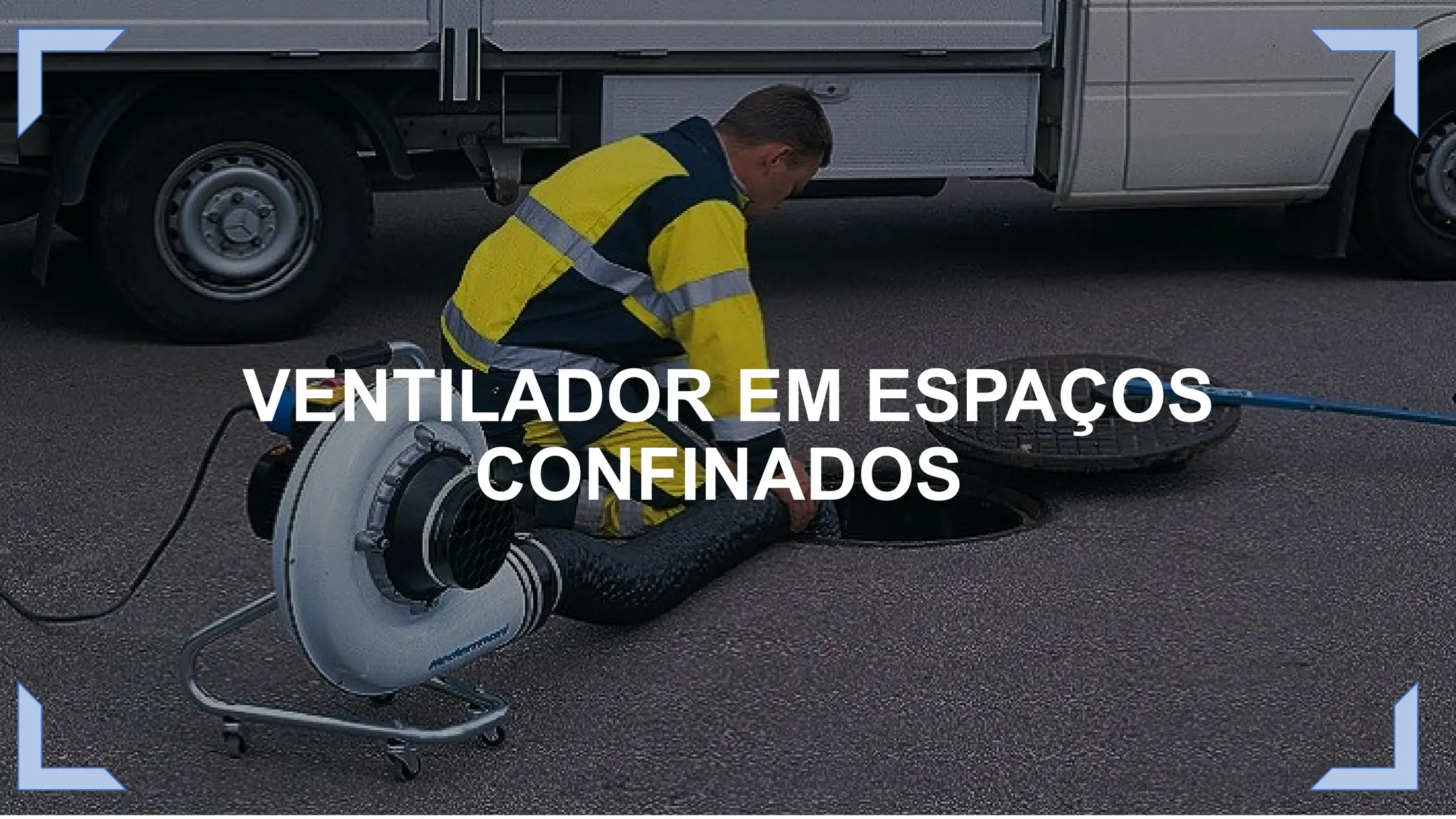

VENTILADOR EM ESPAÇOS
CONFINADOS

2020 SMALLSTORE. Todos os Direitos Reservados. Siga-nos!

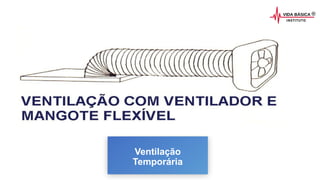

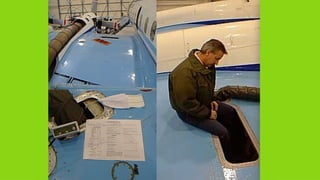

Ventilação
Temporária

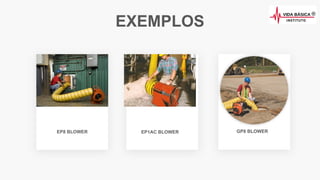

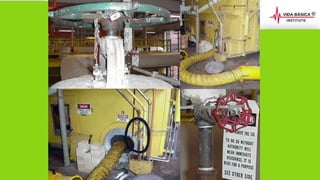

EXEMPLOS
EP8 BLOWER EP1AC BLOWER GP8 BLOWER

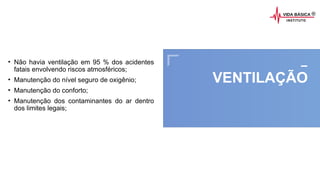

VENTILAÇÃO
• Não havia ventilação em 95 % dos acidentes
fatais envolvendo riscos atmosféricos;
• Manutenção do nível seguro de oxigênio;
• Manutenção do conforto;
• Manutenção dos contaminantes do ar dentro
dos limites legais;

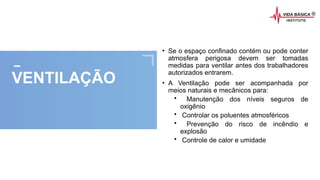

VENTILAÇÃO
• Se o espaço confinado contém ou pode conter
atmosfera perigosa devem ser tomadas
medidas para ventilar antes dos trabalhadores
autorizados entrarem.
• A Ventilação pode ser acompanhada por
meios naturais e mecânicos para:
• Manutenção dos níveis seguros de
oxigênio
• Controlar os poluentes atmosféricos
• Prevenção do risco de incêndio e
explosão
• Controle de calor e umidade

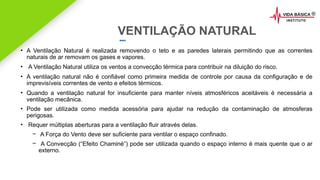

VENTILAÇÃO NATURAL
• A Ventilação Natural é realizada removendo o teto e as paredes laterais permitindo que as correntes
naturais de ar removam os gases e vapores.
• A Ventilação Natural utiliza os ventos a convecção térmica para contribuir na diluição do risco.
• A ventilação natural não é confiável como primeira medida de controle por causa da configuração e de
imprevisíveis correntes de vento e efeitos térmicos.
• Quando a ventilação natural for insuficiente para manter níveis atmosféricos aceitáveis é necessária a
ventilação mecânica.
• Pode ser utilizada como medida acessória para ajudar na redução da contaminação de atmosferas
perigosas.
• Requer múltiplas aberturas para a ventilação fluir através delas.
– A Força do Vento deve ser suficiente para ventilar o espaço confinado.
– A Convecção (“Efeito Chaminé”) pode ser utilizada quando o espaço interno é mais quente que o ar
externo.

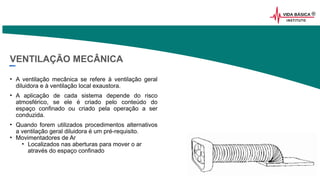

VENTILAÇÃO MECÂNICA
• A ventilação mecânica se refere à ventilação geral
diluidora e à ventilação local exaustora.
• A aplicação de cada sistema depende do risco
atmosférico, se ele é criado pelo conteúdo do
espaço confinado ou criado pela operação a ser
conduzida.
• Quando forem utilizados procedimentos alternativos
a ventilação geral diluidora é um pré-requisito.
• Movimentadores de Ar
• Localizados nas aberturas para mover o ar
através do espaço confinado

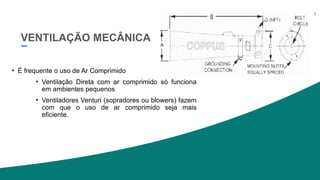

VENTILAÇÃO MECÂNICA
• É frequente o uso de Ar Comprimido
• Ventilação Direta com ar comprimido só funciona
em ambientes pequenos
• Ventiladores Venturi (sopradores ou blowers) fazem
com que o uso de ar comprimido seja mais
eficiente.

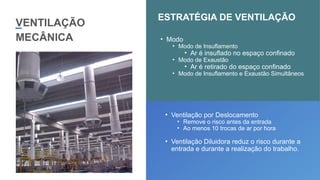

VENTILAÇÃO
MECÂNICA
• Ventilação por Deslocamento
• Remove o risco antes da entrada
• Ao menos 10 trocas de ar por hora
• Ventilação Diluidora reduz o risco durante a
entrada e durante a realização do trabalho.
• Modo
• Modo de Insuflamento
• Ar é insuflado no espaço confinado
• Modo de Exaustão
• Ar é retirado do espaço confinado
• Modo de Insuflamento e Exaustão Simultâneos
ESTRATÉGIA DE VENTILAÇÃO

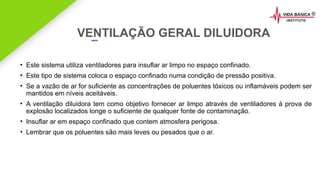

VENTILAÇÃO GERAL DILUIDORA
• Este sistema utiliza ventiladores para insuflar ar limpo no espaço confinado.
• Este tipo de sistema coloca o espaço confinado numa condição de pressão positiva.
• Se a vazão de ar for suficiente as concentrações de poluentes tóxicos ou inflamáveis podem ser
mantidos em níveis aceitáveis.
• A ventilação diluidora tem como objetivo fornecer ar limpo através de ventiladores à prova de
explosão localizados longe o suficiente de qualquer fonte de contaminação.
• Insuflar ar em espaço confinado que contem atmosfera perigosa.
• Lembrar que os poluentes são mais leves ou pesados que o ar.

• Insuflar ar no espaço confinado irá agitar, irá causar turbulências e irá ajudar a evaporar os
poluentes que se dispersarão por todo o espaço.
• O EC em pressão positiva expelirá os poluentes através das aberturas.
• O ar insuflado percorre uma distância 30 diâmetros mais distante que o ar exaurido.
• Se existir ou houver risco de se desenvolver uma atmosfera de risco a purga ou ventilação é
necessária.
• A ventilação mecânica deve ser direcionada ao trabalhador, suas cercanias e áreas onde ele
está ou trabalha.
• Durante o procedimento de ventilação inicial, antes da entrada o duto de insuflamento deve ser
posicionado para diluição uniforme e eliminação de possíveis bolsões de gás.

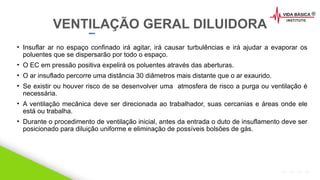

VENTILAÇÃO GERAL DILUIDORA

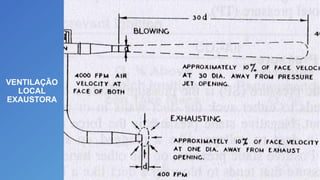

VENTILAÇÃO
LOCAL
EXAUSTORA

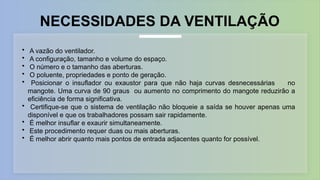

NECESSIDADES DA VENTILAÇÃO
• A vazão do ventilador.
• A configuração, tamanho e volume do espaço.
• O número e o tamanho das aberturas.
• O poluente, propriedades e ponto de geração.
• Posicionar o insuflador ou exaustor para que não haja curvas desnecessárias no
mangote. Uma curva de 90 graus ou aumento no comprimento do mangote reduzirão a
eficiência de forma significativa.
• Certifique-se que o sistema de ventilação não bloqueie a saída se houver apenas uma
disponível e que os trabalhadores possam sair rapidamente.
• É melhor insuflar e exaurir simultaneamente.
• Este procedimento requer duas ou mais aberturas.
• É melhor abrir quanto mais pontos de entrada adjacentes quanto for possível.

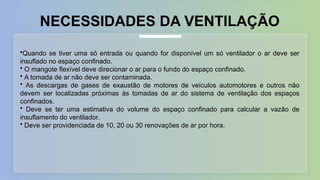

•Quando se tiver uma só entrada ou quando for disponível um só ventilador o ar deve ser
insuflado no espaço confinado.
• O mangote flexível deve direcionar o ar para o fundo do espaço confinado.
• A tomada de ar não deve ser contaminada.
• As descargas de gases de exaustão de motores de veículos automotores e outros não
devem ser localizadas próximas às tomadas de ar do sistema de ventilação dos espaços
confinados.
• Deve se ter uma estimativa do volume do espaço confinado para calcular a vazão de
insuflamento do ventilador.
• Deve ser providenciada de 10, 20 ou 30 renovações de ar por hora.

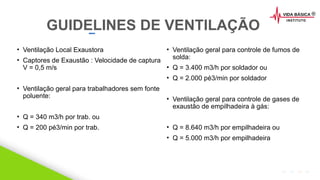

NECESSIDADES DA VENTILAÇÃO

• Ventilação Local Exaustora
• Captores de Exaustão : Velocidade de captura
V = 0,5 m/s
• Ventilação geral para trabalhadores sem fonte
poluente:
• Q = 340 m3/h por trab. ou
• Q = 200 pé3/min por trab.
• Ventilação geral para controle de fumos de
solda:
• Q = 3.400 m3/h por soldador ou
• Q = 2.000 pé3/min por soldador
• Ventilação geral para controle de gases de
exaustão de empilhadeira à gás:
• Q = 8.640 m3/h por empilhadeira ou
• Q = 5.000 m3/h por empilhadeira

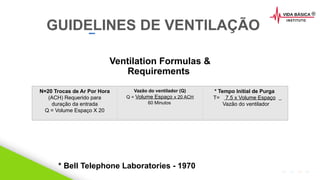

GUIDELINES DE VENTILAÇÃO

Q = n x V
n = 20 ren/h

Ventilation Formulas &
Requirements
N=20 Trocas de Ar Por Hora
(ACH) Requerido para
duração da entrada
Q = Volume Espaço X 20
Vazão do ventilador (Q)
Q = Volume Espaço x 20 ACH
60 Minutos
* Tempo Initial de Purga
T= 7.5 x Volume Espaço
Vazão do ventilador
* Bell Telephone Laboratories - 1970

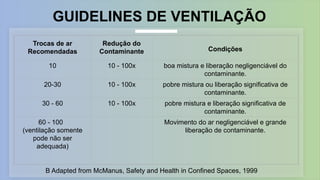

Trocas de ar
Recomendadas
Redução do
Contaminante Condições
10 10 - 100x boa mistura e liberação negligenciável do
contaminante.
20-30 10 - 100x pobre mistura ou liberação significativa de
contaminante.
30 - 60 10 - 100x pobre mistura e liberação significativa de
contaminante.
60 - 100
(ventilação somente
pode não ser
adequada)
Movimento do ar negligenciável e grande
liberação de contaminante.
B Adapted from McManus, Safety and Health in Confined Spaces, 1999

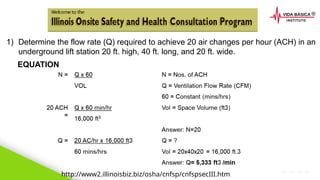

1) Determine the flow rate (Q) required to achieve 20 air changes per hour (ACH) in an
underground lift station 20 ft. high, 40 ft. long, and 20 ft. wide.
EQUATION
http://www2.illinoisbiz.biz/osha/cnfsp/cnfspsecIII.htm

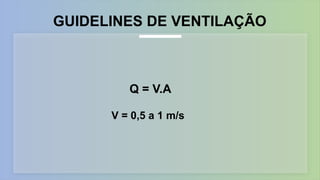

Q = V.A
V = 0,5 a 1 m/s

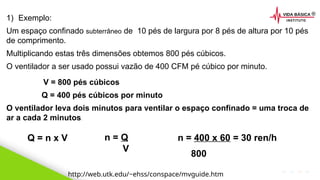

1) Exemplo:
Um espaço confinado subterrâneo de 10 pés de largura por 8 pés de altura por 10 pés
de comprimento.
Multiplicando estas três dimensões obtemos 800 pés cúbicos.
O ventilador a ser usado possui vazão de 400 CFM pé cúbico por minuto.
http://web.utk.edu/~ehss/conspace/mvguide.htm
V = 800 pés cúbicos
Q = 400 pés cúbicos por minuto
O ventilador leva dois minutos para ventilar o espaço confinado = uma troca de
ar a cada 2 minutos.
Q = n x V n = Q
V
n = 400 x 60 = 30 ren/h
800

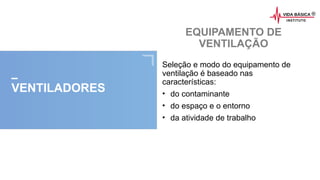

VENTILADORES
Seleção e modo do equipamento de
ventilação é baseado nas
características:
• do contaminante
• do espaço e o entorno
• da atividade de trabalho
EQUIPAMENTO DE
VENTILAÇÃO

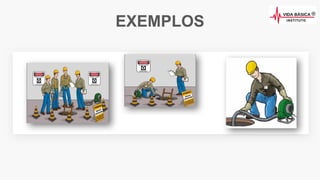

EXEMPLOS

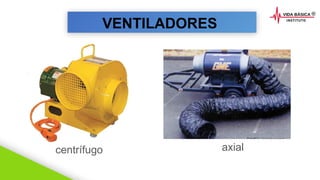

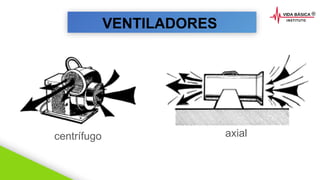

VENTILADORES
axial
centrífugo

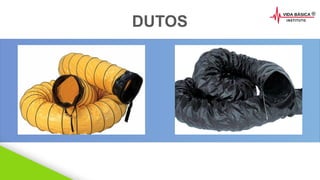

DUTOS

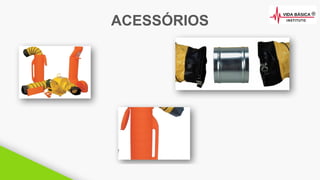

ACESSÓRIOS

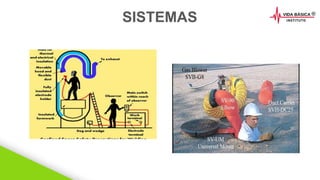

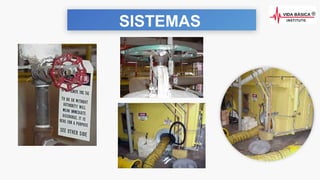

SISTEMAS

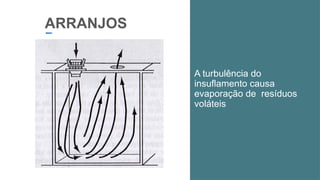

ARRANJOS
A turbulência do
insuflamento causa
evaporação de resíduos
voláteis

ARRANJOS
O insuflamento de ar pode
causar liberação
descontrolada de gases e
vapores perigosos

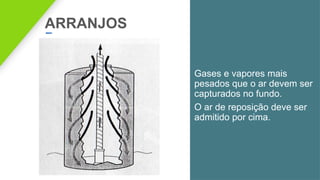

ARRANJOS
Gases e vapores mais
pesados que o ar devem ser
capturados no fundo.
O ar de reposição deve ser
admitido por cima.

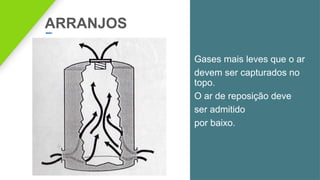

ARRANJOS
Gases mais leves que o ar
devem ser capturados no
topo.
O ar de reposição deve
ser admitido
por baixo.

Ventilação Local Exaustora
Controle dos fumos de
solda:
Na fonte
Ventilação Geral
Ar de Reposição
ARRANJOS

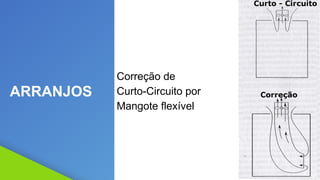

ARRANJOS
Correção de
Curto-Circuito por
Mangote flexível

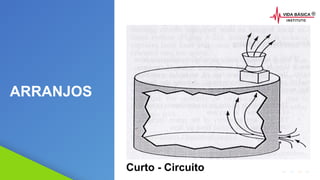

Curto - Circuito
ARRANJOS

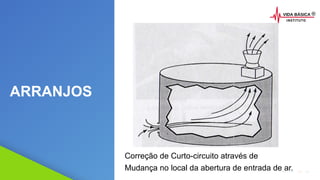

Correção de Curto-circuito através de
Mudança no local da abertura de entrada de ar.
ARRANJOS

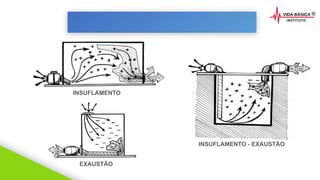

VENTILAÇÃO GERAL
EXAUSTÃO
INSUFLAMENTO
INSUFLAMENTO - EXAUSTÃO

VENTILAÇÃO
GERAL
RECIRCULAÇÃO

ADIÇÃO DE DUTOS
PARA EVITAR
RECIRCULAÇÃO
CAPTAÇÃO E INSUFLAMENTO

EXAUSTÃO E DESCARGA
ADIÇÃO DE DUTOS
PARA EVITAR
RECIRCULAÇÃO

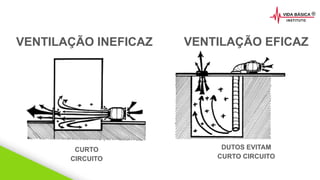

VENTILAÇÃO INEFICAZ
DUTOS EVITAM
CURTO CIRCUITO
CURTO
CIRCUITO
VENTILAÇÃO EFICAZ

VENTILAÇÃO GERAL
EXAUSTÃO INSUFLAMENTO - EXAUSTÃO

VENTILAÇÃO INCOMPLETA E COMPLETA

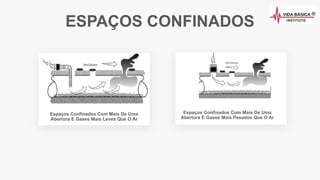

ESPAÇOS CONFINADOS
Espaços Confinados Com Mais De Uma
Abertura E Gases Mais Leves Que O Ar
Espaços Confinados Com Mais De Uma
Abertura E Gases Mais Pesados Que O Ar

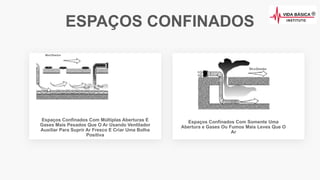

Espaços Confinados Com Múltiplas Aberturas E
Gases Mais Pesados Que O Ar Usando Ventilador
Auxiliar Para Suprir Ar Fresco E Criar Uma Bolha
Positiva
ESPAÇOS CONFINADOS

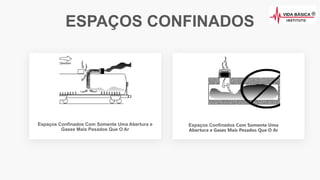

Espaços Confinados Com Somente Uma
Abertura e Gases Ou Fumos Mais Leves Que O
Ar

Espaços Confinados Com Somente Uma Abertura e
Gases Mais Pesados Que O Ar
Espaços Confinados Com Somente Uma
Abertura e Gases Mais Pesados Que O Ar
ESPAÇOS CONFINADOS

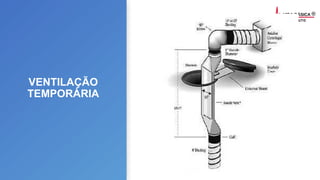

VENTILAÇÃO
TEMPORÁRIA

EXEMPLOS
Ventilador elétrico não
canalizado
Os motores pneumáticos
fornecem ventilação geral
para espaços confinados
Sistema de ventilação em
espaço confinado com
soprador, duto, elbow
Saddlevent e suporte universal
da Air Systems International
Ventilador Elétrico de 2
velocidades com GFI
mostrado com alarme de falha
no ventilador opcional.

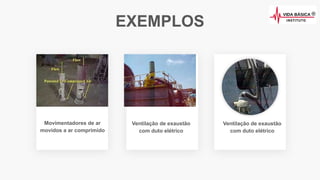

EXEMPLOS
Movimentadores de ar
movidos a ar comprimido
Ventilação de exaustão
com duto elétrico
Ventilação de exaustão
com duto elétrico

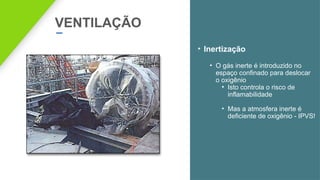

VENTILAÇÃO
• Inertização
• O gás inerte é introduzido no
espaço confinado para deslocar
o oxigênio
• Isto controla o risco de
inflamabilidade
• Mas a atmosfera inerte é
deficiente de oxigênio - IPVS!
