O documento discute a cura por radiação, seu processo e principais aplicações. Apresenta os princípios e mecanismos da cura por radiação UV, como a absorção da luz pelo revestimento e os tipos de lâmpadas. Explora as vantagens da cura por radiação e seus usos em mercados como madeira, vernizes, tintas de impressão, plásticos e novos mercados.

1. Introdução à cura por radiação

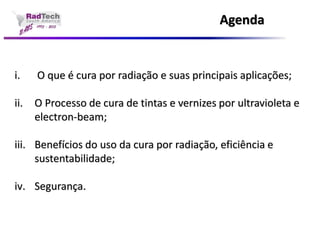

2. Agendai.O que é cura por radiação e suas principais aplicações; ii.O Processo de cura de tintas e vernizes por ultravioleta e electron-beam; iii.Benefícios do uso da cura por radiação, eficiência e sustentabilidade; iv.Segurança.

3. Princípios e mecanismos de cura

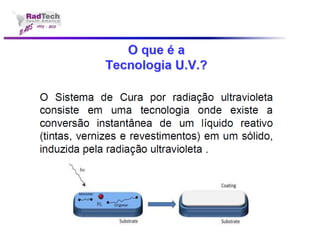

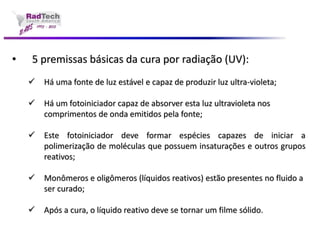

7. •5 premissas básicas da cura por radiação (UV): Há uma fonte de luz estável e capaz de produzir luz ultra-violeta; Há um fotoiniciador capaz de absorver esta luz ultravioleta nos comprimentos de onda emitidos pela fonte; Estefotoiniciadordeveformarespéciescapazesdeiniciarapolimerizaçãodemoléculasquepossueminsaturaçõeseoutrosgruposreativos; Monômeros e oligômeros (líquidos reativos) estão presentes no fluido a ser curado; Após a cura, o líquido reativo deve se tornar um filme sólido.

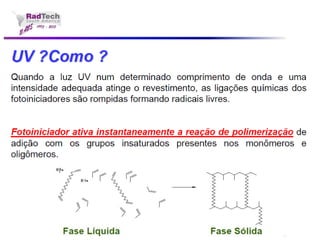

9. Mecanismos de reaçãoPolimerização por formação de cátion: MX M+ X-
Monômero
Monômeros
Iniciação
Iniciação

10. Mecanismos de reação

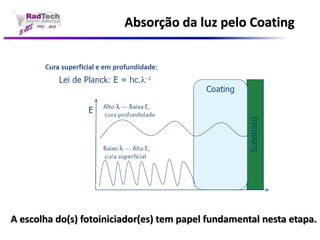

11. Absorção da luz pelo CoatingA escolha do(s) fotoiniciador(es) tem papel fundamental nesta etapa.

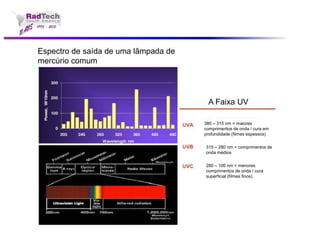

12. Espectro de saída de uma lâmpada de mercúrio comum
A Faixa UV
380 –315 nm = maiores comprimentos de onda / cura em profundidade (filmes espessos)
315 –280 nm = comprimentos de onda médios
280 –100 nm = menores comprimentos de onda / cura superficial (filmes finos)

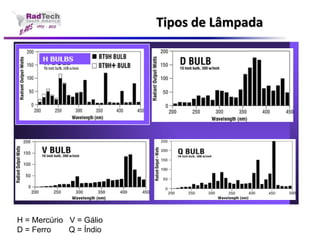

13. Tipos de Lâmpada
H = Mercúrio V = Gálio
D = Ferro Q = Índio

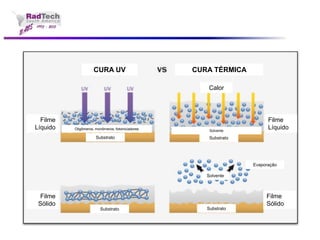

14. CURA UV
CURA TÉRMICA
Filme
Líquido
Filme
Líquido
Filme
Sólido
Filme
Sólido
Calor
Substrato
Substrato
Substrato
Substrato
Oligômeros, monômeros, fotoiniciadores
Solvente
Evaporação
Solvente

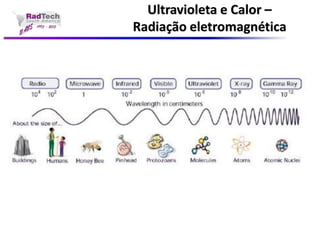

17. Ultravioleta e Calor – Radiação eletromagnética

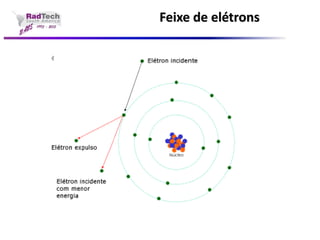

18. Feixe de elétrons

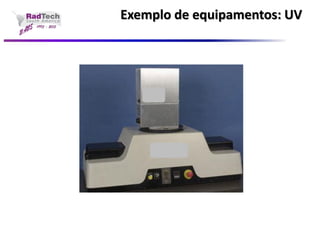

19. Exemplo de equipamentos: UV

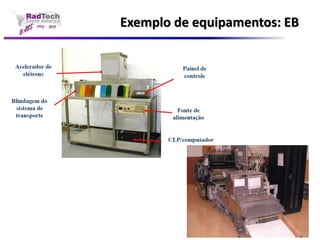

20. Exemplo de equipamentos: EB

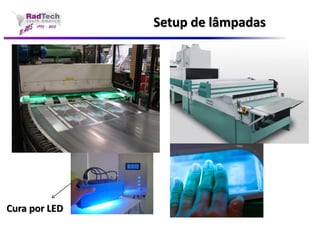

21. Setup de lâmpadasCura por LED

22. Vantagens e aplicações

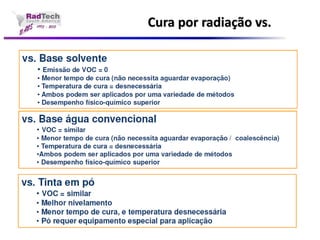

23. Cura por radiação vs.

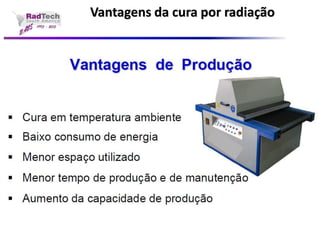

24. Vantagens da cura por radiação

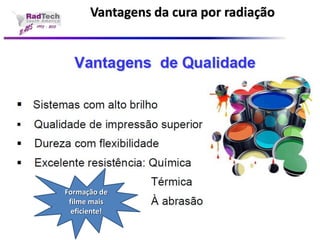

25. Vantagens da cura por radiaçãoFormação de filme mais eficiente!

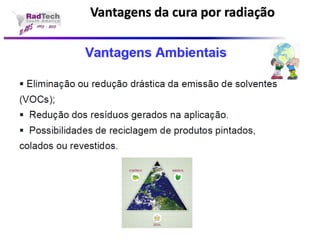

26. Vantagens da cura por radiação

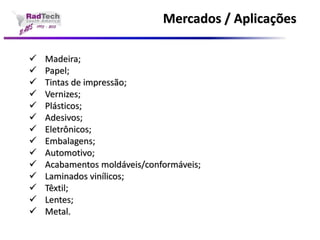

27. Mercados / Aplicações Madeira; Papel; Tintas de impressão; Vernizes; Plásticos; Adesivos; Eletrônicos; Embalagens; Automotivo; Acabamentos moldáveis/conformáveis; Laminados vinílicos; Têxtil; Lentes; Metal.

28. Aplicações: Madeira•Sistema convecional mais usado: Sistemas PU / Nitrocelulose –Base Solvente; •Cura por radiação: 50% do mercado atual;

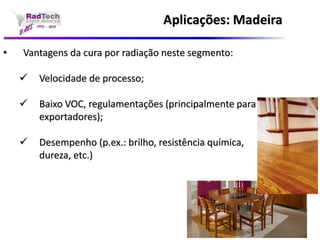

29. Aplicações: Madeira•Vantagens da cura por radiação neste segmento: Velocidade de processo; Baixo VOC, regulamentações (principalmente para exportadores); Desempenho (p.ex.: brilho, resistência química, dureza, etc.)

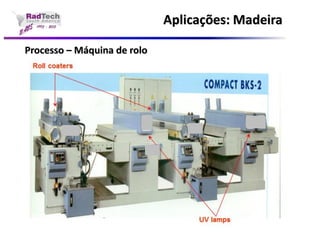

30. Aplicações: MadeiraProcesso –Máquina de rolo

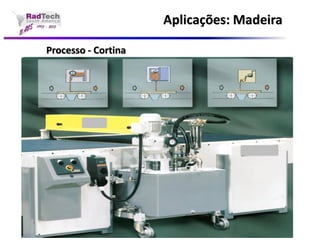

31. Aplicações: Madeira
Processo - Cortina

32. Aplicações: Madeira
Processo - Spray

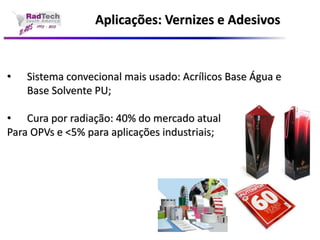

33. Aplicações: Vernizes e Adesivos•Sistema convecional mais usado: Acrílicos Base Água e Base Solvente PU; •Cura por radiação: 40% do mercado atual Para OPVs e <5% para aplicações industriais;

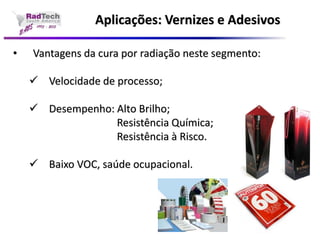

34. Aplicações: Vernizes e Adesivos•Vantagens da cura por radiação neste segmento: Velocidade de processo; Desempenho: Alto Brilho; Resistência Química; Resistência à Risco. Baixo VOC, saúde ocupacional.

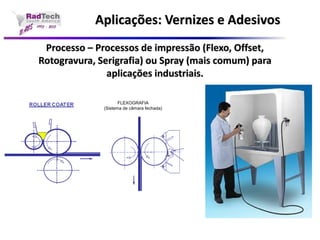

35. Aplicações: Vernizes e AdesivosProcesso –Processos de impressão (Flexo, Offset, Rotogravura, Serigrafia) ou Spray (mais comum) para aplicações industriais.
FLEXOGRAFIA
(Sistema de câmara fechada)

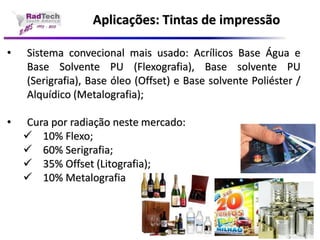

36. Aplicações: Tintas de impressão•Sistemaconvecionalmaisusado:AcrílicosBaseÁguaeBaseSolventePU(Flexografia),BasesolventePU(Serigrafia),Baseóleo(Offset)eBasesolventePoliéster/ Alquídico(Metalografia); •Curaporradiaçãonestemercado: 10%Flexo; 60%Serigrafia; 35%Offset(Litografia); 10%Metalografia

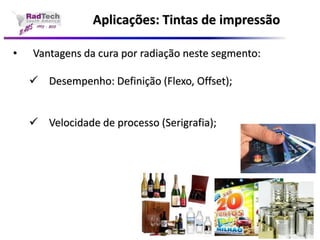

37. Aplicações: Tintas de impressão•Vantagens da cura por radiação neste segmento: Desempenho: Definição (Flexo, Offset); Velocidade de processo (Serigrafia);

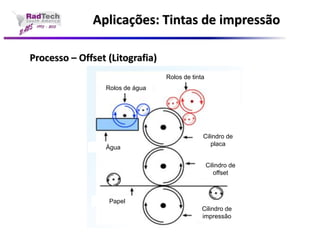

38. Aplicações: Tintas de impressãoProcesso –Offset (Litografia)
Rolos de tinta
Rolos de água
Água
Cilindro de placa
Cilindro de offset
Cilindro de impressão
Papel

39. Aplicações: Tintas de impressãoProcesso –Serigrafia (Plana e Rotativa)
Tela
Rodo
Mesa
Tela
Rodo Montado
Cilindro de impressão

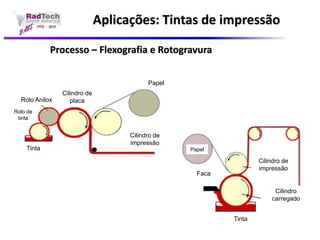

40. Aplicações: Tintas de impressãoProcesso –Flexografia e Rotogravura
Rolo Anilox
Rolo de
tinta
Tinta
Cilindro de placa
Papel
Cilindro de impressão
Papel
Cilindro de impressão
Tinta
Faca
Cilindro carregado

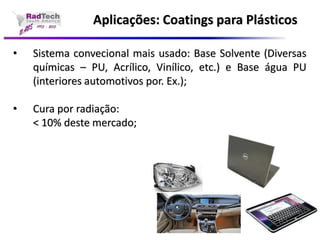

41. Aplicações: Coatings para Plásticos•Sistemaconvecionalmaisusado:BaseSolvente(Diversasquímicas–PU,Acrílico,Vinílico,etc.)eBaseáguaPU(interioresautomotivospor.Ex.); •Curaporradiação: <10%destemercado;

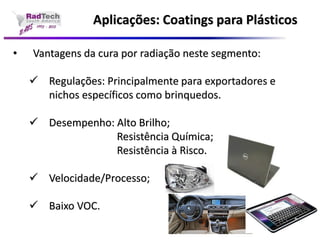

42. Aplicações: Coatings para Plásticos•Vantagens da cura por radiação neste segmento: Regulações: Principalmente para exportadores e nichos específicos como brinquedos. Desempenho: Alto Brilho; Resistência Química; Resistência à Risco. Velocidade/Processo; Baixo VOC.

43. Aplicações: Coatings para PlásticosProcessos: -Imersão; -Spray; -Processos de impressão.

44. Aplicações: Efeitos especiais / Novos mercados< 2% do mercado explorado Metal/Protetivo; Eletrônicos; Impressão 3D; Ótica de alto desempenho; Tintas Inkjet; Têxtil; Vidro; Compósitos;

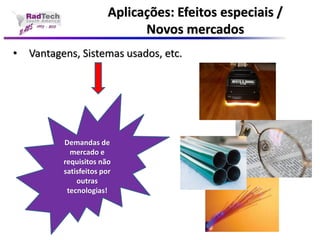

45. Aplicações: Efeitos especiais / Novos mercados•Vantagens, Sistemas usados, etc. Demandas de mercado e requisitos não satisfeitos por outras tecnologias!
