1. 1

2. 2

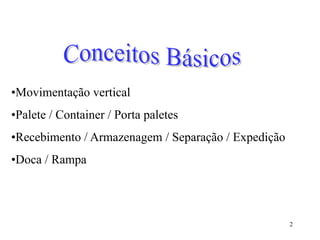

•Movimentação vertical
•Palete / Container / Porta paletes
•Recebimento / Armazenagem / Separação / Expedição
•Doca / Rampa

3. 3

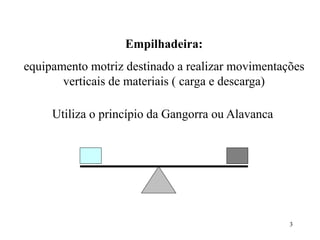

Empilhadeira:
equipamento motriz destinado a realizar movimentações
verticais de materiais ( carga e descarga)
Utiliza o princípio da Gangorra ou Alavanca

4. 4

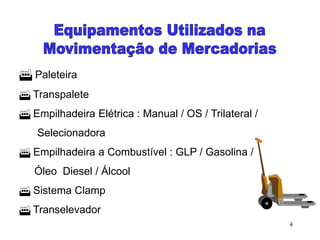

 Paleteira
 Transpalete
 Empilhadeira Elétrica : Manual / OS / Trilateral /
Selecionadora
 Empilhadeira a Combustível : GLP / Gasolina /
Óleo Diesel / Álcool
 Sistema Clamp
 Transelevador

5. 5
•Capacidade de Carga: 1.500 Kg acima
•Sistema Direcional: traseiro
•Combustível: Gás Liquefeito de Petróleo
•Motor: Convencional
•Sistema geral: Hidráulico

6. 6
•Torre
•Correntes de elevação
•Cilindro hidráulico de elevação
•Protetor da carga
•Suporte dos garfos
•Garfos
•Grade de proteção do operador
•Pneus dianteiros
•Pneus traseiros
•Contra-peso

7. 7

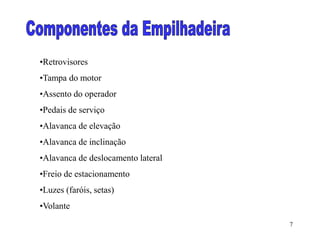

•Retrovisores
•Tampa do motor
•Assento do operador
•Pedais de serviço
•Alavanca de elevação
•Alavanca de inclinação
•Alavanca de deslocamento lateral
•Freio de estacionamento
•Luzes (faróis, setas)
•Volante

8. 8

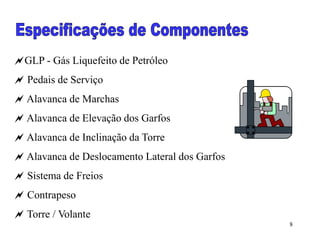

GLP - Gás Liquefeito de Petróleo
 Pedais de Serviço
 Alavanca de Marchas
 Alavanca de Elevação dos Garfos
 Alavanca de Inclinação da Torre
 Alavanca de Deslocamento Lateral dos Garfos
 Sistema de Freios
 Contrapeso
 Torre / Volante

9. 9

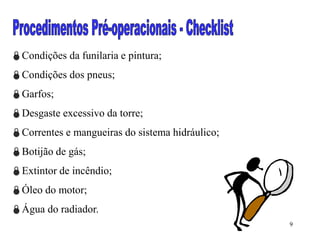

Condições da funilaria e pintura;
Condições dos pneus;
Garfos;
Desgaste excessivo da torre;
Correntes e mangueiras do sistema hidráulico;
Botijão de gás;
Extintor de incêndio;
Óleo do motor;
Água do radiador.

10. 10

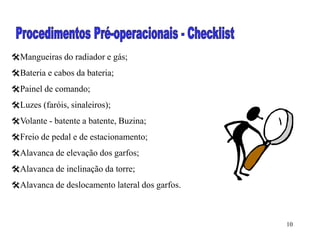

Mangueiras do radiador e gás;
Bateria e cabos da bateria;
Painel de comando;
Luzes (faróis, sinaleiros);
Volante - batente a batente, Buzina;
Freio de pedal e de estacionamento;
Alavanca de elevação dos garfos;
Alavanca de inclinação da torre;
Alavanca de deslocamento lateral dos garfos.

11. 11

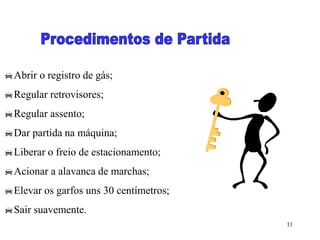

Abrir o registro de gás;
Regular retrovisores;
Regular assento;
Dar partida na máquina;
Liberar o freio de estacionamento;
Acionar a alavanca de marchas;
Elevar os garfos uns 30 centímetros;
Sair suavemente.

12. 12

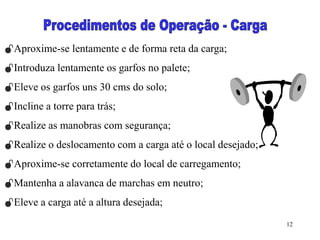

Aproxime-se lentamente e de forma reta da carga;
Introduza lentamente os garfos no palete;
Eleve os garfos uns 30 cms do solo;
Incline a torre para trás;
Realize as manobras com segurança;
Realize o deslocamento com a carga até o local desejado;
Aproxime-se corretamente do local de carregamento;
Mantenha a alavanca de marchas em neutro;
Eleve a carga até a altura desejada;

13. 13

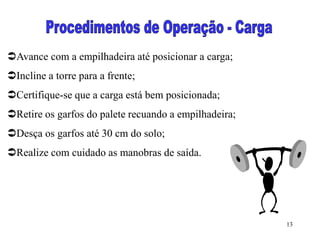

Avance com a empilhadeira até posicionar a carga;
Incline a torre para a frente;
Certifique-se que a carga está bem posicionada;
Retire os garfos do palete recuando a empilhadeira;
Desça os garfos até 30 cm do solo;
Realize com cuidado as manobras de saída.

14. 14

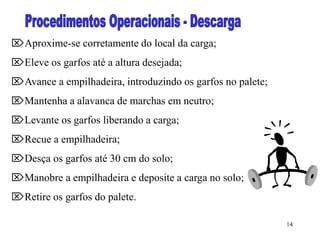

Aproxime-se corretamente do local da carga;
Eleve os garfos até a altura desejada;
Avance a empilhadeira, introduzindo os garfos no palete;
Mantenha a alavanca de marchas em neutro;
Levante os garfos liberando a carga;
Recue a empilhadeira;
Desça os garfos até 30 cm do solo;
Manobre a empilhadeira e deposite a carga no solo;
Retire os garfos do palete.

15. 15

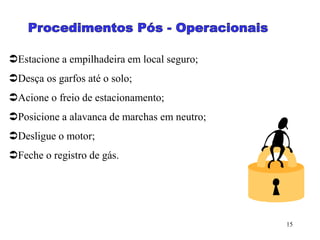

Estacione a empilhadeira em local seguro;
Desça os garfos até o solo;
Acione o freio de estacionamento;
Posicione a alavanca de marchas em neutro;
Desligue o motor;
Feche o registro de gás.

16. 16

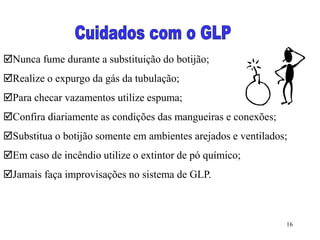

Nunca fume durante a substituição do botijão;
Realize o expurgo da gás da tubulação;
Para checar vazamentos utilize espuma;
Confira diariamente as condições das mangueiras e conexões;
Substitua o botijão somente em ambientes arejados e ventilados;
Em caso de incêndio utilize o extintor de pó químico;
Jamais faça improvisações no sistema de GLP.

17. 17

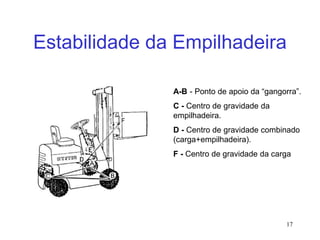

Estabilidade da Empilhadeira
A-B - Ponto de apoio da “gangorra”.
C - Centro de gravidade da
empilhadeira.
D - Centro de gravidade combinado
(carga+empilhadeira).
F - Centro de gravidade da carga

18. 18

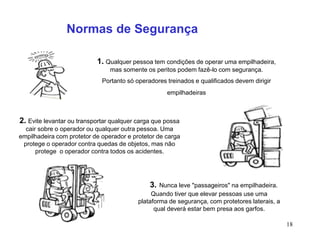

1. Qualquer pessoa tem condições de operar uma empilhadeira,
mas somente os peritos podem fazê-lo com segurança.
Portanto só operadores treinados e qualificados devem dirigir
empilhadeiras
2. Evite levantar ou transportar qualquer carga que possa
cair sobre o operador ou qualquer outra pessoa. Uma
empilhadeira com protetor de operador e protetor de carga
protege o operador contra quedas de objetos, mas não
protege o operador contra todos os acidentes.
3. Nunca leve "passageiros" na empilhadeira.
Quando tiver que elevar pessoas use uma
plataforma de segurança, com protetores laterais, a
qual deverá estar bem presa aos garfos.
Normas de Segurança

19. 19

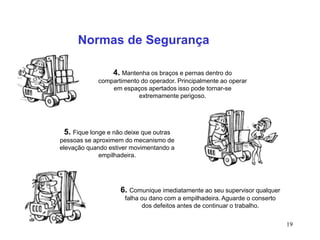

Normas de Segurança
4. Mantenha os braços e pernas dentro do
compartimento do operador. Principalmente ao operar
em espaços apertados isso pode tornar-se
extremamente perigoso.
5. Fique longe e não deixe que outras
pessoas se aproximem do mecanismo de
elevação quando estiver movimentando a
empilhadeira.
6. Comunique imediatamente ao seu supervisor qualquer
falha ou dano com a empilhadeira. Aguarde o conserto
dos defeitos antes de continuar o trabalho.

20. 20

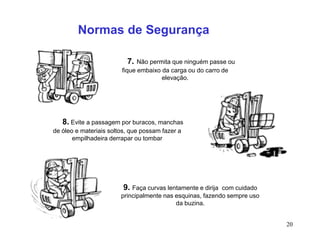

7. Não permita que ninguém passe ou
fique embaixo da carga ou do carro de
elevação.
8. Evite a passagem por buracos, manchas
de óleo e materiais soltos, que possam fazer a
empilhadeira derrapar ou tombar
9. Faça curvas lentamente e dirija com cuidado
principalmente nas esquinas, fazendo sempre uso
da buzina.
Normas de Segurança

21. 21

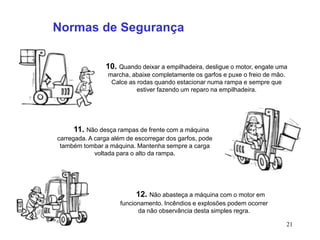

10. Quando deixar a empilhadeira, desligue o motor, engate uma
marcha, abaixe completamente os garfos e puxe o freio de mão.
Calce as rodas quando estacionar numa rampa e sempre que
estiver fazendo um reparo na empilhadeira.
Normas de Segurança
11. Não desça rampas de frente com a máquina
carregada. A carga além de escorregar dos garfos, pode
também tombar a máquina. Mantenha sempre a carga
voltada para o alto da rampa.
12. Não abasteça a máquina com o motor em
funcionamento. Incêndios e explosões podem ocorrer
da não observância desta simples regra.

22. 22
13. Evite partidas ou freadas bruscas. Freadas
bruscas podem ocasionar queda de carga. E lembre-se:
marcas de pneus no piso são sinais de uma má
operação.
14. Observe cuidadosamente o espaço que
você deverá usar, para evitar batidas
especialmente com os garfos, torre de elevação,
protetor de operador e contrapeso.
15. Não transporte cargas superiores à
capacidade nominal da máquina.
Normas de Segurança

23. 23

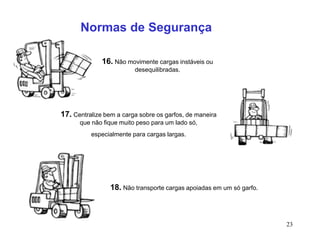

16. Não movimente cargas instáveis ou
desequilibradas.
17. Centralize bem a carga sobre os garfos, de maneira
que não fique muito peso para um lado só,
especialmente para cargas largas.
18. Não transporte cargas apoiadas em um só garfo.
Normas de Segurança

24. 24
19. Tome cuidado para que cargas cilíndricas e
compridas não girem sobre os garfos.
20. Mantenha a carga encostada no carro de
elevação.
21. Nunca transporte uma carga elevada. Quando
as cargas são transportadas em posição elevada a
estabilidade da máquina fica reduzida.
Normas de Segurança

25. 25

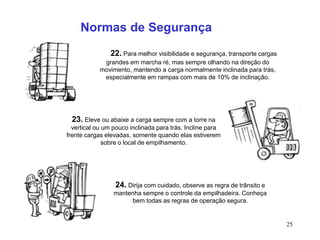

22. Para melhor visibilidade e segurança, transporte cargas
grandes em marcha ré, mas sempre olhando na direção do
movimento, mantendo a carga normalmente inclinada para trás,
especialmente em rampas com mais de 10% de inclinação.
23. Eleve ou abaixe a carga sempre com a torre na
vertical ou um pouco inclinada para trás. Incline para
frente cargas elevadas, somente quando elas estiverem
sobre o local de empilhamento.
24. Dirija com cuidado, observe as regra de trânsito e
mantenha sempre o controle da empilhadeira. Conheça
bem todas as regras de operação segura.
Normas de Segurança
