Aula 05-entrada e-saida

Entrada/Saída

Cristiano Pires Martins

quinta-feira, 2 de junho de 2011 1

Introdução
} Uma das principais funções de um SO é controlar todos
os dispositivos de E/S de um computador;
} Deve fornecer uma interface amigável entre os
dispositivos e o restante do sistema;
} O código de E/S representa uma fração significativa de
todo o SO.


Dispositivos de E/S
} Dispositivos de Bloco
} Armazena informação em blocos de tamanho fixo, cada um com seu
próprio endereço;
} Tamanho: 512 bytes a 32.768 bytes;
} Cada bloco pode ser lido e escrito independentemente de todos os
outros.
} Ex.: discos.
} Dispositivos de Caractere
} Envia ou recebe um fluxo de caractere, sem considerar qualquer
estrutura de blocos;
} Não é endereçável por bloco e não dispõe de qualquer operação de
posicionamento;
} Ex.: Impressoras, interfaces de redes, mouses, e a maior parte de outros
dispositivos.
} Dispositivos que não se enquadram
} Relógio (clock) e Vídeo mapeado em memória.

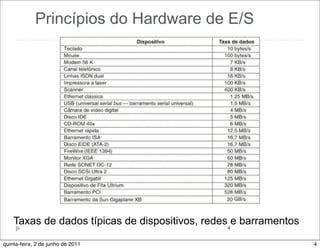

Princípios do Hardware de E/S

Taxas de dados típicas de dispositivos, redes e barramentos
4


Controladores de Dispositivos

} Componentes de dispositivos de E/S
} mecânico
} eletrônico
} O componente eletrônico é o controlador do
dispositivo
} pode ser capaz de tratar múltiplos dispositivos
} Tarefas do controlador
} converter fluxo serial de bits em bloco de bytes
} executar toda correção de erro necessária
} tornar o bloco disponível para ser copiado para a
memória principal

5


E/S mapeada na memória (1)

} Cada controlador tem alguns registradores
usados para a comunicação com a CPU;
} Por meio de escrita e leitura nesses
registradores, o SO comanda o dispositivo;
} Com a leitura ele descobre o estado do
dispositivo;
} Os dispositivos também tem um buffer de
dados que o SO pode ler ou escrever;

7


E/S mapeada na memória (2)

(a) Arquitetura com barramento único
(b) Arquitetura com barramento dual
8


Comparação de Arquiteturas Dual Core
Arquitetura convencional Arquitetura AMD64

Core 0 Core 1

Cache
Cache Cache
Cache
Core 0 0
Core Core 1
Core 1

Controller
CROSSBAR

Memory
800MHz FSB
Core 0 Core 1
bottleneck

Controlador de
HyperTransport
Memória

Link Controlador de memória na
800MHz FSB HyperTransport de velocidade da CPU
até 2.0GHz

I/O I/O
Chipset Chipset

I/O I/O


Acesso Direto à Memória (DMA)

Operação de uma transferência com DMA
10


Interrupções Revisitadas

Como ocorre uma interrupção. Conexões entre dispositivos e controlador de
interrupção usam linhas de interrupção no barramento em vez de fios
dedicados

11


Drivers dos Dispositivos

} Posição lógica dos drivers dos dispositivos
} A comunicação entre os drivers e os controladores de
dispositivos é feita por meio do barramento
12


Software de E/S Independente de
Dispositivo (2)

(a) Sem uma interface-padrão do driver
(b) Com uma interface-padrão do driver

13


Discos
Hardware do Disco

Parâmetros de disco para o disco flexível original do
IBM PC e o disco rígido da Western Digital WD 18300
14


Hardware do Disco

} Geometria física de um disco com duas zonas
} Uma possível geometria virtual para esse disco
15


Hardware do Disco

} RAIDs níveis 0 a 2
} Discos de segurança e de paridade são os sombreados
16


Hardware do Disco

} RAIDs níveis 3 a 5
} Discos de segurança e de paridade são os sombreados
17


Hardware do Disco

Estrutura de gravação de um CD ou CD-ROM
18


Hardware do Disco

} Secção transversal de um disco CD-R e laser
} sem escala
} CD-ROM prateado tem estrutura similar
} sem camada de tinta
} com camada de alumínio em vez de ouro
19


Hardware do Disco

Disco DVD com lado duplo e camada dupla

20


Formatação de Disco

Uma ilustração da torção cilíndrica
21


Formatação de Disco

a) Sem entrelaçamento
b) Entrelaçamento simples
c) Entrelaçamento duplo
22


Algoritmos de Escalonamento
de Braço de Disco

} Tempo necessário para ler ou escrever um bloco de
disco é determinado por 3 fatores
1. tempo de posicionamento
2. atraso de rotação
3. tempo de transferência do dado
} Tempo de posicionamento domina
} Checagem de erro é feita por controladores

23


de Braço de Disco

Algoritmo de escalonamento de disco Posicionamento
Mais Curto Primeiro (SSF)
24


de Braço de Disco

O algoritmo do elevador para o escalonamento das
requisições do disco
25


Tratamento de Erro

a) Uma trilha de disco com um setor defeituoso
b) Substituindo um setor reserva por um setor defeituoso
c) Deslocando todos os setores para pular o setor
defeituoso
26


Hardware de Vídeo

Vídeos mapeados na memória
} driver escreve diretamente na RAM de vídeo
do monitor
27
