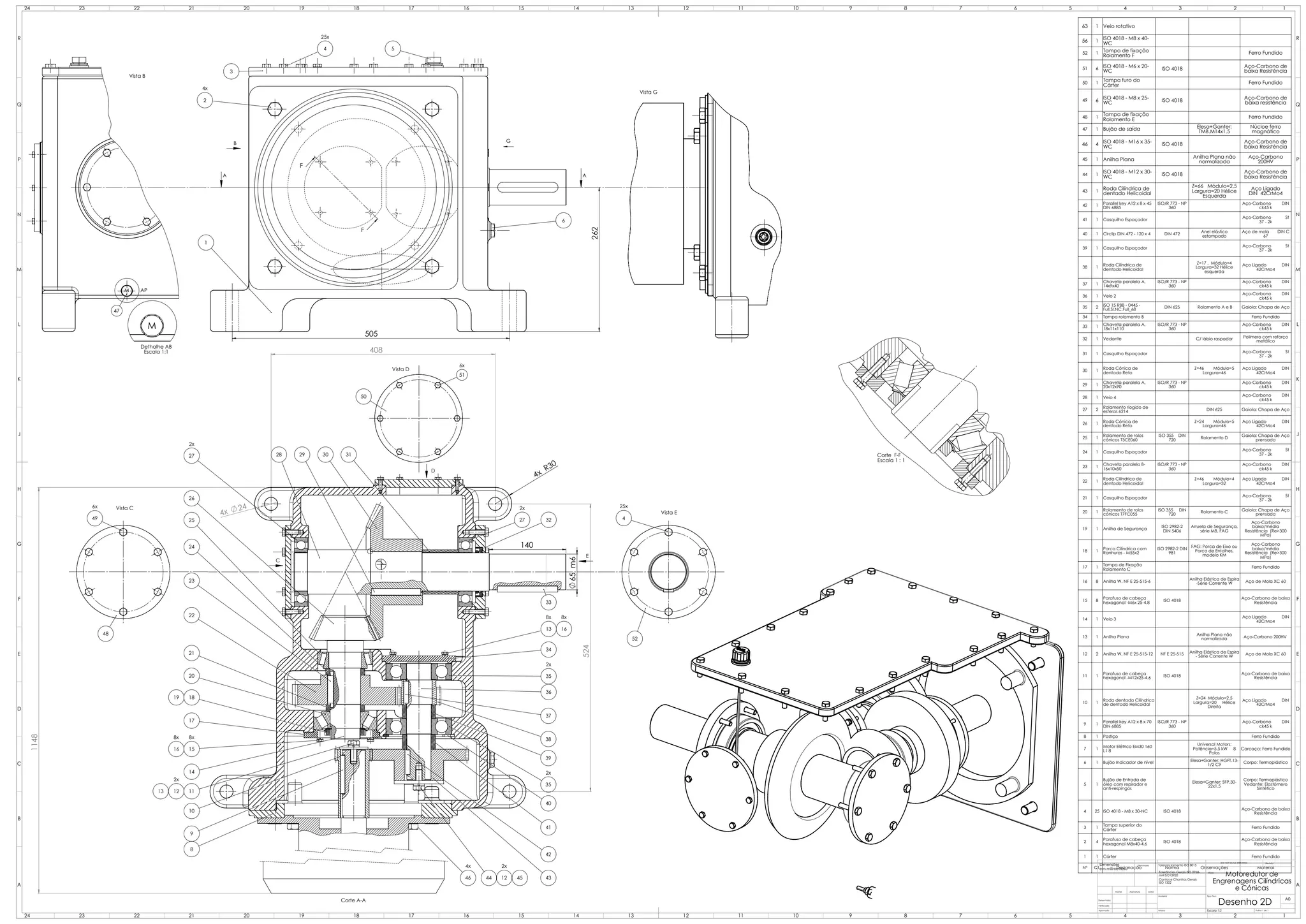

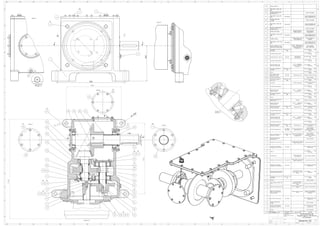

O documento é um desenho técnico detalhado de um motoredutor de engrenagens cilíndricas e cônicas, apresentando diversas partes, materiais e especificações técnicas. Inclui informações sobre dimensões, tolerâncias e normas aplicáveis. O layout é organizado em escalas e contém várias vistas do componente.

1. 262
505
AA
B
1
3
4
25x
5
6
2
4x
F
F
G
408
524
1148
4x 24
140
4x
R30
65m6
E
C
D
.
Corte A-A
9
17
20
14
22
23
24
25
26
27
2x
28 3029
10
43
40
41
1112
2x
13
15
8x
16
8x
1819
38
39
34
44 12
2x
45
21
27
2x
42
33
32
31
13
8x
16
8x
35
2x
37
36
8
46
4x
35
2x
Vista E
52
4
25xVista C
48
49
6x
Vista D
50
51
6x
AP
Vista B
47
M
M
Corte F-F
Escala 1 : 1
Dethalhe AB
Escala 1:1
Vista G
Nº Qt. Designação Norma Observações Material
63 1 Veio rotativo
56 1 ISO 4018 - M8 x 40-
WC
52 1
Tampa de fixação
Rolamento F Ferro Fundido
51 6 ISO 4018 - M6 x 20-
WC ISO 4018 Aço-Carbono de
baixa Resistência
50 1
Tampa furo do
Cárter Ferro Fundido
49 6 ISO 4018 - M8 x 25-
WC ISO 4018 Aço-Carbono de
baixa resistência
48 1
Tampa de fixação
Rolamento E Ferro Fundido
47 1 Bujão de saída Elesa+Ganter:
TMB.M14x1.5
Núcloe ferro
magnático
46 4 ISO 4018 - M16 x 35-
WC ISO 4018 Aço-Carbono de
baixa Resistência
45 1 Anilha Plana Anilha Plana não
normalizada
Aço-Carbono
200HV
44 1 ISO 4018 - M12 x 30-
WC ISO 4018 Aço-Carbono de
baixa Resistência
43 1
Roda Cilíndrica de
dentado Helicoidal
Z=66 Módulo=2.5
Largura=20 Hélice
Esquerda
Aço Ligado
DIN 42CrMo4
42 1
Parallel key A12 x 8 x 45
DIN 6885
ISO/R 773 - NP
360
Aço-Carbono DIN
ck45 k
41 1 Casquilho Espaçador
Aço-Carbono St
37 - 2k
40 1 Circlip DIN 472 - 120 x 4 DIN 472
Anel elástico
estampado
Aço de mola DIN C
67
39 1 Casquilho Espaçador
Aço-Carbono St
37 - 2k
38 1
Roda Cilíndrica de
dentado Helicoidal
Z=17 , Módulo=4
Largura=32 Hélice
esquerda
Aço Ligado DIN
42CrMo4
37 1
Chaveta paralela A,
14x9x40
ISO/R 773 - NP
360
Aço-Carbono DIN
ck45 k
36 1 Veio 2
Aço-Carbono DIN
ck45 k
35 2
ISO 15 RBB - 0445 -
Full,SI,NC,Full_68
DIN 625 Rolamento A e B Gaiola: Chapa de Aço
34 1 Tampa rolamento B Ferro Fundido
33 1
Chaveta paralela A,
18x11x110
ISO/R 773 - NP
360
Aço-Carbono DIN
ck45 k
32 1 Vedante C/ lábio raspador
Polímero com reforço
metálico
31 1 Casquilho Espaçador
Aço-Carbono St
37 - 2k
30 1
Roda Cónica de
dentado Reto
Z=46 Módulo=5
Largura=46
Aço Ligado DIN
42CrMo4
29 1
Chaveta paralela A,
20x12x90
ISO/R 773 - NP
360
Aço-Carbono DIN
ck45 k
28 1 Veio 4
Aço-Carbono DIN
ck45 k
27 2
Rolamento ríogido de
esferas 6214
DIN 625 Gaiola: Chapa de Aço
26 1
Roda Cónica de
dentado Reto
Z=24 Módulo=5
Largura=46
Aço Ligado DIN
42CrMo4
25 1
Rolamento de rolos
cónicos T3CE060
ISO 355 DIN
720
Rolamento D
Gaiola: Chapa de Aço
prensada
24 1 Casquilho Espaçador
Aço-Carbono St
37 - 2k
23 1
Chaveta paralela B-
16x10x50
ISO/R 773 - NP
360
Aço-Carbono DIN
ck45 k
22 1
Roda Cilíndrica de
dentado Helicoidal
Z=46 Módulo=4
Largura=32
Aço Ligado DIN
42CrMo4
21 1 Casquilho Espaçador
Aço-Carbono St
37 - 2k
20 1
Rolamento de rolos
cónicos T7FC055
ISO 355 DIN
720
Rolamento C
Gaiola: Chapa de Aço
prensada
19 1 Anilha de Segurança
ISO 2982-2
DIN 5406
Arruela de Segurança,
série MB, FAG
Aço-Carbono
baixa/média
Resistência (Re>300
MPa)
18 1
Porca Cilíndrica com
Ranhuras - M55x2
ISO 2982-2 DIN
981
FAG: Porca de Eixo ou
Porca de Entalhes,
modelo KM
Aço-Carbono
baixa/média
Resistência (Re>300
MPa)
17 1
Tampa de Fixação
Rolamento C
Ferro Fundido
16 8 Anilha W. NF E 25-515-6
Anilha Elástica de Espira
-Série Corrente W
Aço de Mola XC 60
15 8
Parafuso de cabeça
hexagonal -M6x 25-4.8
ISO 4018
Aço-Carbono de baixa
Resistência
14 1 Veio 3
Aço Ligado DIN
42CrMo4
13 1 Anilha Plana
Anilha Plana não
normalizada
Aço-Carbono 200HV
12 2 Anilha W, NF E 25-515-12 NF E 25-515
Anilha Elástica de Espira
- Série Corrente W
Aço de Mola XC 60
11 1
Parafuso de cabeça
hexagonal -M12x25-4.6
ISO 4018
Aço-Carbono de baixa
Resistência
10 1
Roda dentada Cilíndrica
de dentado Helicoidal
Z=24 Módulo=2.5
Largura=20 Hélice
Direita
Aço Ligado DIN
42CrMo4
9 1 Parallel key A12 x 8 x 70
DIN 6885
ISO/R 773 - NP
360
Aço-Carbono DIN
ck45 k
8 1 Postiço Ferro Fundido
7 1
Motor Elétrico EM30 160
L1 8
Universal Motors:
Potência=5.5 kW 8
Polos
Carcaça: Ferro Fundido
6 1 Bujão Indicador de nível
Elesa+Ganter: HGFT.13-
1/2 C9
Corpo: Termoplástico
5 1
Bujão de Entrada de
óleo com repirador e
anti-respingos
Elesa+Ganter: SFP.30-
22x1.5
Corpo: Termoplástico
Vedante: Elastómero
Sintético
4 25 ISO 4018 - M8 x 30-NC ISO 4018
Aço-Carbono de baixa
Resistência
3 1
Tampa superior do
Cárter
Ferro Fundido
2 4
Parafuso de cabeça
hexagonal M8x40-4.6
ISO 4018
Aço-Carbono de baixa
Resistência
1 1 Cárter Ferro Fundido
24
A
R
23 2345678910111213141516171819202122 1
115 1322 1124 917 7 521 19 214 1216 1023 820 618 4 3
B
Q
P
N
M
L
K
J
H
G
F
E
D
C
A
P
M
K
H
F
D
R
Q
B
N
L
J
G
E
C
Verificado
Aprovado
Dimensões
em milímetros
Terminado
Cantos e Chanfros Gerais
ISO 1302
Nome Assinatura Data
Material
DO NOT SCALE DRAWING Revisão
Título:
Tipo Doc.
Escala 1:2 Folha 1 de 1
A0
Massa
Desenho 2D
Motoredutor de
Engrenagens Cilíndricas
e Cónicas
Toleranciamento ISO 8015
Tolerâncias Gerais ISO 2768-
mH ISO13920
Desenhado
