Interferência dentada

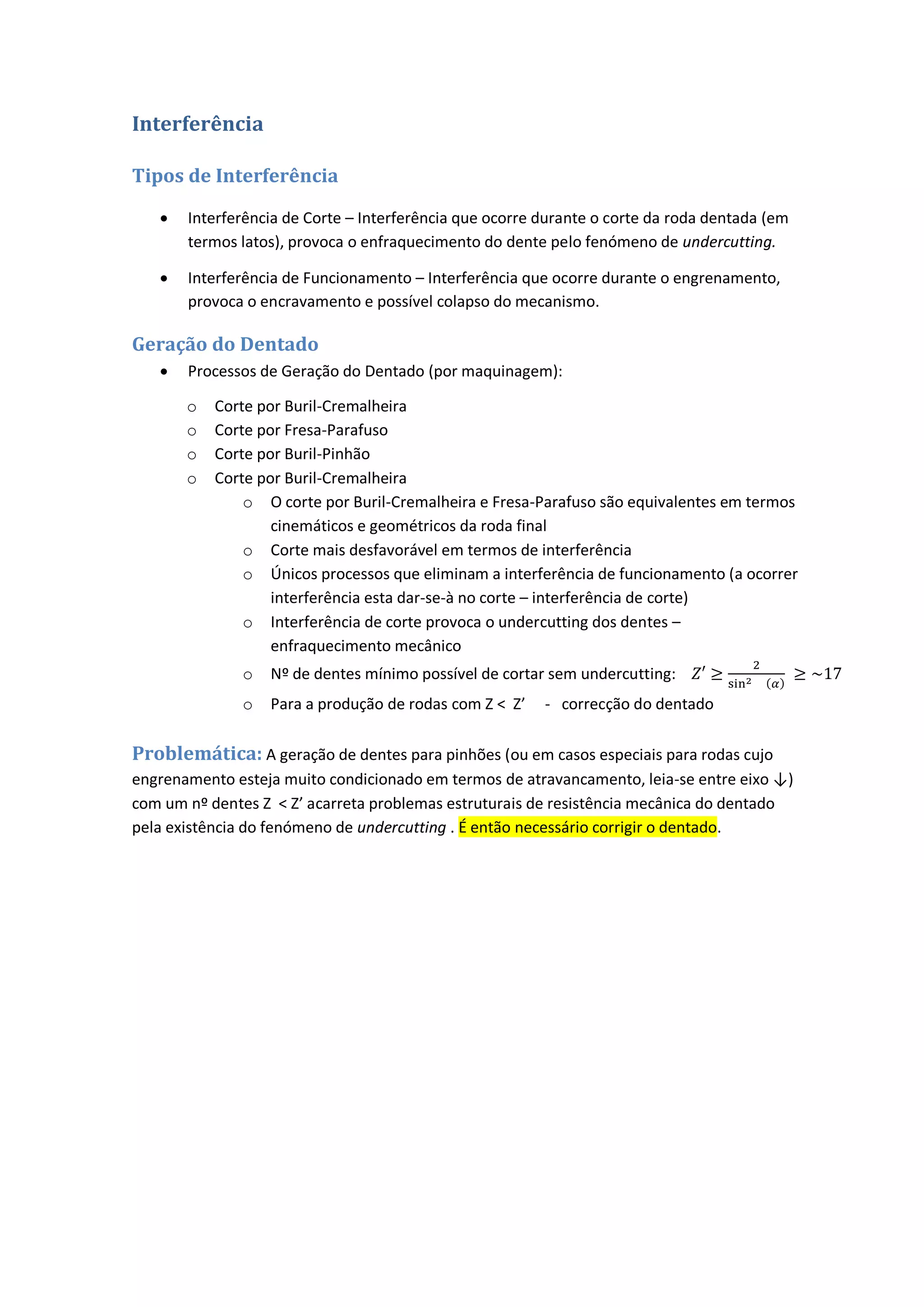

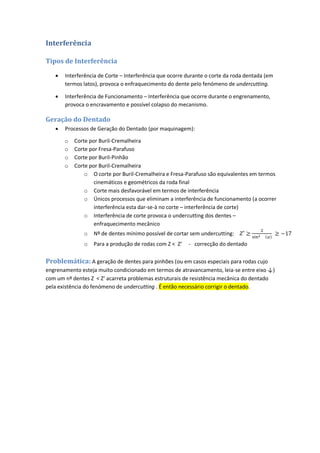

1. Interferência
Tipos de Interferência
• Interferência de Corte – Interferência que ocorre durante o corte da roda dentada (em
termos latos), provoca o enfraquecimento do dente pelo fenómeno de undercutting.
• Interferência de Funcionamento – Interferência que ocorre durante o engrenamento,
provoca o encravamento e possível colapso do mecanismo.
Geração do Dentado
• Processos de Geração do Dentado (por maquinagem):
o Corte por Buril-Cremalheira
o Corte por Fresa-Parafuso
o Corte por Buril-Pinhão
o Corte por Buril-Cremalheira
o O corte por Buril-Cremalheira e Fresa-Parafuso são equivalentes em termos
cinemáticos e geométricos da roda final
o Corte mais desfavorável em termos de interferência
o Únicos processos que eliminam a interferência de funcionamento (a ocorrer
interferência esta dar-se-à no corte – interferência de corte)
o Interferência de corte provoca o undercutting dos dentes –
enfraquecimento mecânico
o Nº de dentes mínimo possível de cortar sem undercutting: 𝑍′ ≥
2
sin2 (𝛼)
≥ ~17
o Para a produção de rodas com Z < Z’ - correcção do dentado
Problemática: A geração de dentes para pinhões (ou em casos especiais para rodas cujo
engrenamento esteja muito condicionado em termos de atravancamento, leia-se entre eixo ↓)
com um nº dentes Z < Z’ acarreta problemas estruturais de resistência mecânica do dentado
pela existência do fenómeno de undercutting . É então necessário corrigir o dentado.
