1. Atuadores Lineares e Rotativos
A
B

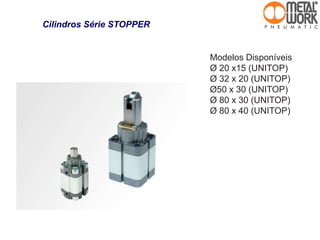

2. Cilindros Série STOPPER
Modelos Disponíveis
Ø 20 x15 (UNITOP)
Ø 32 x 20 (UNITOP)
Ø50 x 30 (UNITOP)
Ø 80 x 30 (UNITOP)
Ø 80 x 40 (UNITOP)

3. Cilindro

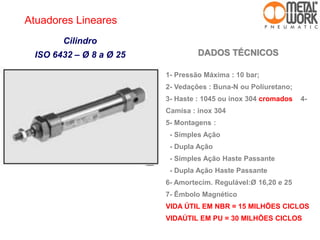

ISO 6432 – Ø 8 a Ø 25 DADOS TÉCNICOS
1- Pressão Máxima : 10 bar;
2- Vedações : Buna-N ou Poliuretano;
3- Haste : 1045 ou inox 304 cromados 4-
Camisa : inox 304
5- Montagens :
- Simples Ação
- Dupla Ação
- Simples Ação Haste Passante
- Dupla Ação Haste Passante
6- Amortecim. Regulável:Ø 16,20 e 25
7- Êmbolo Magnético
VIDA ÚTIL EM NBR = 15 MILHÕES CICLOS
VIDAÚTIL EM PU = 30 MILHÕES CICLOS
Atuadores Lineares

4. ISO 6432 – Ø 8 a Ø 25
1- HASTE: aço 1045 ou Inox 304 cromados
2- CABEÇOTE: alumínio alodinizado e pintado
em epóxi
3- VEDAÇÃO DA HASTE : NBR ou Viton ®
4- BUCHA DE GUIA: aço com inserto de bronze
e PTFE
5- CAMISA: em inox 304
6- ÊMBOLO: tecnoplimero
7- VEDAÇÃO DO ÊMBOLO: poliuretano, NBR
ou Viton ®
8- ANEL MAGNÉTICO: neodimio
9- ANEL “O”RING: NBR ou Viton ®
10- VEDAÇÃO DE AMORTECIMENTO: NBR ou
Viton ®
11- REGULAGEM AMORTECIMENTO: em latão
com sistema de segurança no final, garantindo
abertura total (a partir do Ø16)
12- BUCHA: bronze autolubrificado
13- ANEL GUIA PTFE e ÊMBOLO DE ALUMÍNIO
para as versões alta temperatura.

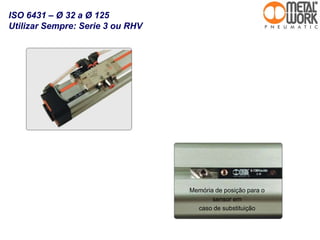

5. Memória de posição para o
sensor em
caso de substituição
ISO 6431 – Ø 32 a Ø 125
Utilizar Sempre: Serie 3 ou RHV

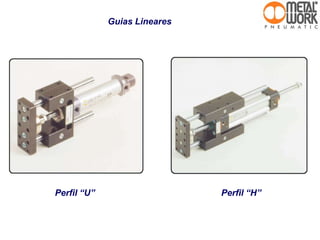

6. Perfil “U”
Guias Lineares
Perfil “H”

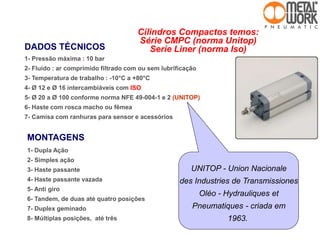

7. Cilindros Compactos temos:
Série CMPC (norma Unitop)
Serie Liner (norma Iso)
1- Pressão máxima : 10 bar
2- Fluído : ar comprimido filtrado com ou sem lubrificação
3- Temperatura de trabalho : -10°C a +80°C
4- Ø 12 e Ø 16 intercambiáveis com ISO
5- Ø 20 a Ø 100 conforme norma NFE 49-004-1 e 2 (UNITOP)
6- Haste com rosca macho ou fêmea
7- Camisa com ranhuras para sensor e acessórios
DADOS TÉCNICOS
1- Dupla Ação
2- Simples ação
3- Haste passante
4- Haste passante vazada
5- Anti giro
6- Tandem, de duas até quatro posições
7- Duplex geminado
8- Múltiplas posições, até três
MONTAGENS
UNITOP - Union Nacionale
des Industries de Transmissiones
Oléo - Hydrauliques et
Pneumatiques - criada em
1963.

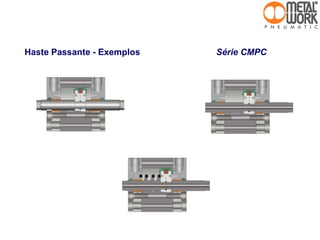

8. Haste Passante - Exemplos Série CMPC

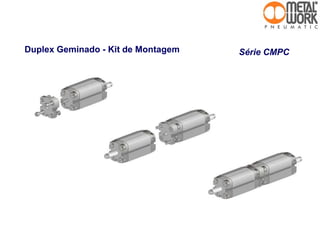

9. Duplex Geminado - Kit de Montagem Série CMPC

10. 0123

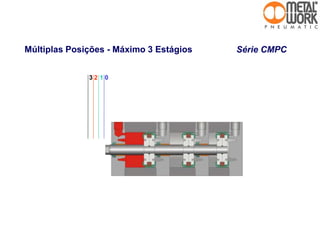

Múltiplas Posições - Máximo 3 Estágios Série CMPC

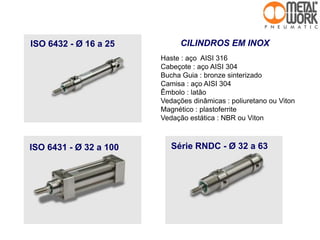

11. ISO 6432 - Ø 16 a 25 CILINDROS EM INOX
ISO 6431 - Ø 32 a 100 Série RNDC - Ø 32 a 63
Haste : aço AISI 316
Cabeçote : aço AISI 304
Bucha Guia : bronze sinterizado
Camisa : aço AISI 304
Êmbolo : latão
Vedações dinâmicas : poliuretano ou Viton
Magnético : plastoferrite
Vedação estática : NBR ou Viton

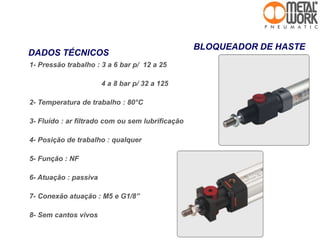

12. BLOQUEADOR DE HASTE
1- Pressão trabalho : 3 a 6 bar p/ 12 a 25
4 a 8 bar p/ 32 a 125
2- Temperatura de trabalho : 80°C
3- Fluído : ar filtrado com ou sem lubrificação
4- Posição de trabalho : qualquer
5- Função : NF
6- Atuação : passiva
7- Conexão atuação : M5 e G1/8”
8- Sem cantos vivos
DADOS TÉCNICOS

13. Diâmetro
180
250
400
650
1100
1600
2500
4000
6300
8700
12/16
20
25
32
40
50
63
80
100
125
Força de Bloqueio (N)
1- CORPO: alumínio alodinizado e anodizado preto
2- PINÇA: latão
3- MOLA: NBR
4- PISTÃO: sintético,Al. alodine e Teflon
5- VEDAÇÕES: NBR

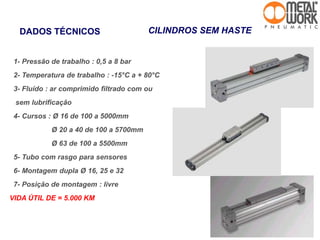

14. 1- Pressão de trabalho : 0,5 a 8 bar
2- Temperatura de trabalho : -15°C a + 80°C
3- Fluído : ar comprimido filtrado com ou
sem lubrificação
4- Cursos : Ø 16 de 100 a 5000mm
Ø 20 a 40 de 100 a 5700mm
Ø 63 de 100 a 5500mm
5- Tubo com rasgo para sensores
6- Montagem dupla Ø 16, 25 e 32
7- Posição de montagem : livre
VIDA ÚTIL DE = 5.000 KM
CILINDROS SEM HASTEDADOS TÉCNICOS

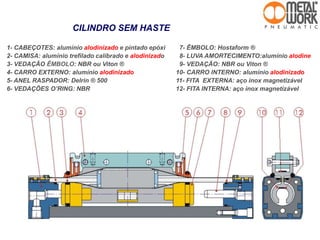

15. 1- CABEÇOTES: alumínio alodinizado e pintado epóxi
2- CAMISA: alumínio trefilado calibrado e alodinizado
3- VEDAÇÃO ÊMBOLO: NBR ou Viton ®
4- CARRO EXTERNO: alumínio alodinizado
5- ANEL RASPADOR: Delrin ® 500
6- VEDAÇÕES O’RING: NBR
7- ÊMBOLO: Hostaform ®
8- LUVA AMORTECIMENTO:alumínio alodine
9- VEDAÇÃO: NBR ou Viton ®
10- CARRO INTERNO: alumínio alodinizado
11- FITA EXTERNA: aço inox magnetizável
12- FITA INTERNA: aço inox magnetizável
CILINDRO SEM HASTE

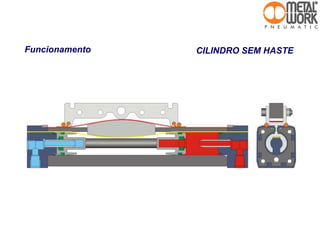

16. Funcionamento CILINDRO SEM HASTE

17. • Diâmetros 16 - 25 - 32 - 40 mm
• Curso Ø 16 de 100 a 1350mm
Ø 25 de 100 a 2300mm
Ø 32 de 100 a 2300mm
Ø 40 de 100 a 2250mm
• Alta carga em várias direções
• A carga é aplicada diretamente no carro suporte e não no
carro do cilindro
• Carro suporte c/ bucha de esferas recirculantes de baixa
manutenção
1 - Cilindro
2 - Guia em aço temperado e retificada
3 - Patin em aço com esferas recirculantes
4 - Carro suporte alumínio alodinizado
CILINDRO SEM HASTE GUIADO

18. • Para cilindros sem haste Ø 16 - 25 - 32 - 40 mm
• Montagem com ou sem a guia de esferas
• Longo curso de regulagem
• Podem ser montados a qualquer momento
• Impacto contra uma cantoneira de aço e não diretamente
sobre o carro do cilindro
5 - Regulagem de fim de curso com 2 porcas
para melhor travamento
6 - Desacelerador com 2 porcas para melhor
fixação
7 - Suporte para desacelerador em alumínio
alodinizado fixado na extremidade da camisa
8 - Cantoneira em aço fixada no carro do cilindro
AMORTECEDOR DE CHOQUES HIDRAULICO

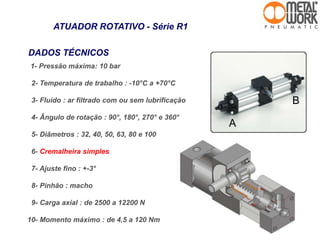

19. ATUADOR ROTATIVO - Série R1
1- Pressão máxima: 10 bar
2- Temperatura de trabalho : -10°C a +70°C
3- Fluído : ar filtrado com ou sem lubrificação
4- Ângulo de rotação : 90°, 180°, 270° e 360°
5- Diâmetros : 32, 40, 50, 63, 80 e 100
6- Cremalheira simples
7- Ajuste fino : +-3°
8- Pinhão : macho
9- Carga axial : de 2500 a 12200 N
10- Momento máximo : de 4,5 a 120 Nm
DADOS TÉCNICOS
A
B

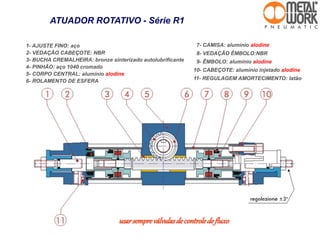

20. 1- AJUSTE FINO: aço
2- VEDAÇÃO CABEÇOTE: NBR
3- BUCHA CREMALHEIRA: bronze sinterizado autolubrificante
4- PINHÃO: aço 1040 cromado
5- CORPO CENTRAL: alumínio alodine
6- ROLAMENTO DE ESFERA
7- CAMISA: alumínio alodine
8- VEDAÇÃO ÊMBOLO:NBR
9- ÊMBOLO: alumínio alodine
10- CABEÇOTE: alumínio injetado alodine
11- REGULAGEM AMORTECIMENTO: latão
usarsempreválvulasdecontroledefluxo
ATUADOR ROTATIVO - Série R1

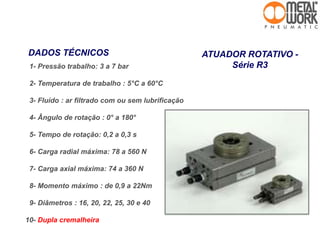

21. 1- Pressão trabalho: 3 a 7 bar
2- Temperatura de trabalho : 5°C a 60°C
3- Fluído : ar filtrado com ou sem lubrificação
4- Ângulo de rotação : 0° a 180°
5- Tempo de rotação: 0,2 a 0,3 s
6- Carga radial máxima: 78 a 560 N
7- Carga axial máxima: 74 a 360 N
8- Momento máximo : de 0,9 a 22Nm
9- Diâmetros : 16, 20, 22, 25, 30 e 40
10- Dupla cremalheira
ATUADOR ROTATIVO -
Série R3
DADOS TÉCNICOS

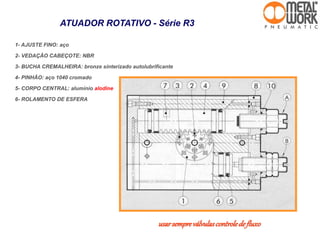

22. 1- AJUSTE FINO: aço
2- VEDAÇÃO CABEÇOTE: NBR
3- BUCHA CREMALHEIRA: bronze sinterizado autolubrificante
4- PINHÃO: aço 1040 cromado
5- CORPO CENTRAL: alumínio alodine
6- ROLAMENTO DE ESFERA
usarsempreválvulascontroledefluxo
ATUADOR ROTATIVO - Série R3
