UNIVERSIDADE CATÓLICA
DE BRASÍLIA
REDES II - 1/2008
ÍNDICE
1. Introdução………………………………………………………………... 3
2. Iniciando o Wireshark…………………………………………………… 4
3. Janela principal…………………………………………………………... 5
3.1 Janela de navegação principal………………………………………...6
4. Menu……………………………………………………………………... 7
5. Menu File………………………………………………………………....8
6. Menu Edit……………………………………………………………….... 11
7. Menu View……………………………………………………………….. 13
8. Menu Go………………………………………………………………..... 17
9. Menu Capture………………………………………………………….....19
10. Menu Analyze…………………………………………………………...... 20
11. Menu Statistics…………………………………………………………....22
12. Menu Help………………………………………………………………...24
13. Barra de Ferramentas Principal…………………………………………...25
14. Ferramenta Filter…………………………………………........................ 27
15. Painel de Lista dos Pacotes………………………………………….........28
16. Painel de Detalhes dos Pacotes…………………………………………...29
17. Painel de Bytes dos Pacotes…………………………………………........30
18. Barra de Status…………………………………………............................31
19. Referências Bibliográficas…………………………………………..........32

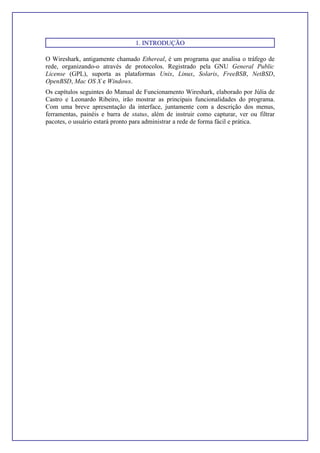

1. INTRODUÇÃO
O Wireshark, antigamente chamado Ethereal, é um programa que analisa o tráfego de
rede, organizando-o através de protocolos. Registrado pela GNU General Public
License (GPL), suporta as plataformas Unix, Linux, Solaris, FreeBSB, NetBSD,
OpenBSD, Mac OS X e Windows.
Os capítulos seguintes do Manual de Funcionamento Wireshark, elaborado por Júlia de
Castro e Leonardo Ribeiro, irão mostrar as principais funcionalidades do programa.
Com uma breve apresentação da interface, juntamente com a descrição dos menus,
ferramentas, painéis e barra de status, além de instruir como capturar, ver ou filtrar
pacotes, o usuário estará pronto para administrar a rede de forma fácil e prática.

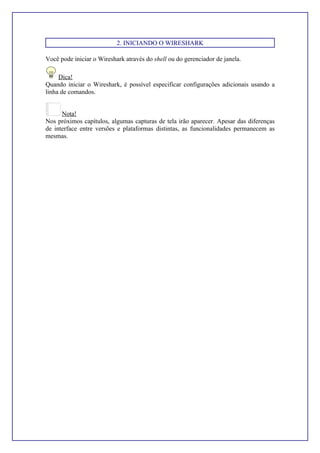

2. INICIANDO O WIRESHARK
Você pode iniciar o Wireshark através do shell ou do gerenciador de janela.
Dica!
Quando iniciar o Wireshark, é possível especificar configurações adicionais usando a
linha de comandos.
Nota!
Nos próximos capítulos, algumas capturas de tela irão aparecer. Apesar das diferenças
de interface entre versões e plataformas distintas, as funcionalidades permanecem as
mesmas.
3. JANELA PRINCIPAL
A imagem a seguir, que exemplifica alguns pacotes sendo capturados ou carregados,
servirá de base para uma breve descrição dos elementos contidos na janela principal do
Wireshark.
Figura 1. Janela principal.
1. O menu (ver seção 4) é usado para iniciar ações;
2. A Barra de Ferramentas Principal (ver seção 13) fornece um rápido acesso aos
itens que são freqüentemente usados;

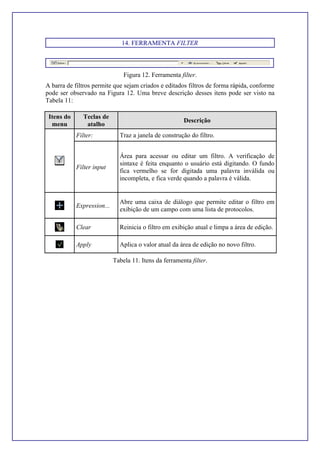

3. A Ferramenta Filter (ver seção 14) fornece um campo para manipular
diretamente o que será exibido pelo filtro;
4. O Painel de Lista dos Pacotes (ver seção 15) exibe um resumo de cada pacote
capturado. Clicando sobre um deles é possível controlar o que será mostrado nos
painéis subseqüentes;
5. O Painel de Detalhes dos Pacotes (ver seção 16) exibe maiores detalhes dos
pacotes selecionados no Painel de Lista dos Pacotes;
6. O Painel de Bytes dos Pacotes (ver seção 17) exibe os dados dos pacotes
selecionados no Painel de Lista dos Pacotes e destaca o campo selecionado no
Painel de Detalhes dos Pacotes;
7. A Barra de Status (ver seção 18) mostra algumas informações detalhadas acerca
do estado atual do programa e dos dados capturados.
Dica!
O layout da janela principal pode ser personalizado modificando as configurações
preferenciais (Edit -> Preferences).

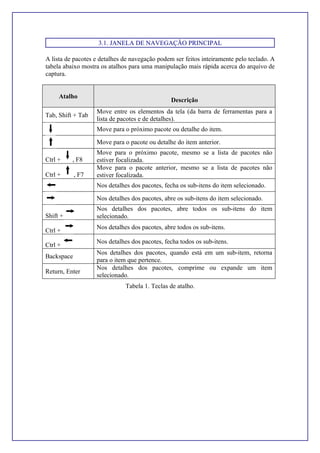

3.1. JANELA DE NAVEGAÇÃO PRINCIPAL
A lista de pacotes e detalhes de navegação podem ser feitos inteiramente pelo teclado. A
tabela abaixo mostra os atalhos para uma manipulação mais rápida acerca do arquivo de
captura.
Atalho
Descrição
Tab, Shift + Tab
Move entre os elementos da tela (da barra de ferramentas para a
lista de pacotes e de detalhes).
Move para o próximo pacote ou detalhe do item.
Move para o pacote ou detalhe do item anterior.
Ctrl + , F8
Move para o próximo pacote, mesmo se a lista de pacotes não
estiver focalizada.
Ctrl + , F7
Move para o pacote anterior, mesmo se a lista de pacotes não
estiver focalizada.
Nos detalhes dos pacotes, fecha os sub-itens do item selecionado.
Nos detalhes dos pacotes, abre os sub-itens do item selecionado.
Shift +
Nos detalhes dos pacotes, abre todos os sub-itens do item
selecionado.
Ctrl +
Nos detalhes dos pacotes, abre todos os sub-itens.
Ctrl +
Nos detalhes dos pacotes, fecha todos os sub-itens.
Backspace
Nos detalhes dos pacotes, quando está em um sub-item, retorna
para o item que pertence.
Return, Enter
Nos detalhes dos pacotes, comprime ou expande um item
selecionado.
Tabela 1. Teclas de atalho.

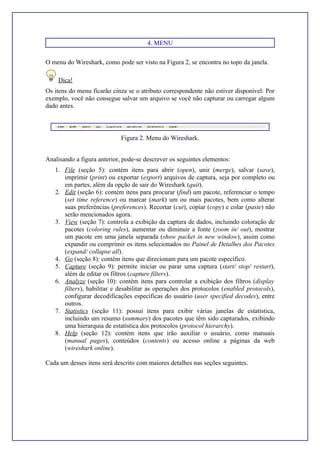

4. MENU
O menu do Wireshark, como pode ser visto na Figura 2, se encontra no topo da janela.
Dica!
Os itens do menu ficarão cinza se o atributo correspondente não estiver disponível. Por
exemplo, você não consegue salvar um arquivo se você não capturar ou carregar algum
dado antes.
Figura 2. Menu do Wireshark.
Analisando a figura anterior, pode-se descrever os seguintes elementos:
1. File (seção 5): contém itens para abrir (open), unir (merge), salvar (save),
imprimir (print) ou exportar (export) arquivos de captura, seja por completo ou
em partes, além da opção de sair do Wireshark (quit).
2. Edit (seção 6): contém itens para procurar (find) um pacote, referenciar o tempo
(set time reference) ou marcar (mark) um ou mais pacotes, bem como alterar
suas preferências (preferences). Recortar (cut), copiar (copy) e colar (paste) não
serão mencionados agora.
3. View (seção 7): controla a exibição da captura de dados, incluindo coloração de
pacotes (coloring rules), aumentar ou diminuir a fonte (zoom in/ out), mostrar
um pacote em uma janela separada (show packet in new window), assim como
expandir ou comprimir os itens selecionados no Painel de Detalhes dos Pacotes
(expand/ collapse all).

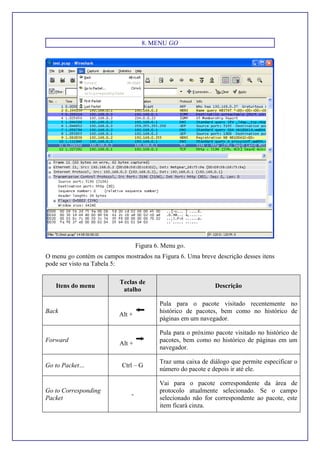

4. Go (seção 8): contém itens que direcionam para um pacote específico.
5. Capture (seção 9): permite iniciar ou parar uma captura (start/ stop/ restart),
além de editar os filtros (capture filters).

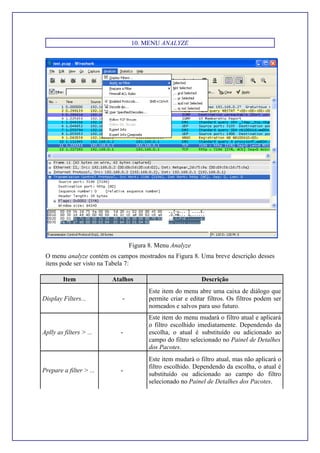

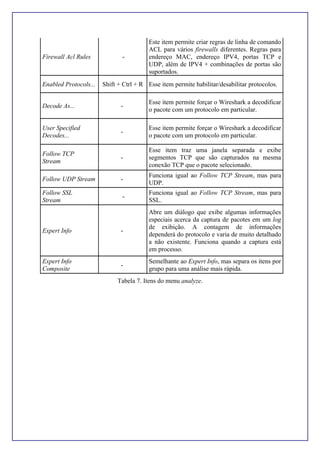

6. Analyze (seção 10): contém itens para controlar a exibição dos filtros (display
filters), habilitar e desabilitar as operações dos protocolos (enabled protocols),
configurar decodificações específicas do usuário (user specified decodes), entre
outros.

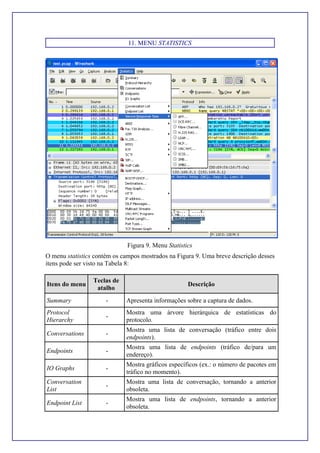

7. Statistics (seção 11): possui itens para exibir várias janelas de estatística,
incluindo um resumo (summary) dos pacotes que têm sido capturados, exibindo
uma hierarquia de estatística dos protocolos (protocol hierarchy).

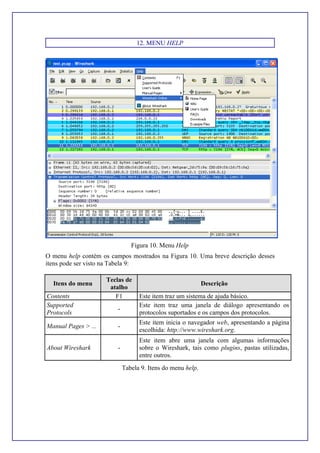

8. Help (seção 12): contém itens que irão auxiliar o usuário, como manuais
(manual pages), conteúdos (contents) ou acesso online a páginas da web
(wireshark online).
Cada um desses itens será descrito com maiores detalhes nas seções seguintes.

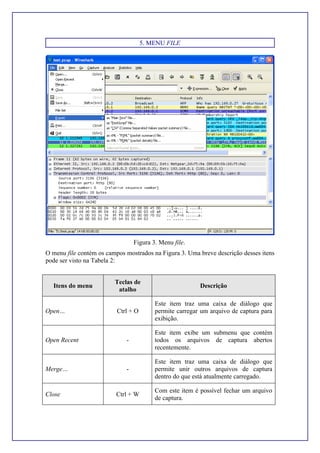

5. MENU FILE
Figura 3. Menu file.
O menu file contém os campos mostrados na Figura 3. Uma breve descrição desses itens
pode ser visto na Tabela 2:
Itens do menu
Teclas de
atalho
Descrição
Open… Ctrl + O
Este item traz uma caixa de diálogo que
permite carregar um arquivo de captura para
exibição.
Open Recent -
Este item exibe um submenu que contém
todos os arquivos de captura abertos
recentemente.
Merge… -
Este item traz uma caixa de diálogo que
permite unir outros arquivos de captura
dentro do que está atualmente carregado.
Close Ctrl + W
Com este item é possível fechar um arquivo
de captura.

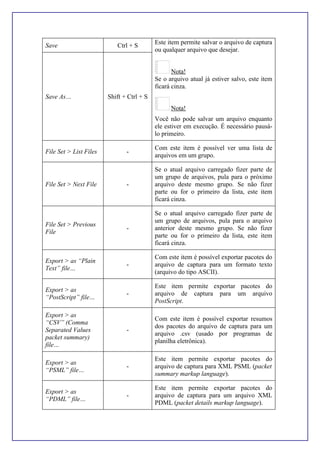

Save Ctrl + S
Save As… Shift + Ctrl + S
Este item permite salvar o arquivo de captura
ou qualquer arquivo que desejar.
Nota!
Se o arquivo atual já estiver salvo, este item
ficará cinza.
Nota!
Você não pode salvar um arquivo enquanto
ele estiver em execução. É necessário pausá-
lo primeiro.
File Set > List Files -
Com este item é possível ver uma lista de
arquivos em um grupo.
File Set > Next File -
Se o atual arquivo carregado fizer parte de
um grupo de arquivos, pula para o próximo
arquivo deste mesmo grupo. Se não fizer
parte ou for o primeiro da lista, este item
ficará cinza.
File Set > Previous
File
-
Se o atual arquivo carregado fizer parte de
um grupo de arquivos, pula para o arquivo
anterior deste mesmo grupo. Se não fizer
parte ou for o primeiro da lista, este item
ficará cinza.
Export > as “Plain
Text” file…
-
Com este item é possível exportar pacotes do
arquivo de captura para um formato texto
(arquivo do tipo ASCII).
Export > as
“PostScript” file…
-
Este item permite exportar pacotes do
arquivo de captura para um arquivo
PostScript.
Export > as
“CSV” (Comma
Separated Values
packet summary)
file…
-
Com este item é possível exportar resumos
dos pacotes do arquivo de captura para um
arquivo .csv (usado por programas de
planilha eletrônica).
Export > as
“PSML” file…
-
Este item permite exportar pacotes do
arquivo de captura para XML PSML (packet
summary markup language).
Export > as
“PDML” file…
-
Este item permite exportar pacotes do
arquivo de captura para um arquivo XML
PDML (packet details markup language).

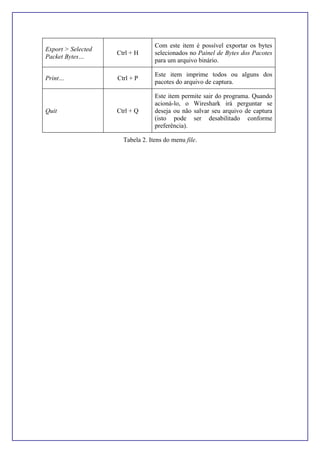

Export > Selected
Packet Bytes…
Ctrl + H
Com este item é possível exportar os bytes
selecionados no Painel de Bytes dos Pacotes
para um arquivo binário.
Print… Ctrl + P
Este item imprime todos ou alguns dos
pacotes do arquivo de captura.
Quit Ctrl + Q
Este item permite sair do programa. Quando
acioná-lo, o Wireshark irá perguntar se
deseja ou não salvar seu arquivo de captura
(isto pode ser desabilitado conforme
preferência).
Tabela 2. Itens do menu file.

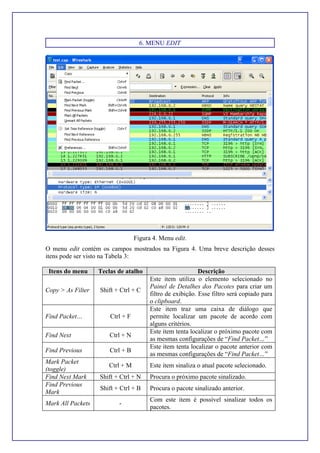

6. MENU EDIT
Figura 4. Menu edit.
O menu edit contém os campos mostrados na Figura 4. Uma breve descrição desses
itens pode ser visto na Tabela 3:
Itens do menu Teclas de atalho Descrição
Copy > As Filter Shift + Ctrl + C
Este item utiliza o elemento selecionado no
Painel de Detalhes dos Pacotes para criar um
filtro de exibição. Esse filtro será copiado para
o clipboard.
Find Packet… Ctrl + F
Este item traz uma caixa de diálogo que
permite localizar um pacote de acordo com
alguns critérios.
Find Next Ctrl + N
Este item tenta localizar o próximo pacote com
as mesmas configurações de “Find Packet…”
Find Previous Ctrl + B
Este item tenta localizar o pacote anterior com
as mesmas configurações de “Find Packet…”
Mark Packet
(toggle)
Ctrl + M Este item sinaliza o atual pacote selecionado.
Find Next Mark Shift + Ctrl + N Procura o próximo pacote sinalizado.
Find Previous
Mark
Shift + Ctrl + B Procura o pacote sinalizado anterior.
Mark All Packets -
Com este item é possível sinalizar todos os
pacotes.
Unmark All
Packets
-
Com este item é possível desmarcar todos os
pacotes sinalizados.
Set Time
Reference
(toggle)
Ctrl + T
Este item referencia o tempo dentro do atual
pacote selecionado.
Find Next
Reference
-
Este item tenta localizar o próximo pacote com
tempo referenciado.
Find Previous
Reference
-
Este item tenta localizar o pacote anterior com
tempo referenciado.
Preferences… Shift + Ctrl + P
Este item traz uma caixa de diálogo que
permite ajustar as preferências conforme
alguns parâmetros.
Tabela 3. Itens do menu edit.

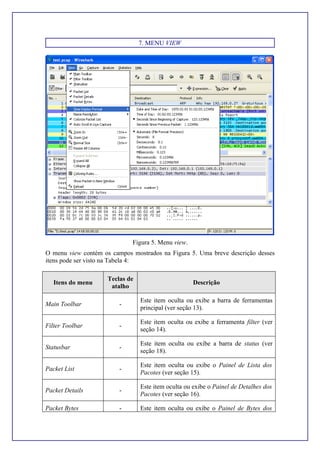

7. MENU VIEW
Figura 5. Menu view.
O menu view contém os campos mostrados na Figura 5. Uma breve descrição desses
itens pode ser visto na Tabela 4:
Itens do menu
Teclas de
atalho
Descrição
Main Toolbar -
Este item oculta ou exibe a barra de ferramentas
principal (ver seção 13).
Filter Toolbar -
Este item oculta ou exibe a ferramenta filter (ver
seção 14).
Statusbar -
Este item oculta ou exibe a barra de status (ver
seção 18).
Packet List -
Este item oculta ou exibe o Painel de Lista dos
Pacotes (ver seção 15).

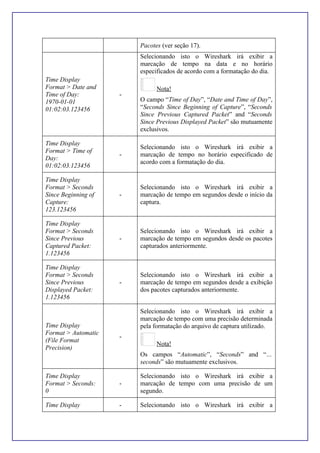

Packet Details -
Este item oculta ou exibe o Painel de Detalhes dos
Pacotes (ver seção 16).
Packet Bytes - Este item oculta ou exibe o Painel de Bytes dos
Pacotes (ver seção 17).
Time Display
Format > Date and
Time of Day:
1970-01-01
01:02:03.123456
-
Selecionando isto o Wireshark irá exibir a
marcação de tempo na data e no horário
especificados de acordo com a formatação do dia.
Nota!
O campo “Time of Day”, “Date and Time of Day”,
“Seconds Since Beginning of Capture”, “Seconds
Since Previous Captured Packet” and “Seconds
Since Previous Displayed Packet” são mutuamente
exclusivos.
Time Display
Format > Time of
Day:
01:02:03.123456
-
Selecionando isto o Wireshark irá exibir a
marcação de tempo no horário especificado de
acordo com a formatação do dia.
Time Display
Format > Seconds
Since Beginning of
Capture:
123.123456
-
Selecionando isto o Wireshark irá exibir a
marcação de tempo em segundos desde o início da
captura.
Time Display
Format > Seconds
Since Previous
Captured Packet:
1.123456
-
Selecionando isto o Wireshark irá exibir a
marcação de tempo em segundos desde os pacotes
capturados anteriormente.
Time Display
Format > Seconds
Since Previous
Displayed Packet:
1.123456
-
Selecionando isto o Wireshark irá exibir a
marcação de tempo em segundos desde a exibição
dos pacotes capturados anteriormente.
Time Display
Format > Automatic
(File Format
Precision)
-
Selecionando isto o Wireshark irá exibir a
marcação de tempo com uma precisão determinada
pela formatação do arquivo de captura utilizado.
Nota!
Os campos “Automatic”, “Seconds” and “…
seconds” são mutuamente exclusivos.
Time Display
Format > Seconds:
0
-
Selecionando isto o Wireshark irá exibir a
marcação de tempo com uma precisão de um
segundo.
Time Display - Selecionando isto o Wireshark irá exibir a
Format > …
seconds: 0…
marcação de tempo com uma precisão de um
segundo, 10-1
segundos, 10-2
segundos, 10-3
segundos, 10-6
segundos ou 10-9
segundos.
Name Resolution >
Resolve Name
-
Este item permite resolver o nome que determina
somente o pacote atual.
Name Resolution >
Enable for MAC
Layer
-
Este item permite controlar se o Wireshark traduz
ou não o endereço MAC em nomes.
Name Resolution >
Enable for Network
Layer
-
Este item permite controlar se o Wireshark traduz
ou não o endereço da rede em nomes.
Name Resolution >
Enable for
Transport Layer
-
Este item permite controlar se o Wireshark traduz
ou não o endereço de transporte em nomes.
Colorize Packet List -
Este item permite controlar se o Wireshark deverá
ou não colorir a lista de pacotes.
Nota!
Habilitando a coloração, ficará mais lento exibir a
captura / carregamento dos arquivos de captura.
Auto Scroll in Live
Capture
-
Este item permite que o Wireshark mostre os
últimos pacotes capturados. Se estiver
desabilitado, o Wireshark adiciona novos pacotes
ao final da lista, mas é necessário descer a barra de
rolagem para visualizá-los.
Zoom In Ctrl++
Aumenta o zoom dos dados dos pacotes (aumenta
o tamanho da fonte).
Zoom Out Ctrl+-
Diminui o zoom dos dados dos pacotes (diminui o
tamanho da fonte).
Normal Size Ctrl+=
Configura o nível do zoom para 100% (o tamanho
da fonte volta para o normal).
Resize All Columns -
Modifica a largura de todas as colunas para ajustar
ao conteúdo.
Expand Subtrees -
Este item expande o item selecionado dentro da
Lista de Detalhes dos Pacotes.
Expand All -
Expande todos os itens e sub-itens da Lista de
Detalhes dos Pacotes.

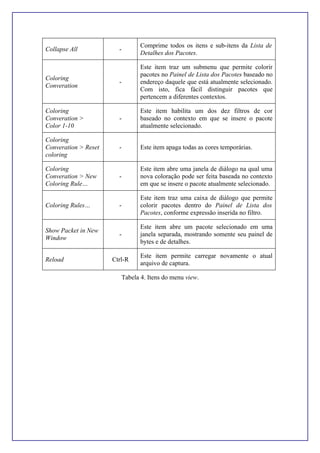

Collapse All -
Comprime todos os itens e sub-itens da Lista de
Detalhes dos Pacotes.
Coloring
Converation
-
Este item traz um submenu que permite colorir
pacotes no Painel de Lista dos Pacotes baseado no
endereço daquele que está atualmente selecionado.
Com isto, fica fácil distinguir pacotes que
pertencem a diferentes contextos.
Coloring
Converation >
Color 1-10
-
Este item habilita um dos dez filtros de cor
baseado no contexto em que se insere o pacote
atualmente selecionado.
Coloring
Converation > Reset
coloring
- Este item apaga todas as cores temporárias.
Coloring
Converation > New
Coloring Rule…
-
Este item abre uma janela de diálogo na qual uma
nova coloração pode ser feita baseada no contexto
em que se insere o pacote atualmente selecionado.
Coloring Rules… -
Este item traz uma caixa de diálogo que permite
colorir pacotes dentro do Painel de Lista dos
Pacotes, conforme expressão inserida no filtro.
Show Packet in New
Window
-
Este item abre um pacote selecionado em uma
janela separada, mostrando somente seu painel de
bytes e de detalhes.
Reload Ctrl-R
Este item permite carregar novamente o atual
arquivo de captura.
Tabela 4. Itens do menu view.
8. MENU GO
Figura 6. Menu go.
O menu go contém os campos mostrados na Figura 6. Uma breve descrição desses itens
pode ser visto na Tabela 5:
Itens do menu
Teclas de
atalho
Descrição
Back
Alt +
Pula para o pacote visitado recentemente no
histórico de pacotes, bem como no histórico de
páginas em um navegador.
Forward
Alt +
Pula para o próximo pacote visitado no histórico de
pacotes, bem como no histórico de páginas em um
navegador.
Go to Packet… Ctrl – G
Traz uma caixa de diálogo que permite especificar o
número do pacote e depois ir até ele.
Go to Corresponding
Packet
-
Vai para o pacote correspondente da área de
protocolo atualmente selecionado. Se o campo
selecionado não for correspondente ao pacote, este
item ficará cinza.
Previous Packet
Ctrl +
Passa para o pacote anterior da lista.
Next Packet
Ctrl +
Passa para o próximo pacote da lista.
First Packet - Pula para o primeiro pacote do arquivo de captura.
Last Packet - Pula para o último pacote do arquivo de captura.
Tabela 5. Itens do menu go.

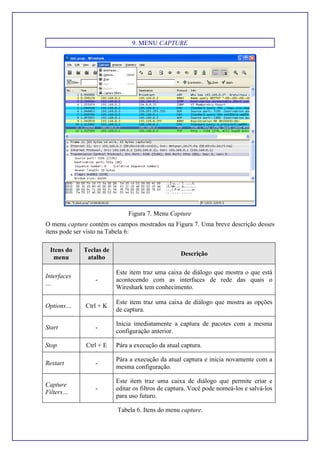

9. MENU CAPTURE
Figura 7. Menu Capture
O menu capture contém os campos mostrados na Figura 7. Uma breve descrição desses
itens pode ser visto na Tabela 6:
Itens do
menu
Teclas de
atalho
Descrição
Interfaces
…
-
Este item traz uma caixa de diálogo que mostra o que está
acontecendo com as interfaces de rede das quais o
Wireshark tem conhecimento.
Options… Ctrl + K
Este item traz uma caixa de diálogo que mostra as opções
de captura.
Start -
Inicia imediatamente a captura de pacotes com a mesma
configuração anterior.
Stop Ctrl + E Pára a execução da atual captura.
Restart -
Pára a execução da atual captura e inicia novamente com a
mesma configuração.
Capture
Filters…
-
Este item traz uma caixa de diálogo que permite criar e
editar os filtros de captura. Você pode nomeá-los e salvá-los
para uso futuro.
Tabela 6. Itens do menu capture.
10. MENU ANALYZE
Figura 8. Menu Analyze
O menu analyze contém os campos mostrados na Figura 8. Uma breve descrição desses
itens pode ser visto na Tabela 7:
Item Atalhos Descrição
Display Filters... -
Este item do menu abre uma caixa de diálogo que
permite criar e editar filtros. Os filtros podem ser
nomeados e salvos para uso futuro.
Aplly as filters > ... -
Este item do menu mudará o filtro atual e aplicará
o filtro escolhido imediatamente. Dependendo da
escolha, o atual é substituído ou adicionado ao
campo do filtro selecionado no Painel de Detalhes
dos Pacotes.
Prepare a filter > ... -
Este item mudará o filtro atual, mas não aplicará o
filtro escolhido. Dependendo da escolha, o atual é
substituído ou adicionado ao campo do filtro
selecionado no Painel de Detalhes dos Pacotes.
Firewall Acl Rules -
Este item permite criar regras de linha de comando
ACL para vários firewalls diferentes. Regras para
endereço MAC, endereço IPV4, portas TCP e
UDP, além de IPV4 + combinações de portas são
suportados.
Enabled Protocols... Shift + Ctrl + R Esse item permite habilitar/desabilitar protocolos.
Decode As... -
Esse item permite forçar o Wireshark a decodificar
o pacote com um protocolo em particular.
User Specified
Decodes...
-
Esse item permite forçar o Wireshark a decodificar
o pacote com um protocolo em particular.
Follow TCP
Stream
-
Esse item traz uma janela separada e exibe
segmentos TCP que são capturados na mesma
conexão TCP que o pacote selecionado.
Follow UDP Stream -
Funciona igual ao Follow TCP Stream, mas para
UDP.
Follow SSL
Stream
-
Funciona igual ao Follow TCP Stream, mas para
SSL.
Expert Info -
Abre um diálogo que exibe algumas informações
especiais acerca da captura de pacotes em um log
de exibição. A contagem de informações
dependerá do protocolo e varia de muito detalhado
a não existente. Funciona quando a captura está
em processo.
Expert Info
Composite
-
Semelhante ao Expert Info, mas separa os itens por
grupo para uma análise mais rápida.
Tabela 7. Itens do menu analyze.
11. MENU STATISTICS
Figura 9. Menu Statistics
O menu statistics contém os campos mostrados na Figura 9. Uma breve descrição desses
itens pode ser visto na Tabela 8:
Itens do menu
Teclas de
atalho
Descrição
Summary - Apresenta informações sobre a captura de dados.
Protocol
Hierarchy
-
Mostra uma árvore hierárquica de estatísticas do
protocolo.
Conversations -
Mostra uma lista de conversação (tráfico entre dois
endpoints).
Endpoints -
Mostra uma lista de endpoints (tráfico de/para um
endereço).
IO Graphs -
Mostra gráficos específicos (ex.: o número de pacotes em
tráfico no momento).
Conversation
List
-
Mostra uma lista de conversação, tornando a anterior
obsoleta.
Endpoint List -
Mostra uma lista de endpoints, tornando a anterior
obsoleta.

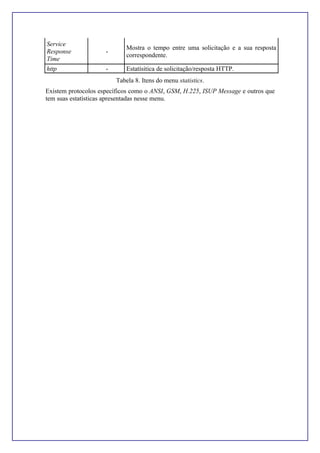

Service
Response
Time
-
Mostra o tempo entre uma solicitação e a sua resposta
correspondente.
http - Estatísitica de solicitação/resposta HTTP.
Tabela 8. Itens do menu statistics.
Existem protocolos específicos como o ANSI, GSM, H.225, ISUP Message e outros que
tem suas estatísticas apresentadas nesse menu.
12. MENU HELP
Figura 10. Menu Help
O menu help contém os campos mostrados na Figura 10. Uma breve descrição desses
itens pode ser visto na Tabela 9:
Itens do menu
Teclas de
atalho
Descrição
Contents F1 Este item traz um sistema de ajuda básico.
Supported
Protocols
-
Este item traz uma janela de diálogo apresentando os
protocolos suportados e os campos dos protocolos.
Manual Pages > ... -
Este item inicia o navegador web, apresentando a página
escolhida: http://www.wireshark.org.
About Wireshark -
Este item abre uma janela com algumas informações
sobre o Wireshark, tais como plugins, pastas utilizadas,
entre outros.
Tabela 9. Itens do menu help.

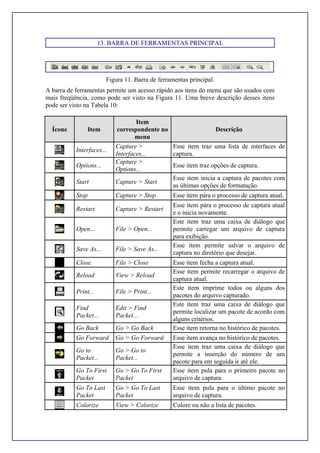

13. BARRA DE FERRAMENTAS PRINCIPAL
Figura 11. Barra de ferramentas principal.
A barra de ferramentas permite um acesso rápido aos itens do menu que são usados com
mais freqüência, como pode ser visto na Figura 11. Uma breve descrição desses itens
pode ser visto na Tabela 10:
Ícone Item
Item
correspondente no
menu
Descrição
Interfaces...
Capture >
Interfaces...
Esse item traz uma lista de interfaces de
captura.
Options...
Capture >
Options...
Esse item traz opções de captura.
Start Capture > Start
Esse item inicia a captura de pacotes com
as últimas opções de formatação.
Stop Capture > Stop Esse item pára o processo de captura atual.
Restart Capture > Restart
Esse item pára o processo de captura atual
e o inicia novamente.
Open... File > Open...
Este item traz uma caixa de diálogo que
permite carregar um arquivo de captura
para exibição.
Save As... File > Save As...
Esse item permite salvar o arquivo de
captura no diretório que desejar.
Close File > Close Esse item fecha a captura atual.
Reload View > Reload
Esse item permite recarregar o arquivo de
captura atual.
Print... File > Print...
Este item imprime todos ou alguns dos
pacotes do arquivo capturado.
Find
Packet...
Edit > Find
Packet...
Este item traz uma caixa de diálogo que
permite localizar um pacote de acordo com
alguns critérios.
Go Back Go > Go Back Esse item retorna no histórico de pacotes.
Go Forward Go > Go Forward Esse item avança no histórico de pacotes.
Go to
Packet...
Go > Go to
Packet...
Esse item traz uma caixa de diálogo que
permite a inserção do número de um
pacote para em seguida ir até ele.
Go To First
Packet
Go > Go To First
Packet
Esse item pula para o primeiro pacote no
arquivo de captura.
Go To Last
Packet
Go > Go To Last
Packet
Esse item pula para o último pacote no
arquivo de captura.
Colorize View > Colorize Colore ou não a lista de pacotes.
Auto Scroll
in
Live Capture
View > Auto Scroll
in Live Capture
Aciona ou não a barra de rolagem
automática enquanto ocorre a captura.
Zoom In View > Zoom In
Aumenta o zoom do pacote de dados
(aumenta o tamanho da fonte).
Zoom Out View > Zoom Out
Diminui o zoom do pacote de dados
(diminui o tamanho da fonte).
Normal Size View > Normal Size Volta o nível de zoom para 100%.
Resize
Columns
View > Resize
Columns
Redimensiona as colunas, de forma que o
conteúdo se ajuste a elas.
Capture
Filters...
Capture > Capture
Filters...
Este item traz uma caixa de diálogo que
permite criar e editar os filtros de captura.
Você pode nomeá-los e salvá-los para uso
futuro.
Display
Filters...
Analyze > Display
Filters...
Este item do menu abre uma caixa de
diálogo que permite criar e editar filtros.
Os filtros podem ser nomeados e salvos
para serem usados no futuro.
Coloring
Rules...
View > Coloring
Rules...
Este item traz uma caixa de diálogo que
permite colorir pacotes no Painel de Lista
dos Pacotes.
Preferences..
.
Edit > Preferences
Este item traz uma caixa de diálogo que
permite ajustar as preferências conforme
alguns parâmetros.
Help Help > Contents
Este item traz uma caixa de diálogo de
ajuda básica.
Tabela 10. Itens da barra de ferramentas principal.
14. FERRAMENTA FILTER
Figura 12. Ferramenta filter.
A barra de filtros permite que sejam criados e editados filtros de forma rápida, conforme
pode ser observado na Figura 12. Uma breve descrição desses itens pode ser visto na
Tabela 11:
Itens do
menu
Teclas de
atalho
Descrição
Filter: Traz a janela de construção do filtro.
Filter input
Área para acessar ou editar um filtro. A verificação de
sintaxe é feita enquanto o usuário está digitando. O fundo
fica vermelho se for digitada uma palavra inválida ou
incompleta, e fica verde quando a palavra é válida.
Expression...
Abre uma caixa de diálogo que permite editar o filtro em
exibição de um campo com uma lista de protocolos.
Clear Reinicia o filtro em exibição atual e limpa a área de edição.
Apply Aplica o valor atual da área de edição no novo filtro.
Tabela 11. Itens da ferramenta filter.

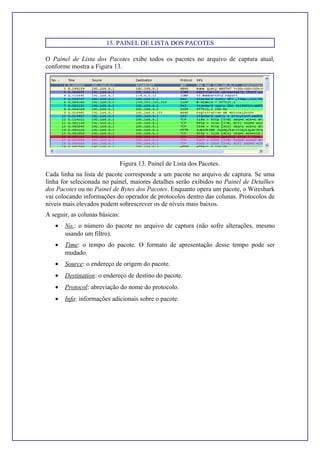

15. PAINEL DE LISTA DOS PACOTES
O Painel de Lista dos Pacotes exibe todos os pacotes no arquivo de captura atual,
conforme mostra a Figura 13.
Figura 13. Painel de Lista dos Pacotes.
Cada linha na lista de pacote corresponde a um pacote no arquivo de captura. Se uma
linha for selecionada no painel, maiores detalhes serão exibidos no Painel de Detalhes
dos Pacotes ou no Painel de Bytes dos Pacotes. Enquanto opera um pacote, o Wireshark
vai colocando informações do operador de protocolos dentro das colunas. Protocolos de
níveis mais elevados podem sobrescrever os de níveis mais baixos.
A seguir, as colunas básicas:
• No.: o número do pacote no arquivo de captura (não sofre alterações, mesmo
usando um filtro).
• Time: o tempo do pacote. O formato de apresentação desse tempo pode ser
mudado.
• Source: o endereço de origem do pacote.
• Destination: o endereço de destino do pacote.
• Protocol: abreviação do nome do protocolo.
• Info: informações adicionais sobre o pacote.

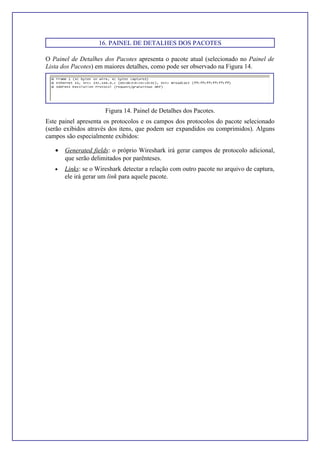

16. PAINEL DE DETALHES DOS PACOTES
O Painel de Detalhes dos Pacotes apresenta o pacote atual (selecionado no Painel de
Lista dos Pacotes) em maiores detalhes, como pode ser observado na Figura 14.
Figura 14. Painel de Detalhes dos Pacotes.
Este painel apresenta os protocolos e os campos dos protocolos do pacote selecionado
(serão exibidos através dos itens, que podem ser expandidos ou comprimidos). Alguns
campos são especialmente exibidos:
• Generated fields: o próprio Wireshark irá gerar campos de protocolo adicional,
que serão delimitados por parênteses.
• Links: se o Wireshark detectar a relação com outro pacote no arquivo de captura,
ele irá gerar um link para aquele pacote.

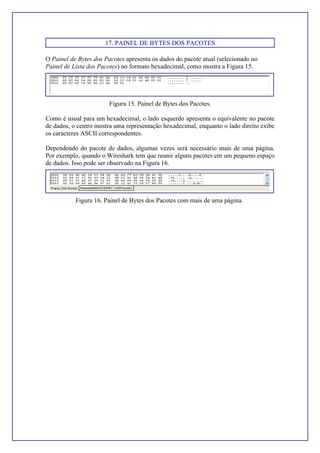

17. PAINEL DE BYTES DOS PACOTES
O Painel de Bytes dos Pacotes apresenta os dados do pacote atual (selecionado no
Painel de Lista dos Pacotes) no formato hexadecimal, como mostra a Figura 15.
Figura 15. Painel de Bytes dos Pacotes.
Como é usual para um hexadecimal, o lado esquerdo apresenta o equivalente no pacote
de dados, o centro mostra uma representação hexadecimal, enquanto o lado direito exibe
os caracteres ASCII correspondentes.
Dependendo do pacote de dados, algumas vezes será necessário mais de uma página.
Por exemplo, quando o Wireshark tem que reunir alguns pacotes em um pequeno espaço
de dados. Isso pode ser observado na Figura 16.
Figura 16. Painel de Bytes dos Pacotes com mais de uma página.
18. BARRA DE STATUS
A barra de status mostra mensagens informativas. Em geral, o lado esquerdo apresentará
informações relacionadas ao contexto, enquanto o lado direito apresentará o número de
pacotes atuais. Essa barra é mostrada pela Figura 17.
Figura 17. Barra de status sem captura de pacotes.
A barra de status ficará desta forma quando não estiver ocorrendo a captura de pacotes.
Do contrário, o lado esquerdo apresentará informações acerca da captura de arquivos,
seu nome, tamanho e o tempo decorrido enquanto estiver sendo capturado. O lado
direito, por sua vez, mostra o número de pacotes que foram capturados. Isto pode ser
observado na Figura 18.
Figura 18. Barra de status com captura de pacotes.
Os seguintes valores são mostrados no lado direito:
• P: o número do pacote capturado.
• D: o número de pacotes sendo exibidos atualmente.
• M: o número de pacotes marcados.
Se for selecionada uma área de protocolo com o Painel de Detalhes dos Pacotes, a barra
ficará conforme mostra a Figura 19.
Figura 19. Barra de status com um campo de pacote selecionado.
REFERÊNCIAS BIBLIOGRÁFICAS
Wireshark. Disponível em http://www.wireshark.org/docs/wsug_html_chunked/ChapterUsing.html.
Acessado em 17 de março de 2008.

Mais conteúdo relacionado

Mais procurados

Apresentação Scratch
Apresentação ScratchApresentação Scratch
Apresentação Scratch
Michele Felkl

Introdução a JavaScript
Introdução a JavaScriptIntrodução a JavaScript
Introdução a JavaScript
Bruno Catão

Modelo de Componentes de IHC
Modelo de Componentes de IHCModelo de Componentes de IHC
Modelo de Componentes de IHC
Felipe J. R. Vieira

Introdução à computação - Aula Prática 4 - Redes de Computadores (Cabeamento ...
Introdução à computação - Aula Prática 4 - Redes de Computadores (Cabeamento ...Introdução à computação - Aula Prática 4 - Redes de Computadores (Cabeamento ...
Introdução à computação - Aula Prática 4 - Redes de Computadores (Cabeamento ...
Leinylson Fontinele

Aula Lógica de Programação - cap1
Aula Lógica de Programação - cap1 Aula Lógica de Programação - cap1
Aula Lógica de Programação - cap1
Cloves da Rocha

Excel Intermediário
Excel IntermediárioExcel Intermediário
Excel Intermediário
aprcds

POO - 22 - Tratamento de Exceções em Java
POO - 22 - Tratamento de Exceções em JavaPOO - 22 - Tratamento de Exceções em Java
POO - 22 - Tratamento de Exceções em Java
Ludimila Monjardim Casagrande

Ética e Informática
Ética e InformáticaÉtica e Informática
Ética e Informática
Marcos Ramon

Introdução ao Word
Introdução ao WordIntrodução ao Word
Introdução ao Word
Artur Coelho

JavaScript - Introdução com Orientação a Objetos
JavaScript - Introdução com Orientação a ObjetosJavaScript - Introdução com Orientação a Objetos
JavaScript - Introdução com Orientação a Objetos
Eduardo Mendes

Html Básico
Html BásicoHtml Básico
Introdução básica aos Navegadores de Internet
Introdução básica aos Navegadores de InternetIntrodução básica aos Navegadores de Internet
Introdução básica aos Navegadores de Internet
Clayton de Almeida Souza

Workshop Prototipação em ux - Como validar uma ideia sem construir o produto
Workshop Prototipação em ux - Como validar uma ideia sem construir o produtoWorkshop Prototipação em ux - Como validar uma ideia sem construir o produto
Workshop Prototipação em ux - Como validar uma ideia sem construir o produto
Carla De Bona

Apresentação sobre Cybersecurity e privacidade
Apresentação sobre Cybersecurity e privacidadeApresentação sobre Cybersecurity e privacidade
Apresentação sobre Cybersecurity e privacidade
Ricardo Maganhati Junior

Curso Java Básico - Aula 01
Curso Java Básico - Aula 01Curso Java Básico - Aula 01
Curso Java Básico - Aula 01
Natanael Fonseca

A comunicação no processo gerencial
A comunicação no processo gerencialA comunicação no processo gerencial
A comunicação no processo gerencial
Karynne Alves do Nascimento

Informática Básica - Aula 02 - A evolução e caracterização dos computadores
Informática Básica - Aula 02 - A evolução e caracterização dos computadoresInformática Básica - Aula 02 - A evolução e caracterização dos computadores
Informática Básica - Aula 02 - A evolução e caracterização dos computadores
Joeldson Costa Damasceno

Algoritmos - Formas de Representação de Algoritmos
Algoritmos - Formas de Representação de AlgoritmosAlgoritmos - Formas de Representação de Algoritmos
Algoritmos - Formas de Representação de Algoritmos
Elaine Cecília Gatto

Linguagem Dart (Google)
Linguagem Dart (Google)Linguagem Dart (Google)
Linguagem Dart (Google)
Prof. Luciano Borges

Plano de aula sobre HTML básico
Plano de aula sobre HTML básicoPlano de aula sobre HTML básico
Plano de aula sobre HTML básico
Silvio Sales do Nascimento Júnior


Mais procurados (20)

Apresentação Scratch
Apresentação ScratchApresentação Scratch
Apresentação Scratch

Introdução a JavaScript
Introdução a JavaScriptIntrodução a JavaScript
Introdução a JavaScript

Modelo de Componentes de IHC
Modelo de Componentes de IHCModelo de Componentes de IHC
Modelo de Componentes de IHC

Introdução à computação - Aula Prática 4 - Redes de Computadores (Cabeamento ...
Introdução à computação - Aula Prática 4 - Redes de Computadores (Cabeamento ...Introdução à computação - Aula Prática 4 - Redes de Computadores (Cabeamento ...
Introdução à computação - Aula Prática 4 - Redes de Computadores (Cabeamento ...

Aula Lógica de Programação - cap1
Aula Lógica de Programação - cap1 Aula Lógica de Programação - cap1
Aula Lógica de Programação - cap1

Excel Intermediário
Excel IntermediárioExcel Intermediário
Excel Intermediário

POO - 22 - Tratamento de Exceções em Java
POO - 22 - Tratamento de Exceções em JavaPOO - 22 - Tratamento de Exceções em Java
POO - 22 - Tratamento de Exceções em Java

Ética e Informática
Ética e InformáticaÉtica e Informática
Ética e Informática

Introdução ao Word
Introdução ao WordIntrodução ao Word
Introdução ao Word

JavaScript - Introdução com Orientação a Objetos
JavaScript - Introdução com Orientação a ObjetosJavaScript - Introdução com Orientação a Objetos
JavaScript - Introdução com Orientação a Objetos

Html Básico
Html BásicoHtml Básico
Html Básico

Introdução básica aos Navegadores de Internet
Introdução básica aos Navegadores de InternetIntrodução básica aos Navegadores de Internet
Introdução básica aos Navegadores de Internet

Workshop Prototipação em ux - Como validar uma ideia sem construir o produto
Workshop Prototipação em ux - Como validar uma ideia sem construir o produtoWorkshop Prototipação em ux - Como validar uma ideia sem construir o produto
Workshop Prototipação em ux - Como validar uma ideia sem construir o produto

Apresentação sobre Cybersecurity e privacidade
Apresentação sobre Cybersecurity e privacidadeApresentação sobre Cybersecurity e privacidade
Apresentação sobre Cybersecurity e privacidade

Curso Java Básico - Aula 01
Curso Java Básico - Aula 01Curso Java Básico - Aula 01
Curso Java Básico - Aula 01

A comunicação no processo gerencial
A comunicação no processo gerencialA comunicação no processo gerencial
A comunicação no processo gerencial

Informática Básica - Aula 02 - A evolução e caracterização dos computadores
Informática Básica - Aula 02 - A evolução e caracterização dos computadoresInformática Básica - Aula 02 - A evolução e caracterização dos computadores
Informática Básica - Aula 02 - A evolução e caracterização dos computadores

Algoritmos - Formas de Representação de Algoritmos
Algoritmos - Formas de Representação de AlgoritmosAlgoritmos - Formas de Representação de Algoritmos
Algoritmos - Formas de Representação de Algoritmos

Linguagem Dart (Google)
Linguagem Dart (Google)Linguagem Dart (Google)
Linguagem Dart (Google)

Plano de aula sobre HTML básico
Plano de aula sobre HTML básicoPlano de aula sobre HTML básico
Plano de aula sobre HTML básico


Semelhante a Manual wireshark

Interfaces windows em c sharp
Interfaces windows em c sharpInterfaces windows em c sharp
Interfaces windows em c sharp
Tiago

Inf basica modulo2
Inf basica modulo2Inf basica modulo2
Inf basica modulo2
Gerzi Frazão

InfBasica_Modulo2.ppt
InfBasica_Modulo2.pptInfBasica_Modulo2.ppt
InfBasica_Modulo2.ppt
AndrPlez1

Manipulando pacotes
Manipulando pacotesManipulando pacotes
Manipulando pacotes
Tiago

Windows
WindowsWindows
Aula6 9º ano
Aula6 9º anoAula6 9º ano
Aula6 9º ano
Luz E Miguel Rolo

Informatica
InformaticaInformatica
Informatica
Denilson Bonfim

Como instalar tudo em ubuntu
Como instalar tudo em ubuntuComo instalar tudo em ubuntu
Como instalar tudo em ubuntu
Celi Jandy Moraes Gomes

Exercícios - Tutorial ETL com Pentaho Data Integration
Exercícios - Tutorial ETL com Pentaho Data IntegrationExercícios - Tutorial ETL com Pentaho Data Integration
Exercícios - Tutorial ETL com Pentaho Data Integration
Jarley Nóbrega


Semelhante a Manual wireshark (9)

Interfaces windows em c sharp
Interfaces windows em c sharpInterfaces windows em c sharp
Interfaces windows em c sharp

Inf basica modulo2
Inf basica modulo2Inf basica modulo2
Inf basica modulo2

InfBasica_Modulo2.ppt
InfBasica_Modulo2.pptInfBasica_Modulo2.ppt
InfBasica_Modulo2.ppt

Manipulando pacotes
Manipulando pacotesManipulando pacotes
Manipulando pacotes

Windows
WindowsWindows
Windows

Aula6 9º ano
Aula6 9º anoAula6 9º ano
Aula6 9º ano

Informatica
InformaticaInformatica
Informatica

Como instalar tudo em ubuntu
Como instalar tudo em ubuntuComo instalar tudo em ubuntu
Como instalar tudo em ubuntu

Exercícios - Tutorial ETL com Pentaho Data Integration
Exercícios - Tutorial ETL com Pentaho Data IntegrationExercícios - Tutorial ETL com Pentaho Data Integration
Exercícios - Tutorial ETL com Pentaho Data Integration


Mais de SoftD Abreu

Documento sem título.pdf
Documento sem título.pdfDocumento sem título.pdf
Documento sem título.pdf
SoftD Abreu

O anticristo friedrich nietzsche
O anticristo   friedrich nietzscheO anticristo   friedrich nietzsche
O anticristo friedrich nietzsche
SoftD Abreu

Humano, demasiado humano ii friedrich nietzsche
Humano, demasiado humano ii   friedrich nietzscheHumano, demasiado humano ii   friedrich nietzsche
Humano, demasiado humano ii friedrich nietzsche
SoftD Abreu

Detecção de intrusão em grades computacionais
Detecção de intrusão em grades computacionaisDetecção de intrusão em grades computacionais
Detecção de intrusão em grades computacionais
SoftD Abreu

Conexão remota e segurança de rede
Conexão remota e segurança de redeConexão remota e segurança de rede
Conexão remota e segurança de rede
SoftD Abreu

A ferramenta rpm
A ferramenta rpmA ferramenta rpm
A ferramenta rpm
SoftD Abreu

Livro do pfsense 2.0
Livro do pfsense 2.0Livro do pfsense 2.0
Livro do pfsense 2.0
SoftD Abreu

Livro nmap mapeador de redes
Livro  nmap mapeador de redesLivro  nmap mapeador de redes
Livro nmap mapeador de redes
SoftD Abreu

Um Modelo de Segurança de Redes para Ambientes Cooperativo
Um Modelo de Segurança de Redes para Ambientes CooperativoUm Modelo de Segurança de Redes para Ambientes Cooperativo
Um Modelo de Segurança de Redes para Ambientes Cooperativo
SoftD Abreu

Teste de Intrusão Em Redes corporativas
Teste de Intrusão Em Redes corporativasTeste de Intrusão Em Redes corporativas
Teste de Intrusão Em Redes corporativas
SoftD Abreu

Roteadores
RoteadoresRoteadores
Roteadores
SoftD Abreu

Hacker inside-vol.-2
Hacker inside-vol.-2Hacker inside-vol.-2
Hacker inside-vol.-2
SoftD Abreu

Hacker inside-vol.-1
Hacker inside-vol.-1Hacker inside-vol.-1
Hacker inside-vol.-1
SoftD Abreu

Gimp
GimpGimp
Apostila linux curso_basico
Apostila linux curso_basicoApostila linux curso_basico
Apostila linux curso_basico
SoftD Abreu

Apostila linux.lmpt
Apostila linux.lmptApostila linux.lmpt
Apostila linux.lmpt
SoftD Abreu

Firewall Iptables - Urubatan Neto
Firewall  Iptables - Urubatan NetoFirewall  Iptables - Urubatan Neto
Firewall Iptables - Urubatan Neto
SoftD Abreu

O impacto da engenharia social na segurança da informaçao
O impacto da engenharia social na segurança da informaçaoO impacto da engenharia social na segurança da informaçao
O impacto da engenharia social na segurança da informaçao
SoftD Abreu

O IMPACTO DA ENGENHARIA SOCIAL NA SEGURANÇA DA INFORMAÇÃO
O IMPACTO DA ENGENHARIA SOCIAL NA SEGURANÇA DA INFORMAÇÃOO IMPACTO DA ENGENHARIA SOCIAL NA SEGURANÇA DA INFORMAÇÃO
O IMPACTO DA ENGENHARIA SOCIAL NA SEGURANÇA DA INFORMAÇÃO
SoftD Abreu

Guia Red Hat 9
Guia Red Hat 9Guia Red Hat 9
Guia Red Hat 9
SoftD Abreu


Mais de SoftD Abreu (20)

Documento sem título.pdf
Documento sem título.pdfDocumento sem título.pdf
Documento sem título.pdf

O anticristo friedrich nietzsche
O anticristo   friedrich nietzscheO anticristo   friedrich nietzsche
O anticristo friedrich nietzsche

Humano, demasiado humano ii friedrich nietzsche
Humano, demasiado humano ii   friedrich nietzscheHumano, demasiado humano ii   friedrich nietzsche
Humano, demasiado humano ii friedrich nietzsche

Detecção de intrusão em grades computacionais
Detecção de intrusão em grades computacionaisDetecção de intrusão em grades computacionais
Detecção de intrusão em grades computacionais

Conexão remota e segurança de rede
Conexão remota e segurança de redeConexão remota e segurança de rede
Conexão remota e segurança de rede

A ferramenta rpm
A ferramenta rpmA ferramenta rpm
A ferramenta rpm

Livro do pfsense 2.0
Livro do pfsense 2.0Livro do pfsense 2.0
Livro do pfsense 2.0

Livro nmap mapeador de redes
Livro  nmap mapeador de redesLivro  nmap mapeador de redes
Livro nmap mapeador de redes

Um Modelo de Segurança de Redes para Ambientes Cooperativo
Um Modelo de Segurança de Redes para Ambientes CooperativoUm Modelo de Segurança de Redes para Ambientes Cooperativo
Um Modelo de Segurança de Redes para Ambientes Cooperativo

Teste de Intrusão Em Redes corporativas
Teste de Intrusão Em Redes corporativasTeste de Intrusão Em Redes corporativas
Teste de Intrusão Em Redes corporativas

Roteadores
RoteadoresRoteadores
Roteadores

Hacker inside-vol.-2
Hacker inside-vol.-2Hacker inside-vol.-2
Hacker inside-vol.-2

Hacker inside-vol.-1
Hacker inside-vol.-1Hacker inside-vol.-1
Hacker inside-vol.-1

Gimp
GimpGimp
Gimp

Apostila linux curso_basico
Apostila linux curso_basicoApostila linux curso_basico
Apostila linux curso_basico

Apostila linux.lmpt
Apostila linux.lmptApostila linux.lmpt
Apostila linux.lmpt

Firewall Iptables - Urubatan Neto
Firewall  Iptables - Urubatan NetoFirewall  Iptables - Urubatan Neto
Firewall Iptables - Urubatan Neto

O impacto da engenharia social na segurança da informaçao
O impacto da engenharia social na segurança da informaçaoO impacto da engenharia social na segurança da informaçao
O impacto da engenharia social na segurança da informaçao

O IMPACTO DA ENGENHARIA SOCIAL NA SEGURANÇA DA INFORMAÇÃO
O IMPACTO DA ENGENHARIA SOCIAL NA SEGURANÇA DA INFORMAÇÃOO IMPACTO DA ENGENHARIA SOCIAL NA SEGURANÇA DA INFORMAÇÃO
O IMPACTO DA ENGENHARIA SOCIAL NA SEGURANÇA DA INFORMAÇÃO

Guia Red Hat 9
Guia Red Hat 9Guia Red Hat 9
Guia Red Hat 9


Último

TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf
TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdfTOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf
TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf
Momento da Informática

Logica de Progamacao - Aula (1) (1).pptx
Logica de Progamacao - Aula (1) (1).pptxLogica de Progamacao - Aula (1) (1).pptx
Logica de Progamacao - Aula (1) (1).pptx
Momento da Informática

História da Rádio- 1936-1970 século XIX .2.pptx
História da Rádio- 1936-1970 século XIX   .2.pptxHistória da Rádio- 1936-1970 século XIX   .2.pptx
História da Rádio- 1936-1970 século XIX .2.pptx
TomasSousa7

Manual-de-Credenciamento ANATER 2023.pdf
Manual-de-Credenciamento ANATER 2023.pdfManual-de-Credenciamento ANATER 2023.pdf
Manual-de-Credenciamento ANATER 2023.pdf
WELITONNOGUEIRA3

Certificado Jornada Python Da Hashtag.pdf
Certificado Jornada Python Da Hashtag.pdfCertificado Jornada Python Da Hashtag.pdf
Certificado Jornada Python Da Hashtag.pdf
joaovmp3

DESENVOLVIMENTO DE SOFTWARE I_aula1-2.pdf
DESENVOLVIMENTO DE SOFTWARE I_aula1-2.pdfDESENVOLVIMENTO DE SOFTWARE I_aula1-2.pdf
DESENVOLVIMENTO DE SOFTWARE I_aula1-2.pdf
Momento da Informática


Último (6)

TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf
TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdfTOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf
TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf

Logica de Progamacao - Aula (1) (1).pptx
Logica de Progamacao - Aula (1) (1).pptxLogica de Progamacao - Aula (1) (1).pptx
Logica de Progamacao - Aula (1) (1).pptx

História da Rádio- 1936-1970 século XIX .2.pptx
História da Rádio- 1936-1970 século XIX   .2.pptxHistória da Rádio- 1936-1970 século XIX   .2.pptx
História da Rádio- 1936-1970 século XIX .2.pptx

Manual-de-Credenciamento ANATER 2023.pdf
Manual-de-Credenciamento ANATER 2023.pdfManual-de-Credenciamento ANATER 2023.pdf
Manual-de-Credenciamento ANATER 2023.pdf

Certificado Jornada Python Da Hashtag.pdf
Certificado Jornada Python Da Hashtag.pdfCertificado Jornada Python Da Hashtag.pdf
Certificado Jornada Python Da Hashtag.pdf

DESENVOLVIMENTO DE SOFTWARE I_aula1-2.pdf
DESENVOLVIMENTO DE SOFTWARE I_aula1-2.pdfDESENVOLVIMENTO DE SOFTWARE I_aula1-2.pdf
DESENVOLVIMENTO DE SOFTWARE I_aula1-2.pdf


Manual wireshark

  • 2. ÍNDICE 1. Introdução………………………………………………………………... 3 2. Iniciando o Wireshark…………………………………………………… 4 3. Janela principal…………………………………………………………... 5 3.1 Janela de navegação principal………………………………………...6 4. Menu……………………………………………………………………... 7 5. Menu File………………………………………………………………....8 6. Menu Edit……………………………………………………………….... 11 7. Menu View……………………………………………………………….. 13 8. Menu Go………………………………………………………………..... 17 9. Menu Capture………………………………………………………….....19 10. Menu Analyze…………………………………………………………...... 20 11. Menu Statistics…………………………………………………………....22 12. Menu Help………………………………………………………………...24 13. Barra de Ferramentas Principal…………………………………………...25 14. Ferramenta Filter…………………………………………........................ 27 15. Painel de Lista dos Pacotes………………………………………….........28 16. Painel de Detalhes dos Pacotes…………………………………………...29 17. Painel de Bytes dos Pacotes…………………………………………........30 18. Barra de Status…………………………………………............................31 19. Referências Bibliográficas…………………………………………..........32
  • 3. 1. INTRODUÇÃO O Wireshark, antigamente chamado Ethereal, é um programa que analisa o tráfego de rede, organizando-o através de protocolos. Registrado pela GNU General Public License (GPL), suporta as plataformas Unix, Linux, Solaris, FreeBSB, NetBSD, OpenBSD, Mac OS X e Windows. Os capítulos seguintes do Manual de Funcionamento Wireshark, elaborado por Júlia de Castro e Leonardo Ribeiro, irão mostrar as principais funcionalidades do programa. Com uma breve apresentação da interface, juntamente com a descrição dos menus, ferramentas, painéis e barra de status, além de instruir como capturar, ver ou filtrar pacotes, o usuário estará pronto para administrar a rede de forma fácil e prática.
  • 4. 2. INICIANDO O WIRESHARK Você pode iniciar o Wireshark através do shell ou do gerenciador de janela. Dica! Quando iniciar o Wireshark, é possível especificar configurações adicionais usando a linha de comandos. Nota! Nos próximos capítulos, algumas capturas de tela irão aparecer. Apesar das diferenças de interface entre versões e plataformas distintas, as funcionalidades permanecem as mesmas.
  • 5. 3. JANELA PRINCIPAL A imagem a seguir, que exemplifica alguns pacotes sendo capturados ou carregados, servirá de base para uma breve descrição dos elementos contidos na janela principal do Wireshark. Figura 1. Janela principal. 1. O menu (ver seção 4) é usado para iniciar ações; 2. A Barra de Ferramentas Principal (ver seção 13) fornece um rápido acesso aos itens que são freqüentemente usados; 3. A Ferramenta Filter (ver seção 14) fornece um campo para manipular diretamente o que será exibido pelo filtro; 4. O Painel de Lista dos Pacotes (ver seção 15) exibe um resumo de cada pacote capturado. Clicando sobre um deles é possível controlar o que será mostrado nos painéis subseqüentes; 5. O Painel de Detalhes dos Pacotes (ver seção 16) exibe maiores detalhes dos pacotes selecionados no Painel de Lista dos Pacotes; 6. O Painel de Bytes dos Pacotes (ver seção 17) exibe os dados dos pacotes selecionados no Painel de Lista dos Pacotes e destaca o campo selecionado no Painel de Detalhes dos Pacotes; 7. A Barra de Status (ver seção 18) mostra algumas informações detalhadas acerca do estado atual do programa e dos dados capturados. Dica! O layout da janela principal pode ser personalizado modificando as configurações preferenciais (Edit -> Preferences).
  • 6. 3.1. JANELA DE NAVEGAÇÃO PRINCIPAL A lista de pacotes e detalhes de navegação podem ser feitos inteiramente pelo teclado. A tabela abaixo mostra os atalhos para uma manipulação mais rápida acerca do arquivo de captura. Atalho Descrição Tab, Shift + Tab Move entre os elementos da tela (da barra de ferramentas para a lista de pacotes e de detalhes). Move para o próximo pacote ou detalhe do item. Move para o pacote ou detalhe do item anterior. Ctrl + , F8 Move para o próximo pacote, mesmo se a lista de pacotes não estiver focalizada. Ctrl + , F7 Move para o pacote anterior, mesmo se a lista de pacotes não estiver focalizada. Nos detalhes dos pacotes, fecha os sub-itens do item selecionado. Nos detalhes dos pacotes, abre os sub-itens do item selecionado. Shift + Nos detalhes dos pacotes, abre todos os sub-itens do item selecionado. Ctrl + Nos detalhes dos pacotes, abre todos os sub-itens. Ctrl + Nos detalhes dos pacotes, fecha todos os sub-itens. Backspace Nos detalhes dos pacotes, quando está em um sub-item, retorna para o item que pertence. Return, Enter Nos detalhes dos pacotes, comprime ou expande um item selecionado. Tabela 1. Teclas de atalho.
  • 7. 4. MENU O menu do Wireshark, como pode ser visto na Figura 2, se encontra no topo da janela. Dica! Os itens do menu ficarão cinza se o atributo correspondente não estiver disponível. Por exemplo, você não consegue salvar um arquivo se você não capturar ou carregar algum dado antes. Figura 2. Menu do Wireshark. Analisando a figura anterior, pode-se descrever os seguintes elementos: 1. File (seção 5): contém itens para abrir (open), unir (merge), salvar (save), imprimir (print) ou exportar (export) arquivos de captura, seja por completo ou em partes, além da opção de sair do Wireshark (quit). 2. Edit (seção 6): contém itens para procurar (find) um pacote, referenciar o tempo (set time reference) ou marcar (mark) um ou mais pacotes, bem como alterar suas preferências (preferences). Recortar (cut), copiar (copy) e colar (paste) não serão mencionados agora. 3. View (seção 7): controla a exibição da captura de dados, incluindo coloração de pacotes (coloring rules), aumentar ou diminuir a fonte (zoom in/ out), mostrar um pacote em uma janela separada (show packet in new window), assim como expandir ou comprimir os itens selecionados no Painel de Detalhes dos Pacotes (expand/ collapse all). 4. Go (seção 8): contém itens que direcionam para um pacote específico. 5. Capture (seção 9): permite iniciar ou parar uma captura (start/ stop/ restart), além de editar os filtros (capture filters). 6. Analyze (seção 10): contém itens para controlar a exibição dos filtros (display filters), habilitar e desabilitar as operações dos protocolos (enabled protocols), configurar decodificações específicas do usuário (user specified decodes), entre outros. 7. Statistics (seção 11): possui itens para exibir várias janelas de estatística, incluindo um resumo (summary) dos pacotes que têm sido capturados, exibindo uma hierarquia de estatística dos protocolos (protocol hierarchy). 8. Help (seção 12): contém itens que irão auxiliar o usuário, como manuais (manual pages), conteúdos (contents) ou acesso online a páginas da web (wireshark online). Cada um desses itens será descrito com maiores detalhes nas seções seguintes.
  • 8. 5. MENU FILE Figura 3. Menu file. O menu file contém os campos mostrados na Figura 3. Uma breve descrição desses itens pode ser visto na Tabela 2: Itens do menu Teclas de atalho Descrição Open… Ctrl + O Este item traz uma caixa de diálogo que permite carregar um arquivo de captura para exibição. Open Recent - Este item exibe um submenu que contém todos os arquivos de captura abertos recentemente. Merge… - Este item traz uma caixa de diálogo que permite unir outros arquivos de captura dentro do que está atualmente carregado. Close Ctrl + W Com este item é possível fechar um arquivo de captura.
  • 9. Save Ctrl + S Save As… Shift + Ctrl + S Este item permite salvar o arquivo de captura ou qualquer arquivo que desejar. Nota! Se o arquivo atual já estiver salvo, este item ficará cinza. Nota! Você não pode salvar um arquivo enquanto ele estiver em execução. É necessário pausá- lo primeiro. File Set > List Files - Com este item é possível ver uma lista de arquivos em um grupo. File Set > Next File - Se o atual arquivo carregado fizer parte de um grupo de arquivos, pula para o próximo arquivo deste mesmo grupo. Se não fizer parte ou for o primeiro da lista, este item ficará cinza. File Set > Previous File - Se o atual arquivo carregado fizer parte de um grupo de arquivos, pula para o arquivo anterior deste mesmo grupo. Se não fizer parte ou for o primeiro da lista, este item ficará cinza. Export > as “Plain Text” file… - Com este item é possível exportar pacotes do arquivo de captura para um formato texto (arquivo do tipo ASCII). Export > as “PostScript” file… - Este item permite exportar pacotes do arquivo de captura para um arquivo PostScript. Export > as “CSV” (Comma Separated Values packet summary) file… - Com este item é possível exportar resumos dos pacotes do arquivo de captura para um arquivo .csv (usado por programas de planilha eletrônica). Export > as “PSML” file… - Este item permite exportar pacotes do arquivo de captura para XML PSML (packet summary markup language). Export > as “PDML” file… - Este item permite exportar pacotes do arquivo de captura para um arquivo XML PDML (packet details markup language).
  • 10. Export > Selected Packet Bytes… Ctrl + H Com este item é possível exportar os bytes selecionados no Painel de Bytes dos Pacotes para um arquivo binário. Print… Ctrl + P Este item imprime todos ou alguns dos pacotes do arquivo de captura. Quit Ctrl + Q Este item permite sair do programa. Quando acioná-lo, o Wireshark irá perguntar se deseja ou não salvar seu arquivo de captura (isto pode ser desabilitado conforme preferência). Tabela 2. Itens do menu file.
  • 11. 6. MENU EDIT Figura 4. Menu edit. O menu edit contém os campos mostrados na Figura 4. Uma breve descrição desses itens pode ser visto na Tabela 3: Itens do menu Teclas de atalho Descrição Copy > As Filter Shift + Ctrl + C Este item utiliza o elemento selecionado no Painel de Detalhes dos Pacotes para criar um filtro de exibição. Esse filtro será copiado para o clipboard. Find Packet… Ctrl + F Este item traz uma caixa de diálogo que permite localizar um pacote de acordo com alguns critérios. Find Next Ctrl + N Este item tenta localizar o próximo pacote com as mesmas configurações de “Find Packet…” Find Previous Ctrl + B Este item tenta localizar o pacote anterior com as mesmas configurações de “Find Packet…” Mark Packet (toggle) Ctrl + M Este item sinaliza o atual pacote selecionado. Find Next Mark Shift + Ctrl + N Procura o próximo pacote sinalizado. Find Previous Mark Shift + Ctrl + B Procura o pacote sinalizado anterior. Mark All Packets - Com este item é possível sinalizar todos os pacotes.
  • 12. Unmark All Packets - Com este item é possível desmarcar todos os pacotes sinalizados. Set Time Reference (toggle) Ctrl + T Este item referencia o tempo dentro do atual pacote selecionado. Find Next Reference - Este item tenta localizar o próximo pacote com tempo referenciado. Find Previous Reference - Este item tenta localizar o pacote anterior com tempo referenciado. Preferences… Shift + Ctrl + P Este item traz uma caixa de diálogo que permite ajustar as preferências conforme alguns parâmetros. Tabela 3. Itens do menu edit.
  • 13. 7. MENU VIEW Figura 5. Menu view. O menu view contém os campos mostrados na Figura 5. Uma breve descrição desses itens pode ser visto na Tabela 4: Itens do menu Teclas de atalho Descrição Main Toolbar - Este item oculta ou exibe a barra de ferramentas principal (ver seção 13). Filter Toolbar - Este item oculta ou exibe a ferramenta filter (ver seção 14). Statusbar - Este item oculta ou exibe a barra de status (ver seção 18). Packet List - Este item oculta ou exibe o Painel de Lista dos Pacotes (ver seção 15). Packet Details - Este item oculta ou exibe o Painel de Detalhes dos Pacotes (ver seção 16). Packet Bytes - Este item oculta ou exibe o Painel de Bytes dos
  • 14. Pacotes (ver seção 17). Time Display Format > Date and Time of Day: 1970-01-01 01:02:03.123456 - Selecionando isto o Wireshark irá exibir a marcação de tempo na data e no horário especificados de acordo com a formatação do dia. Nota! O campo “Time of Day”, “Date and Time of Day”, “Seconds Since Beginning of Capture”, “Seconds Since Previous Captured Packet” and “Seconds Since Previous Displayed Packet” são mutuamente exclusivos. Time Display Format > Time of Day: 01:02:03.123456 - Selecionando isto o Wireshark irá exibir a marcação de tempo no horário especificado de acordo com a formatação do dia. Time Display Format > Seconds Since Beginning of Capture: 123.123456 - Selecionando isto o Wireshark irá exibir a marcação de tempo em segundos desde o início da captura. Time Display Format > Seconds Since Previous Captured Packet: 1.123456 - Selecionando isto o Wireshark irá exibir a marcação de tempo em segundos desde os pacotes capturados anteriormente. Time Display Format > Seconds Since Previous Displayed Packet: 1.123456 - Selecionando isto o Wireshark irá exibir a marcação de tempo em segundos desde a exibição dos pacotes capturados anteriormente. Time Display Format > Automatic (File Format Precision) - Selecionando isto o Wireshark irá exibir a marcação de tempo com uma precisão determinada pela formatação do arquivo de captura utilizado. Nota! Os campos “Automatic”, “Seconds” and “… seconds” são mutuamente exclusivos. Time Display Format > Seconds: 0 - Selecionando isto o Wireshark irá exibir a marcação de tempo com uma precisão de um segundo. Time Display - Selecionando isto o Wireshark irá exibir a
  • 15. Format > … seconds: 0… marcação de tempo com uma precisão de um segundo, 10-1 segundos, 10-2 segundos, 10-3 segundos, 10-6 segundos ou 10-9 segundos. Name Resolution > Resolve Name - Este item permite resolver o nome que determina somente o pacote atual. Name Resolution > Enable for MAC Layer - Este item permite controlar se o Wireshark traduz ou não o endereço MAC em nomes. Name Resolution > Enable for Network Layer - Este item permite controlar se o Wireshark traduz ou não o endereço da rede em nomes. Name Resolution > Enable for Transport Layer - Este item permite controlar se o Wireshark traduz ou não o endereço de transporte em nomes. Colorize Packet List - Este item permite controlar se o Wireshark deverá ou não colorir a lista de pacotes. Nota! Habilitando a coloração, ficará mais lento exibir a captura / carregamento dos arquivos de captura. Auto Scroll in Live Capture - Este item permite que o Wireshark mostre os últimos pacotes capturados. Se estiver desabilitado, o Wireshark adiciona novos pacotes ao final da lista, mas é necessário descer a barra de rolagem para visualizá-los. Zoom In Ctrl++ Aumenta o zoom dos dados dos pacotes (aumenta o tamanho da fonte). Zoom Out Ctrl+- Diminui o zoom dos dados dos pacotes (diminui o tamanho da fonte). Normal Size Ctrl+= Configura o nível do zoom para 100% (o tamanho da fonte volta para o normal). Resize All Columns - Modifica a largura de todas as colunas para ajustar ao conteúdo. Expand Subtrees - Este item expande o item selecionado dentro da Lista de Detalhes dos Pacotes. Expand All - Expande todos os itens e sub-itens da Lista de Detalhes dos Pacotes.
  • 16. Collapse All - Comprime todos os itens e sub-itens da Lista de Detalhes dos Pacotes. Coloring Converation - Este item traz um submenu que permite colorir pacotes no Painel de Lista dos Pacotes baseado no endereço daquele que está atualmente selecionado. Com isto, fica fácil distinguir pacotes que pertencem a diferentes contextos. Coloring Converation > Color 1-10 - Este item habilita um dos dez filtros de cor baseado no contexto em que se insere o pacote atualmente selecionado. Coloring Converation > Reset coloring - Este item apaga todas as cores temporárias. Coloring Converation > New Coloring Rule… - Este item abre uma janela de diálogo na qual uma nova coloração pode ser feita baseada no contexto em que se insere o pacote atualmente selecionado. Coloring Rules… - Este item traz uma caixa de diálogo que permite colorir pacotes dentro do Painel de Lista dos Pacotes, conforme expressão inserida no filtro. Show Packet in New Window - Este item abre um pacote selecionado em uma janela separada, mostrando somente seu painel de bytes e de detalhes. Reload Ctrl-R Este item permite carregar novamente o atual arquivo de captura. Tabela 4. Itens do menu view.
  • 17. 8. MENU GO Figura 6. Menu go. O menu go contém os campos mostrados na Figura 6. Uma breve descrição desses itens pode ser visto na Tabela 5: Itens do menu Teclas de atalho Descrição Back Alt + Pula para o pacote visitado recentemente no histórico de pacotes, bem como no histórico de páginas em um navegador. Forward Alt + Pula para o próximo pacote visitado no histórico de pacotes, bem como no histórico de páginas em um navegador. Go to Packet… Ctrl – G Traz uma caixa de diálogo que permite especificar o número do pacote e depois ir até ele. Go to Corresponding Packet - Vai para o pacote correspondente da área de protocolo atualmente selecionado. Se o campo selecionado não for correspondente ao pacote, este item ficará cinza.
  • 18. Previous Packet Ctrl + Passa para o pacote anterior da lista. Next Packet Ctrl + Passa para o próximo pacote da lista. First Packet - Pula para o primeiro pacote do arquivo de captura. Last Packet - Pula para o último pacote do arquivo de captura. Tabela 5. Itens do menu go.
  • 19. 9. MENU CAPTURE Figura 7. Menu Capture O menu capture contém os campos mostrados na Figura 7. Uma breve descrição desses itens pode ser visto na Tabela 6: Itens do menu Teclas de atalho Descrição Interfaces … - Este item traz uma caixa de diálogo que mostra o que está acontecendo com as interfaces de rede das quais o Wireshark tem conhecimento. Options… Ctrl + K Este item traz uma caixa de diálogo que mostra as opções de captura. Start - Inicia imediatamente a captura de pacotes com a mesma configuração anterior. Stop Ctrl + E Pára a execução da atual captura. Restart - Pára a execução da atual captura e inicia novamente com a mesma configuração. Capture Filters… - Este item traz uma caixa de diálogo que permite criar e editar os filtros de captura. Você pode nomeá-los e salvá-los para uso futuro. Tabela 6. Itens do menu capture.
  • 20. 10. MENU ANALYZE Figura 8. Menu Analyze O menu analyze contém os campos mostrados na Figura 8. Uma breve descrição desses itens pode ser visto na Tabela 7: Item Atalhos Descrição Display Filters... - Este item do menu abre uma caixa de diálogo que permite criar e editar filtros. Os filtros podem ser nomeados e salvos para uso futuro. Aplly as filters > ... - Este item do menu mudará o filtro atual e aplicará o filtro escolhido imediatamente. Dependendo da escolha, o atual é substituído ou adicionado ao campo do filtro selecionado no Painel de Detalhes dos Pacotes. Prepare a filter > ... - Este item mudará o filtro atual, mas não aplicará o filtro escolhido. Dependendo da escolha, o atual é substituído ou adicionado ao campo do filtro selecionado no Painel de Detalhes dos Pacotes.
  • 21. Firewall Acl Rules - Este item permite criar regras de linha de comando ACL para vários firewalls diferentes. Regras para endereço MAC, endereço IPV4, portas TCP e UDP, além de IPV4 + combinações de portas são suportados. Enabled Protocols... Shift + Ctrl + R Esse item permite habilitar/desabilitar protocolos. Decode As... - Esse item permite forçar o Wireshark a decodificar o pacote com um protocolo em particular. User Specified Decodes... - Esse item permite forçar o Wireshark a decodificar o pacote com um protocolo em particular. Follow TCP Stream - Esse item traz uma janela separada e exibe segmentos TCP que são capturados na mesma conexão TCP que o pacote selecionado. Follow UDP Stream - Funciona igual ao Follow TCP Stream, mas para UDP. Follow SSL Stream - Funciona igual ao Follow TCP Stream, mas para SSL. Expert Info - Abre um diálogo que exibe algumas informações especiais acerca da captura de pacotes em um log de exibição. A contagem de informações dependerá do protocolo e varia de muito detalhado a não existente. Funciona quando a captura está em processo. Expert Info Composite - Semelhante ao Expert Info, mas separa os itens por grupo para uma análise mais rápida. Tabela 7. Itens do menu analyze.
  • 22. 11. MENU STATISTICS Figura 9. Menu Statistics O menu statistics contém os campos mostrados na Figura 9. Uma breve descrição desses itens pode ser visto na Tabela 8: Itens do menu Teclas de atalho Descrição Summary - Apresenta informações sobre a captura de dados. Protocol Hierarchy - Mostra uma árvore hierárquica de estatísticas do protocolo. Conversations - Mostra uma lista de conversação (tráfico entre dois endpoints). Endpoints - Mostra uma lista de endpoints (tráfico de/para um endereço). IO Graphs - Mostra gráficos específicos (ex.: o número de pacotes em tráfico no momento). Conversation List - Mostra uma lista de conversação, tornando a anterior obsoleta. Endpoint List - Mostra uma lista de endpoints, tornando a anterior obsoleta.
  • 23. Service Response Time - Mostra o tempo entre uma solicitação e a sua resposta correspondente. http - Estatísitica de solicitação/resposta HTTP. Tabela 8. Itens do menu statistics. Existem protocolos específicos como o ANSI, GSM, H.225, ISUP Message e outros que tem suas estatísticas apresentadas nesse menu.
  • 24. 12. MENU HELP Figura 10. Menu Help O menu help contém os campos mostrados na Figura 10. Uma breve descrição desses itens pode ser visto na Tabela 9: Itens do menu Teclas de atalho Descrição Contents F1 Este item traz um sistema de ajuda básico. Supported Protocols - Este item traz uma janela de diálogo apresentando os protocolos suportados e os campos dos protocolos. Manual Pages > ... - Este item inicia o navegador web, apresentando a página escolhida: http://www.wireshark.org. About Wireshark - Este item abre uma janela com algumas informações sobre o Wireshark, tais como plugins, pastas utilizadas, entre outros. Tabela 9. Itens do menu help.
  • 25. 13. BARRA DE FERRAMENTAS PRINCIPAL Figura 11. Barra de ferramentas principal. A barra de ferramentas permite um acesso rápido aos itens do menu que são usados com mais freqüência, como pode ser visto na Figura 11. Uma breve descrição desses itens pode ser visto na Tabela 10: Ícone Item Item correspondente no menu Descrição Interfaces... Capture > Interfaces... Esse item traz uma lista de interfaces de captura. Options... Capture > Options... Esse item traz opções de captura. Start Capture > Start Esse item inicia a captura de pacotes com as últimas opções de formatação. Stop Capture > Stop Esse item pára o processo de captura atual. Restart Capture > Restart Esse item pára o processo de captura atual e o inicia novamente. Open... File > Open... Este item traz uma caixa de diálogo que permite carregar um arquivo de captura para exibição. Save As... File > Save As... Esse item permite salvar o arquivo de captura no diretório que desejar. Close File > Close Esse item fecha a captura atual. Reload View > Reload Esse item permite recarregar o arquivo de captura atual. Print... File > Print... Este item imprime todos ou alguns dos pacotes do arquivo capturado. Find Packet... Edit > Find Packet... Este item traz uma caixa de diálogo que permite localizar um pacote de acordo com alguns critérios. Go Back Go > Go Back Esse item retorna no histórico de pacotes. Go Forward Go > Go Forward Esse item avança no histórico de pacotes. Go to Packet... Go > Go to Packet... Esse item traz uma caixa de diálogo que permite a inserção do número de um pacote para em seguida ir até ele. Go To First Packet Go > Go To First Packet Esse item pula para o primeiro pacote no arquivo de captura. Go To Last Packet Go > Go To Last Packet Esse item pula para o último pacote no arquivo de captura. Colorize View > Colorize Colore ou não a lista de pacotes.
  • 26. Auto Scroll in Live Capture View > Auto Scroll in Live Capture Aciona ou não a barra de rolagem automática enquanto ocorre a captura. Zoom In View > Zoom In Aumenta o zoom do pacote de dados (aumenta o tamanho da fonte). Zoom Out View > Zoom Out Diminui o zoom do pacote de dados (diminui o tamanho da fonte). Normal Size View > Normal Size Volta o nível de zoom para 100%. Resize Columns View > Resize Columns Redimensiona as colunas, de forma que o conteúdo se ajuste a elas. Capture Filters... Capture > Capture Filters... Este item traz uma caixa de diálogo que permite criar e editar os filtros de captura. Você pode nomeá-los e salvá-los para uso futuro. Display Filters... Analyze > Display Filters... Este item do menu abre uma caixa de diálogo que permite criar e editar filtros. Os filtros podem ser nomeados e salvos para serem usados no futuro. Coloring Rules... View > Coloring Rules... Este item traz uma caixa de diálogo que permite colorir pacotes no Painel de Lista dos Pacotes. Preferences.. . Edit > Preferences Este item traz uma caixa de diálogo que permite ajustar as preferências conforme alguns parâmetros. Help Help > Contents Este item traz uma caixa de diálogo de ajuda básica. Tabela 10. Itens da barra de ferramentas principal.
  • 27. 14. FERRAMENTA FILTER Figura 12. Ferramenta filter. A barra de filtros permite que sejam criados e editados filtros de forma rápida, conforme pode ser observado na Figura 12. Uma breve descrição desses itens pode ser visto na Tabela 11: Itens do menu Teclas de atalho Descrição Filter: Traz a janela de construção do filtro. Filter input Área para acessar ou editar um filtro. A verificação de sintaxe é feita enquanto o usuário está digitando. O fundo fica vermelho se for digitada uma palavra inválida ou incompleta, e fica verde quando a palavra é válida. Expression... Abre uma caixa de diálogo que permite editar o filtro em exibição de um campo com uma lista de protocolos. Clear Reinicia o filtro em exibição atual e limpa a área de edição. Apply Aplica o valor atual da área de edição no novo filtro. Tabela 11. Itens da ferramenta filter.
  • 28. 15. PAINEL DE LISTA DOS PACOTES O Painel de Lista dos Pacotes exibe todos os pacotes no arquivo de captura atual, conforme mostra a Figura 13. Figura 13. Painel de Lista dos Pacotes. Cada linha na lista de pacote corresponde a um pacote no arquivo de captura. Se uma linha for selecionada no painel, maiores detalhes serão exibidos no Painel de Detalhes dos Pacotes ou no Painel de Bytes dos Pacotes. Enquanto opera um pacote, o Wireshark vai colocando informações do operador de protocolos dentro das colunas. Protocolos de níveis mais elevados podem sobrescrever os de níveis mais baixos. A seguir, as colunas básicas: • No.: o número do pacote no arquivo de captura (não sofre alterações, mesmo usando um filtro). • Time: o tempo do pacote. O formato de apresentação desse tempo pode ser mudado. • Source: o endereço de origem do pacote. • Destination: o endereço de destino do pacote. • Protocol: abreviação do nome do protocolo. • Info: informações adicionais sobre o pacote.
  • 29. 16. PAINEL DE DETALHES DOS PACOTES O Painel de Detalhes dos Pacotes apresenta o pacote atual (selecionado no Painel de Lista dos Pacotes) em maiores detalhes, como pode ser observado na Figura 14. Figura 14. Painel de Detalhes dos Pacotes. Este painel apresenta os protocolos e os campos dos protocolos do pacote selecionado (serão exibidos através dos itens, que podem ser expandidos ou comprimidos). Alguns campos são especialmente exibidos: • Generated fields: o próprio Wireshark irá gerar campos de protocolo adicional, que serão delimitados por parênteses. • Links: se o Wireshark detectar a relação com outro pacote no arquivo de captura, ele irá gerar um link para aquele pacote.
  • 30. 17. PAINEL DE BYTES DOS PACOTES O Painel de Bytes dos Pacotes apresenta os dados do pacote atual (selecionado no Painel de Lista dos Pacotes) no formato hexadecimal, como mostra a Figura 15. Figura 15. Painel de Bytes dos Pacotes. Como é usual para um hexadecimal, o lado esquerdo apresenta o equivalente no pacote de dados, o centro mostra uma representação hexadecimal, enquanto o lado direito exibe os caracteres ASCII correspondentes. Dependendo do pacote de dados, algumas vezes será necessário mais de uma página. Por exemplo, quando o Wireshark tem que reunir alguns pacotes em um pequeno espaço de dados. Isso pode ser observado na Figura 16. Figura 16. Painel de Bytes dos Pacotes com mais de uma página.
  • 31. 18. BARRA DE STATUS A barra de status mostra mensagens informativas. Em geral, o lado esquerdo apresentará informações relacionadas ao contexto, enquanto o lado direito apresentará o número de pacotes atuais. Essa barra é mostrada pela Figura 17. Figura 17. Barra de status sem captura de pacotes. A barra de status ficará desta forma quando não estiver ocorrendo a captura de pacotes. Do contrário, o lado esquerdo apresentará informações acerca da captura de arquivos, seu nome, tamanho e o tempo decorrido enquanto estiver sendo capturado. O lado direito, por sua vez, mostra o número de pacotes que foram capturados. Isto pode ser observado na Figura 18. Figura 18. Barra de status com captura de pacotes. Os seguintes valores são mostrados no lado direito: • P: o número do pacote capturado. • D: o número de pacotes sendo exibidos atualmente. • M: o número de pacotes marcados. Se for selecionada uma área de protocolo com o Painel de Detalhes dos Pacotes, a barra ficará conforme mostra a Figura 19. Figura 19. Barra de status com um campo de pacote selecionado.
  • 32. REFERÊNCIAS BIBLIOGRÁFICAS Wireshark. Disponível em http://www.wireshark.org/docs/wsug_html_chunked/ChapterUsing.html. Acessado em 17 de março de 2008.
