O manual apresenta o toolkit LabINO, que permite a programação gráfica do Arduino através do software LabVIEW. O LabINO oferece suporte a diversos sensores, atuadores, displays e comunicação entre Arduinos. O documento explica a instalação do toolkit, introduz conceitos básicos do LabVIEW e apresenta a paleta LabINO com seus blocos de função.

1.

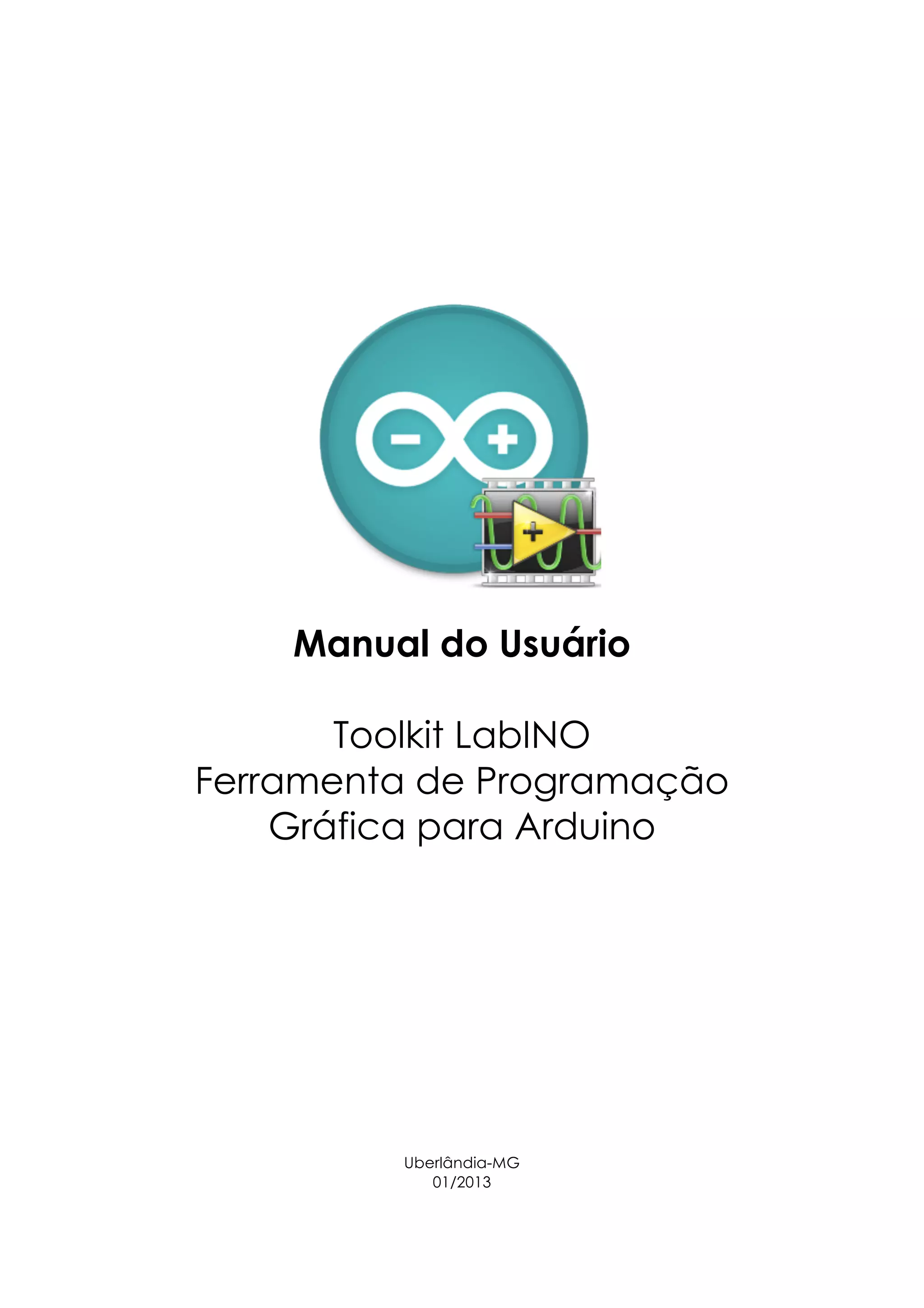

Manual do Usuário
Toolkit LabINO
Ferramenta de Programação
Gráfica para Arduino
Uberlândia-MG
01/2013

3. 1. Apresentação
O LabINO é um kit de ferramentas destinado a programação
gráfica para Arduino via comunicação assíncrona RS-232/USB. O
toolkit foi desenvolvido na plataforma de programação LabVIEW,
utilizando as diversas opções de ferramentas disponíveis no software.
O LabINO possui suporte a vários tipos de sensores analógicos,
atuadores, motores, Display LCD 16x2 ou 20x4, dois sensores ultrasônicos, atuar como Arduino master e ter até 10 Arduinos Slave.
A programação textual, como a linguagem C, é compilada e
executada linha por linha, já a programação com o LabINO é gráfica
utilizando blocos de funções, a linguagem é interpretada e compilada
e sua execução é por fluxo de dados, essa execução traz muitos
benefícios que podem ser logo percebidos na programação, por
exemplo, a facilidade de criar códigos com execução paralela, sem
ter todas as dificuldades da linguagem textual.
O Arduino é controlado via Cabo e comunicação RS-232 Serial
ou alguma comunicação sem fio Serial. Para que ele possa funcionar,
a comunicação entre ele e o computador deve ser constante e sem
interferências, podendo utilizar os mais diversos hardwares de
comunicação tal seja o boud rate de 115200. Para comunicarem
entre si, foi criado um protocolo de comunicação, o protocolo
permite que o usuário sinta que todos os comandos estejam
executando ao mesmo tempo.
Utilizar um computador para fazer o controle do Arduino é muito
interessante em várias áreas da computação e engenharia, o arduino
por natureza necessita de outas placas (Shields) para executar tarefas
que ele não possui, como acessar a internet, enviar e-mails, painel
gráfico, dados do mouse, teclado e joystick, salvar arquivos de texto,
entre outros. É vasta a gama de aplicações do LabINO/LabVIEW com
o arduino.

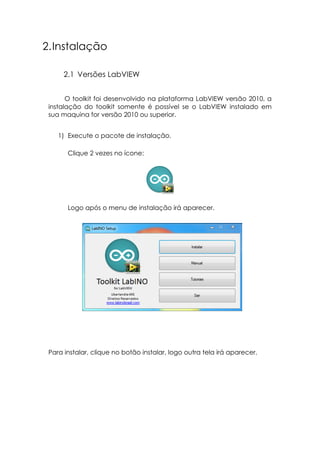

4. 2. Instalação
2.1 Versões LabVIEW
O toolkit foi desenvolvido na plataforma LabVIEW versão 2010, a
instalação do toolkit somente é possível se o LabVIEW instalado em
sua maquina for versão 2010 ou superior.
1) Execute o pacote de instalação.
Clique 2 vezes no ícone:
Logo após o menu de instalação irá aparecer.
Para instalar, clique no botão instalar, logo outra tela irá aparecer.

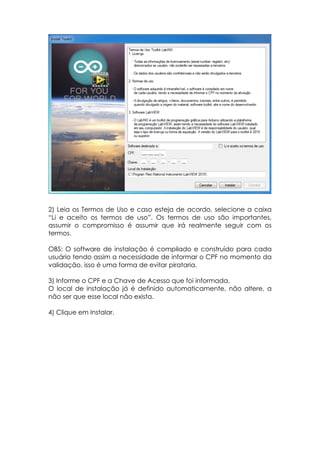

5. 2) Leia os Termos de Uso e caso esteja de acordo, selecione a caixa
“Li e aceito os termos de uso”. Os termos de uso são importantes,
assumir o compromisso é assumir que irá realmente seguir com os
termos.
OBS: O software de instalação é compilado e construído para cada
usuário tendo assim a necessidade de informar o CPF no momento da
validação, isso é uma forma de evitar pirataria.
3) Informe o CPF e a Chave de Acesso que foi informada.
O local de instalação já é definido automaticamente, não altere, a
não ser que esse local não exista.
4) Clique em Instalar.

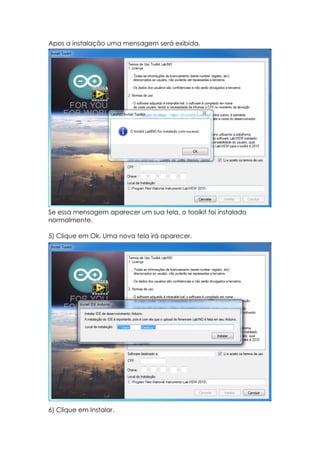

6. Apos a instalação uma mensagem será exibida.
Se essa mensagem aparecer um sua tela, o toolkit foi instalado
normalmente.
5) Clique em Ok. Uma nova tela irá aparecer.
6) Clique em Instalar.

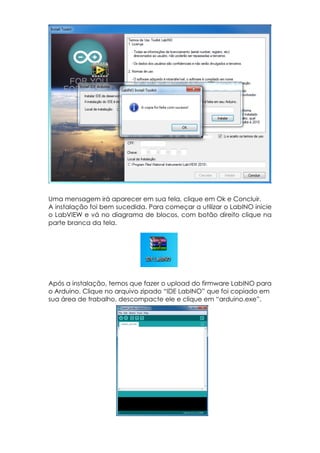

7. Uma mensagem irá aparecer em sua tela, clique em Ok e Concluir.
A instalação foi bem sucedida. Para começar a utilizar o LabINO inicie
o LabVIEW e vá no diagrama de blocos, com botão direito clique na
parte branca da tela.
Após a instalação, temos que fazer o upload do firmware LabINO para
o Arduino. Clique no arquivo zipado “IDE LabINO” que foi copiado em
sua área de trabalho, descompacte ele e clique em “arduino.exe”.

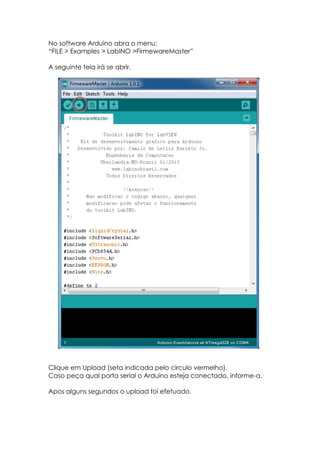

8. No software Arduino abra o menu:
“FILE > Examples > LabINO >FirmewareMaster”
A seguinte tela irá se abrir.
Clique em Upload (seta indicada pelo circulo vermelho).
Caso peça qual porta serial o Arduino esteja conectado, informe-a.
Apos alguns segundos o upload foi efetuado.

9. Para se utilizar Arduinos no modo slave, tende-se fazer o upload do
firmeware. O suporte a arduino slave é feito por endereçamento,
cada arduino possui seu endereço, que varia de 0 a 9. No total são 10
Arduinos slaves e 1 master.
Siga os mesmos passos anteriores, mas dessa vez clique em
FirmewareSlave. “FILE > Examples > LabINO >FirmewareSlave”
0
a
9
O primeiro Arduino possui o endereço 0, os outros são de 1 a 9.
Lembre-se de sempre alterar o endereço antes de fazer o upload ou a
ligação dos terminais.

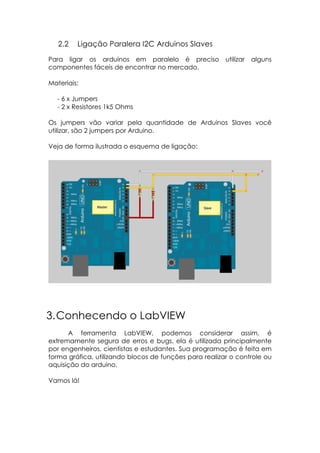

10. 2.2
Ligação Paralera I2C Arduinos Slaves
Para ligar os arduinos em paralelo é preciso
componentes fáceis de encontrar no mercado.
utilizar
alguns
Materiais:
- 6 x Jumpers
- 2 x Resistores 1k5 Ohms
Os jumpers vão variar pela quantidade de Arduinos Slaves você
utilizar, são 2 jumpers por Arduino.
Veja de forma ilustrada o esquema de ligação:
3. Conhecendo o LabVIEW
A ferramenta LabVIEW, podemos considerar assim, é
extremamente segura de erros e bugs, ela é utilizada principalmente
por engenheiros, cientistas e estudantes. Sua programação é feita em
forma gráfica, utilizando blocos de funções para realizar o controle ou
aquisição do arduino.
Vamos lá!

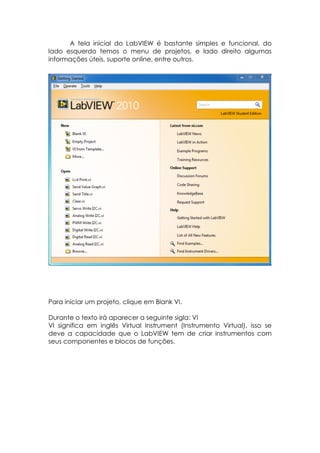

11. A tela inicial do LabVIEW é bastante simples e funcional, do
lado esquerdo temos o menu de projetos, e lado direito algumas
informações úteis, suporte online, entre outros.
Para iniciar um projeto, clique em Blank VI.
Durante o texto irá aparecer a seguinte sigla: VI
VI significa em inglês Virtual Instrument (Instrumento Virtual), isso se
deve a capacidade que o LabVIEW tem de criar instrumentos com
seus componentes e blocos de funções.

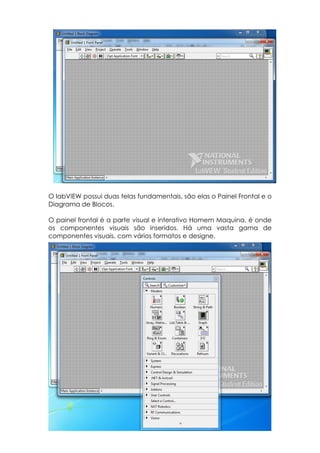

12. O labVIEW possui duas telas fundamentais, são elas o Painel Frontal e o
Diagrama de Blocos.
O painel frontal é a parte visual e interativo Homem Maquina, é onde
os componentes visuais são inseridos. Há uma vasta gama de
componentes visuais, com vários formatos e designe.

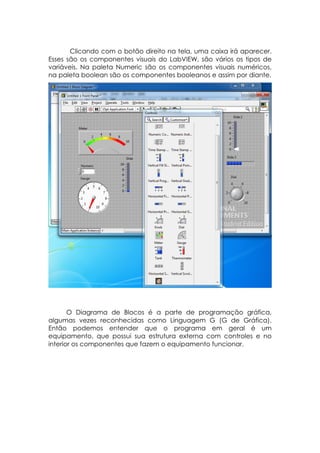

13. Clicando com o botão direito na tela, uma caixa irá aparecer.
Esses são os componentes visuais do LabVIEW, são vários os tipos de
variáveis. Na paleta Numeric são os componentes visuais numéricos,
na paleta boolean são os componentes booleanos e assim por diante.
O Diagrama de Blocos é a parte de programação gráfica,
algumas vezes reconhecidas como Linguagem G (G de Gráfica).
Então podemos entender que o programa em geral é um
equipamento, que possui sua estrutura externa com controles e no
interior os componentes que fazem o equipamento funcionar.

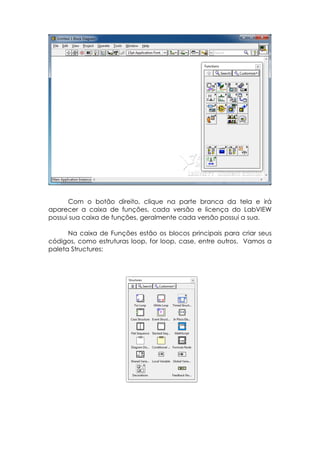

14. Com o botão direito, clique na parte branca da tela e irá
aparecer a caixa de funções, cada versão e licença do LabVIEW
possui sua caixa de funções, geralmente cada versão possui a sua.
Na caixa de Funções estão os blocos principais para criar seus
códigos, como estruturas loop, for loop, case, entre outros. Vamos a
paleta Structures:

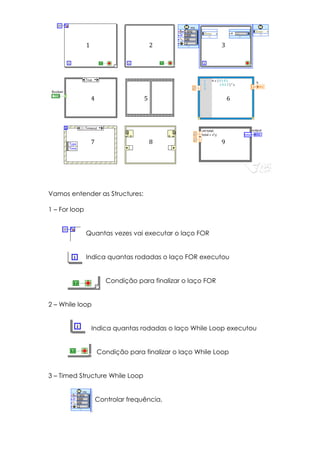

15. 1
2
4
5
8
7
3
6
9
Vamos entender as Structures:
1 – For loop
Quantas vezes vai executar o laço FOR
Indica quantas rodadas o laço FOR executou
Condição para finalizar o laço FOR
2 – While loop
Indica quantas rodadas o laço While Loop executou
Condição para finalizar o laço While Loop
3 – Timed Structure While Loop
Controlar frequência,

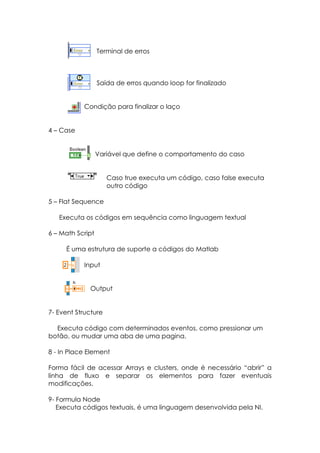

16. Terminal de erros
Saída de erros quando loop for finalizado
Condição para finalizar o laço
4 – Case
Variável que define o comportamento do caso
Caso true executa um código, caso false executa
outro código
5 – Flat Sequence
Executa os códigos em sequência como linguagem textual
6 – Math Script
É uma estrutura de suporte a códigos do Matlab
Input
Output
7- Event Structure
Executa código com determinados eventos, como pressionar um
botão, ou mudar uma aba de uma pagina.
8 - In Place Element
Forma fácil de acessar Arrays e clusters, onde é necessário “abrir” a
linha de fluxo e separar os elementos para fazer eventuais
modificações.
9- Formula Node
Executa códigos textuais, é uma linguagem desenvolvida pela NI.

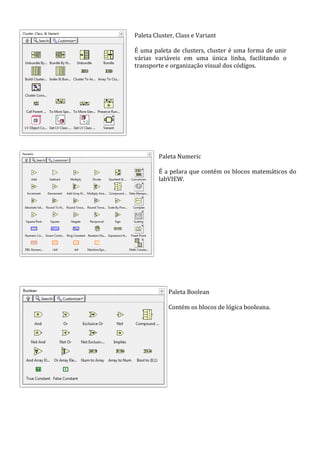

17. Paleta
Cluster,
Class
e
Variant
É
uma
paleta
de
clusters,
cluster
é
uma
forma
de
unir
várias
variáveis
em
uma
única
linha,
facilitando
o
transporte
e
organização
visual
dos
códigos.
Paleta
Numeric
É
a
pelara
que
contém
os
blocos
matemáticos
do
labVIEW.
Paleta
Boolean
Contém
os
blocos
de
lógica
booleana.

18. Paleta
String
Essa
paleta
trata
do
processamento
de
Strings
(palavras,
caracteres,
...).
Conversão
de
String
para
numéricos,
entre
outros.
Paleta
de
Comparações
Faz
comparações
entre
duas
variáveis
e
retorna
valores
booleanos:
verdadeiro
ou
falso.
Paleta
Time
Possui
componentes
relacionados
ao
tempo,
como
data,
hora,
Delay,
Wait,
entre
outros.
Paleta
Graphics
e
sound
Paleta
contem
elementos
para
criar
gráficos,
figuras,
imagens,
emissão
de
beep,
captura
de
som
de
microfones,
gravação
e
reprodução.

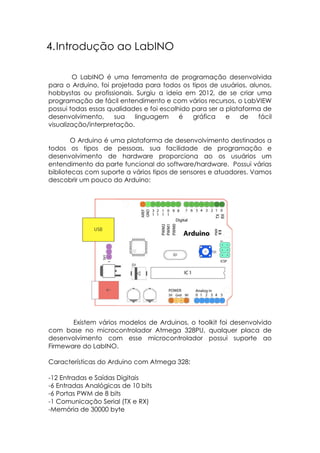

19. 4. Introdução ao LabINO
O LabINO é uma ferramenta de programação desenvolvida
para o Arduino, foi projetada para todos os tipos de usuários, alunos,
hobbystas ou profissionais. Surgiu a ideia em 2012, de se criar uma
programação de fácil entendimento e com vários recursos, o LabVIEW
possui todas essas qualidades e foi escolhido para ser a plataforma de
desenvolvimento,
sua
linguagem
é
gráfica
e
de
fácil
visualização/interpretação.
O Arduino é uma plataforma de desenvolvimento destinados a
todos os tipos de pessoas, sua facilidade de programação e
desenvolvimento de hardware proporciona ao os usuários um
entendimento da parte funcional do software/hardware. Possui várias
bibliotecas com suporte a vários tipos de sensores e atuadores. Vamos
descobrir um pouco do Arduino:
Existem vários modelos de Arduinos, o toolkit foi desenvolvido
com base no microcontrolador Atmega 328PU, qualquer placa de
desenvolvimento com esse microcontrolador possui suporte ao
Firmeware do LabINO.
Características do Arduino com Atmega 328:
-12 Entradas e Saídas Digitais
-6 Entradas Analógicas de 10 bits
-6 Portas PWM de 8 bits
-1 Comunicação Serial (TX e RX)
-Memória de 30000 byte

20. Comunicação
A comunicação entre Arduino/Computador/LabVIEW é muito
importante para boa utilização. A comunicação entre si é feita por RS232 de 115200 boud rate, a velocidade de comunicação máxima
aceita pelo Arduino, o controle é feito por protocolo de comunicação
e apenas funciona com a comunicação limpa entre computador e
Arduino, independentemente do tipo de transmissão dos dados. Isso
quer dizer que; para o Arduino funcionar, sempre ele deve estar
conectado ao computador com a velocidade de 115200, via cabo
ou sem fio. Caso o Arduino seja desconectado indevidamente, um
erro pode ocorrer.
A paleta LabINO
Essa é a Paleta LabINO, na primeira pagina temos os blocos principais;
Configuração, Iniciar, e Finalizar. Logo, temos as pastas de outras
funções.

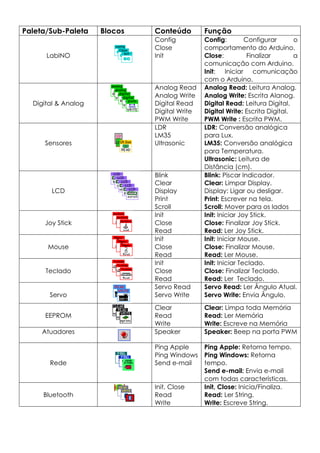

21. Paleta/Sub-Paleta
LabINO
Digital & Analog
Sensores
LCD
Joy Stick
Mouse
Teclado
Servo
EEPROM
Atuadores
Rede
Bluetooth
Blocos
Conteúdo
Função
Config
Close
Init
Blink
Clear
Display
Print
Scroll
Init
Close
Read
Init
Close
Read
Init
Close
Read
Servo Read
Servo Write
Config:
Configurar
o
comportamento do Arduino.
Close:
Finalizar
a
comunicação com Arduino.
Init: Iniciar comunicação
com o Arduino.
Analog Read: Leitura Analog.
Analog Write: Escrita Alanog.
Digital Read: Leitura Digital.
Digital Write: Escrita Digital.
PWM Write : Escrita PWM.
LDR: Conversão analógica
para Lux.
LM35: Conversão analógica
para Temperatura.
Ultrasonic: Leitura de
Distância (cm).
Blink: Piscar Indicador.
Clear: Limpar Display.
Display: Ligar ou desligar.
Print: Escrever na tela.
Scroll: Mover para os lados
Init: Iniciar Joy Stick.
Close: Finalizar Joy Stick.
Read: Ler Joy Stick.
Init: Iniciar Mouse.
Close: Finalizar Mouse.
Read: Ler Mouse.
Init: Iniciar Teclado.
Close: Finalizar Teclado.
Read: Ler Teclado.
Servo Read: Ler Ângulo Atual.
Servo Write: Envia Ângulo.
Clear
Read
Write
Speaker
Clear: Limpa toda Memória
Read: Ler Memória
Write: Escreve na Memória
Speaker: Beep na porta PWM
Analog Read
Analog Write
Digital Read
Digital Write
PWM Write
LDR
LM35
Ultrasonic
Ping Apple
Ping Apple: Retorna tempo.
Ping Windows Ping Windows: Retorna
Send e-mail
tempo.
Send e-mail: Envia e-mail
com todas características.
Init, Close
Init, Close: Inicia/Finaliza.
Read
Read: Ler String.
Write
Write: Escreve String.

22. Serial
Fila
String
Read
Write
Read: Ler String.
Write: Escreve String.
Read Bool
Read Num
Read String
Insert Bool
Insert Num
Insert String
Init
Exit
Flush
Char to Num
Num to Char
Save txt
Analog to V
Conv. Temp
Map
Memoria Stat.
PID
Random
Config
Init
Read Bool: Ler valores bool.
Read Num: Ler valores num.
Read String: Ler String.
Insert Bool: Insere bool.
Insert Num: Insere num.
Insert String: Insere String.
Init: Inicia fila.
Exit: Finaliza fila.
Flush: Limpa fila.
Char to Num: Converte
Num to Char: Converte
Save txt: Salva arquivos .txt.
Analog to V: Converte
valores analógicos em volts.
Conv. Temp: Converte
temperatura.
Map: Mapeia um valor
numérico.
Memoria Stat.: Dados sobre a
memória do PC.
PID: Proporcional Integral
Derivativo.
Random: Gera números
Randomicos.
Config: Configurar Expansão
Init: Iniciar Expansão
Analog Read
Analog Write
Digital Read
Digital Write
PWM Write
Clear
Set Title
Set Value
Write
Analog Read: Leitura Analog.
Analog Write: Escrita Alanog.
Digital Read: Leitura Digital.
Digital Write: Escrita Digital.
PWM Write : Escrita PWM.
Clear: Limpar Gráfico LCD.
Set Title: Informar Titulo.
Set Value: Enviar valor.
Write: Enviar Ângulo
Cálculos
Exp. Arduino
Digital & Analog
LCD Grafico
Servo
Tabela de Blocos de Funções do LabINO

23. Tabela de Delay Natural
Alguns dos blocos de funções do LabINO e no Arduino possui
algum tipo de Delay (Atraso), isso se deve a comunicação entre PC e
Arduino que causa algum tipo de atraso na transmissão dos dados,
nada de alarmante, isso é natural da modelo de transmissão. Veja a
tabela:
Nome
Bloco
Delay (ms)
Analog Read
20
Digital Read
20
Ultra-sonic Read
1
Servo Read
20
EEPROM Read
20
Bluetooth Read
20
Serial Read
20
Analog Read
20
Digital Read
20
Tabela de Delay (Atrasos)

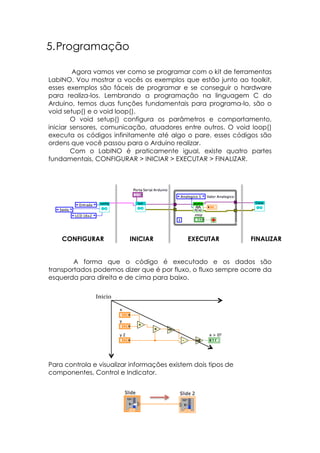

24. 5. Programação
Agora vamos ver como se programar com o kit de ferramentas
LabINO. Vou mostrar a vocês os exemplos que estão junto ao toolkit,
esses exemplos são fáceis de programar e se conseguir o hardware
para realiza-los. Lembrando a programação na linguagem C do
Arduino, temos duas funções fundamentais para programa-lo, são o
void setup() e o void loop().
O void setup() configura os parâmetros e comportamento,
iniciar sensores, comunicação, atuadores entre outros. O void loop()
executa os códigos infinitamente até algo o pare, esses códigos são
ordens que você passou para o Arduino realizar.
Com o LabINO é praticamente igual, existe quatro partes
fundamentais, CONFIGURAR > INICIAR > EXECUTAR > FINALIZAR.
CONFIGURAR
INICIAR
EXECUTAR
FINALIZAR
A forma que o código é executado e os dados são
transportados podemos dizer que é por fluxo, o fluxo sempre ocorre da
esquerda para direita e de cima para baixo.
Inicio
Para controla e visualizar informações existem dois tipos de
componentes, Control e Indicator.

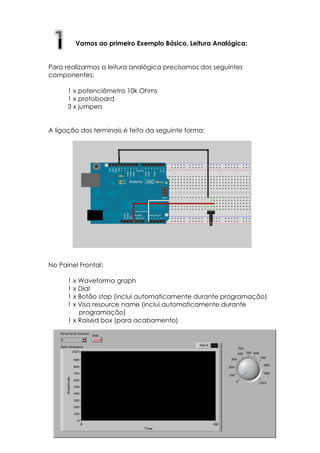

25. Vamos ao primeiro Exemplo Básico, Leitura Analógica:
Para realizarmos a leitura analógica precisamos dos seguintes
componentes:
1 x potenciômetro 10k Ohms
1 x protoboard
3 x jumpers
A ligação dos terminais é feita da seguinte forma:
No Painel Frontal:
1 x Waveforma graph
1 x Dial
1 x Botão stop (inclui automaticamente durante programação)
1 x Visa resource name (inclui automaticamente durante
programação)
1 x Raised box (para acabamento)

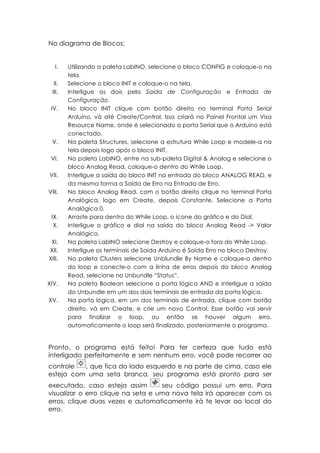

26. No diagrama de Blocos:
I.
II.
III.
IV.
V.
VI.
VII.
VIII.
IX.
X.
XI.
XII.
XIII.
XIV.
XV.
Utilizando a paleta LabINO, selecione o bloco CONFIG e coloque-o na
tela.
Selecione o bloco INIT e coloque-o na tela.
Interligue os dois pela Saída de Configuração e Entrada de
Configuração.
No bloco INIT clique com botão direito no terminal Porta Serial
Arduino, vá até Create/Control. Isso criará no Painel Frontal um Visa
Resource Name, onde é selecionado a porta Serial que o Arduino está
conectado.
Na paleta Structures, selecione a estrutura While Loop e modele-a na
tela depois logo após o bloco INIT.
Na paleta LabINO, entre na sub-paleta Digital & Analog e selecione o
bloco Analog Read, coloque-o dentro do While Loop.
Interligue a saída do bloco INIT na entrada do bloco ANALOG READ, e
da mesma forma a Saída de Erro na Entrada de Erro.
No bloco Analog Read, com o botão direito clique no terminal Porta
Analógica, logo em Create, depois Constante. Selecione a Porta
Analógica 0.
Arraste para dentro do While Loop, o ícone do gráfico e do Dial.
Interligue o gráfico e dial na saída do bloco Analog Read -> Valor
Analógico.
Na paleta LabINO selecione Destroy e coloque-o fora do While Loop.
Interligue os terminais de Saída Arduino é Saída Erro no bloco Destroy.
Na paleta Clusters selecione Unblundle By Name e coloque-o dentro
do loop e conecte-o com a linha de erros depois do bloco Analog
Read, selecione no Unbundle “Status”.
Na paleta Boolean selecione a porta lógica AND e interligue a saída
do Unbundle em um dos dois terminais de entrada da porta lógica.
Na porta lógica, em um dos terminais de entrada, clique com botão
direito, vá em Create, e crie um novo Control. Esse botão vai servir
para finalizar o loop, ou então se houver algum erro,
automaticamente o loop será finalizado, posteriormente o programa.
Pronto, o programa está feito! Para ter certeza que tudo está
interligado perfeitamente e sem nenhum erro, você pode recorrer ao
controle
, que fica do lado esquerdo e na parte de cima, caso ele
esteja com uma seta branca, seu programa está pronto para ser
executado, caso esteja assim
seu código possui um erro. Para
visualizar o erro clique na seta e uma nova tela irá aparecer com os
erros, clique duas vezes e automaticamente irá te levar ao local do
erro.

27. Vamos ver como ficou o código:
Vamos ao segundo Exemplo Básico, Leitura Digital:
Bom, neste exemplo vamos criar um código para leitura Digital,
a leitura digital apenas retorna dois tipos de valores: true (verdadeiro)
ou false (falso). É como ligar uma lâmpada, quando estiver acessa é
true, se estiver desligada é false.
Já que o programa anterior é parecido com esse, apenas vou
indicar os componentes a serem usados neste exemplo:
1 x push button
1 x resistor de 330 Ohms
3 x Jumpers
A ligação dos terminais é feita da seguinte forma:

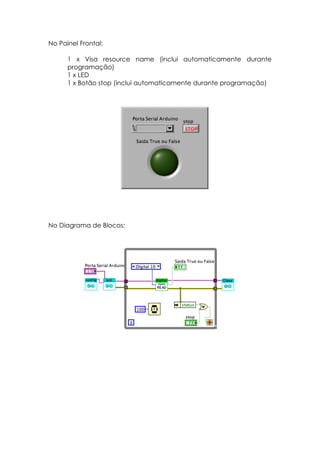

28. No Painel Frontal:
1 x Visa resource name (inclui automaticamente durante
programação)
1 x LED
1 x Botão stop (inclui automaticamente durante programação)
No Diagrama de Blocos:

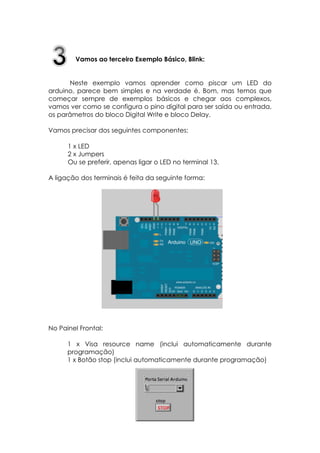

29. Vamos ao terceiro Exemplo Básico, Blink:
Neste exemplo vamos aprender como piscar um LED do
arduino, parece bem simples e na verdade é. Bom, mas temos que
começar sempre de exemplos básicos e chegar aos complexos,
vamos ver como se configura o pino digital para ser saída ou entrada,
os parâmetros do bloco Digital Write e bloco Delay.
Vamos precisar dos seguintes componentes:
1 x LED
2 x Jumpers
Ou se preferir, apenas ligar o LED no terminal 13.
A ligação dos terminais é feita da seguinte forma:
No Painel Frontal:
1 x Visa resource name (inclui automaticamente durante
programação)
1 x Botão stop (inclui automaticamente durante programação)

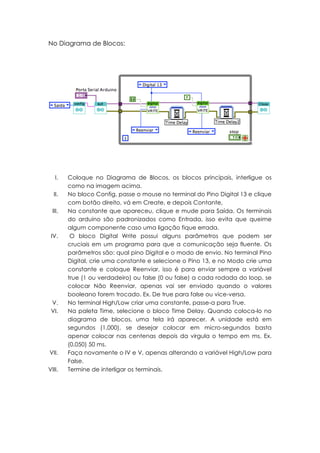

30. No Diagrama de Blocos:
I.
II.
III.
IV.
V.
VI.
VII.
VIII.
Coloque no Diagrama de Blocos, os blocos principais, interligue os
como na imagem acima.
No bloco Config, passe o mouse no terminal do Pino Digital 13 e clique
com botão direito, vá em Create, e depois Contante,
Na constante que apareceu, clique e mude para Saída. Os terminais
do arduino são padronizados como Entrada, isso evita que queime
algum componente caso uma ligação fique errada.
O bloco Digital Write possui alguns parâmetros que podem ser
cruciais em um programa para que a comunicação seja fluente. Os
parâmetros são: qual pino Digital e o modo de envio. No terminal Pino
Digital, crie uma constante e selecione o Pino 13, e no Modo crie uma
constante e coloque Reenviar, isso é para enviar sempre a variável
true (1 ou verdadeiro) ou false (0 ou false) a cada rodada do loop, se
colocar Não Reenviar, apenas vai ser enviado quando o valores
booleano forem trocado. Ex. De true para false ou vice-versa.
No terminal High/Low criar uma constante, passe-a para True.
Na paleta Time, selecione o bloco Time Delay. Quando coloca-lo no
diagrama de blocos, uma tela irá aparecer. A unidade está em
segundos (1,000), se desejar colocar em micro-segundos basta
apenar colocar nas centenas depois da virgula o tempo em ms. Ex.
(0,050) 50 ms.
Faça novamente o IV e V, apenas alterando a variável High/Low para
False.
Termine de interligar os terminais.

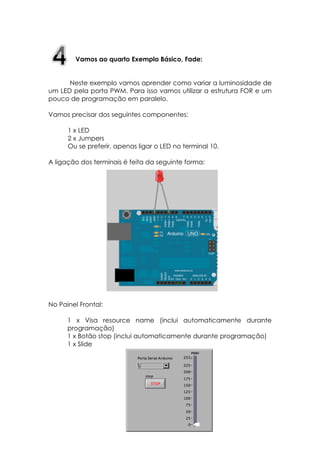

31. Vamos ao quarto Exemplo Básico, Fade:
Neste exemplo vamos aprender como variar a luminosidade de
um LED pela porta PWM. Para isso vamos utilizar a estrutura FOR e um
pouco de programação em paralelo.
Vamos precisar dos seguintes componentes:
1 x LED
2 x Jumpers
Ou se preferir, apenas ligar o LED no terminal 10.
A ligação dos terminais é feita da seguinte forma:
No Painel Frontal:
1 x Visa resource name (inclui automaticamente durante
programação)
1 x Botão stop (inclui automaticamente durante programação)
1 x Slide

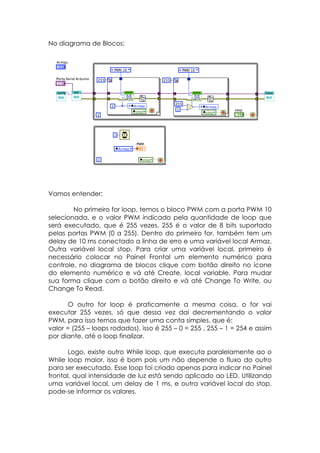

32. No diagrama de Blocos:
Vamos entender:
No primeiro for loop, temos o bloco PWM com a porta PWM 10
selecionada, e o valor PWM indicado pela quantidade de loop que
será executado, que é 255 vezes. 255 é o valor de 8 bits suportado
pelas portas PWM (0 a 255). Dentro do primeiro for, também tem um
delay de 10 ms conectado a linha de erro e uma variável local Armaz.
Outra variável local stop. Para criar uma variável local, primeiro é
necessário colocar no Painel Frontal um elemento numérico para
controle, no diagrama de blocos clique com botão direito no ícone
do elemento numérico e vá até Create, local variable. Para mudar
sua forma clique com o botão direito e vá até Change To Write, ou
Change To Read.
O outro for loop é praticamente a mesma coisa, o for vai
executar 255 vezes, só que dessa vez dai decrementando o valor
PWM, para isso temos que fazer uma conta simples, que é:
valor = (255 – loops rodados), isso é 255 – 0 = 255 , 255 – 1 = 254 e assim
por diante, até o loop finalizar.
Logo, existe outro While loop, que executa paralelamente ao o
While loop maior, isso é bom pois um não depende o fluxo do outro
para ser executado. Esse loop foi criado apenas para indicar no Painel
frontal, qual intensidade de luz está sendo aplicado ao LED. Utilizando
uma variável local, um delay de 1 ms, e outra variável local do stop,
pode-se informar os valores.

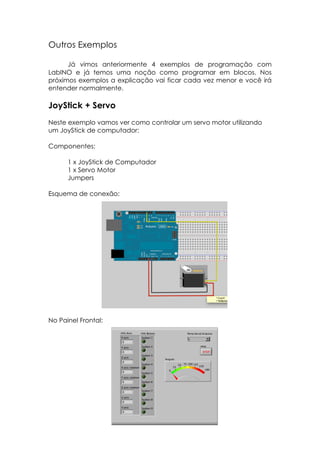

33. Outros Exemplos
Já vimos anteriormente 4 exemplos de programação com
LabINO e já temos uma noção como programar em blocos. Nos
próximos exemplos a explicação vai ficar cada vez menor e você irá
entender normalmente.
JoyStick + Servo
Neste exemplo vamos ver como controlar um servo motor utilizando
um JoyStick de computador:
Componentes:
1 x JoyStick de Computador
1 x Servo Motor
Jumpers
Esquema de conexão:
No Painel Frontal:

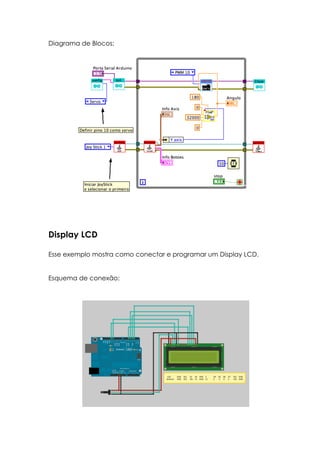

34. Diagrama de Blocos:
Display LCD
Esse exemplo mostra como conectar e programar um Display LCD.
Esquema de conexão:

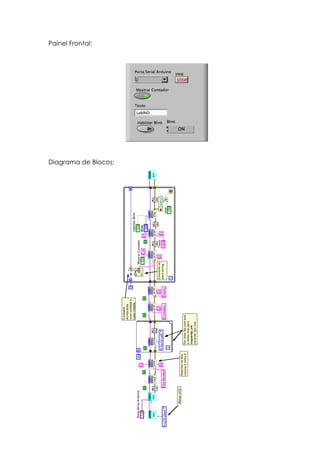

35. Painel Frontal:
Diagrama de Blocos:

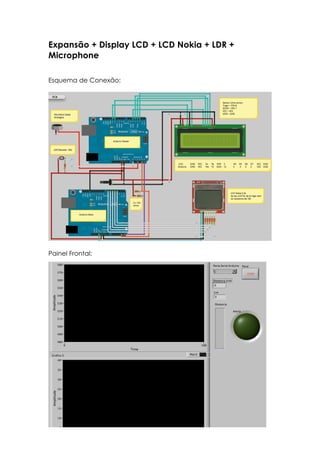

36. Expansão + Display LCD + LCD Nokia + LDR +
Microphone
Esquema de Conexão:
Painel Frontal:

37. Diagrama de Blocos:

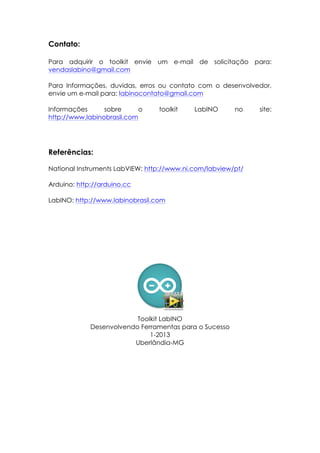

38. Contato:
Para adquirir o toolkit envie um e-mail de solicitação para:
vendaslabino@gmail.com
Para Informações, duvidas, erros ou contato com o desenvolvedor,
envie um e-mail para: labinocontato@gmail.com
Informações
sobre
o
http://www.labinobrasil.com
toolkit
LabINO
no
Referências:
National Instruments LabVIEW: http://www.ni.com/labview/pt/
Arduino: http://arduino.cc
LabINO: http://www.labinobrasil.com
Toolkit LabINO
Desenvolvendo Ferramentas para o Sucesso
1-2013
Uberlândia-MG
site:
