Apresentando o Software

O software Resolução mínima de placa vídeo de 1024x768
pixels;
Espaço mínimo em disco de 600 MB.
O DutotecCAD® é um plugin para AutoCAD®. O soft-
ware acrescenta ferramentas que facilitam a realização
de projetos de cabeamento e não interfere nas demais Versões do AutoCAD
funções do AutoCAD®.
O DutotecCAD® funciona nas versões 2004 à 2011 do
Caso o usuário não possua o AutoCAD® instalado no AutoCAD®
seu computador, e em condições de pleno uso, não
será possível utilizar o DutotecCAD®. Acionamento
A barra de ferramentas não será carregada automati-
Iniciando camente.
Depois de instalado o DutotecCAD®, é necessário abrir
Configurações Mínimas o AutoCAD®.
Na área de trabalho do AutoCAD®, aparecerá um
As configurações mínimas do computador exigidas botão aguardando a solicitação do usuário para car-
para a instalação do DutotecCAD® são: regar o DutotecCAD® e um menu na barra de títulos
chamado DutotecCAD®.
AutoCAD® 2004 à 2011, 32 e 64 bits, instalado e
funcionando;
Sistema operacional Windows 2003®, Windows
XP®, Windows Vista®, Windows 7®, 32 e 64 bits;

4


Na barra de títulos, depois de instalado, haverá um taxas de ocupação.
menu chamado DutotecCAD®, no qual estarão di-
sponíveis os seguintes recursos: Detalhe: Indicação automáticas, detalhamento de
racks e esquema vertical, além da listagem de materi-
ais.

Abre o DutotecCAD®: carrega o programa e abre a
barra de ferramentas.
Sobre o DutotecCAD®: abre um quadro apre-
O programa pode ser carregado das maneiras descri- sentando informações sobre a versão, tecnologia e
tas a seguir: direitos autorais do software;
Clicando no ícone do DutotecCAD® na barra de fer-
ramentas do AutoCAD®; Barra de Ferramentas
Selecionando ‘Abre o DutotecCAD’ no menu Duto-
tecCAD® na barra de títulos do AutoCAD®; O software será apresentado na forma de uma barra
Ao abrir um projeto feito pelo DutotecCAD®; de ferramentas, no AutoCAD®. Esta barra poderá
Digitando DutotecCAD® na linha de comando e permanecer flutuando ou fixa na lateral da janela de
teclando ENTER. trabalho.

A barra de ferramentas poderá ser fechada e reaberta No DutotecCAD® as ferramentas são agrupadas por
a qualquer momento. etapa de projeto. As etapas são as seguintes:

Sistema: Ferramentas para cofiguração, informação
sobre objetos inseridos e manuais do software.
Apresentando as Ferram-
Lançamento: Contém ferramentas para inserção,
etas conexão e edição de trechos e outros elementos do
projeto.
Barra de Títulos e Agrupamentos
Cálculo: Ferramenta para verificação dos elementos
inseridos, especificação de materiais e cálculos das

5


Sistema: terno do ambiente.
1. Configuraçãoo
2. Info
3. Atualização Automática
Elementos Gráficos Obs.: Ao inserir um ponto de utilização sempre é
criado uma SG para conectar ao trecho. É possível
4. Preparar para Envio inserir mais de um ponto de uso no mesmo SG.
5. Help SGs (Singularidade Geométrica)
6. Sobre Quadros
A singularidade é representada por um circulo e
Lançamento: sempre está conectada a um trecho. Corresponde a Quadros (racks, quadros elétricos e quadros de telefo-
7. Criar Dutos uma curva, uma subida ou descida de dutos, um porta nia) são representados com retângulos. O Tamanho do
8. Criar Conexões equipamentos, caixa de passagem ou qualquer outra. retângulo varia de acordo com o tamanho do quadro
9. Criar Ponto de utilização escolhido. Depois de inserido no projeto, o desenho
10. Numerar Pontos de utilização A SG indica também, que há várias informações em do quadro já representa o tamanho real do equipa-
11. Inserir Racks e Quadros um único local. Pode ter, por exemplo, ponto de mento.
12. Conectar Racks e Quadros utilização (lógico, elétrico e/ou telefônico), curva, tê e
13. Inserir Backbone subidas/descidas, representados em uma única SG.
14. Conectar Pavimentos
Backbone
15. Editar Depois que a SG tiver sido definida, ela passara a ser
representada com um X no centro. Backbones são representados com dois circulos dentro
de um retângulo. Cria trechos verticais para interliga-
Cálculo: ção de pavimentos.
16. Validar traçado Trechos
17. Calcular e Especificar Dutos Trechos são representados por linhas simples traçados
18. Calcular Circuitos Elétricos e suas extremidades sempre serão acompanhadas por
19. Especificar Pontos de Utilização SGs. Depois de especificar os trechos com peças da
20. Especificar Conexões Dutotec, na etapa “Cálculo”, o trecho será represen-
21. Calcular Backbone tado por uma linha dupla para o usuário ter um maior
22. Conectar Dutos controle do projeto.

Detalhe: Pontos de Utilização
23. Montagem Frente do Rack
Todos os pontos de utilização (lógico, telefônico e elé-
24. Inserção de Blocos
trico) são representados com triângulos, porém com
25. Texto
diferenciações:
26. Listagem de Materiais
Telefônico – Quadrado com a letra T no cen-
27. Esquema vertical
tro.
Lógico - Quadrado com a letra L no centro.
Elétrico - Triangulo voltado para o lado in-

6


Elementos Gráficos do DutotecCAD®

1: Início e término de trecho;
2: Conexões como curvas, caixas de passagens.
3: Várias informações num único ponto.
4: Linha simples, trecho ainda não especificado.
5: Linha dupla, trecho especificado.
6: Ponto de utilização - telefônico.
7: Ponto de utilização - lógico e elétrico
8: SG que conecta os pontos de utilização
9: Quadro - representa rack ou quadro de luz ou
quadro de telefonia.
10: Backbone.

7

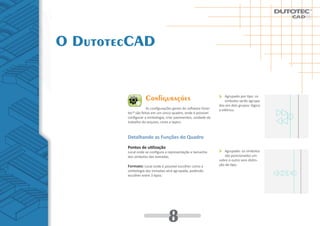

O DutotecCAD

Configurações Agrupado por tipo: os
símbolos serão agrupa-
dos em dois grupos: lógico
As configurações gerais do software Duto- e elétrico.
tec® são feitas em um único quadro, onde é possível
configurar a simbologia, criar pavimentos, unidade de
trabalho do arquivo, cores e layers.

Detalhando as Funções do Quadro
Pontos de utilização
Local onde se configura a representação e tamanho Agrupado: os símbolos
dos símbolos das tomadas. são posicionados um
sobre o outro sem distin-
Formato: Local onde é possível escolher como a ção de tipo.
simbologia das tomadas será agrupada, podendo
escolher entre 3 tipos:

8

O DutotecCAD

Desagrupado: os
símbolos são posi-
cionados um ao lado do
outro.

Pavimentos: Local onde é criados os pavimentos do
projeto.
Pavimento: onde é inserido o nome do pavimento.

Pé direito: onde é informada altura do pavimento.

Unidade: Local onde é informada a unidade do
projeto.
Milímetro, centímetro ou metro.

Cores e tampas: Local onde é escolhido o tipo e cor
para tampas e dutos.

Layers: É possível escolher layers existentes para
serem utilizados pelo software.

Materiais Dutotec®: Escolha o layer que será apli-
cado nos produtos da Dutotec.
Outros materiais: Escolha o layer que será aplicado
em outros produtos.
Itens elétricos: Escolha o layer que será aplicado
em todos os materiais elétricos.
Itens lógicos: Escolha o layer que será aplicado em
todos os materiais lógicos.
Itens telefônicos: Escolha o layer que será aplicado
em todos os materiais para telefonia.

9

O DutotecCAD

Informações Quadro de Informações

Mostra os dados técnicos do objeto sele- São exibidas as informações da peça selecionada.
cionado. Após selecionar o objeto surgirá um quadro
onde deverá ser selecionado o produto a ser detal-
hado.

Lista de Informações
Serão listadas todas as peças existentes no local se-
lecionado no projeto – selecione uma peça da lista e
clique no botão Visualizar.

+ Detalhes: Traz mais informações sobre o produto
Inserir legenda: Permite inserir os dados técnicos no projeto, na forma de legenda.
Bloco: Permite inserir uma vista do objeto no AutoCAD®, permitindo a escolha de vistas frontal, lateral, iso-
métrica e outras do produto.
Ok: Fecha o quadro, permitindo que outro objeto seja selecionado.

10

O DutotecCAD

Atualização Automática Manual digital
Abre um site com informações sobre a versão atual do software e se existe atualização. Caso haja, Manual html, apresenta a barra de ferramentas e traz
instrui como baixar e instalar as atualizações do DutotecCAD®. instruções sobre cada ferramenta do DutotecCAD®.

Manual imprimível
Manual em arquivo .pdf que permite ao usuário impri-
mir, caso não queira ler no monitor.

Tutorial
Fornece tutoriais com o passo-a-passo de algumas
funções, facilitando o entendimento do usuário.

Sobre
Ícone que traz informações sobre o soft-
ware DutotecCAD® e sua versão atual.

Preparar para Envio
Ao utilizar esta ferramenta será salvo o projeto em execução e uma cópia do mesmo.
Esta cópia será tratada para ser aberta em um AutoCAD® sem o DutotecCAD® instalado.
Nesta cópia todos os elementos exclusivos do DutotecCAD® serão convertidos para elementos básicos do Auto-
CAD® (linhas, círculos, arcos etc). Isto eliminará o aparecimento de elementos intitulados PROXY no AutoCAD®
sem o DutotecCAD®.
A cópia gerada ficará ativa na tela, sendo o projeto original salvo e mantido aberto

Ajuda
Ícone que abre o manual eletrônico do software Dutotec

O DutotecCAD®
contém as informações básicas sobre o software

11

O DutotecCAD

Inserir Racks e Inserir Passagens de Conectar Pavimentos
Quadros Backbone Este comando permite a seleção de passa-
gens do tipo backbone em diferentes pavimentos para
Este comando permite a criação e inserção de racks e Este comando permite a criação e inserção de pas- gerar um vínculo entre eles.
quadros para elétrica e telefonia no projeto. sagens do tipo backbone com opções entre “sleeves e
slot”. Vincular
O comando oferece opções de modelos de racks, Permite escolher se esta passagem terá uma caixa Permite selecionar as passagens entre dois pavimen-
quadros elétricos e quadros de telefone, permitindo ou não. Permite também escolher o modelo da caixa tos
também definir um nome e em qual pavimento este além de informar em qual pavimento esta passagem
objeto será posicionado será adicionada. Excluir
Permite apagar uma passagem já criada.

12

O DutotecCAD

Criar Dutos observe o seguimento de mais uma informação na
linha de comando que é a opção “Fim”, esta opção
Detalhes
deve ser acionada para que o perfil seja criado. Permite informar as características do ponto.
Este comando permite a configuração e
criação de trechos que se tornarão dutos através de
cliques na tela, traçando o caminho e definindo o lado Patch: Número da porta no PatchPanel ao qual
da parede alem de altura e tipo de duto. este ponto será ligado.
Quadro: Escolha na lista o nome do quadro ou rack
Comando sendo ativado no AutoCAD®: onde o ponto será ligado. Obs.: é necessário criar o
Command: DTTRECHO quadro ou rack antes.
Categoria: Escolha na lista a categoria do cabo a
ser utilizado.
Informação e pergunta feita em seguida pelo comando Altura: Entre com o valor da altura em que o ponto
ao usuário através da linha de comando do AutoCAD®: será posicionado no projeto, lembre-se que o valor
Trecho atual: Piso Aparente, EletroCalha, 0.00 deverá ser informado em “centímetros”.
Entre o ponto inicial [Configurar/Enter para Incluir: adiciona ao quadro preview o novo ponto
seleção]: configurado.

Preview
Comando solicita ao usuário que indique com um
clique o lado interno ou externo do ambiente por Permite visualizar, excluir e alterar os pontos criados.
onde a canaleta irá passar:
Clique no lado interno do ambiente: Editar: Permite que o ponto selecionado na lista
seja modificado.
Informação sobre o tipo de trecho sendo criado e Excluir: Apaga da lista o ponto selecionado.
posicionamento no piso: Limpar: Limpa toda a lista de pontos.
Trecho atual: Piso Aparente, EletroCalha, 0.00 Criar Pontos de Uti-
Inserir
Existem mais duas opções a serem observadas. A
lização
primeira é a “configuração”, onde é possível configu- Permite que os pontos deste quadro sejam inseridos
Este comando permite criar e configurar um ponto em um trecho
rar a altura do trecho, posição e o tipo. A segunda é de utilização ou seja uma caixa com vários pontos de
o “conectar” que permite selecionar outro trecho, lógica, telefone e ou elétrica.
quadro ou ponto para união entre eles:
Entre o próximo ponto [Configurar/
cOnectar]:c Tipo
Trecho atual: Piso Aparente, EletroCalha, 0.00
Permite a escolha de um ponto de lógica, telefonia ou
Caso escolha a opção “Eletroduto flexível”, elétrica.

13

O DutotecCAD

Criar Conexões
Este comando permite inserir um ponto sobre um trecho, este ponto
poderá ser configurado para ser uma caixa ou outro objeto qualquer de passagem.

Comando sendo ativado no AutoCAD®
Command: _DTINSSG

Pergunta feita ao usuário através da linha de comando
Selecione um trecho:
Clique para posicionar a singularidade ou indique a distância a ser corrigida.

Outras opções de posicionamento sugeridas pelo comando
[A ou B] ou [Centralizar]:

14

O DutotecCAD

Conectar Racks e Quadros Lógica
Permite que sejam informados quais painéis estão
sendo ligados.
Este comando permite conectar quadros e racks.
Painel: Dados do primeiro painel que liga ao se-
gundo painel.
Comando sendo ativado no AutoCAD®
Ponto: Número do ponto no primeiro painel que
Command: _DTCONEXAOSQ
liga ao número do segundo painel.
Categoria: Tipo de cabo que fará a ligação entre os
Perguntas feitas ao usuário através da linha de comando
dois quadros.
Selecione o primeiro rack ou quadro:
Selecione o segundo rack ou quadro:
Elétrica
Após selecionado os dois quadros, uma caixa de diálogo surgirá com as seguintes informações. Caso seja selecionado um quadro de elétrica é possível
informar alguns dados.
Espessura: Espessura do cabo que liga este quadro.
Quantidade: Quantidade de cabos existentes neste
quadro.

Incluir
Clique nesta opção para adicionar os dados na lista ao
lado.

Conexões já Criadas
Opção que lista todas as conexões existentes entre
estes dois quadros.
Excluir: Exclui uma conexão criada.
Editar: Permite alterar os dados de uma conexão
criada.

Conectar
Cria a conexão final entre os dois quadros.
Inserir Conexão Entre
Cancelar
Cancela a operação, saindo do comando sem salvar.
Quadro
Opção que informa o nome dos dois quadros a serem interligados.

15

O DutotecCAD

Numerar Pontos de Selecione um quadro ou rack para realizar a numeração.

Utilização Opção Manual
Este comando permite numerar os pontos existentes Comando sendo ativado pelo AutoCAD®:
em cada caixa através de duas opções. DTNUMERAR
Numeração automática ou manual? [a/m]:m
Automática: numera todos os pontos a partir do (a letra “m” indica que o comando será executado de forma manual.)
ponto mais próximo ao rack. Indique o número inicial da contagem.
Selecione um ponto de utilização:
Manual: a numeração é feita pelo usuário.
(selecione os demais pontos para a renumeração seguencial.)

Editar Elementos
Este comando permite que determinados tipos de objetos sejam editados. Após ativar esta opção e
selecionar um objeto, o quadro de edição referente ao objeto será aberto.

Comando sendo ativado pelo AutoCAD®.

DTEDITAR
Selecione o objeto a ser editado:
(após selecionar o objeto, o quadro de edição será ativado).

Opção Automática Nota: A imagem do lado é do quadro de edição do duto.

Comando sendo ativado pelo AutoCAD®:
DTNUMERAR
Numeração automática ou manual? [a/m]:a
(a letra “a” indica que o comando será
executado de forma automática.)

16

O DutotecCAD

Validar Traçado Calcular e Especifi- comando irá inserir automaticamente as cores e tipo
baseando-se na configuração geral do programa.
Este comando controla toda parte de cálculo car Dutos Defina o tipo e a qualidade de cabos de cada
do software. Após ativá-lo surgirá um quadro onde
serão mostrados todos os conflitos que podem afetar Este comando define o tipo de dutos e como serão seção do duto
o cálculo do projeto. distribuídos os cabos dentro dele. É neste campo onde serão distribuídos os cabos nas
seções da canaleta, podendo escolher seu tipo e
Corrija os conflitos existentes na parte superior do quantidade.
Canaleta
quadro. Após, clique em “Liberar cálculo” para que as Neste campo esta a informação de taxa de ocupação,
funções de cálculo sejam ativadas. Obs.: O comando irá permitir que seja adicionado
definindo o máximo de cabo que esta canaleta com-
apenas o valor total de cabos mostrado na opção
portará.
Lembrando que, caso haja outras modificações no pro- “Detalhe” acima.
jeto após a realização dos cálculos, as ferramentas de Detalhe
cálculo serão bloqueadas automaticamente, aguar- Neste campo temos as informações referentes aos
dando que o comando “Validar traçado” seja acionado tipos e quantidade de cabos que passam por este
para liberá-los novamente. trecho.

Dutos
Neste campo temos as imagens dos vários modelos de
canaletas que o software oferece.

Após escolher o modelo clique em “Incluir” para
que a canaleta seja adicionada à lista. É possível
adicionar mais de um tipo de canaleta.

Preview
Local onde o perfil da canaleta é apresentado.

Acabamento
Local onde serão definidas as características para a
canaleta.
Cor canaleta: Escolha a cor para a canaleta.
Tipo tampa: Escolha o tipo de tampa para a
canaleta.
Cor tampa: Escolha a cor para a tampa da canaleta.

Obs.: Caso não modifique nada neste campo, o

17

O DutotecCAD

Total de trechos iguais Salvar
Informação referente ao total de trecho que contém Salva as configurações para este circuito, permitindo
as mesmas características. que outros sejam configurados.

Aplicar a todos os trechos iguais Aplicar
Opção que, se marcada irá deixar todos os trechos Opção para salvar os dados informados neste quadro.
iguais com a mesma configuração.

Ok
Opção para confirmar a configuração do trecho.

Calcular Circuitos
Elétricos
Este comando permite calcular a fiação elétrica do
projeto, referente ao quadro e circuito.

Quadro
Opção para escolher o quadro de elétrica. Especificar Pontos de Utilização
É através deste comando que se define o tipo de caixa que irá montar a SU.
Circuito
Permite escolher os circuitos criados.
Detalhes
Informa o tipo e quantidade de pontos existentes neste símbolo.
Comprimento máximo desse circuito
Informa o comprimento máximo da fiação pertencen-
te ao circuito selecionado. Modelos
Lista com todos os modelos de caixas.
Inserir: Após escolher a caixa, clique neste ícone para adicioná-la a lista.
Bitola Obs.: É possível adicionar mais de uma caixa.
Permite escolher a bitola desta fiação.
Preview
Quadro que mostra os modelos adicionados à lista.
Incluir aterramento
Inclui aterramento a este circuito. O aterramento será
indicado apenas no quadro. Acabamento
Opção para escolher a cor da caixa.

18

O DutotecCAD

Defina o tipo
Informa quantos pontos podem ser adicionados nesta caixa além de permitir o posicionamento de cada um deles
Especificar Conexões
nas seções informadas.
Este comando define todas as conexões
(curvas, adaptadores, caixas...) que compõem um SG.
Pontos iguais
Informa o total de pontos com as mesmas características. Filtro
Permite uma seleção dinâmica dos modelos di-
Aplicar a todos os pontos sponíveis para a conexão escolhida.
Adiciona esta configuração a todos os demais pontos iguais a este.
Tipo: Traz apenas os modelos referentes ao tipo de
Aplicar conexão indicada.
Adiciona os dados deste quadro ao projeto. Linha: Traz apenas os modelos referentes à linha
indicada.

Conexões
Mostra os modelos de conexão.
+ Detalhe: Traz maiores informações sobre a peça
escolhida.
Inserir no ponto: Permite escolher o ponto a ser
inserida a conexão.
Inserir: Adiciona a peça à lista de peças.

Peças inseridas
Lista todas as peças que compõem este ponto.

Trechos não calculados
Informa quais trechos ainda estão sem definição de
peças.

Preview
Traz uma prévia de todas as conexões existentes neste
ponto.

Aplicar
Adiciona as peças ao ponto selecionado.

Aplicar a outros ao fechar
Adiciona as mesmas peças selecionadas no SG a out-
ros SG com a mesma configuração.

19

O DutotecCAD

Calcular e Especificar Passagens de Backbone Conectar Dutos
Este comando define o tipo de caixa Este comando permite ligar os dutos sem
e os tipos e quantidades de cabos a serem usa- conexão.
das na passagem.
Na ferramenta “Validar” são listados todos os trechos
Vínculo que devem ser conectados com esta ferramenta.
Permite escolher outra passagem para gerar um
vínculo entre elas. Obs.: é necessário que seja conectado duto com SG,
ou vice-versa. Não existe a possibilidade de conectar
duto com duto ou SG com SG.
Backbone
Informações referentes à taxa de ocupação
máxima para esta passagem.

Detalhes
Informa a quantidade de cada tipo de cabo que
passa por esta passagem.

Backbones
Permite selecionar a seção da caixa de passa-
gem.
Inserir: Adiciona a caixa selecionada a lista.

Preview
Mostra o tipo de caixa escolhida

Defina o tipo e a quantidade de cada seção
Permite que seja configurado o tipo e quantidade de cabo que passará por cada seção.

Salvar este vínculo
Salva as configurações atribuídas a este vínculo sem fechar o quadro, permitindo continuar configurando outros
vínculos.

Fechar
Fecha o quadro e todas as configurações salvas dos vínculos permanecerão memorizadas.

21

O DutotecCAD

Textos Preview
tomáticos o comando deverá criar.
As opções são:
Local onde será exibida uma prévia de como o texto N° (número do ponto);
Este comando permite a configuração e Quadro (nome do quadro pertencente);
ficará depois de criado.
criação de textos para os quadros, pontos e canaletas P.P. (nome do Patch Painel onde o ponto está
já devidamente configurados. ligado);
Inserir texto no layer
Escolha nas listas o nome do layer existente para que o Porta ( número da porta onde o ponto esta ligado);
Quadros texto seja criado. Seta ( gera uma quebra de linha).

Nesta seção estão as opções para configuração da Preview
forma de representação dos textos para os quadros. Pontos Local onde será exibida uma prévia de como texto
ficará depois de criado.
Nesta seção estão as configurações dos textos para os
Texto dos quadros
pontos criados.
Clique sobre o ícone “Quadros” para que seja adi- Inserir texto no layer
cionado à lista o nome usado no quadro já criado, Escolha na lista o nome do layer existente para que o
podendo também serem adicionados outros dados Lógico e Telefônico texto seja criado.
manualmente. Escolha, através dos ícones, quais tipos de textos au-

22

O DutotecCAD

Elétrico N° (número de cabos); Cat. (categoria dos cabos);
Escolha através dos ícones qual tipo de texto au- Alt. (altura da canaleta em relação ao piso); Seta (gera uma quebra de linha).
tomático será criado pelo comando. Lado/ Tipo (onde a canaleta esta posicionada na
As opções são: parede e o tipo de canaleta); Preview
N° (número do ponto); Larg. x Alt. (largura e altura da canaleta); Local onde será exibida uma prévia de como o texto
Quadro (nome do quadro); Un. (unidade em que a canaleta foi criada); ficará depois de criado.
Circ. (circuito ao qual o ponto esta ligado); Seta (gera uma quebra de linha)
Seta (gera uma quebra de linha).
Seção
Preview Escolha, através dos ícones, qual tipo de texto au- Salvar como padrão
Local onde será exibida uma prévia de como o texto tomático será criado pelo comando com informações Salva as configurações de forma que possam ser uti-
ficará depois de criado. sobre as seções da canaleta. lizadas em outro projeto.
As opções são:
Inserir texto no layer N° (número da seção);
Qtde (quantidade de cabos nesta seção); Aplicar
Escolha na lista o nome do layer existente para que o Permite que seja selecionado o objeto onde será
texto seja criado. Tx. Oc. (taxa de ocupação);
inserido o texto.

Canaletas
Nesta seção estão as opções para configurar os textos
automáticos para as canaletas criadas.

Inserir texto no layer
Escolha na lista o nome do layer existente para que o
texto seja criado.

Unidade
Escolha a unidade que será adicionada junto aos tex-
tos de largura e altura.

Duto
Escolha, através dos ícones, qual tipo de texto au-
tomático será criado pelo comando com as informa-
ções sobre a canaleta.
As opções são:

23

O DutotecCAD

Listagem de Materi-
ais
Este comando permite a criação de lista e/ou tabelas
de quantitativo, discriminando as peças selecionadas,
permitindo que estas sejam adicionadas ao projeto ou
exportadas como arquivo de texto.

Dutos e cabos são quantificados sempre em metros.

Quadro de Tabelas
Botão Selecionar peças
Retorna ao projeto para o usuário selecionar as peças
a serem inseridas na lista de materiais.

Botão Limpar
Limpa a lista de peças selecionadas anteriormente.

Nome da seleção
Local onde será informado o nome para a lista atual.

Botão Salvar
Salva a lista com o nome atribuído.

Lista os modelos de quantitativo salvos. do novo modelo.
Seleções salvas Botão Renomear: Permite alterar o nome do mod-
São listadas todas as tabelas salvas neste projeto.
Botão Editar elo salvo.
Abre o quadro “Editar modelo” para configurar a Botão Excluir: Apaga o modelo da lista.
Botão Abrir tabela de quantitativo:
Abre uma tabela salva na lista.
Texto maior que a coluna: Esta lista contém opções
Botão Excluir Quadro editar modelos de como a tabela deverá se comportar com textos
maiores que a coluna, as opções são:
Apaga da lista uma tabela existente. Ignorar: O comando não ajusta a tabela ao ta-
Modelo de tabela atual: Lista contendo os modelos
salvos. manho dos textos maiores que ela.
Usar modelo Botão Novo: Abre um quadro para que digite o nome
Aumentar a coluna: O comando aumenta a coluna

24

O DutotecCAD

de acordo com o tamanho do texto. Título das colunas: Escolha o padrão de texto
Usar quebra de linhas: O comando gera uma quebra para o cabeçalho das colunas. Editar colunas: Permite definir que tipo de infor-
de linha nos textos de forma a caberem na coluna. Estilo: Escolha na lista um estilo de texto existente. mação será coletado da peça e informado na tabela.
Altura: entre com o valor para a altura do texto. Vazio: Abra esta lista para escolher os tipos de
Estilo de fonte: Permite escolher o estilo e tamanho Cor: Escolha a cor para este texto. dados.
da fonte dos textos. Título: Informe o nome para o novo dado.
Itens da tabela: Escolha o padrão de texto para Largura: Informe a largura para a coluna, em
Título da tabela: Escolha o padrão de texto para os itens existentes nas tabelas. milímetros.
o cabeçalho da tabela. Estilo: Escolha na lista um estilo de texto existente. Botão Criar nova: Adiciona uma nova coluna a
Estilo: Escolha na lista um estilo de texto existente. Altura: entre com o valor para a altura do texto. tabela.
Altura: entre com o valor para a altura do texto, Cor: Escolha a cor para este texto. Setas Mover: Permite mover para cima e para
em milímetros. baixo a coluna selecionada na lista.
Cor: Escolha a cor para este texto. Colunas existentes: Mostra o nome dos dados que Botão Apagar coluna: Apaga a coluna da lista.
serão coletados e informados na tabela.
Botão Salvar como: Salva esta configuração com um
novo nome.

Botão Salvar: Salva esta configuração sobre a atual.

Exportar
Permite exportar uma tabela para o formato de texto.

Botão “+”: Abre a lista para exportação de mais de
uma tabela.

Lista de tabelas salvas: Mostra todas as tabelas
salvas no projeto que podem ser exportadas.

Setas: Permite mover para a lista “Tabelas a exportar”
as tabelas selecionadas um por uma ou todas de uma
vez.

Distância entre tabelas: Informe o valor que será
aplicado para separar as tabelas que forem exportadas
ou inseridas no projeto em grupo.

25

O DutotecCAD

Inserir
Setas mover: Move a tabela selecionada para cima ou para baixo na lista.
Permite inserir a tabela no projeto.
Incluir tabela de total geral: Com esta opção marcada, uma tabela com o total
geral das peças será inserida junto à tabela comum. Botão “+”: abre a lista de tabela para inserir mais de uma tabela.

Título geral: Permite definir o título para a tabela geral. Lista de tabelas salvas: Mostra todas as tabelas salvas no projeto que podem ser
inseridas.
Botão Exportar: Exporta as tabelas existentes na lista.
Setas: Permite mover para a lista “Tabelas a inserir” as tabelas selecionadas um por
uma ou todas de uma vez.

Distância entre tabelas: Informe o valor que será aplicado para separar as tabelas
que forem exportadas ou inseridas no projeto em grupo.

Setas mover: Move a tabela selecionada para cima ou para baixo na lista

Botão Inserir: Insere as tabelas existentes na lista.

26

O DutotecCAD

Esquema Vertical
Este comando cria um desenho esquemático do projeto, indicando todos os quadros, racks e back-
bones existentes; indicando ainda a conexão entre eles na forma de um fluxograma vertical envolvendo todos os
pavimentos.
Ação: clique um ponto na tela para inserção do esquema gerado.

27

O DutotecCAD

Montagem de Frente de Rack
Este comando permite detalhar a frente de rack com seus
componentes.

Nome do Rack
Opção que mostra o nome dado ao rack selecionado.

Equipamentos
Lista onde estão todos os equipamentos disponíveis para montar o
rack.

Inserir na lista
Opção que insere ao rack o objeto selecionado na lista de equipamen-
tos.

Preview
Mostra a disposição dos objetos nas baias disponíveis no rack.

Setas
Permite deslocar para cima ou para baixo o objeto selecionado na lista
do preview.

X
Permite apagar da lista preview um objeto selecionado.

Inserir
Permite que seja inserido no projeto um desenho representando a
montagem da frente do rack com seus componentes.

Aplicar
Após ter todos os componentes definidos para o rack, este comando irá
adicioná-los ao rack selecionado sem inserir o desenho no projeto.

28

O DutotecCAD

Inserção de Blocos de Desenho
Este comando permite que sejam inseridos no projeto desenhos de todas as peças usadas, permitindo
um detalhamento completo do projeto.

Diretório atual
Mostra o local onde a biblioteca esta salva.

Alterar diretório
Permite que seja alterada a pasta onde as peças estão
salvas.

Biblioteca
São disponibilizadas todas as pastas com todas as vistas
disponíveis das peças.

Inserir
Insere no projeto uma vista selecionada no preview.

29

Manual imp dutetec

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Manual imp dutetec

Manual imp dutetec
