1. APOSTILA AUTO-CAD
1

2. Iniciando Auto CAD
2

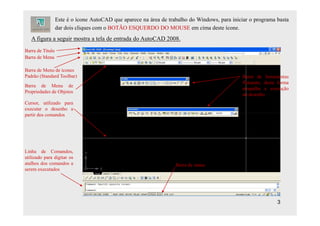

3. Este é o ícone AutoCAD que aparece na área de trabalho do Windows, para iniciar o programa basta
dar dois cliques com o BOTÃO ESQUERDO DO MOUSE em cima deste ícone.
A figura a seguir mostra a tela de entrada do AutoCAD 2008.
Barra de Titulo
Barra de Menu
Barra de Menu de ícones
Padrão (Standard Toolbar) Barra de ferramentas
flutuante, desta forma
Barra de Menu de
atrapalha a execução
Propriedades de Objetos
do desenho
Cursor, utilizado para
executar o desenho a
partir dos comandos
Linha de Comandos,
utilizado para digitar os
atalhos dos comandos a Barra de status
serem executados
3

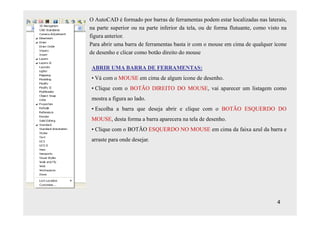

4. O AutoCAD é formado por barras de ferramentas podem estar localizadas nas laterais,
na parte superior ou na parte inferior da tela, ou de forma flutuante, como visto na
figura anterior.
Para abrir uma barra de ferramentas basta ir com o mouse em cima de qualquer ícone
de desenho e clicar como botão direito do mouse
ABRIR UMA BARRA DE FERRAMENTAS:
• Vá com o MOUSE em cima de algum ícone de desenho.
• Clique com o BOTÃO DIREITO DO MOUSE, vai aparecer um listagem como
mostra a figura ao lado.
• Escolha a barra que deseja abrir e clique com o BOTÃO ESQUERDO DO
MOUSE, desta forma a barra aparecera na tela de desenho.
• Clique com o BOTÃO ESQUERDO NO MOUSE em cima da faixa azul da barra e
arraste para onde desejar.
4

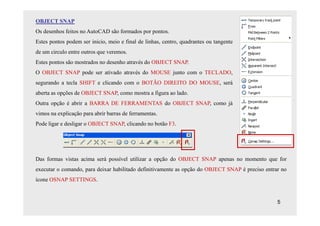

5. OBJECT SNAP
Os desenhos feitos no AutoCAD são formados por pontos.
Estes pontos podem ser inicio, meio e final de linhas, centro, quadrantes ou tangente
de um circulo entre outros que veremos.
Estes pontos são mostrados no desenho através do OBJECT SNAP.
O OBJECT SNAP pode ser ativado através do MOUSE junto com o TECLADO,
segurando a tecla SHIFT e clicando com o BOTÃO DIREITO DO MOUSE, será
aberta as opções de OBJECT SNAP, como mostra a figura ao lado.
Outra opção é abrir a BARRA DE FERRAMENTAS do OBJECT SNAP, como já
vimos na explicação para abrir barras de ferramentas.
Pode ligar e desligar o OBJECT SNAP, clicando no botão F3.
Das formas vistas acima será possível utilizar a opção do OBJECT SNAP apenas no momento que for
executar o comando, para deixar habilitado definitivamente as opção do OBJECT SNAP é preciso entrar no
ícone OSNAP SETTINGS.
5

6. Ao clicar no OSNAP SETTINGS será aberta uma tela
conforme mostrado ao lado.
Pode ser habilitado todos os ícones ou apenas alguns.
Nunca execute o desenho com as opções
necessárias do OBJECT SNAP desativas,
estas opções são a garantia de que estará
desenvolvendo um desenho correto e preciso.
MODO ORTOGONAL – COMANDO ORTHO
Geralmente as linhas feita no CAD são HORIZONTAIS ou VERTICAIS, X e Y.
Desta forma precisamos trabalhar no modo ORTOGONAL, para isto basta clicar no botão F8, ligando e
desligando a opção ORTHO.
6

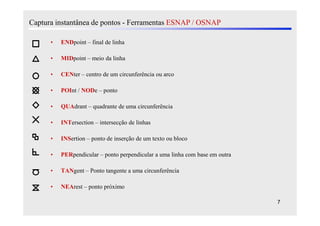

7. Captura instantânea de pontos - Ferramentas ESNAP / OSNAP
• ENDpoint – final de linha
• MIDpoint – meio da linha
• CENter – centro de um circunferência ou arco
• POInt / NODe – ponto
• QUAdrant – quadrante de uma circunferência
• INTersection – intersecção de linhas
• INSertion – ponto de inserção de um texto ou bloco
• PERpendicular – ponto perpendicular a uma linha com base em outra
• TANgent – Ponto tangente a uma circunferência
• NEArest – ponto próximo
7

8. DICAS:
• Em CAD trabalhamos com valores verdadeiros, ou seja, o desenho deve ser executado com suas dimensões
reais.
• Todos os comandos do AutoCAD são inicializados a partir da digitação de seus atalhos (linha de comandos),
indicada na figura anterior.
• No AutoCAD o primeiro passo para se iniciar um procedimento é digitar o comando, sempre se digita
primeiro o comando e depois o executa.
• Preste sempre atenção no que este sendo pedido na (linha de digitação), desta forma ficara mais fácil de
executar o comando sem cometer erros.
• Quando for executar outro comando certifique-se de que a (linha de digitação) esta liberada, é muito simples
de verificar, se estiver marcando COMMAND: significa que pode ser digitado um novo comando, caso
contrario clique no BOTÃO ESC para libera a (linha de digitação).
• Quando for digitado um comando pode utilizar tanto o ENTER, BARRA DE ESPAÇO ou BOTÃO
DIREITO DO MOUSE, os três tem a mesma função.
• Caso queira executar o mesmo comando que foi executado anteriormente, não há necessidade de digitá-lo
novamente basta clicar ENTER, BARRA DE ESPAÇO ou BOTÃO DIREITO DO MOUSE que entrara
novamente no comando.
• Algumas vezes quando for digitado um comando aparecera algumas opções secundarias internas, para
habilitar estas opções, basta digitar a letra que esta em MAIÚSCULA. Este procedimento serve para todas as
opções secundarias de qualquer comando.
8

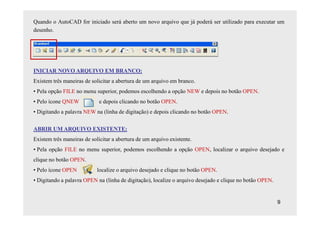

9. Quando o AutoCAD for iniciado será aberto um novo arquivo que já poderá ser utilizado para executar um
desenho.
INICIAR NOVO ARQUIVO EM BRANCO:
Existem três maneiras de solicitar a abertura de um arquivo em branco.
• Pela opção FILE no menu superior, podemos escolhendo a opção NEW e depois no botão OPEN.
• Pelo ícone QNEW e depois clicando no botão OPEN.
• Digitando a palavra NEW na (linha de digitação) e depois clicando no botão OPEN.
ABRIR UM ARQUIVO EXISTENTE:
Existem três maneiras de solicitar a abertura de um arquivo existente.
• Pela opção FILE no menu superior, podemos escolhendo a opção OPEN, localizar o arquivo desejado e
clique no botão OPEN.
• Pelo ícone OPEN localize o arquivo desejado e clique no botão OPEN.
• Digitando a palavra OPEN na (linha de digitação), localize o arquivo desejado e clique no botão OPEN.
9

10. SALVAR ARQUIVO
Existem três de salvar um arquivo que esta sendo usado.
• Pela opção FILE no menu superior, podemos escolhendo a opção SAVE, esta opção pode ser usada para
salvar um desenho existente que será fechado ou para salvar etapas já desenvolvidas de um desenho de forma
que o desenho não seja perdido.
• Podemos escolher ainda na opção FILE no menu inicial a opção SAVE AS, esta opção pode ser usada para
salvar um novo desenho que esta sendo desenvolvido portanto ainda não tem um nome ou para salvar um
arquivo existente com outro nome.
• Pelo ícone SAVE este ícone salva tanto etapas de desenho como um desenho que esta sendo usado e
será fechado, caso o desenho ainda não tenha sido nomeado ele entrara diretamente na opção SAVE AS.
• Digitando a palavra SAVE na (linha de digitação) abrira a opção de SAVE AS.
• Digitando a palavra QSAVE na (linha de digitação) apenas salvara o desenho que esta em uso, caso o
desenho ainda não tenha sido nomeado ele ira direto para a opção SAVE AS.
10

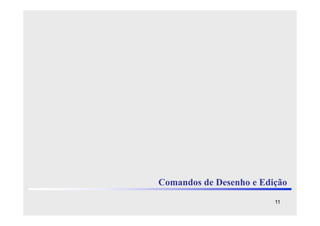

11. Comandos de Desenho e Edição
11

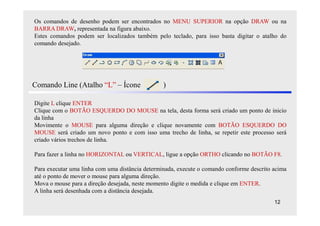

12. Os comandos de desenho podem ser encontrados no MENU SUPERIOR na opção DRAW ou na
BARRA DRAW, representada na figura abaixo.
Estes comandos podem ser localizados também pelo teclado, para isso basta digitar o atalho do
comando desejado.
Comando Line (Atalho “L” – Ícone )
Digite L clique ENTER
Clique com o BOTÃO ESQUERDO DO MOUSE na tela, desta forma será criado um ponto de inicio
da linha
Movimente o MOUSE para alguma direção e clique novamente com BOTÃO ESQUERDO DO
MOUSE será criado um novo ponto e com isso uma trecho de linha, se repetir este processo será
criado vários trechos de linha.
Para fazer a linha no HORIZONTAL ou VERTICAL, ligue a opção ORTHO clicando no BOTÃO F8.
Para executar uma linha com uma distância determinada, execute o comando conforme descrito acima
até o ponto de mover o mouse para alguma direção.
Mova o mouse para a direção desejada, neste momento digite o medida e clique em ENTER.
A linha será desenhada com a distância desejada.
12

13. Exercício – Executar utilizando Comando Line
13

14. Executando linhas Inclinadas
Inicie o desenho normalmente, indicando as 90º
direções das linhas e as medidas.
Quando chegar a linha inclinada digite : 135º 45º
@distância da linha<ângulo da linha e clique
ENTER
Desta forma a linha será executada com a
180º 0º
distancia e o ângulo que estão no desenho.
Quando a linha inclinada não tiver nem medida
nem ângulo o desenho devera ser todo
executado deixando esta linha por ultimo.
225º 315º
270º
14

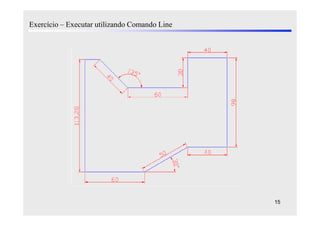

15. Exercício – Executar utilizando Comando Line
15

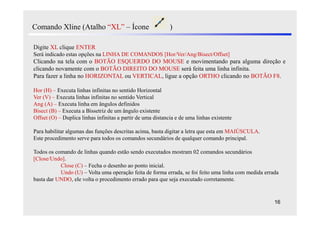

16. Comando Xline (Atalho “XL” – Ícone )
Digite XL clique ENTER
Será indicado estas opções na LINHA DE COMANDOS [Hor/Ver/Ang/Bisect/Offset]
Clicando na tela com o BOTÃO ESQUERDO DO MOUSE e movimentando para alguma direção e
clicando novamente com o BOTÃO DIREITO DO MOUSE será feita uma linha infinita.
Para fazer a linha no HORIZONTAL ou VERTICAL, ligue a opção ORTHO clicando no BOTÃO F8.
Hor (H) – Executa linhas infinitas no sentido Horizontal
Ver (V) – Executa linhas infinitas no sentido Vertical
Ang (A) – Executa linha em ângulos definidos
Bisect (B) – Executa a Bissetriz de um ângulo existente
Offset (O) – Duplica linhas infinitas a partir de uma distancia e de uma linhas existente
Para habilitar algumas das funções descritas acima, basta digitar a letra que esta em MAIÚSCULA.
Este procedimento serve para todos os comandos secundários de qualquer comando principal.
Todos os comando de linhas quando estão sendo executados mostram 02 comandos secundários
[Close/Undo].
Close (C) – Fecha o desenho ao ponto inicial.
Undo (U) – Volta uma operação feita de forma errada, se foi feito uma linha com medida errada
basta dar UNDO, ele volta o procedimento errado para que seja executado corretamente.
16

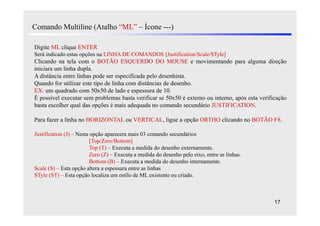

17. Comando Multiline (Atalho “ML” – Ícone ---)
Digite ML clique ENTER
Será indicado estas opções na LINHA DE COMANDOS [Justification/Scale/STyle]
Clicando na tela com o BOTÃO ESQUERDO DO MOUSE e movimentando para alguma direção
iniciara um linha dupla.
A distância entre linhas pode ser especificada pelo desenhista.
Quando for utilizar este tipo de linha com distâncias de desenho.
EX: um quadrado com 50x50 de lado e espessura de 10.
É possível executar sem problemas basta verificar se 50x50 é externo ou interno, após esta verificação
basta escolher qual das opções é mais adequada no comando secundário JUSTIFICATION.
Para fazer a linha no HORIZONTAL ou VERTICAL, ligue a opção ORTHO clicando no BOTÃO F8.
Justification (J) – Nesta opção aparecera mais 03 comando secundários
[Top/Zero/Bottom]
Top (T) – Executa a medida do desenho externamente.
Zero (Z) – Executa a medida do desenho pelo eixo, entre as linhas.
Bottom (B) – Executa a medida do desenho internamente.
Scale (S) – Esta opção altera a espessura entre as linhas
STyle (ST) – Esta opção localiza um estilo de ML existente ou criado.
17

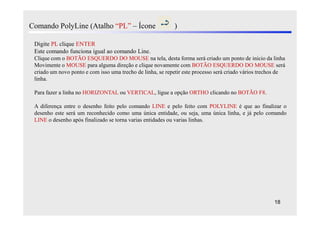

18. Comando PolyLine (Atalho “PL” – Ícone )
Digite PL clique ENTER
Este comando funciona igual ao comando Line.
Clique com o BOTÃO ESQUERDO DO MOUSE na tela, desta forma será criado um ponto de inicio da linha
Movimente o MOUSE para alguma direção e clique novamente com BOTÃO ESQUERDO DO MOUSE será
criado um novo ponto e com isso uma trecho de linha, se repetir este processo será criado vários trechos de
linha.
Para fazer a linha no HORIZONTAL ou VERTICAL, ligue a opção ORTHO clicando no BOTÃO F8.
A diferença entre o desenho feito pelo comando LINE e pelo feito com POLYLINE é que ao finalizar o
desenho este será um reconhecido como uma única entidade, ou seja, uma única linha, e já pelo comando
LINE o desenho após finalizado se torna varias entidades ou varias linhas.
18

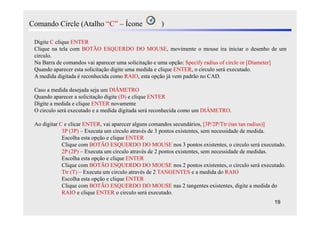

19. Comando Circle (Atalho “C” – Ícone )
Digite C clique ENTER
Clique na tela com BOTÃO ESQUERDO DO MOUSE, movimente o mouse ira iniciar o desenho de um
circulo.
Na Barra de comandos vai aparecer uma solicitação e uma opção: Specify radius of circle or [Diameter]
Quando aparecer esta solicitação digite uma medida e clique ENTER, o circulo será executado.
A medida digitada é reconhecida como RAIO, esta opção já vem padrão no CAD.
Caso a medida desejada seja um DIÂMETRO
Quando aparecer a solicitação digite (D) e clique ENTER
Digite a medida e clique ENTER novamente
O circulo será executado e a medida digitada será reconhecida como um DIÂMETRO.
Ao digitar C e clicar ENTER, vai aparecer alguns comandos secundários, [3P/2P/Ttr (tan tan radius)]
3P (3P) – Executa um circulo através de 3 pontos existentes, sem necessidade de medida.
Escolha esta opção e clique ENTER
Clique com BOTÃO ESQUERDO DO MOUSE nos 3 pontos existentes, o circulo será executado.
2P (2P) – Executa um circulo através de 2 pontos existentes, sem necessidade de medidas.
Escolha esta opção e clique ENTER
Clique com BOTÃO ESQUERDO DO MOUSE nos 2 pontos existentes, o circulo será executado.
Ttr (T) – Executa um circulo através de 2 TANGENTES e a medida do RAIO
Escolha esta opção e clique ENTER
Clique com BOTÃO ESQUERDO DO MOUSE nas 2 tangentes existentes, digite a medida do
RAIO e clique ENTER o circulo será executado.
19

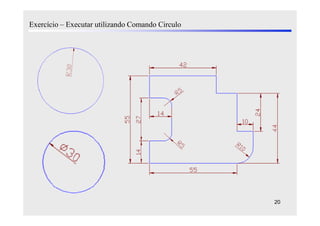

20. Exercício – Executar utilizando Comando Circulo
20

21. Comando Erase (Atalho “E” – Ícone )
Digite E clique ENTER
Selecione o Objeto utilizando o BOTÃO ESQUERDO DO MOUSE
Clique com o BOTÃO DIREITO DO MOUSE para apagar o objeto
Um objeto pode ser apagado também selecionando com o BOTÃO ESQUERDO DO MOUSE e
clicando no BOTÃO DELETE do teclado
Comando Rectangle (Atalho “REC” – Ícone )
Digite rec clique ENTER
Clique na tela com o BOTÃO ESQUERDO DO MOUSE
Movimente o mouse para uma direção e clique novamente com o BOTÃO ESQUERDO DO MOUSE
Por coordenadas – Será indicado a distância em X e Y para que o objeto seja executado,
desta forma, digite @DISTÂNCIA EM X,DISTÂNCIA EM Y, lembre que se a opção DYN estiver
ativada não há necessidade de colocar o símbolo de @
21

22. Exercício – Executar utilizando Comando Retângulo
22

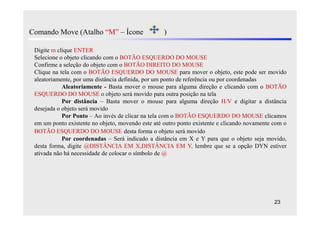

23. Comando Move (Atalho “M” – Ícone )
Digite m clique ENTER
Selecione o objeto clicando com o BOTÃO ESQUERDO DO MOUSE
Confirme a seleção do objeto com o BOTÃO DIREITO DO MOUSE
Clique na tela com o BOTÃO ESQUERDO DO MOUSE para mover o objeto, este pode ser movido
aleatoriamente, por uma distância definida, por um ponto de referência ou por coordenadas
Aleatoriamente - Basta mover o mouse para alguma direção e clicando com o BOTÃO
ESQUERDO DO MOUSE o objeto será movido para outra posição na tela
Por distância – Basta mover o mouse para alguma direção H/V e digitar a distância
desejada o objeto será movido
Por Ponto – Ao invés de clicar na tela com o BOTÃO ESQUERDO DO MOUSE clicamos
em um ponto existente no objeto, movendo este até outro ponto existente e clicando novamente com o
BOTÃO ESQUERDO DO MOUSE desta forma o objeto será movido
Por coordenadas – Será indicado a distância em X e Y para que o objeto seja movido,
desta forma, digite @DISTÂNCIA EM X,DISTÂNCIA EM Y, lembre que se a opção DYN estiver
ativada não há necessidade de colocar o símbolo de @
23

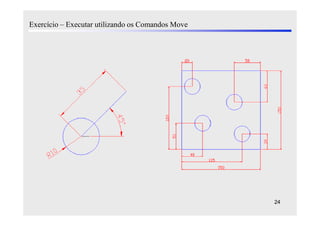

24. Exercício – Executar utilizando os Comandos Move
24

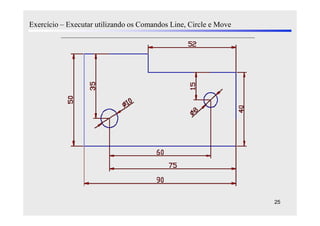

25. Exercício – Executar utilizando os Comandos Line, Circle e Move
25

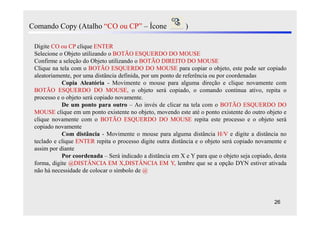

26. Comando Copy (Atalho “CO ou CP” – Ícone )
Digite CO ou CP clique ENTER
Selecione o Objeto utilizando o BOTÃO ESQUERDO DO MOUSE
Confirme a seleção do Objeto utilizando o BOTÃO DIREITO DO MOUSE
Clique na tela com o BOTÃO ESQUERDO DO MOUSE para copiar o objeto, este pode ser copiado
aleatoriamente, por uma distância definida, por um ponto de referência ou por coordenadas
Copia Aleatória - Movimente o mouse para alguma direção e clique novamente com
BOTÃO ESQUERDO DO MOUSE, o objeto será copiado, o comando continua ativo, repita o
processo e o objeto será copiado novamente.
De um ponto para outro – Ao invés de clicar na tela com o BOTÃO ESQUERDO DO
MOUSE clique em um ponto existente no objeto, movendo este até o ponto existente do outro objeto e
clique novamente com o BOTÃO ESQUERDO DO MOUSE repita este processo e o objeto será
copiado novamente
Com distância - Movimente o mouse para alguma distância H/V e digite a distância no
teclado e clique ENTER repita o processo digite outra distância e o objeto será copiado novamente e
assim por diante
Por coordenada – Será indicado a distância em X e Y para que o objeto seja copiado, desta
forma, digite @DISTÂNCIA EM X,DISTÂNCIA EM Y, lembre que se a opção DYN estiver ativada
não há necessidade de colocar o símbolo de @
26

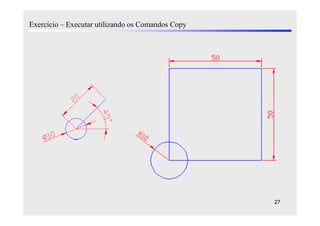

27. Exercício – Executar utilizando os Comandos Copy
27

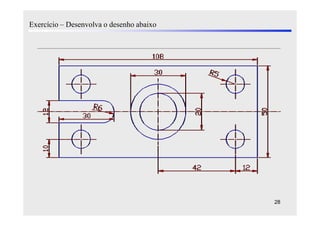

28. Exercício – Desenvolva o desenho abaixo
28

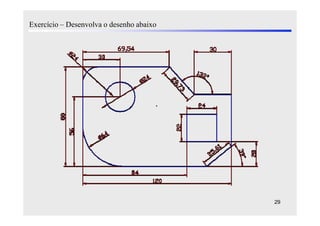

29. Exercício – Desenvolva o desenho abaixo
29

30. Comando Trim (Atalho “TR” – Ícone )
Digite tr clique ENTER/ENTER
Clique com o BOTÃO ESQUERDO DO MOUSE em todos os segmentos ou trechos de linha que
deseja apagar
Pode apagar os segmentos clicando um por um ou selecionando todos de uma só vez.
Estes segmentos devem estar cortado por outra linha em sentido diferente.
O comando TRIM apenas apaga trechos de linhas, não serve para apagar linha inteiras.
Comando Chanfer (Atalho “CHA” – Ícone )
Digite cha clique ENTER
Escolha a opção D (DISTÂNCIA), nos comandos secundários e clique ENTER
Digite a primeira medida, sempre a HORIZONTAL clique ENTER
Digite a segunda medida VERTICAL e clique ENTER
Clique com o BOTÃO ESQUERDO DO MOUSE na linha correspondente a primeira medida
Clique com o BOTÃO ESQUERDO DO MOUSE na linha correspondente a segunda medida
O encontro das linhas será chanfrado nas medidas digitadas.
CUIDADO não inverta o sentido de clique das linhas pois o desenho pode sair invertido
Para chanfrar uma polyline basta escolher a opção P depois de digitar as duas distancias e clicar com o
BOTÃO ESQUERDO no objeto que deseja chanfrar
30

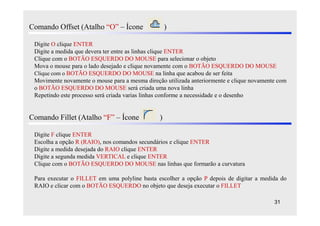

31. Comando Offset (Atalho “O” – Ícone )
Digite O clique ENTER
Digite a medida que devera ter entre as linhas clique ENTER
Clique com o BOTÃO ESQUERDO DO MOUSE para selecionar o objeto
Mova o mouse para o lado desejado e clique novamente com o BOTÃO ESQUERDO DO MOUSE
Clique com o BOTÃO ESQUERDO DO MOUSE na linha que acabou de ser feita
Movimente novamente o mouse para a mesma direção utilizada anteriormente e clique novamente com
o BOTÃO ESQUERDO DO MOUSE será criada uma nova linha
Repetindo este processo será criada varias linhas conforme a necessidade e o desenho
Comando Fillet (Atalho “F” – Ícone )
Digite F clique ENTER
Escolha a opção R (RAIO), nos comandos secundários e clique ENTER
Digite a medida desejada do RAIO clique ENTER
Digite a segunda medida VERTICAL e clique ENTER
Clique com o BOTÃO ESQUERDO DO MOUSE nas linhas que formarão a curvatura
Para executar o FILLET em uma polyline basta escolher a opção P depois de digitar a medida do
RAIO e clicar com o BOTÃO ESQUERDO no objeto que deseja executar o FILLET
31

32. Exercício – Desenvolva o desenho
32

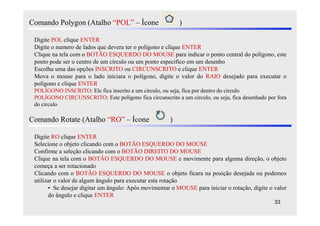

33. Comando Polygon (Atalho “POL” – Ícone )
Digite POL clique ENTER
Digite o numero de lados que devera ter o polígono e clique ENTER
Clique na tela com o BOTÃO ESQUERDO DO MOUSE para indicar o ponto central do polígono, este
ponto pode ser o centro de um círculo ou um ponto especifico em um desenho
Escolha uma das opções INSCRITO ou CIRCUNSCRITO e clique ENTER
Mova o mouse para o lado iniciara o polígono, digite o valor do RAIO desejado para executar o
polígono e clique ENTER

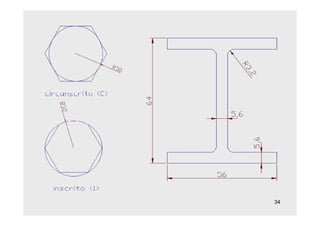

POLÍGONO INSCRITO: Ele fica inscrito a um circulo, ou seja, fica por dentro do circulo
POLÍGONO CIRCUNSCRITO: Este polígono fica circunscrito a um circulo, ou seja, fica desenhado por fora
do circulo
Comando Rotate (Atalho “RO” – Ícone )
Digite RO clique ENTER
Selecione o objeto clicando com o BOTÃO ESQUERDO DO MOUSE
Confirme a seleção clicando com o BOTÃO DIREITO DO MOUSE
Clique na tela com o BOTÃO ESQUERDO DO MOUSE e movimente para alguma direção, o objeto
começa a ser rotacionado
Clicando com o BOTÃO ESQUERDO DO MOUSE o objeto ficara na posição desejada ou podemos
utilizar o valor de algum ângulo para executar esta rotação
• Se desejar digitar um ângulo: Após movimentar o MOUSE para iniciar o rotação, digite o valor
do ângulo e clique ENTER
33

34. 34

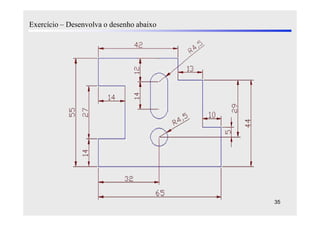

35. Exercício – Desenvolva o desenho abaixo
35

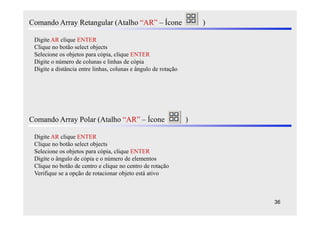

36. Comando Array Retangular (Atalho “AR” – Ícone )
Digite AR clique ENTER
Clique no botão select objects
Selecione os objetos para cópia, clique ENTER
Digite o número de colunas e linhas de cópia
Digite a distância entre linhas, colunas e ângulo de rotação
Comando Array Polar (Atalho “AR” – Ícone )
Digite AR clique ENTER
Clique no botão select objects
Selecione os objetos para cópia, clique ENTER
Digite o ângulo de cópia e o número de elementos
Clique no botão de centro e clique no centro de rotação
Verifique se a opção de rotacionar objeto está ativo
36

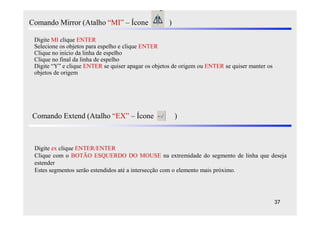

37. Comando Mirror (Atalho “MI” – Ícone )
Digite MI clique ENTER
Selecione os objetos para espelho e clique ENTER
Clique no início da linha de espelho
Clique no final da linha de espelho
Digite “Y” e clique ENTER se quiser apagar os objetos de origem ou ENTER se quiser manter os
objetos de origem
Comando Extend (Atalho “EX” – Ícone )
Digite ex clique ENTER/ENTER
Clique com o BOTÃO ESQUERDO DO MOUSE na extremidade do segmento de linha que deseja
estender
Estes segmentos serão estendidos até a intersecção com o elemento mais próximo.
37

38. Exercício – Desenvolva o desenho abaixo
38

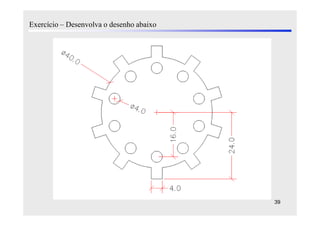

39. Exercício – Desenvolva o desenho abaixo
39

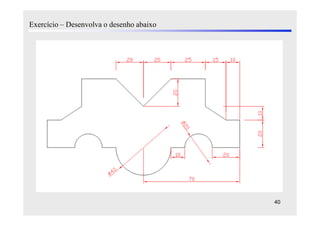

40. Exercício – Desenvolva o desenho abaixo
40

41. Exercício – Desenvolva o desenho abaixo
41
