MANUAL TÉCNICO • BOMBAS DE CALOR • LINHA DUNA

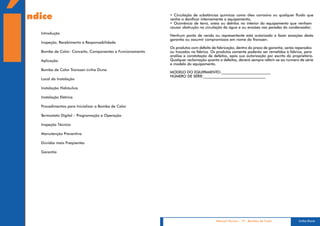

Í
    ndice                                                     • Circulação de substâncias químicas como óleo corrosivo ou qualquer fluido que
                                                              venha a danificar internamente o equipamento;
                                                              • Ocorrência de terra, areia ou detritos no interior do equipamento que venham
                                                              causar obstrução na circulação da água e ou erosões nas paredes do condensador;
      Introdução
                                                              Nenhum ponto de venda ou representante está autorizado a fazer exceções desta
                                                              garantia ou assumir compromissos em nome da Transsen.
      Inspeção, Recebimento e Responsabilidade
                                                              Os produtos com defeito de fabricação, dentro do prazo de garantia, serão reparados
      Bomba de Calor: Conceito, Componentes e Funcionamento   ou trocados na fábrica. Os produtos somente poderão ser remetidos à fábrica, para
                                                              análise e constatação de defeitos, após sua autorização por escrito do proprietário.
      Aplicação                                               Qualquer reclamação quanto a defeitos, deverá sempre referir-se ao número de série
                                                              e modelo do equipamento.
      Bomba de Calor Transsen Linha Duna
                                                              MODELO DO EQUIPAMENTO:___________________________
                                                              NÚMERO DE SÉRIE:__________________________________
      Local da Instalação

      Instalação Hidráulica

      Instalação Elétrica

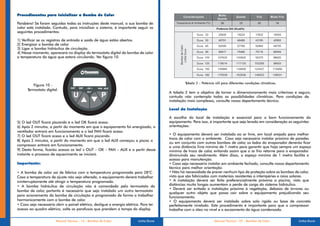

      Procedimentos para Inicializar a Bomba de Calor

      Termostato Digital – Programação e Operação

      Inspeção Técnica

      Manutenção Preventiva

      Dúvidas mais Freqüentes

      Garantia




                                                                                         Manual Técnico - 19 - Bombas de Calor           Linha Duna

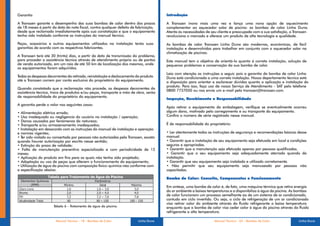

Garantia                                                                              Introdução

A Transsen garante o desempenho das suas bombas de calor dentro dos prazos            A Transsen inova mais uma vez e lança uma nova opção de aquecimento
de 18 meses à partir da data da nota fiscal, contra qualquer defeito de fabricação,   complementar ao aquecedor solar de piscina: as bombas de calor Linha Duna.
desde que reclamado imediatamente após sua constatação e que o equipamento            Atenta às necessidades de seu cliente e preocupada com a sua satisfação, a Transsen
tenha sido instalado conforme as instruções do manual técnico.                        revoluciona o mercado e oferece um produto de alta tecnologia e qualidade.

Peças, acessórios e outros equipamentos utilizados na instalação terão suas           As bombas de calor Transsen Linha Duna são modernas, econômicas, de fácil
garantias de acordo com os respectivos fabricantes.                                   instalação e desenvolvidas para trabalhar em conjunto com o aquecedor solar na
                                                                                      climatização de piscinas.
A Transsen terá até 30 (trinta) dias, a partir da data de transmissão do problema,
para proceder a assistência técnica através de atendimento próprio ou de pontos       Este manual tem o objetivo de orientá-lo quanto à correta instalação, solução de
de venda autorizado, em um raio de até 50 km de localização dos mesmos, onde          pequenos problemas e conservação da sua bomba de calor   .
os equipamentos foram adquiridos.
                                                                                      Leia com atenção as instruções a seguir pois a garantia da bomba de calor Linha
                                                                                                                              ,
Todas as despesas decorrentes da retirada, reinstalação e deslocamento do produto     Duna está condicionada a uma correta instalação. Nosso departamento técnico está
até a Transsen correm por conta exclusiva do proprietário do equipamento.             a disposição para orientar e esclarecer dúvidas quanto a aplicação e instalação do
                                                                                      produto. Para isso, faça uso de nosso Serviço de Atendimento - SAT pelo telefone
Quando constatado que a reclamação não procede, as despesas decorrentes da
                                                                                      0800 7737050 ou nos envie um e-mail pelo transsen@transsen.com.
assistência técnica, troca de produtos e/ou peças, transporte e mão de obra, serão
de responsabilidade do proprietário do equipamento.
                                                                                      Inspeção, Recebimento e Responsabilidade
A garantia perde o valor nos seguintes casos:
                                                                                      Após retirar o equipamento da embalagem, verifique se eventualmente ocorreu
• Alimentação elétrica errada;                                                        algum dano, motivado pelo carregamento e ou transporte do equipamento.
• Uso inadequado ou negligencia do usuário na instalação / operação;                  Confira o número de série registrado nesse manual.
• Danos causados por fenômenos da natureza;
• Transporte e/ou armazenamento inadequados;                                          É de responsabilidade do proprietário:
• Instalação em desacordo com as instruções do manual de instalação e operação
e normas vigentes;                                                                    • Ler atentamente todas as instruções de segurança e recomendações básicas desse
• T sido violado ou consertado por pessoas não autorizadas pela Transsen, exceto
   er                                                                                 manual.
quando houver autorização por escrito nesse sentido;                                  • Garantir que a instalação de seu equipamento seja efetuada em local e condições
• Extinção do prazo de validade;                                                      seguras e apropriadas.
• Falta de manutenção preventiva especializada e com periodicidade de 12              • Garantir que a manutenção seja efetuada apenas por pessoas qualificadas.
meses;                                                                                • Garantir que o seu equipamento seja adequadamente aterrado quando da
• Aplicação do produto em fins para os quais não tenha sido projetado;                instalação.
• Adaptação ou uso de peças que alterem o funcionamento do equipamento;               • Garantir que seu equipamento seja instalado e utilizado corretamente.
• Utilização de água da piscina com composição físico-química não conforme com        • Não permitir que seu equipamento seja manuseado por pessoas não
a especificação abaixo:                                                               capacitadas.

                                                                                      Bomba de Calor: Conceito, Componentes e Funcionamento

                                                                                      Em síntese, uma bomba de calor é, de fato, uma máquina térmica que retira energia
                                                                                      do ar ambiente a baixas temperaturas e a disponibiliza à água da piscina. As bombas
                                                                                      de calor funcionam um processo semelhante ao de um sistema de ar condicionado,
                                                                                      contudo em ciclo invertido. Ou seja, o ciclo de refrigeração de um ar condicionado
                                                                                      visa retirar calor do ambiente através do fluido refrigerante a baixa temperatura
                     Tabela 6 - Tratamento de água da piscina.                        enquanto que a bomba de calor visa ceder calor à água da piscina através do fluido
                                                                                      refrigerante a alta temperatura.

                       Manual Técnico - 18 - Bombas de Calor            Linha Duna                                Manual Técnico - 03 - Bombas de Calor            Linha Duna

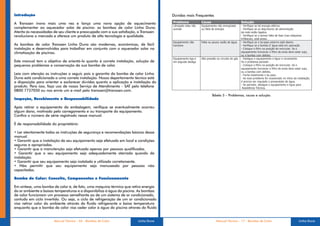

Introdução                                                                            Dúvidas mais Frequentes

A Transsen inova mais uma vez e lança uma nova opção de aquecimento
complementar ao aquecedor solar de piscina: as bombas de calor Linha Duna.
Atenta às necessidades de seu cliente e preocupada com a sua satisfação, a Transsen
revoluciona o mercado e oferece um produto de alta tecnologia e qualidade.

As bombas de calor Transsen Linha Duna são modernas, econômicas, de fácil
instalação e desenvolvidas para trabalhar em conjunto com o aquecedor solar na
climatização de piscinas.

Este manual tem o objetivo de orientá-lo quanto à correta instalação, solução de
pequenos problemas e conservação da sua bomba de calor   .

Leia com atenção as instruções a seguir pois a garantia da bomba de calor Linha
                                        ,
Duna está condicionada a uma correta instalação. Nosso departamento técnico está
a disposição para orientar e esclarecer dúvidas quanto a aplicação e instalação do
produto. Para isso, faça uso de nosso Serviço de Atendimento - SAT pelo telefone
0800 7737050 ou nos envie um e-mail pelo transsen@transsen.com.
                                                                                                           Tabela 5 – Problemas, causa e solução.
Inspeção, Recebimento e Responsabilidade

Após retirar o equipamento da embalagem, verifique se eventualmente ocorreu
algum dano, motivado pelo carregamento e ou transporte do equipamento.
Confira o número de série registrado nesse manual.

É de responsabilidade do proprietário:

• Ler atentamente todas as instruções de segurança e recomendações básicas desse
manual.
• Garantir que a instalação de seu equipamento seja efetuada em local e condições
seguras e apropriadas.
• Garantir que a manutenção seja efetuada apenas por pessoas qualificadas.
• Garantir que o seu equipamento seja adequadamente aterrado quando da
instalação.
• Garantir que seu equipamento seja instalado e utilizado corretamente.
• Não permitir que seu equipamento seja manuseado por pessoas não
capacitadas.

Bomba de Calor: Conceito, Componentes e Funcionamento

Em síntese, uma bomba de calor é, de fato, uma máquina térmica que retira energia
do ar ambiente a baixas temperaturas e a disponibiliza à água da piscina. As bombas
de calor funcionam um processo semelhante ao de um sistema de ar condicionado,
contudo em ciclo invertido. Ou seja, o ciclo de refrigeração de um ar condicionado
visa retirar calor do ambiente através do fluido refrigerante a baixa temperatura
enquanto que a bomba de calor visa ceder calor à água da piscina através do fluido


                       Manual Técnico - 04 - Bombas de Calor            Linha Duna                              Manual Técnico - 17 - Bombas de Calor   Linha Duna

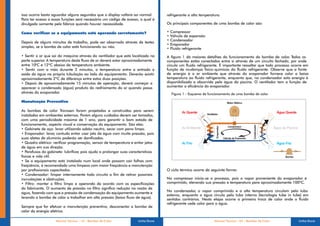

isso ocorra basta aguardar alguns segundos que o display voltará ao normal.       refrigerante a alta temperatura.
Para ter acesso a essas funções será necessário um código de acesso, o qual é
divulgado somente pela fábrica quando houver necessidade.                         Os principais componentes de uma bomba de calor são:

Como verificar se o equipamento está operando corretamente?                       •   Compressor
                                                                                  •   Válvula de expansão
                                                                                  •   Condensador
Depois de alguns minutos de trabalho, pode ser observado através de testes
                                                                                  •   Evaporador
simples, se a bomba de calor está funcionando ou não.                             •   Fluido refrigerante
• Sentir o ar que sai da máquina através do ventilador que está localizado na     A figura 1 dá maiores detalhes do funcionamento da bomba de calor T     . odos os
parte superior A temperatura deste fluxo de ar deverá estar aproximadamente
              .                                                                   componentes estão conectados entre si através de um circuito fechado, por onde
entre 10ºC e 12ºC abaixo da temperatura ambiente.                                 circula um fluido refrigerante. É importante ressaltar que todo processo ocorre em
• Sentir com a mão durante 2 minutos, a temperatura entre a entrada e             função de mudanças físico-químicas do fluido refrigerante. Observe que a fonte
saída da água na própria tubulação ao lado do equipamento. Deverão existir        de energia é o ar ambiente que através do evaporador fornece calor a baixa
aproximadamente 2ºC de diferença entre estas duas posições.                       temperatura ao fluido refrigerante, enquanto que, no condensador esta energia é
• Depois de aproximadamente 15 minutos de operação, deverá começar a              disponibilizada e absorvida pela água da piscina. O ventilador tem a função de
aparecer o condensado (água) produto do resfriamento do ar quando passa           aumentar a eficiência do evaporador  .
através do evaporador .                                                               Figura 1 - Esquema de funcionamento de uma bomba de calor
                                                                                                                                              .

Manutenção Preventiva

As bombas de calor Transsen foram projetadas e construídas para serem
instaladas em ambientes externos. Porém alguns cuidados devem ser tomados,
com uma periodicidade máxima de 1 ano, para garantir o bom estado de
funcionamento, aspecto visual e conservação do equipamento. São eles:
• Gabinete de aço: lavar utilizando sabão neutro, secar com pano limpo.
• Evaporador: lavar contudo evitar usar jato de água com muita pressão, pois
                     ,
suas aletas de alumínio poderão ser danificadas.
• Quadro elétrico: verificar programação, sensor de temperatura e evitar jatos
de água em sua direção.
• Parafusos do gabinete: lubrificar pois ajuda a prolongar suas características
                                   ,
físicas e vida útil.
• Se o equipamento está instalado num local onde possam cair folhas com
freqüência, é recomendada uma limpeza com maior freqüência e manutenção
por profissionais capacitados.                                                    O ciclo térmico ocorre da seguinte forma:
• Condensador: limpar internamente todo circuito a fim de retirar possíveis
incrustações e obstruções.                                                        No compressor inicia-se o processo, pois o vapor proveniente do evaporador é
• Filtro: manter o filtro limpo e operando de acordo com as especificações        comprimido, elevando sua pressão e temperatura para aproximadamente 100ºC.
do fabricante. O aumento de pressão no filtro significa redução na vazão de
                                                                                  No condensador o vapor comprimido e a alta temperatura circulam pelo tubo
                                                                                                   ,
água, fazendo com que a pressão de condensação do equipamento aumente e
                                                                                  externo, enquanto a água circula pelo tubo interno (tecnologia tube in tube) em
levando a bomba de calor a trabalhar em alta pressão (baixo fluxo de água).       sentidos contrários. Nesta etapa ocorre a primeira troca de calor onde o fluido
                                                                                  refrigerante cede calor para a água.
Sempre que for efetuar a manutenção preventiva, desconectar a bomba de
calor da energia elétrica.

                    Manual Técnico - 16 - Bombas de Calor            Linha Duna                                Manual Técnico - 05 - Bombas de Calor          Linha Duna

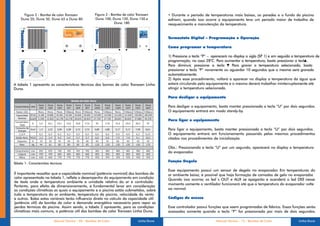

Figura 2 - Bomba de calor Transsen              Figura 3 - Bomba de calor Transsen      • Durante o período de temperaturas mais baixas, as paredes e o fundo da piscina
    Duna 20, Duna 50, Duna 65 e Duna 80               Duna 100, Duna 120, Duna 150 e          esfriam, quando isso ocorre o equipamento leva um período maior de trabalho de
                                                                   Duna 180                   reaquecimento e manutenção da temperatura.


                                                                                              Termostato Digital – Programação e Operação

                                                                                              Como programar a temperatura

                                                                                              1) Pressione a tecla “P” – aparecerá no display a sigla (SP 1) e em seguida a temperatura de
                                                                                              programação, no caso 28°C. Para aumentar a temperatura, basta pressionar a tecla   ▲.
                                                                                              Para diminuir pressione a tecla ▼ Para gravar a temperatura selecionada, basta
                                                                                                            ,                      .
                                                                                              pressionar a tecla “P” novamente ou aguardar 10 segundos que a mesma será gravada
                                                                                              automaticamente.
                                                                                              2) Após esse procedimento, voltará a aparecer no display a temperatura da água que
A tabela 1 apresenta as caracterísitcas técnicas das bomas de calor Transsen Linha            estará circulando pelo equipamento e o mesmo deverá trabalhar ininterruptamente até
Duna.                                                                                         atingir a temperatura selecionada.

                                                                                              Para desligar o equipamento

                                                                                              Para desligar o equipamento, basta manter pressionada a tecla “U” por dois segundos.
                                                                                              O equipamento entrará em modo standy-by.

                                                                                              Para ligar o equipamento

                                                                                              Para ligar o equipamento, basta manter pressionada a tecla “U” por dois segundos.
                                                                                              O equipamento entrará em funcionamento passando pelos mesmos procedimentos
                                                                                              citados nos procedimentos de inicialização.

                                                                                              Obs.: Pressionando a tecla “U” por um segundo, aparecerá no display a temperatura
                                                                                              do evaporador .

                                                                                              Função Degelo
Tabela 1- Caracterísitas técnicas

                                                                                              Esse equipamento possui um sensor de degelo no evaporador Em temperaturas do
                                                                                                                                                          .
É importante ressaltar que a capacidade nominal (potência nominal) das bombas de              ar ambiente baixa, é possível que haja formação de camadas de gelo no evaporador.
calor apresentada na tabela 1, reflete o desempenho do equipamento em condição                Quando isso ocorrer os led´s OUT e AUX se apagarão e acenderá o led DEF nesse
                                                                                                                  ,                                                     ,
de teste onde a temperatura ambiente e umidade relativa do ar é controlada.
                                                                                              momento somente o ventilador funcionará até que a temperatura do evaporador volte
Portanto, para efeito de dimensionamento, é fundamental levar em consideração
as condições climáticas as quais o equipamento e a piscina estão submetidos, sobre            ao normal.
tudo a temperatura do ar ambiente, temperatura da piscina, velocidade do vento
e outros. Todas estas variáveis terão influencia direta no calculo da capacidade útil         Códigos de acesso
(potência útil) da bomba de calor e demanda energética necessária para repor as
perdas térmicas da piscina. Assim sendo, a tabela 2 apresenta, para as condições              Esse controlador possui funções que saem programadas de fábrica. Essas funções serão
climáticas mais comuns, a potência útil das bombas de calor Transsen Linha Duna.              acessadas somente quando a tecla “P” for pressionada por mais de dois segundos.

                           Manual Técnico - 06 - Bombas de Calor                 Linha Duna                                Manual Técnico - 15 - Bombas de Calor             Linha Duna
Procedimentos para Inicializar a Bomba de Calor

Parabéns! Se foram seguidas todas as instruções deste manual, a sua bomba de
calor está instalada. Contudo, para inicializar o sistema, é importante seguir os
seguintes procedimentos:

1) Verificar se os registros de entrada e saída de água estão abertos.
2) Energizar a bomba de calor    .
3) Ligar a bomba hidráulica de circulação.
4) Nesse momento, aparecerá no display do termostato digital da bomba de calor
a temperatura da água que estará circulando. Ver figura 10.




                                                                                                 Tabela 2 – Potência útil para diferentes condições climáticas.
         Figura 10 -
      Termostato digital.
                                                                                        A tabela 2 tem o objetivo de tornar o dimensionamento mais criterioso e seguro,
                                                                                        contudo não contempla todas as possibilidades climáticas. Para condições de
                                                                                        instalação mais complexas, consulte nosso departamento técnico.

                                                                                        Local da Instalação

                                                                                        A escolha do local de instalação é essencial para o bom funcionamento do
5) O led OUT ficará piscando e o led OK ficará aceso.                                   equipamento. Para isso, é importante que seja levado em consideração as seguintes
6) Após 2 minutos, a partir do momento em que o equipamento foi energizado, o           orientações:
ventilador entrará em funcionamento e o led FAN ficará aceso.
7) O led OUT ficará aceso e o led AUX ficará piscando.                                  • O equipamento deverá ser instalado ao ar livre, em local arejado para melhor
                                                                                        troca de calor com o ambiente. Caso seja necessário instalar próximo de paredes
8) Após 2 minutos, a partir do momento em que o led AUX começou a piscar o
                                                                         ,
                                                                                        ou em conjunto com outras bombas de calor os lados do evaporador deverão ficar
                                                                                                                                      ,
compressor entrará em funcionamento.                                                    a uma distância livre mínima de 1 metro para garantir que haja sempre um espaço
9) Desta forma, ficarão acesos os led´s OUT – OK – FAN – AUX e a partir desse           mínimo de troca de calor evitando assim que o ar frio retorne para o evaporador
                                                                                                                  ,
instante o processo de aquecimento se iniciará.                                         diminuindo seu rendimento. Além disso, o espaço mínimo de 1 metro facilita o
                                                                                        acesso para manutenção.
Importante:                                                                             • Caso seja necessário instalar em ambiente fechado, consulte nosso departamento
                                                                                        técnico para melhor orientação.
• A bomba de calor sai de fábrica com a temperatura programada para 28°C.               • Não há necessidade de prever nenhum tipo de proteção sobre as bombas de calor   ,
Caso a temperatura de ajuste não seja alterada, o equipamento deverá trabalhar          visto que são fabricadas com materiais resistentes a intempéries e raios solares.
ininterruptamente até atingir a temperatura programada.                                 • A instalação deverá ser feita preferencialmente próxima a piscina, visto que
• A bomba hidráulica de circulação não é comandada pelo termostato da                   distâncias muito longas aumentam a perda de carga do sistema hidráulico.
                                                                                        • Deverá ser evitada a instalação próxima à vegetação, debaixo de árvores ou
bomba de calor portanto é necessário que seja instalado um outro termostato
               ,
                                                                                        qualquer outro objeto que possa cair sobre o equipamento prejudicando seu
para acionamento da bomba de circulação e programado de forma a trabalhar               funcionamento.
harmonicamente com a bomba de calor      .                                              • O equipamento deverá ser instalado sobre solo rígido ou base de concreto
• Caso seja necessário abrir o painel elétrico, desligue a energia elétrica. Para ter   perfeitamente nivelado. Este procedimento é importante para que o compressor
acesso ao quadro elétrico, solte os parafusos que prendem a tampa do display.           trabalhe com o óleo no nível e o escoamento da água condensada.

                       Manual Técnico - 14 - Bombas de Calor              Linha Duna                                Manual Técnico - 07 - Bombas de Calor          Linha Duna

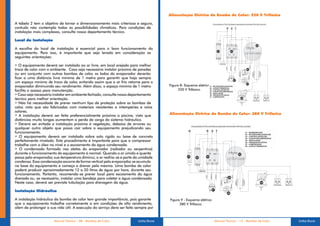

Alimentação Elétrica da Bomba de Calor: 220 V Trifásico

A tabela 2 tem o objetivo de tornar o dimensionamento mais criterioso e seguro,                                                                  ESQUEMAELÉTRICODEMÁQUINASABOVEGRONDTRIFÁSICAS220V

contudo não contempla todas as possibilidades climáticas. Para condições de                                                                                                      R                S T
instalação mais complexas, consulte nosso departamento técnico.

Local da Instalação
                                                                                                                                                          L1 15 L2
                                                                                                                                                                                 1L1            3L2                     5L3                                                               03
A escolha do local de instalação é essencial para o bom funcionamento do                                                                                                                 A1                      A2
                                                                                                                                                                                                                                                                11 12 13 14 15

                                                                                                                                                               01                              04
equipamento. Para isso, é importante que seja levado em consideração as                                                                                                                  A1                      A2
                                                                                                                                                                                                                                                               1 2 3 4 5 6 7 8 9 10


seguintes orientações:                                                                                                                                    16 18 L3
                                                                                                                                                                                 2T1            4T2                     6T3




• O equipamento deverá ser instalado ao ar livre, em local arejado para melhor                                                                                      FUSÍVEL6A




                                                                                                                                                                                                                                                                        PRETO
                                                                                                                                                                                              VERMELHO


                                                                                                                                                                                                                      BRANCO
                                                                                                                                                                                PRETO
troca de calor com o ambiente. Caso seja necessário instalar próximo de paredes                                                                                                                                                                                 05




                                                                                                                                                                                                                                     VERMELHO
ou em conjunto com outras bombas de calor os lados do evaporador deverão
                                               ,




                                                                                                                                                                                                                                                                                SENSOR1




                                                                                                                                                                                                                                                                                               SENSOR2
                                                                                                                                                                                                                                                                   BRANCO
ficar a uma distância livre mínima de 1 metro para garantir que haja sempre
                                                                                                                                                                                                                 07
um espaço mínimo de troca de calor evitando assim que o ar frio retorne para o
                                     ,                                                                                                                                                                                                                          02
evaporador diminuindo seu rendimento. Além disso, o espaço mínimo de 1 metro          Figura 8- Esquema elétrico 01 - RELÊSEQUÊNCIADEFASE
                                                                                                                 02 - CAPACITORMARCHA
facilita o acesso para manutenção.                                                          220 V Trifásico.     03 - CONTROLADORCOEL
                                                                                                                 04 - CONTATORCOMPRESSOR
                                                                                                                                     05 - VENTILADOR
• Caso seja necessário instalar em ambiente fechado, consulte nosso departamento                                                     06 - PRESSOSTATOÁGUA
                                                                                                                                     07 - COMPRESSOR
técnico para melhor orientação.                                                                                                                                                                                                                 06
                                                                                                                                                                                                                                                                                  PRES.BAIXA             PRES.AL TA

• Não há necessidade de prever nenhum tipo de proteção sobre as bombas de
calor visto que são fabricadas com materiais resistentes a intempéries e raios
      ,
solares.
• A instalação deverá ser feita preferencialmente próxima a piscina, visto que        Alimentação Elétrica da Bomba de Calor: 380 V Trifásico
distâncias muito longas aumentam a perda de carga do sistema hidráulico.
• Deverá ser evitada a instalação próxima à vegetação, debaixo de árvores ou
                                                                                                         ESQUEMAELÉTRICODEMÁQUINASABOVEGRONDTRIFÁSICAS380V
qualquer outro objeto que possa cair sobre o equipamento prejudicando seu
                                                                                                     N                        R           S T
funcionamento.                                                                                                                                                                                                                                                 01 - BORNENEUTRO
                                                                                                                                                                                                                                                               02 - RELÊSEQUÊNCIADEFASE
• O equipamento deverá ser instalado sobre solo rígido ou base de concreto                                                                                                                                                                                     03 - CONTROLADORCOEL
                                                                                                                                                                                                                                                               04 - CONTATORCOMPRESSOR
perfeitamente nivelado. Este procedimento é importante para que o compressor                                                                                                                                                                                   05 - VENTILADOR
                                                                                                                                                                                                                                                               06 - PRESSOSTATOÁGUA
trabalhe com o óleo no nível e o escoamento da água condensada.                                                                                                                                                                                                07 - COMPRESSOR
                                                                                                                                                                                                                                                               08 - CAPACITORMARCHA
• O condensado formado nas aletas do evaporador (radiador ou serpentina)                                   L1 15 L2
                                                                                                                              1L1         3L2           5L3


durante o funcionamento do equipamento é normal. Quando o ar úmido e quente                                                          A1           A2
                                                                                                                                                                                         11 12 13 14 15
                                                                                                                                                                                                                                     03
passa pelo evaporador sua temperatura diminui, o ar resfria-se e parte da umidade
                       ,                                                                            01      02                 04
                                                                                                                                                                                        1 2 3 4 5 6 7 8 9 10
                                                                                                                                     A1           A2
condensa. Essa condensação escorre de forma vertical pelo evaporador se acumula
                                                                     ,                                                        2T1         4T2           6T3
                                                                                                           16 18 L3
na base do equipamento e começa a drenar pela mesma. Uma bomba de calor
poderá produzir aproximadamente 12 a 20 litros de água por hora, durante seu                                     FUSÍVEL6A

funcionamento. Portanto, recomenda-se prever local para escoamento da água




                                                                                                                                      VERMELHO


                                                                                                                                                      BRANCO
                                                                                                                             PRETO




                                                                                                                                                                                                         PRETO
drenada ou, se necessário, instalar uma bandeja para coletar a água condensada.                                                                                                         05




                                                                                                                                                                     VERMELHO




                                                                                                                                                                                                                           SENSOR1




                                                                                                                                                                                                                                                     SENSOR2
Neste caso, deverá ser prevista tubulação para drenagem da água.                                                                                                                                                                                                                                 06




                                                                                                                                                                                                BRANCO
                                                                                                                                                                                                                                                                                                                      PRES.BAIXA   PRES.AL TA


                                                                                                                                                 07
Instalação Hidráulica                                                                                                                                                                   08


A instalação hidráulica da bomba de calor tem grande importância, pois garante        Figura 9 - Esquema elétrico
que o equipamento trabalhe corretamente e em condições de alto rendimento,                  380 V Trifásico.
além de prolongar a sua vida útil. A execução do serviço deve ser feita sempre por


                       Manual Técnico - 08 - Bombas de Calor             Linha Duna                                                               Manual Técnico - 13 - Bombas de Calor                                                                                                                                                         Linha Duna

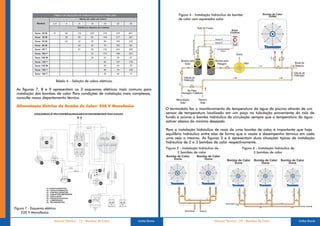

Figura 4 - Instalação hidráulica da bomba
                                                                                                                                                                          de calor com aquecedor solar  .




                                Tabela 4 – Seleção de cabos elétricos.

 As figuras 7, 8 e 9 apresentam os 3 esquemas elétricos mais comuns para
 instalação das bombas de calor Para condições de instalação mais complexas,
                               .
 consulte nosso departamento técnico.

 Alimentação Elétrica da Bomba de Calor: 220 V Monofásico
                                                                                                                                                                  O termostato faz o monitoramento da temperatura da água da piscina através de um
             ESQUEMAELÉTRICODEMÁQUINASABOVEGRONDMONOFÁSICAS220V                                                                                                   sensor de temperatura localizado em um poço na tubulação proveniente do ralo de
                                     RS                                                                                                                           fundo e aciona a bomba hidráulica de circulação sempre que a temperatura da água
                                                                                                                                                                  estiver abaixo do mínimo desejado.

                                                                                                                                                                  Para a instalação hidráulica de mais de uma bomba de calor é importante que haja
                                                                                                                                                                                                                              ,
                                                                           FUSÍVEL6A




                                                                                                                                                                  equilíbrio hidráulico entre elas de forma que a vazão e desempenho térmico em cada
                  5        2
                                                            L1        L2                          11 12 13 14 15
                                                                                                                         03                                       uma seja o mesmo. As figuras 5 e 6 apresentam duas situações típicas de instalação
                      08                                                                                                                                          hidráulica de 2 e 3 bombas de calor respectivamente.
                                                                 04                              1 2 3 4 5 6 7 8 9 10
                           1

                                                            T1        T2
                                                                                                                                                                  Figura 5 - Instalação hidráulica de               Figura 6 - Instalação hidráulica de
                                                                                                                                                                         2 bombas de calor  .                              3 bombas de calor  .

                 01             02
                                     VERMELHO




                                                 PRETO
                                                                                                       PRETO




                                                         BRANCO                                  05
                                                                             VERMELHO




                                                                                                               SENSOR1




                                                                                                                              SENSOR2
                                                                                        BRANCO




                                                07
                                                                                                 02

                      01-CAPACITORPARTIDA
                      02 - CAPACITORMARCHA
                      03 - CONTROLADORCOEL
                      04 - CONTATORCOMPRESSOR
                      05 - VENTILADOR
                      06 - PRESSOSTATOÁGUA
                      07 - COMPRESSOR
                      08 - RELÉDEPARTIDA
                                                                                  06

                                                                                                                 PRES.BAIXA             PRES.AL TA
Figura 7 - Esquema elétrico
    220 V Monofásico.

                               Manual Técnico - 12 - Bombas de Calor                                                                                 Linha Duna                                   Manual Técnico - 09 - Bombas de Calor                   Linha Duna

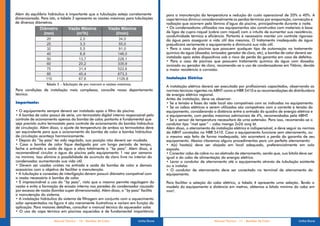

Além do equilíbrio hidráulico é importante que a tubulação esteja corretamente        para a manutenção da temperatura e redução do custo operacional de 20% a 40%. A
dimensionada. Para isto, a tabela 3 apresenta as vazões máximas para tubulações       capa térmica diminui consideravelmente as perdas térmicas por evaporação, convecção e
de diversos diâmetros.                                                                radiação que ocorrem pela lâmina d’água da piscina, principalmente durante a noite.
                                                                                      • Os condensadores utilizados nos equipamentos são construídos com materiais à base
                                                                                      de ligas de cupro-níquel (cobre com níquel) com o intuito de aumentar sua resistência,
                                                                                      condutividade térmica e eficiência. Portanto é necessário manter um controle rigoroso
                                                                                      da água para assegurar a vida útil dos mesmos. O tratamento inadequado da água
                                                                                      prejudicará seriamente o equipamento e diminuirá sua vida útil.
                                                                                      • Para o caso de piscinas que possuem qualquer tipo de automação no tratamento
                                                                                      químico da água (dosador ionizador gerador de cloro, etc), a bomba de calor deverá ser
                                                                                                                ,         ,
                                                                                      instalada após estes dispositivos sob o risco de perda da garantia em caso de defeitos.
                                                                                      • Para o caso de piscinas que possuem tratamento químico da água com dosador            ,
                                                                                      ionizado ou gerador de cloro, recomenda-se o uso de condensadores em Titânio, devido
                                                                                      a maior resistência à corrosão.

                                                                                      Instalação Elétrica
                  Tabela 3 – Tubulação de pvc marrom e vazões máximas.
                                                                                      A instalação elétrica deverá ser executada por profissionais capacitados, observando as
Para condições de instalação mais complexas, consulte nosso departamento              normas técnicas vigentes na ABNT como a NBR 5410 e as recomendações da distribuidora
técnico.                                                                              de energia elétrica regional.
                                                                                      Antes da instalação, deve-se observar:
Importante:                                                                           • Se a tensão e fases da rede local são compatíveis com as indicadas no equipamento.
                                                                                      • Se os cabos elétricos a serem utilizados são compatíveis com a corrente e tensão do
• O equipamento sempre deverá ser instalado após o filtro da piscina.                 equipamento, considerando a distância entre a entrada do quadro de energia elétrica e
• A bomba de calor possui de série, um termostato digital interno responsável pelo    o equipamento, com perdas máximas admissíveis de 4%, recomendadas pela ABNT          .
controle de acionamento apenas da bomba de calor portanto é fundamental que
                                                    ,                                 • Se o sensor de temperatura necessitará de uma extensão. Para isso, recomenda-se o
seja previsto outro termostato para controle de acionamento da bomba hidráulica       condutor tipo “met spar” – cabo manga 2x26 awg bt.
de circulação. Além disso, o ajuste de temperatura de ambos os termostatos deve       Além disso, o aterramento da instalação elétrica é indispensável, e deve seguir as normas
ser equivalente para que o acionamento da bomba de calor e bomba hidráulica           da ABNT constadas na NBR 5410. Caso o equipamento funcione sem aterramento, ou
de circulação aconteça harmonicamente.                                                o mesmo seja feito de forma inadequada, isto acarretará a perda da garantia de seu
• Depois do “by pass” ter sido regulado, sua posição não deverá ser mudada.           equipamento. Abaixo citaremos alguns procedimentos para um perfeito aterramento:
• Caso a bomba de calor fique desligada por um longo período de tempo,                • A(s) haste(s) deve ser alojada em local adequado, preferencialmente em solo
feche a entrada e saída de água e abra totalmente o “by pass”. Além disso, é          exposto.
recomendável circular a água da piscina pelo equipamento 1 vez por semana             • Conectar cabo de cobre nu ao eletrodo de aterramento, sendo que, sua bitola deve ser
no mínimo. Isso elimina a possibilidade de acúmulo de cloro livre no interior do      igual a do cabo de alimentação da energia elétrica.
condensador aumentando sua vida útil.
             ,                                                                        • Levar o condutor de aterramento até o equipamento através de tubulação existente
• Devem ser usadas uniões na entrada e saída da bomba de calor e demais               ou a instalar
                                                                                                  .
acessórios com o objetivo de facilitar a manutenção.                                  • O condutor de aterramento deve ser conectado no terminal de aterramento do
• A tubulação e conexões de interligação devem possuir diâmetro compatível com        equipamento.
a vazão necessária à bomba de calor   .
• É imprescindível o uso do “by pass”, visto que o mesmo permite regulagem da         Para facilitar a seleção do cabo elétrico, a tabela 4 apresenta uma seleção. Tendo o
vazão e evita a formação de erosão interna nas paredes do condensador causada         modelo do equipamento e distância em metros, obtemos a bitola mínima do cabo em
por excesso de vazão (bomba super dimensionada). Além disso, o “by pass” facilita     mm².
a manutenção do sistema.
• A instalação hidráulica do sistema de filtragem em conjunto com o aquecimento
solar apresentados na figura 4 são meramente ilustrativos e variam em função da
aplicação. Para maiores detalhes, consultar o manual técnico do aquecedor solar .
• O uso da capa térmica em piscinas aquecidas é de fundamental importância

                      Manual Técnico - 10 - Bombas de Calor              Linha Duna                               Manual Técnico - 11 - Bombas de Calor              Linha Duna

Mais conteúdo relacionado

Mais procurados

Estática e dinâmica dos fluídos
Estática e dinâmica dos fluídosEstática e dinâmica dos fluídos
Estática e dinâmica dos fluídosAlline Professora

Apostila elementos 2011
Apostila elementos 2011Apostila elementos 2011
Apostila elementos 2011Erivelto Silva

Montagem de parafusos, porcas e arruelas
Montagem de parafusos, porcas e arruelasMontagem de parafusos, porcas e arruelas
Montagem de parafusos, porcas e arruelasFábio Kränkel

SMC válvulas eletropneumáticas direcionais
SMC válvulas eletropneumáticas direcionaisSMC válvulas eletropneumáticas direcionais
SMC válvulas eletropneumáticas direcionaisrafael pontes de lima

Novo Manual Sauna a Vapor Compact Line - Sodramar
Novo Manual Sauna a Vapor Compact Line - SodramarNovo Manual Sauna a Vapor Compact Line - Sodramar
Novo Manual Sauna a Vapor Compact Line - SodramarCottage Casa E Lazer

Aula 2 vetores hibbler
Aula 2 vetores hibblerAula 2 vetores hibbler
Aula 2 vetores hibblerK Miranda

Aula 01 introdução aos elementos de fixação
Aula 01   introdução aos elementos de fixaçãoAula 01   introdução aos elementos de fixação
Aula 01 introdução aos elementos de fixaçãoRenaldo Adriano

Trocador de Calor para Piscinas - Show de Piscinas
Trocador de Calor para Piscinas - Show de PiscinasTrocador de Calor para Piscinas - Show de Piscinas
Trocador de Calor para Piscinas - Show de PiscinasShow de Piscinas

Manaul de serviço cbr600 f(2) (1998~2000) informac
Manaul de serviço cbr600 f(2) (1998~2000) informacManaul de serviço cbr600 f(2) (1998~2000) informac
Manaul de serviço cbr600 f(2) (1998~2000) informacThiago Huari

Aula 49 conjuntos mecânicos iv
Aula 49   conjuntos mecânicos ivAula 49   conjuntos mecânicos iv
Aula 49 conjuntos mecânicos ivRenaldo Adriano


Mais procurados (14)

Estática e dinâmica dos fluídos
Estática e dinâmica dos fluídosEstática e dinâmica dos fluídos
Estática e dinâmica dos fluídos

Apostila elementos 2011
Apostila elementos 2011Apostila elementos 2011
Apostila elementos 2011

8 tensões em engrenagens 1
8 tensões em engrenagens 18 tensões em engrenagens 1
8 tensões em engrenagens 1

Montagem de parafusos, porcas e arruelas
Montagem de parafusos, porcas e arruelasMontagem de parafusos, porcas e arruelas
Montagem de parafusos, porcas e arruelas

SMC válvulas eletropneumáticas direcionais
SMC válvulas eletropneumáticas direcionaisSMC válvulas eletropneumáticas direcionais
SMC válvulas eletropneumáticas direcionais

Novo Manual Sauna a Vapor Compact Line - Sodramar
Novo Manual Sauna a Vapor Compact Line - SodramarNovo Manual Sauna a Vapor Compact Line - Sodramar
Novo Manual Sauna a Vapor Compact Line - Sodramar

Aula 2 vetores hibbler
Aula 2 vetores hibblerAula 2 vetores hibbler
Aula 2 vetores hibbler

Aula 10 porcas
Aula 10   porcasAula 10   porcas
Aula 10 porcas

Aula 01 introdução aos elementos de fixação
Aula 01   introdução aos elementos de fixaçãoAula 01   introdução aos elementos de fixação
Aula 01 introdução aos elementos de fixação

Trocador de Calor para Piscinas - Show de Piscinas
Trocador de Calor para Piscinas - Show de PiscinasTrocador de Calor para Piscinas - Show de Piscinas
Trocador de Calor para Piscinas - Show de Piscinas

03 Diagnóstico de Motores Eléctricos - Modos de Falha
03 Diagnóstico de Motores Eléctricos - Modos de Falha03 Diagnóstico de Motores Eléctricos - Modos de Falha
03 Diagnóstico de Motores Eléctricos - Modos de Falha

hidraulica-aula-1.ppt
hidraulica-aula-1.ppthidraulica-aula-1.ppt
hidraulica-aula-1.ppt

Manaul de serviço cbr600 f(2) (1998~2000) informac
Manaul de serviço cbr600 f(2) (1998~2000) informacManaul de serviço cbr600 f(2) (1998~2000) informac
Manaul de serviço cbr600 f(2) (1998~2000) informac

Aula 49 conjuntos mecânicos iv
Aula 49   conjuntos mecânicos ivAula 49   conjuntos mecânicos iv
Aula 49 conjuntos mecânicos iv


Destaque

Manual controlador digital sinergia
Manual controlador digital sinergiaManual controlador digital sinergia
Manual controlador digital sinergiaworldpiscinas

Manual De Bombas Rochfer
Manual De Bombas RochferManual De Bombas Rochfer
Manual De Bombas Rochferguestf9961134

Manual controlador digital absoluto
Manual controlador digital absolutoManual controlador digital absoluto
Manual controlador digital absolutoworldpiscinas

Manual bomba de calor vulcano
Manual bomba de calor vulcanoManual bomba de calor vulcano
Manual bomba de calor vulcanoworldpiscinas

Dimensionamento de um trocador de calor tipo casco e Tubo
Dimensionamento de um trocador de calor tipo casco e TuboDimensionamento de um trocador de calor tipo casco e Tubo
Dimensionamento de um trocador de calor tipo casco e TuboThomas Willams

Turbinas De Vapor
Turbinas De VaporTurbinas De Vapor
Turbinas De Vaporgocando


Destaque (10)

Manual controlador digital sinergia
Manual controlador digital sinergiaManual controlador digital sinergia
Manual controlador digital sinergia

Manual De Bombas Rochfer
Manual De Bombas RochferManual De Bombas Rochfer
Manual De Bombas Rochfer

Manual controlador digital absoluto
Manual controlador digital absolutoManual controlador digital absoluto
Manual controlador digital absoluto

Manual bomba de calor vulcano
Manual bomba de calor vulcanoManual bomba de calor vulcano
Manual bomba de calor vulcano

Bomba de calor
Bomba de calorBomba de calor
Bomba de calor

Dimensionamento de um trocador de calor tipo casco e Tubo
Dimensionamento de um trocador de calor tipo casco e TuboDimensionamento de um trocador de calor tipo casco e Tubo
Dimensionamento de um trocador de calor tipo casco e Tubo

MAQUINAS DE VAPOR
MAQUINAS DE VAPORMAQUINAS DE VAPOR
MAQUINAS DE VAPOR

Máquinas térmicas
Máquinas térmicasMáquinas térmicas
Máquinas térmicas

Turbinas De Vapor
Turbinas De VaporTurbinas De Vapor
Turbinas De Vapor

Maquina de vapor
Maquina de vaporMaquina de vapor
Maquina de vapor


Semelhante a Manual técnico bombas de calor Transsen

Plano de manutenção de sistemas solares térmicos
Plano de manutenção de sistemas solares térmicosPlano de manutenção de sistemas solares térmicos
Plano de manutenção de sistemas solares térmicosCarlos Duarte Castanheira

Manual condensación ariston egis premium 24 ff
Manual condensación ariston egis premium 24 ffManual condensación ariston egis premium 24 ff
Manual condensación ariston egis premium 24 ffPrecio Calderas

B600005060130-Manual-Eco-Garden-Inverter-12.02.2020-V12.pdf
B600005060130-Manual-Eco-Garden-Inverter-12.02.2020-V12.pdfB600005060130-Manual-Eco-Garden-Inverter-12.02.2020-V12.pdf
B600005060130-Manual-Eco-Garden-Inverter-12.02.2020-V12.pdfPedroRocha294899

Picinas de Vinil - Show de Piscinas
Picinas de Vinil - Show de PiscinasPicinas de Vinil - Show de Piscinas
Picinas de Vinil - Show de PiscinasShow de Piscinas

Quadros de comando
Quadros de comandoQuadros de comando
Quadros de comandoCocab Pools

01 - Manual de Instruções - QAS 170.pdf
01 - Manual de Instruções - QAS 170.pdf01 - Manual de Instruções - QAS 170.pdf
01 - Manual de Instruções - QAS 170.pdfGeotecEngenharia

Manual Ar Condicionado Springer Way
Manual Ar Condicionado Springer WayManual Ar Condicionado Springer Way
Manual Ar Condicionado Springer WayPolo Ar

Descritivo-de-instalacao-operacao-e-manutencao-cummins-n
Descritivo-de-instalacao-operacao-e-manutencao-cummins-nDescritivo-de-instalacao-operacao-e-manutencao-cummins-n
Descritivo-de-instalacao-operacao-e-manutencao-cummins-nAriadny Coelho

Midea vize-b-01.14--view-
Midea vize-b-01.14--view-Midea vize-b-01.14--view-
Midea vize-b-01.14--view-haroldopaixao


Semelhante a Manual técnico bombas de calor Transsen (20)

Manual uso ko 3500_se
Manual uso ko 3500_seManual uso ko 3500_se
Manual uso ko 3500_se

Plano de manutenção de sistemas solares térmicos
Plano de manutenção de sistemas solares térmicosPlano de manutenção de sistemas solares térmicos
Plano de manutenção de sistemas solares térmicos

Manual condensación ariston egis premium 24 ff
Manual condensación ariston egis premium 24 ffManual condensación ariston egis premium 24 ff
Manual condensación ariston egis premium 24 ff

Pc585 v2.1 inst
Pc585 v2.1   instPc585 v2.1   inst
Pc585 v2.1 inst

B600005060130-Manual-Eco-Garden-Inverter-12.02.2020-V12.pdf
B600005060130-Manual-Eco-Garden-Inverter-12.02.2020-V12.pdfB600005060130-Manual-Eco-Garden-Inverter-12.02.2020-V12.pdf
B600005060130-Manual-Eco-Garden-Inverter-12.02.2020-V12.pdf

Picinas de Vinil - Show de Piscinas
Picinas de Vinil - Show de PiscinasPicinas de Vinil - Show de Piscinas
Picinas de Vinil - Show de Piscinas

Manual de bombas de amostragem
Manual de bombas de amostragemManual de bombas de amostragem
Manual de bombas de amostragem

Quadros de comando
Quadros de comandoQuadros de comando
Quadros de comando

01 - Manual de Instruções - QAS 170.pdf
01 - Manual de Instruções - QAS 170.pdf01 - Manual de Instruções - QAS 170.pdf
01 - Manual de Instruções - QAS 170.pdf

Manual Ar Condicionado Springer Way
Manual Ar Condicionado Springer WayManual Ar Condicionado Springer Way
Manual Ar Condicionado Springer Way

Manual hidrojato
Manual hidrojatoManual hidrojato
Manual hidrojato

Manual Hidrojato Sodramar
Manual Hidrojato SodramarManual Hidrojato Sodramar
Manual Hidrojato Sodramar

Descritivo-de-instalacao-operacao-e-manutencao-cummins-n
Descritivo-de-instalacao-operacao-e-manutencao-cummins-nDescritivo-de-instalacao-operacao-e-manutencao-cummins-n
Descritivo-de-instalacao-operacao-e-manutencao-cummins-n

Smartcut75
Smartcut75Smartcut75
Smartcut75

Manual heliotemp
Manual heliotempManual heliotemp
Manual heliotemp

Manual at 12000
Manual at 12000 Manual at 12000
Manual at 12000

Manual operador 280_tj
Manual operador 280_tjManual operador 280_tj
Manual operador 280_tj

Manual-Compressor.pdf
Manual-Compressor.pdfManual-Compressor.pdf
Manual-Compressor.pdf

Aquecedor Solar - Henrimar
Aquecedor Solar - Henrimar Aquecedor Solar - Henrimar
Aquecedor Solar - Henrimar

Midea vize-b-01.14--view-
Midea vize-b-01.14--view-Midea vize-b-01.14--view-
Midea vize-b-01.14--view-


Mais de worldpiscinas

Especificações controlador digital sinergia
Especificações controlador digital sinergiaEspecificações controlador digital sinergia
Especificações controlador digital sinergiaworldpiscinas

Especificações controlador digital control master
Especificações controlador digital control masterEspecificações controlador digital control master
Especificações controlador digital control masterworldpiscinas

Especificações controlador digital absoluto
Especificações controlador digital absolutoEspecificações controlador digital absoluto
Especificações controlador digital absolutoworldpiscinas

Especificações coletor basic
Especificações coletor basicEspecificações coletor basic
Especificações coletor basicworldpiscinas

Especificações coletor solar acqua plus
Especificações coletor solar acqua plusEspecificações coletor solar acqua plus
Especificações coletor solar acqua plusworldpiscinas

Manual aquecedor solar banho
Manual aquecedor solar banhoManual aquecedor solar banho
Manual aquecedor solar banhoworldpiscinas

Especificações coletor solar magnum
Especificações coletor solar magnumEspecificações coletor solar magnum
Especificações coletor solar magnumworldpiscinas

Especificações coletor solar bravo
Especificações coletor solar bravoEspecificações coletor solar bravo
Especificações coletor solar bravoworldpiscinas

Especificações coletor solar bahamas
Especificações coletor solar bahamasEspecificações coletor solar bahamas
Especificações coletor solar bahamasworldpiscinas

Especificações coletor solar porto seguro
Especificações coletor solar porto seguroEspecificações coletor solar porto seguro
Especificações coletor solar porto seguroworldpiscinas

Manual aquecedor solar acoplado
Manual aquecedor solar acopladoManual aquecedor solar acoplado
Manual aquecedor solar acopladoworldpiscinas

Manual da sauna socalor
Manual da sauna socalorManual da sauna socalor
Manual da sauna socalorworldpiscinas

Saiba Mais Sobre Bombas Sibrape
Saiba Mais Sobre Bombas SibrapeSaiba Mais Sobre Bombas Sibrape
Saiba Mais Sobre Bombas Sibrapeworldpiscinas

Sibrape Robot XT5 e XT7 Sibrape
Sibrape Robot XT5 e XT7 SibrapeSibrape Robot XT5 e XT7 Sibrape
Sibrape Robot XT5 e XT7 Sibrapeworldpiscinas

Dolphin Dynamic Prox 2 Sibrape
Dolphin Dynamic Prox 2 SibrapeDolphin Dynamic Prox 2 Sibrape
Dolphin Dynamic Prox 2 Sibrapeworldpiscinas


Mais de worldpiscinas (20)

Especificações controlador digital sinergia
Especificações controlador digital sinergiaEspecificações controlador digital sinergia
Especificações controlador digital sinergia

Especificações controlador digital control master
Especificações controlador digital control masterEspecificações controlador digital control master
Especificações controlador digital control master

Especificações controlador digital absoluto
Especificações controlador digital absolutoEspecificações controlador digital absoluto
Especificações controlador digital absoluto

Especificações coletor basic
Especificações coletor basicEspecificações coletor basic
Especificações coletor basic

Especificações coletor solar acqua plus
Especificações coletor solar acqua plusEspecificações coletor solar acqua plus
Especificações coletor solar acqua plus

Manual aquecedor solar banho
Manual aquecedor solar banhoManual aquecedor solar banho
Manual aquecedor solar banho

Especificações coletor solar magnum
Especificações coletor solar magnumEspecificações coletor solar magnum
Especificações coletor solar magnum

Especificações coletor solar bravo
Especificações coletor solar bravoEspecificações coletor solar bravo
Especificações coletor solar bravo

Especificações coletor solar bahamas
Especificações coletor solar bahamasEspecificações coletor solar bahamas
Especificações coletor solar bahamas

Especificações coletor solar porto seguro
Especificações coletor solar porto seguroEspecificações coletor solar porto seguro
Especificações coletor solar porto seguro

Manual aquecedor solar acoplado
Manual aquecedor solar acopladoManual aquecedor solar acoplado
Manual aquecedor solar acoplado

Manual da sauna socalor
Manual da sauna socalorManual da sauna socalor
Manual da sauna socalor

Estampas Sibrape
Estampas SibrapeEstampas Sibrape
Estampas Sibrape

Robot XT5 Sibrape
Robot XT5 SibrapeRobot XT5 Sibrape
Robot XT5 Sibrape

Saiba Mais Sobre Bombas Sibrape
Saiba Mais Sobre Bombas SibrapeSaiba Mais Sobre Bombas Sibrape
Saiba Mais Sobre Bombas Sibrape

Sibrape Robot XT5 e XT7 Sibrape
Sibrape Robot XT5 e XT7 SibrapeSibrape Robot XT5 e XT7 Sibrape
Sibrape Robot XT5 e XT7 Sibrape

Dolphin Dynamic Prox 2 Sibrape
Dolphin Dynamic Prox 2 SibrapeDolphin Dynamic Prox 2 Sibrape
Dolphin Dynamic Prox 2 Sibrape

Pool Light Sibrape
Pool Light SibrapePool Light Sibrape
Pool Light Sibrape

Pool Clean Sibrape
Pool Clean SibrapePool Clean Sibrape
Pool Clean Sibrape

Placalor Sibrape
Placalor SibrapePlacalor Sibrape
Placalor Sibrape


Manual técnico bombas de calor Transsen

  • 1. MANUAL TÉCNICO • BOMBAS DE CALOR • LINHA DUNA
  • 2. Í ndice • Circulação de substâncias químicas como óleo corrosivo ou qualquer fluido que venha a danificar internamente o equipamento; • Ocorrência de terra, areia ou detritos no interior do equipamento que venham causar obstrução na circulação da água e ou erosões nas paredes do condensador; Introdução Nenhum ponto de venda ou representante está autorizado a fazer exceções desta garantia ou assumir compromissos em nome da Transsen. Inspeção, Recebimento e Responsabilidade Os produtos com defeito de fabricação, dentro do prazo de garantia, serão reparados Bomba de Calor: Conceito, Componentes e Funcionamento ou trocados na fábrica. Os produtos somente poderão ser remetidos à fábrica, para análise e constatação de defeitos, após sua autorização por escrito do proprietário. Aplicação Qualquer reclamação quanto a defeitos, deverá sempre referir-se ao número de série e modelo do equipamento. Bomba de Calor Transsen Linha Duna MODELO DO EQUIPAMENTO:___________________________ NÚMERO DE SÉRIE:__________________________________ Local da Instalação Instalação Hidráulica Instalação Elétrica Procedimentos para Inicializar a Bomba de Calor Termostato Digital – Programação e Operação Inspeção Técnica Manutenção Preventiva Dúvidas mais Freqüentes Garantia Manual Técnico - 19 - Bombas de Calor Linha Duna
  • 3. Garantia Introdução A Transsen garante o desempenho das suas bombas de calor dentro dos prazos A Transsen inova mais uma vez e lança uma nova opção de aquecimento de 18 meses à partir da data da nota fiscal, contra qualquer defeito de fabricação, complementar ao aquecedor solar de piscina: as bombas de calor Linha Duna. desde que reclamado imediatamente após sua constatação e que o equipamento Atenta às necessidades de seu cliente e preocupada com a sua satisfação, a Transsen tenha sido instalado conforme as instruções do manual técnico. revoluciona o mercado e oferece um produto de alta tecnologia e qualidade. Peças, acessórios e outros equipamentos utilizados na instalação terão suas As bombas de calor Transsen Linha Duna são modernas, econômicas, de fácil garantias de acordo com os respectivos fabricantes. instalação e desenvolvidas para trabalhar em conjunto com o aquecedor solar na climatização de piscinas. A Transsen terá até 30 (trinta) dias, a partir da data de transmissão do problema, para proceder a assistência técnica através de atendimento próprio ou de pontos Este manual tem o objetivo de orientá-lo quanto à correta instalação, solução de de venda autorizado, em um raio de até 50 km de localização dos mesmos, onde pequenos problemas e conservação da sua bomba de calor . os equipamentos foram adquiridos. Leia com atenção as instruções a seguir pois a garantia da bomba de calor Linha , Todas as despesas decorrentes da retirada, reinstalação e deslocamento do produto Duna está condicionada a uma correta instalação. Nosso departamento técnico está até a Transsen correm por conta exclusiva do proprietário do equipamento. a disposição para orientar e esclarecer dúvidas quanto a aplicação e instalação do produto. Para isso, faça uso de nosso Serviço de Atendimento - SAT pelo telefone Quando constatado que a reclamação não procede, as despesas decorrentes da 0800 7737050 ou nos envie um e-mail pelo transsen@transsen.com. assistência técnica, troca de produtos e/ou peças, transporte e mão de obra, serão de responsabilidade do proprietário do equipamento. Inspeção, Recebimento e Responsabilidade A garantia perde o valor nos seguintes casos: Após retirar o equipamento da embalagem, verifique se eventualmente ocorreu • Alimentação elétrica errada; algum dano, motivado pelo carregamento e ou transporte do equipamento. • Uso inadequado ou negligencia do usuário na instalação / operação; Confira o número de série registrado nesse manual. • Danos causados por fenômenos da natureza; • Transporte e/ou armazenamento inadequados; É de responsabilidade do proprietário: • Instalação em desacordo com as instruções do manual de instalação e operação e normas vigentes; • Ler atentamente todas as instruções de segurança e recomendações básicas desse • T sido violado ou consertado por pessoas não autorizadas pela Transsen, exceto er manual. quando houver autorização por escrito nesse sentido; • Garantir que a instalação de seu equipamento seja efetuada em local e condições • Extinção do prazo de validade; seguras e apropriadas. • Falta de manutenção preventiva especializada e com periodicidade de 12 • Garantir que a manutenção seja efetuada apenas por pessoas qualificadas. meses; • Garantir que o seu equipamento seja adequadamente aterrado quando da • Aplicação do produto em fins para os quais não tenha sido projetado; instalação. • Adaptação ou uso de peças que alterem o funcionamento do equipamento; • Garantir que seu equipamento seja instalado e utilizado corretamente. • Utilização de água da piscina com composição físico-química não conforme com • Não permitir que seu equipamento seja manuseado por pessoas não a especificação abaixo: capacitadas. Bomba de Calor: Conceito, Componentes e Funcionamento Em síntese, uma bomba de calor é, de fato, uma máquina térmica que retira energia do ar ambiente a baixas temperaturas e a disponibiliza à água da piscina. As bombas de calor funcionam um processo semelhante ao de um sistema de ar condicionado, contudo em ciclo invertido. Ou seja, o ciclo de refrigeração de um ar condicionado visa retirar calor do ambiente através do fluido refrigerante a baixa temperatura Tabela 6 - Tratamento de água da piscina. enquanto que a bomba de calor visa ceder calor à água da piscina através do fluido refrigerante a alta temperatura. Manual Técnico - 18 - Bombas de Calor Linha Duna Manual Técnico - 03 - Bombas de Calor Linha Duna
  • 4. Introdução Dúvidas mais Frequentes A Transsen inova mais uma vez e lança uma nova opção de aquecimento complementar ao aquecedor solar de piscina: as bombas de calor Linha Duna. Atenta às necessidades de seu cliente e preocupada com a sua satisfação, a Transsen revoluciona o mercado e oferece um produto de alta tecnologia e qualidade. As bombas de calor Transsen Linha Duna são modernas, econômicas, de fácil instalação e desenvolvidas para trabalhar em conjunto com o aquecedor solar na climatização de piscinas. Este manual tem o objetivo de orientá-lo quanto à correta instalação, solução de pequenos problemas e conservação da sua bomba de calor . Leia com atenção as instruções a seguir pois a garantia da bomba de calor Linha , Duna está condicionada a uma correta instalação. Nosso departamento técnico está a disposição para orientar e esclarecer dúvidas quanto a aplicação e instalação do produto. Para isso, faça uso de nosso Serviço de Atendimento - SAT pelo telefone 0800 7737050 ou nos envie um e-mail pelo transsen@transsen.com. Tabela 5 – Problemas, causa e solução. Inspeção, Recebimento e Responsabilidade Após retirar o equipamento da embalagem, verifique se eventualmente ocorreu algum dano, motivado pelo carregamento e ou transporte do equipamento. Confira o número de série registrado nesse manual. É de responsabilidade do proprietário: • Ler atentamente todas as instruções de segurança e recomendações básicas desse manual. • Garantir que a instalação de seu equipamento seja efetuada em local e condições seguras e apropriadas. • Garantir que a manutenção seja efetuada apenas por pessoas qualificadas. • Garantir que o seu equipamento seja adequadamente aterrado quando da instalação. • Garantir que seu equipamento seja instalado e utilizado corretamente. • Não permitir que seu equipamento seja manuseado por pessoas não capacitadas. Bomba de Calor: Conceito, Componentes e Funcionamento Em síntese, uma bomba de calor é, de fato, uma máquina térmica que retira energia do ar ambiente a baixas temperaturas e a disponibiliza à água da piscina. As bombas de calor funcionam um processo semelhante ao de um sistema de ar condicionado, contudo em ciclo invertido. Ou seja, o ciclo de refrigeração de um ar condicionado visa retirar calor do ambiente através do fluido refrigerante a baixa temperatura enquanto que a bomba de calor visa ceder calor à água da piscina através do fluido Manual Técnico - 04 - Bombas de Calor Linha Duna Manual Técnico - 17 - Bombas de Calor Linha Duna
  • 5. isso ocorra basta aguardar alguns segundos que o display voltará ao normal. refrigerante a alta temperatura. Para ter acesso a essas funções será necessário um código de acesso, o qual é divulgado somente pela fábrica quando houver necessidade. Os principais componentes de uma bomba de calor são: Como verificar se o equipamento está operando corretamente? • Compressor • Válvula de expansão • Condensador Depois de alguns minutos de trabalho, pode ser observado através de testes • Evaporador simples, se a bomba de calor está funcionando ou não. • Fluido refrigerante • Sentir o ar que sai da máquina através do ventilador que está localizado na A figura 1 dá maiores detalhes do funcionamento da bomba de calor T . odos os parte superior A temperatura deste fluxo de ar deverá estar aproximadamente . componentes estão conectados entre si através de um circuito fechado, por onde entre 10ºC e 12ºC abaixo da temperatura ambiente. circula um fluido refrigerante. É importante ressaltar que todo processo ocorre em • Sentir com a mão durante 2 minutos, a temperatura entre a entrada e função de mudanças físico-químicas do fluido refrigerante. Observe que a fonte saída da água na própria tubulação ao lado do equipamento. Deverão existir de energia é o ar ambiente que através do evaporador fornece calor a baixa aproximadamente 2ºC de diferença entre estas duas posições. temperatura ao fluido refrigerante, enquanto que, no condensador esta energia é • Depois de aproximadamente 15 minutos de operação, deverá começar a disponibilizada e absorvida pela água da piscina. O ventilador tem a função de aparecer o condensado (água) produto do resfriamento do ar quando passa aumentar a eficiência do evaporador . através do evaporador . Figura 1 - Esquema de funcionamento de uma bomba de calor . Manutenção Preventiva As bombas de calor Transsen foram projetadas e construídas para serem instaladas em ambientes externos. Porém alguns cuidados devem ser tomados, com uma periodicidade máxima de 1 ano, para garantir o bom estado de funcionamento, aspecto visual e conservação do equipamento. São eles: • Gabinete de aço: lavar utilizando sabão neutro, secar com pano limpo. • Evaporador: lavar contudo evitar usar jato de água com muita pressão, pois , suas aletas de alumínio poderão ser danificadas. • Quadro elétrico: verificar programação, sensor de temperatura e evitar jatos de água em sua direção. • Parafusos do gabinete: lubrificar pois ajuda a prolongar suas características , físicas e vida útil. • Se o equipamento está instalado num local onde possam cair folhas com freqüência, é recomendada uma limpeza com maior freqüência e manutenção por profissionais capacitados. O ciclo térmico ocorre da seguinte forma: • Condensador: limpar internamente todo circuito a fim de retirar possíveis incrustações e obstruções. No compressor inicia-se o processo, pois o vapor proveniente do evaporador é • Filtro: manter o filtro limpo e operando de acordo com as especificações comprimido, elevando sua pressão e temperatura para aproximadamente 100ºC. do fabricante. O aumento de pressão no filtro significa redução na vazão de No condensador o vapor comprimido e a alta temperatura circulam pelo tubo , água, fazendo com que a pressão de condensação do equipamento aumente e externo, enquanto a água circula pelo tubo interno (tecnologia tube in tube) em levando a bomba de calor a trabalhar em alta pressão (baixo fluxo de água). sentidos contrários. Nesta etapa ocorre a primeira troca de calor onde o fluido refrigerante cede calor para a água. Sempre que for efetuar a manutenção preventiva, desconectar a bomba de calor da energia elétrica. Manual Técnico - 16 - Bombas de Calor Linha Duna Manual Técnico - 05 - Bombas de Calor Linha Duna
  • 6. Figura 2 - Bomba de calor Transsen Figura 3 - Bomba de calor Transsen • Durante o período de temperaturas mais baixas, as paredes e o fundo da piscina Duna 20, Duna 50, Duna 65 e Duna 80 Duna 100, Duna 120, Duna 150 e esfriam, quando isso ocorre o equipamento leva um período maior de trabalho de Duna 180 reaquecimento e manutenção da temperatura. Termostato Digital – Programação e Operação Como programar a temperatura 1) Pressione a tecla “P” – aparecerá no display a sigla (SP 1) e em seguida a temperatura de programação, no caso 28°C. Para aumentar a temperatura, basta pressionar a tecla ▲. Para diminuir pressione a tecla ▼ Para gravar a temperatura selecionada, basta , . pressionar a tecla “P” novamente ou aguardar 10 segundos que a mesma será gravada automaticamente. 2) Após esse procedimento, voltará a aparecer no display a temperatura da água que A tabela 1 apresenta as caracterísitcas técnicas das bomas de calor Transsen Linha estará circulando pelo equipamento e o mesmo deverá trabalhar ininterruptamente até Duna. atingir a temperatura selecionada. Para desligar o equipamento Para desligar o equipamento, basta manter pressionada a tecla “U” por dois segundos. O equipamento entrará em modo standy-by. Para ligar o equipamento Para ligar o equipamento, basta manter pressionada a tecla “U” por dois segundos. O equipamento entrará em funcionamento passando pelos mesmos procedimentos citados nos procedimentos de inicialização. Obs.: Pressionando a tecla “U” por um segundo, aparecerá no display a temperatura do evaporador . Função Degelo Tabela 1- Caracterísitas técnicas Esse equipamento possui um sensor de degelo no evaporador Em temperaturas do . É importante ressaltar que a capacidade nominal (potência nominal) das bombas de ar ambiente baixa, é possível que haja formação de camadas de gelo no evaporador. calor apresentada na tabela 1, reflete o desempenho do equipamento em condição Quando isso ocorrer os led´s OUT e AUX se apagarão e acenderá o led DEF nesse , , de teste onde a temperatura ambiente e umidade relativa do ar é controlada. momento somente o ventilador funcionará até que a temperatura do evaporador volte Portanto, para efeito de dimensionamento, é fundamental levar em consideração as condições climáticas as quais o equipamento e a piscina estão submetidos, sobre ao normal. tudo a temperatura do ar ambiente, temperatura da piscina, velocidade do vento e outros. Todas estas variáveis terão influencia direta no calculo da capacidade útil Códigos de acesso (potência útil) da bomba de calor e demanda energética necessária para repor as perdas térmicas da piscina. Assim sendo, a tabela 2 apresenta, para as condições Esse controlador possui funções que saem programadas de fábrica. Essas funções serão climáticas mais comuns, a potência útil das bombas de calor Transsen Linha Duna. acessadas somente quando a tecla “P” for pressionada por mais de dois segundos. Manual Técnico - 06 - Bombas de Calor Linha Duna Manual Técnico - 15 - Bombas de Calor Linha Duna
  • 7. Procedimentos para Inicializar a Bomba de Calor Parabéns! Se foram seguidas todas as instruções deste manual, a sua bomba de calor está instalada. Contudo, para inicializar o sistema, é importante seguir os seguintes procedimentos: 1) Verificar se os registros de entrada e saída de água estão abertos. 2) Energizar a bomba de calor . 3) Ligar a bomba hidráulica de circulação. 4) Nesse momento, aparecerá no display do termostato digital da bomba de calor a temperatura da água que estará circulando. Ver figura 10. Tabela 2 – Potência útil para diferentes condições climáticas. Figura 10 - Termostato digital. A tabela 2 tem o objetivo de tornar o dimensionamento mais criterioso e seguro, contudo não contempla todas as possibilidades climáticas. Para condições de instalação mais complexas, consulte nosso departamento técnico. Local da Instalação A escolha do local de instalação é essencial para o bom funcionamento do 5) O led OUT ficará piscando e o led OK ficará aceso. equipamento. Para isso, é importante que seja levado em consideração as seguintes 6) Após 2 minutos, a partir do momento em que o equipamento foi energizado, o orientações: ventilador entrará em funcionamento e o led FAN ficará aceso. 7) O led OUT ficará aceso e o led AUX ficará piscando. • O equipamento deverá ser instalado ao ar livre, em local arejado para melhor troca de calor com o ambiente. Caso seja necessário instalar próximo de paredes 8) Após 2 minutos, a partir do momento em que o led AUX começou a piscar o , ou em conjunto com outras bombas de calor os lados do evaporador deverão ficar , compressor entrará em funcionamento. a uma distância livre mínima de 1 metro para garantir que haja sempre um espaço 9) Desta forma, ficarão acesos os led´s OUT – OK – FAN – AUX e a partir desse mínimo de troca de calor evitando assim que o ar frio retorne para o evaporador , instante o processo de aquecimento se iniciará. diminuindo seu rendimento. Além disso, o espaço mínimo de 1 metro facilita o acesso para manutenção. Importante: • Caso seja necessário instalar em ambiente fechado, consulte nosso departamento técnico para melhor orientação. • A bomba de calor sai de fábrica com a temperatura programada para 28°C. • Não há necessidade de prever nenhum tipo de proteção sobre as bombas de calor , Caso a temperatura de ajuste não seja alterada, o equipamento deverá trabalhar visto que são fabricadas com materiais resistentes a intempéries e raios solares. ininterruptamente até atingir a temperatura programada. • A instalação deverá ser feita preferencialmente próxima a piscina, visto que • A bomba hidráulica de circulação não é comandada pelo termostato da distâncias muito longas aumentam a perda de carga do sistema hidráulico. • Deverá ser evitada a instalação próxima à vegetação, debaixo de árvores ou bomba de calor portanto é necessário que seja instalado um outro termostato , qualquer outro objeto que possa cair sobre o equipamento prejudicando seu para acionamento da bomba de circulação e programado de forma a trabalhar funcionamento. harmonicamente com a bomba de calor . • O equipamento deverá ser instalado sobre solo rígido ou base de concreto • Caso seja necessário abrir o painel elétrico, desligue a energia elétrica. Para ter perfeitamente nivelado. Este procedimento é importante para que o compressor acesso ao quadro elétrico, solte os parafusos que prendem a tampa do display. trabalhe com o óleo no nível e o escoamento da água condensada. Manual Técnico - 14 - Bombas de Calor Linha Duna Manual Técnico - 07 - Bombas de Calor Linha Duna
  • 8. Alimentação Elétrica da Bomba de Calor: 220 V Trifásico A tabela 2 tem o objetivo de tornar o dimensionamento mais criterioso e seguro, ESQUEMAELÉTRICODEMÁQUINASABOVEGRONDTRIFÁSICAS220V contudo não contempla todas as possibilidades climáticas. Para condições de R S T instalação mais complexas, consulte nosso departamento técnico. Local da Instalação L1 15 L2 1L1 3L2 5L3 03 A escolha do local de instalação é essencial para o bom funcionamento do A1 A2 11 12 13 14 15 01 04 equipamento. Para isso, é importante que seja levado em consideração as A1 A2 1 2 3 4 5 6 7 8 9 10 seguintes orientações: 16 18 L3 2T1 4T2 6T3 • O equipamento deverá ser instalado ao ar livre, em local arejado para melhor FUSÍVEL6A PRETO VERMELHO BRANCO PRETO troca de calor com o ambiente. Caso seja necessário instalar próximo de paredes 05 VERMELHO ou em conjunto com outras bombas de calor os lados do evaporador deverão , SENSOR1 SENSOR2 BRANCO ficar a uma distância livre mínima de 1 metro para garantir que haja sempre 07 um espaço mínimo de troca de calor evitando assim que o ar frio retorne para o , 02 evaporador diminuindo seu rendimento. Além disso, o espaço mínimo de 1 metro Figura 8- Esquema elétrico 01 - RELÊSEQUÊNCIADEFASE 02 - CAPACITORMARCHA facilita o acesso para manutenção. 220 V Trifásico. 03 - CONTROLADORCOEL 04 - CONTATORCOMPRESSOR 05 - VENTILADOR • Caso seja necessário instalar em ambiente fechado, consulte nosso departamento 06 - PRESSOSTATOÁGUA 07 - COMPRESSOR técnico para melhor orientação. 06 PRES.BAIXA PRES.AL TA • Não há necessidade de prever nenhum tipo de proteção sobre as bombas de calor visto que são fabricadas com materiais resistentes a intempéries e raios , solares. • A instalação deverá ser feita preferencialmente próxima a piscina, visto que Alimentação Elétrica da Bomba de Calor: 380 V Trifásico distâncias muito longas aumentam a perda de carga do sistema hidráulico. • Deverá ser evitada a instalação próxima à vegetação, debaixo de árvores ou ESQUEMAELÉTRICODEMÁQUINASABOVEGRONDTRIFÁSICAS380V qualquer outro objeto que possa cair sobre o equipamento prejudicando seu N R S T funcionamento. 01 - BORNENEUTRO 02 - RELÊSEQUÊNCIADEFASE • O equipamento deverá ser instalado sobre solo rígido ou base de concreto 03 - CONTROLADORCOEL 04 - CONTATORCOMPRESSOR perfeitamente nivelado. Este procedimento é importante para que o compressor 05 - VENTILADOR 06 - PRESSOSTATOÁGUA trabalhe com o óleo no nível e o escoamento da água condensada. 07 - COMPRESSOR 08 - CAPACITORMARCHA • O condensado formado nas aletas do evaporador (radiador ou serpentina) L1 15 L2 1L1 3L2 5L3 durante o funcionamento do equipamento é normal. Quando o ar úmido e quente A1 A2 11 12 13 14 15 03 passa pelo evaporador sua temperatura diminui, o ar resfria-se e parte da umidade , 01 02 04 1 2 3 4 5 6 7 8 9 10 A1 A2 condensa. Essa condensação escorre de forma vertical pelo evaporador se acumula , 2T1 4T2 6T3 16 18 L3 na base do equipamento e começa a drenar pela mesma. Uma bomba de calor poderá produzir aproximadamente 12 a 20 litros de água por hora, durante seu FUSÍVEL6A funcionamento. Portanto, recomenda-se prever local para escoamento da água VERMELHO BRANCO PRETO PRETO drenada ou, se necessário, instalar uma bandeja para coletar a água condensada. 05 VERMELHO SENSOR1 SENSOR2 Neste caso, deverá ser prevista tubulação para drenagem da água. 06 BRANCO PRES.BAIXA PRES.AL TA 07 Instalação Hidráulica 08 A instalação hidráulica da bomba de calor tem grande importância, pois garante Figura 9 - Esquema elétrico que o equipamento trabalhe corretamente e em condições de alto rendimento, 380 V Trifásico. além de prolongar a sua vida útil. A execução do serviço deve ser feita sempre por Manual Técnico - 08 - Bombas de Calor Linha Duna Manual Técnico - 13 - Bombas de Calor Linha Duna
  • 9. Figura 4 - Instalação hidráulica da bomba de calor com aquecedor solar . Tabela 4 – Seleção de cabos elétricos. As figuras 7, 8 e 9 apresentam os 3 esquemas elétricos mais comuns para instalação das bombas de calor Para condições de instalação mais complexas, . consulte nosso departamento técnico. Alimentação Elétrica da Bomba de Calor: 220 V Monofásico O termostato faz o monitoramento da temperatura da água da piscina através de um ESQUEMAELÉTRICODEMÁQUINASABOVEGRONDMONOFÁSICAS220V sensor de temperatura localizado em um poço na tubulação proveniente do ralo de RS fundo e aciona a bomba hidráulica de circulação sempre que a temperatura da água estiver abaixo do mínimo desejado. Para a instalação hidráulica de mais de uma bomba de calor é importante que haja , FUSÍVEL6A equilíbrio hidráulico entre elas de forma que a vazão e desempenho térmico em cada 5 2 L1 L2 11 12 13 14 15 03 uma seja o mesmo. As figuras 5 e 6 apresentam duas situações típicas de instalação 08 hidráulica de 2 e 3 bombas de calor respectivamente. 04 1 2 3 4 5 6 7 8 9 10 1 T1 T2 Figura 5 - Instalação hidráulica de Figura 6 - Instalação hidráulica de 2 bombas de calor . 3 bombas de calor . 01 02 VERMELHO PRETO PRETO BRANCO 05 VERMELHO SENSOR1 SENSOR2 BRANCO 07 02 01-CAPACITORPARTIDA 02 - CAPACITORMARCHA 03 - CONTROLADORCOEL 04 - CONTATORCOMPRESSOR 05 - VENTILADOR 06 - PRESSOSTATOÁGUA 07 - COMPRESSOR 08 - RELÉDEPARTIDA 06 PRES.BAIXA PRES.AL TA Figura 7 - Esquema elétrico 220 V Monofásico. Manual Técnico - 12 - Bombas de Calor Linha Duna Manual Técnico - 09 - Bombas de Calor Linha Duna
  • 10. Além do equilíbrio hidráulico é importante que a tubulação esteja corretamente para a manutenção da temperatura e redução do custo operacional de 20% a 40%. A dimensionada. Para isto, a tabela 3 apresenta as vazões máximas para tubulações capa térmica diminui consideravelmente as perdas térmicas por evaporação, convecção e de diversos diâmetros. radiação que ocorrem pela lâmina d’água da piscina, principalmente durante a noite. • Os condensadores utilizados nos equipamentos são construídos com materiais à base de ligas de cupro-níquel (cobre com níquel) com o intuito de aumentar sua resistência, condutividade térmica e eficiência. Portanto é necessário manter um controle rigoroso da água para assegurar a vida útil dos mesmos. O tratamento inadequado da água prejudicará seriamente o equipamento e diminuirá sua vida útil. • Para o caso de piscinas que possuem qualquer tipo de automação no tratamento químico da água (dosador ionizador gerador de cloro, etc), a bomba de calor deverá ser , , instalada após estes dispositivos sob o risco de perda da garantia em caso de defeitos. • Para o caso de piscinas que possuem tratamento químico da água com dosador , ionizado ou gerador de cloro, recomenda-se o uso de condensadores em Titânio, devido a maior resistência à corrosão. Instalação Elétrica Tabela 3 – Tubulação de pvc marrom e vazões máximas. A instalação elétrica deverá ser executada por profissionais capacitados, observando as Para condições de instalação mais complexas, consulte nosso departamento normas técnicas vigentes na ABNT como a NBR 5410 e as recomendações da distribuidora técnico. de energia elétrica regional. Antes da instalação, deve-se observar: Importante: • Se a tensão e fases da rede local são compatíveis com as indicadas no equipamento. • Se os cabos elétricos a serem utilizados são compatíveis com a corrente e tensão do • O equipamento sempre deverá ser instalado após o filtro da piscina. equipamento, considerando a distância entre a entrada do quadro de energia elétrica e • A bomba de calor possui de série, um termostato digital interno responsável pelo o equipamento, com perdas máximas admissíveis de 4%, recomendadas pela ABNT . controle de acionamento apenas da bomba de calor portanto é fundamental que , • Se o sensor de temperatura necessitará de uma extensão. Para isso, recomenda-se o seja previsto outro termostato para controle de acionamento da bomba hidráulica condutor tipo “met spar” – cabo manga 2x26 awg bt. de circulação. Além disso, o ajuste de temperatura de ambos os termostatos deve Além disso, o aterramento da instalação elétrica é indispensável, e deve seguir as normas ser equivalente para que o acionamento da bomba de calor e bomba hidráulica da ABNT constadas na NBR 5410. Caso o equipamento funcione sem aterramento, ou de circulação aconteça harmonicamente. o mesmo seja feito de forma inadequada, isto acarretará a perda da garantia de seu • Depois do “by pass” ter sido regulado, sua posição não deverá ser mudada. equipamento. Abaixo citaremos alguns procedimentos para um perfeito aterramento: • Caso a bomba de calor fique desligada por um longo período de tempo, • A(s) haste(s) deve ser alojada em local adequado, preferencialmente em solo feche a entrada e saída de água e abra totalmente o “by pass”. Além disso, é exposto. recomendável circular a água da piscina pelo equipamento 1 vez por semana • Conectar cabo de cobre nu ao eletrodo de aterramento, sendo que, sua bitola deve ser no mínimo. Isso elimina a possibilidade de acúmulo de cloro livre no interior do igual a do cabo de alimentação da energia elétrica. condensador aumentando sua vida útil. , • Levar o condutor de aterramento até o equipamento através de tubulação existente • Devem ser usadas uniões na entrada e saída da bomba de calor e demais ou a instalar . acessórios com o objetivo de facilitar a manutenção. • O condutor de aterramento deve ser conectado no terminal de aterramento do • A tubulação e conexões de interligação devem possuir diâmetro compatível com equipamento. a vazão necessária à bomba de calor . • É imprescindível o uso do “by pass”, visto que o mesmo permite regulagem da Para facilitar a seleção do cabo elétrico, a tabela 4 apresenta uma seleção. Tendo o vazão e evita a formação de erosão interna nas paredes do condensador causada modelo do equipamento e distância em metros, obtemos a bitola mínima do cabo em por excesso de vazão (bomba super dimensionada). Além disso, o “by pass” facilita mm². a manutenção do sistema. • A instalação hidráulica do sistema de filtragem em conjunto com o aquecimento solar apresentados na figura 4 são meramente ilustrativos e variam em função da aplicação. Para maiores detalhes, consultar o manual técnico do aquecedor solar . • O uso da capa térmica em piscinas aquecidas é de fundamental importância Manual Técnico - 10 - Bombas de Calor Linha Duna Manual Técnico - 11 - Bombas de Calor Linha Duna
