Bonding permite agregar múltiplas interfaces de rede em uma única interface lógica para prover tolerância a falhas e balanceamento de carga. Pode operar nos modos round robin, active-backup ou 802.3ad. A configuração envolve criar um arquivo para a interface bond e configurar as interfaces físicas como slaves, além de definir parâmetros como o modo e intervalo de checagem no arquivo bonding.conf.

1. Sistemas Distribuídos
Linux Network Fault Tolerance
Frederico Madeira
LPIC­1, LPIC­2, CCNA
fred@madeira.eng.br
www.madeira.eng.br

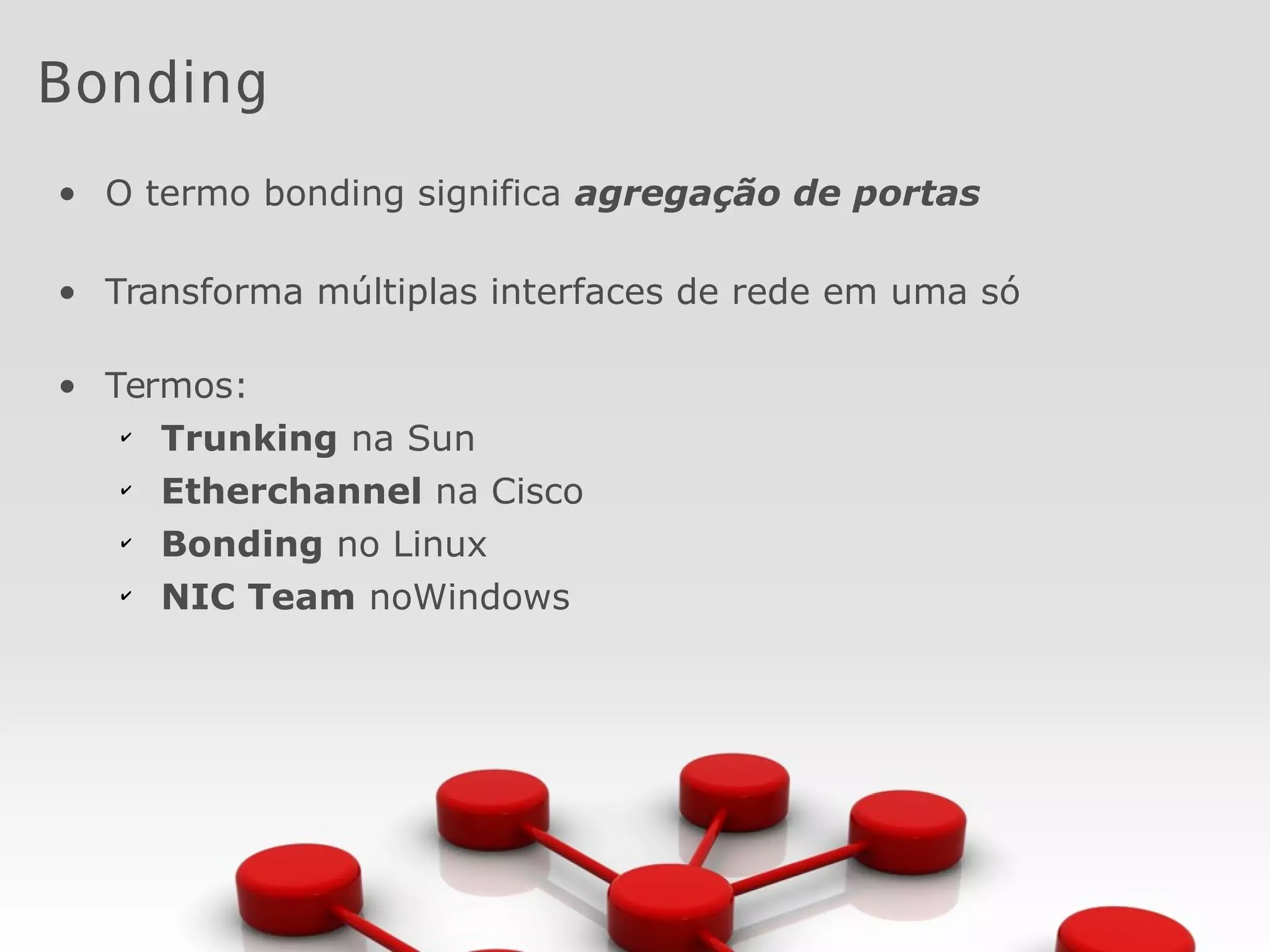

2. Bonding
• O termo bonding significa agregação de portas
• Transforma múltiplas interfaces de rede em uma só
• Termos:
✔
Trunking na Sun
✔
Etherchannel na Cisco
✔
Bonding no Linux
✔
NIC Team noWindows

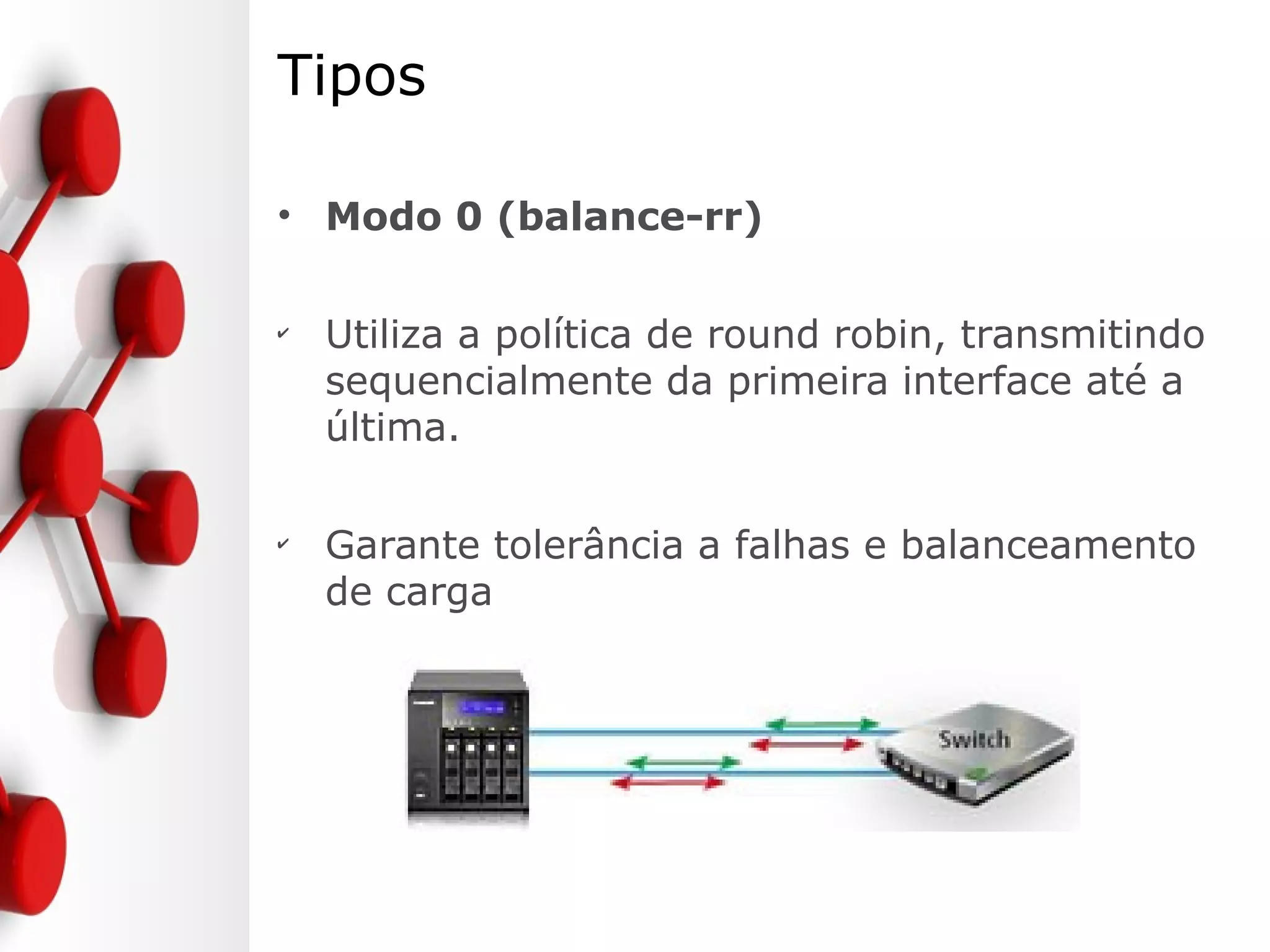

3. Tipos
• Modo 0 (balance-rr)
✔
Utiliza a política de round robin, transmitindo
sequencialmente da primeira interface até a
última.
✔
Garante tolerância a falhas e balanceamento
de carga

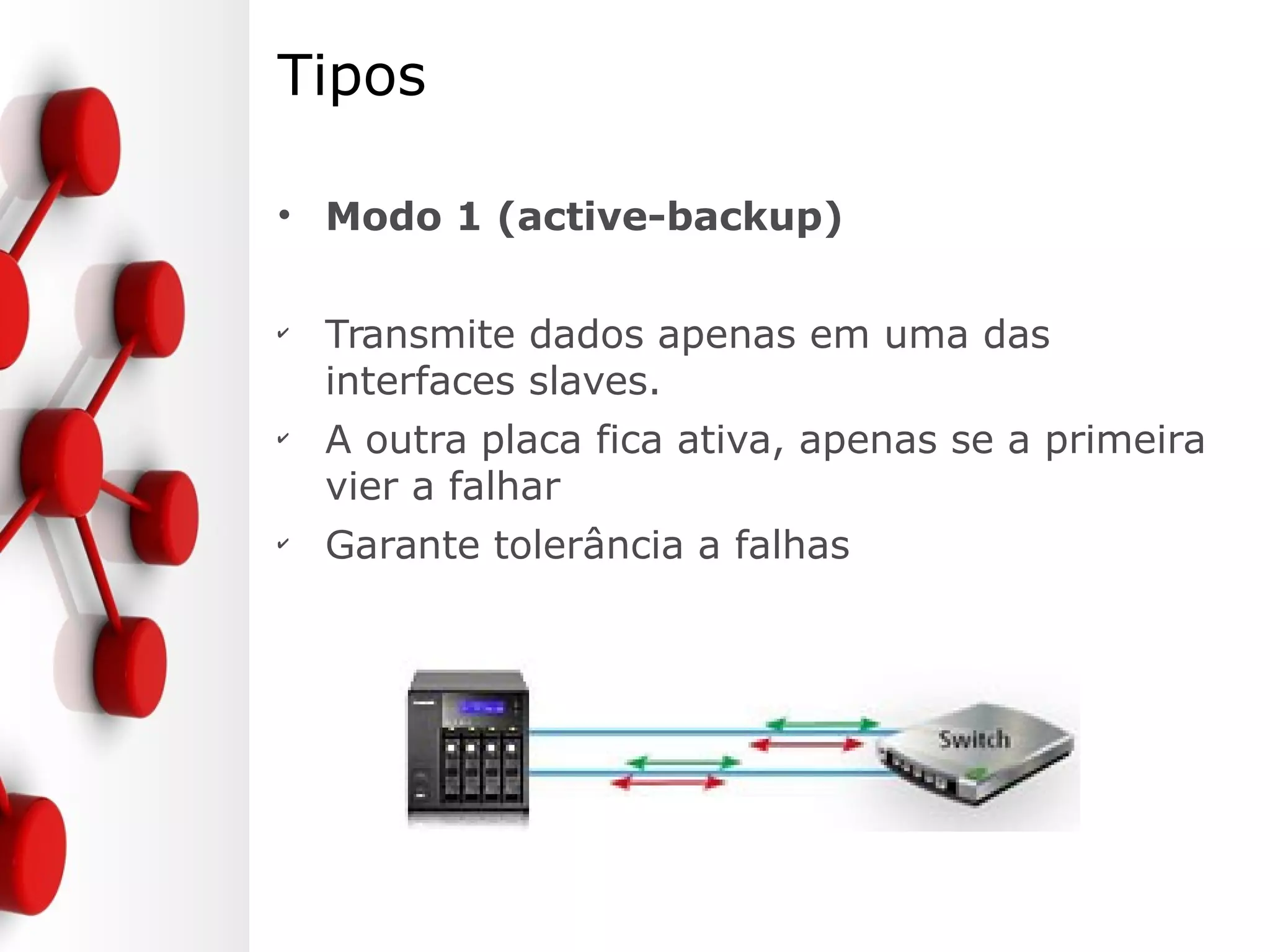

4. Tipos
• Modo 1 (active-backup)
✔
Transmite dados apenas em uma das
interfaces slaves.
✔
A outra placa fica ativa, apenas se a primeira
vier a falhar
✔
Garante tolerância a falhas

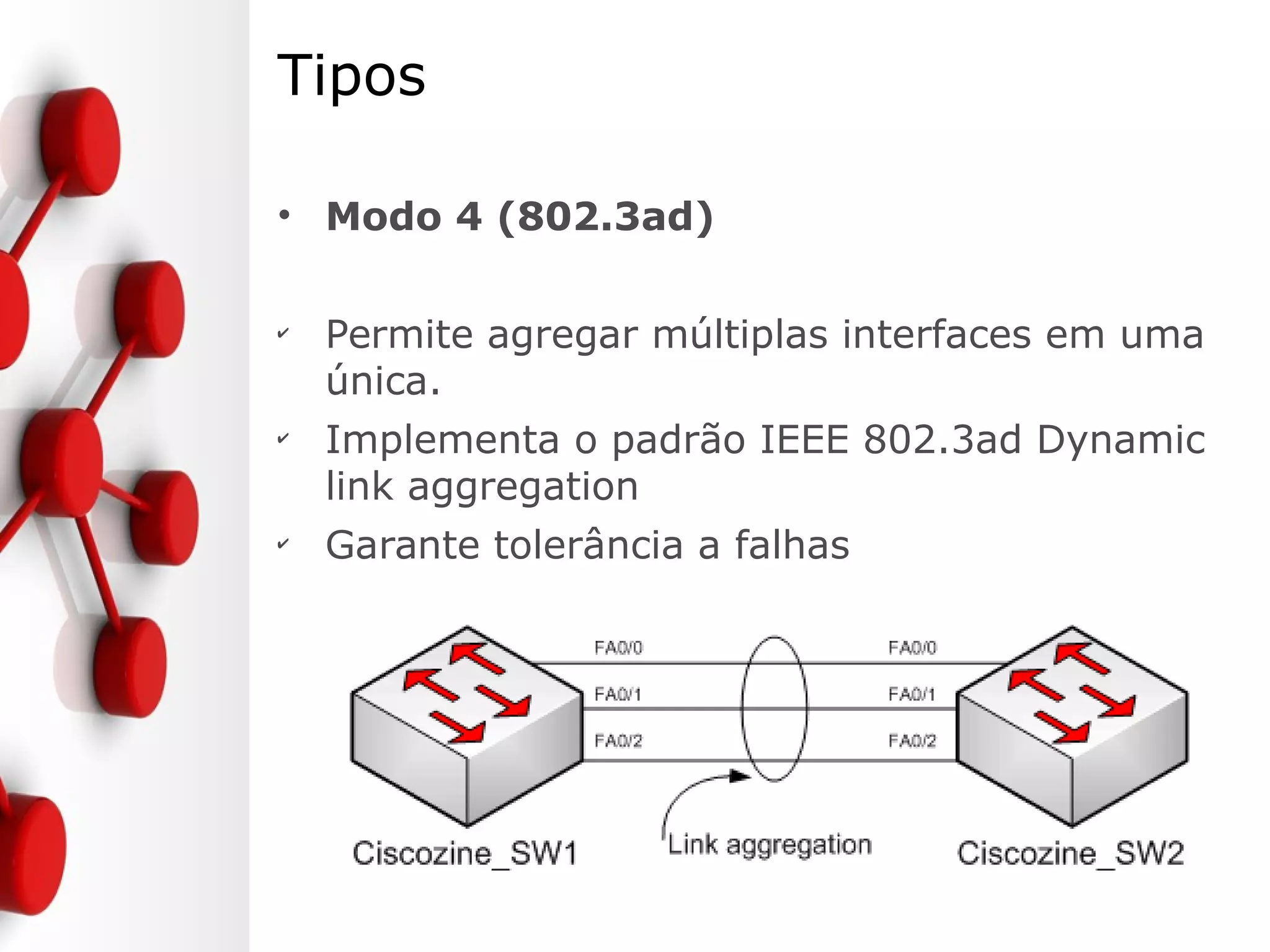

5. Tipos
• Modo 4 (802.3ad)
✔
Permite agregar múltiplas interfaces em uma
única.
✔
Implementa o padrão IEEE 802.3ad Dynamic
link aggregation
✔
Garante tolerância a falhas

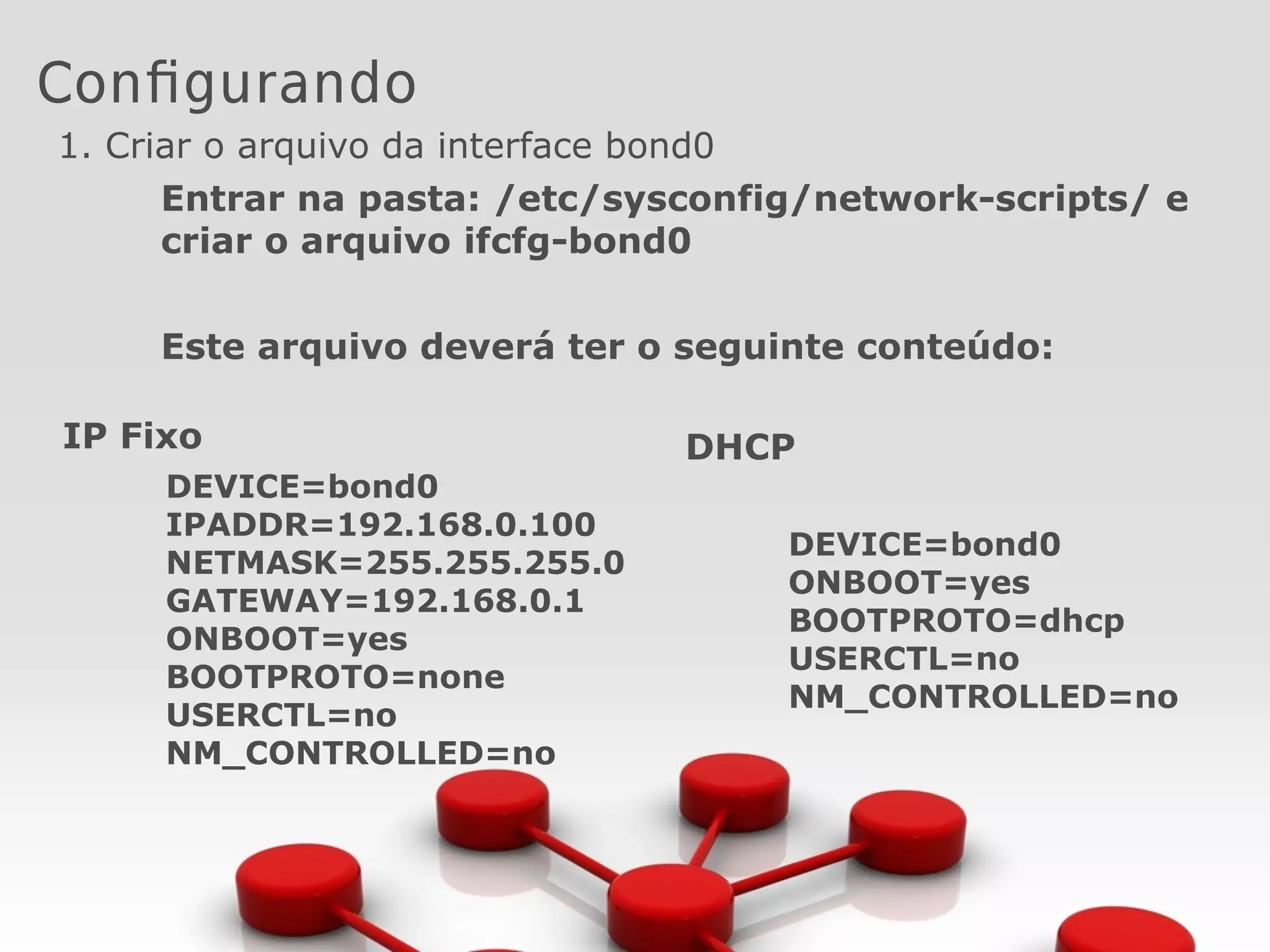

6. Configurando
1. Criar o arquivo da interface bond0
Entrar na pasta: /etc/sysconfig/network-scripts/ e
criar o arquivo ifcfg-bond0
Este arquivo deverá ter o seguinte conteúdo:
IP Fixo
DEVICE=bond0
IPADDR=192.168.0.100
NETMASK=255.255.255.0
GATEWAY=192.168.0.1
ONBOOT=yes
BOOTPROTO=none
USERCTL=no
NM_CONTROLLED=no
DHCP
DEVICE=bond0
ONBOOT=yes
BOOTPROTO=dhcp
USERCTL=no
NM_CONTROLLED=no

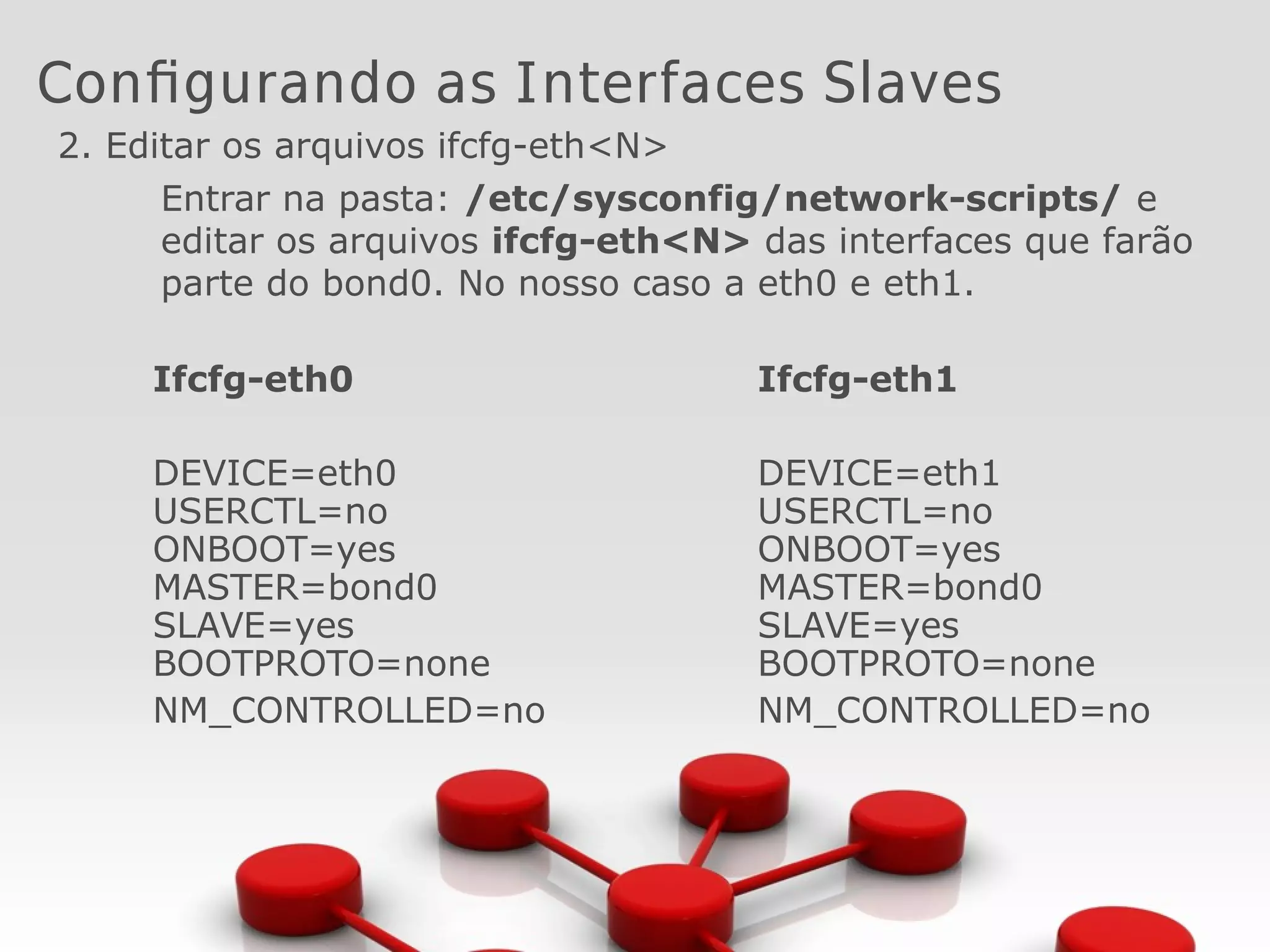

7. Configurando as Interfaces Slaves
2. Editar os arquivos ifcfg-eth<N>
Entrar na pasta: /etc/sysconfig/network-scripts/ e
editar os arquivos ifcfg-eth<N> das interfaces que farão
parte do bond0. No nosso caso a eth0 e eth1.
Ifcfg-eth0
DEVICE=eth0
USERCTL=no
ONBOOT=yes
MASTER=bond0
SLAVE=yes
BOOTPROTO=none
NM_CONTROLLED=no
Ifcfg-eth1
DEVICE=eth1
USERCTL=no
ONBOOT=yes
MASTER=bond0
SLAVE=yes
BOOTPROTO=none
NM_CONTROLLED=no

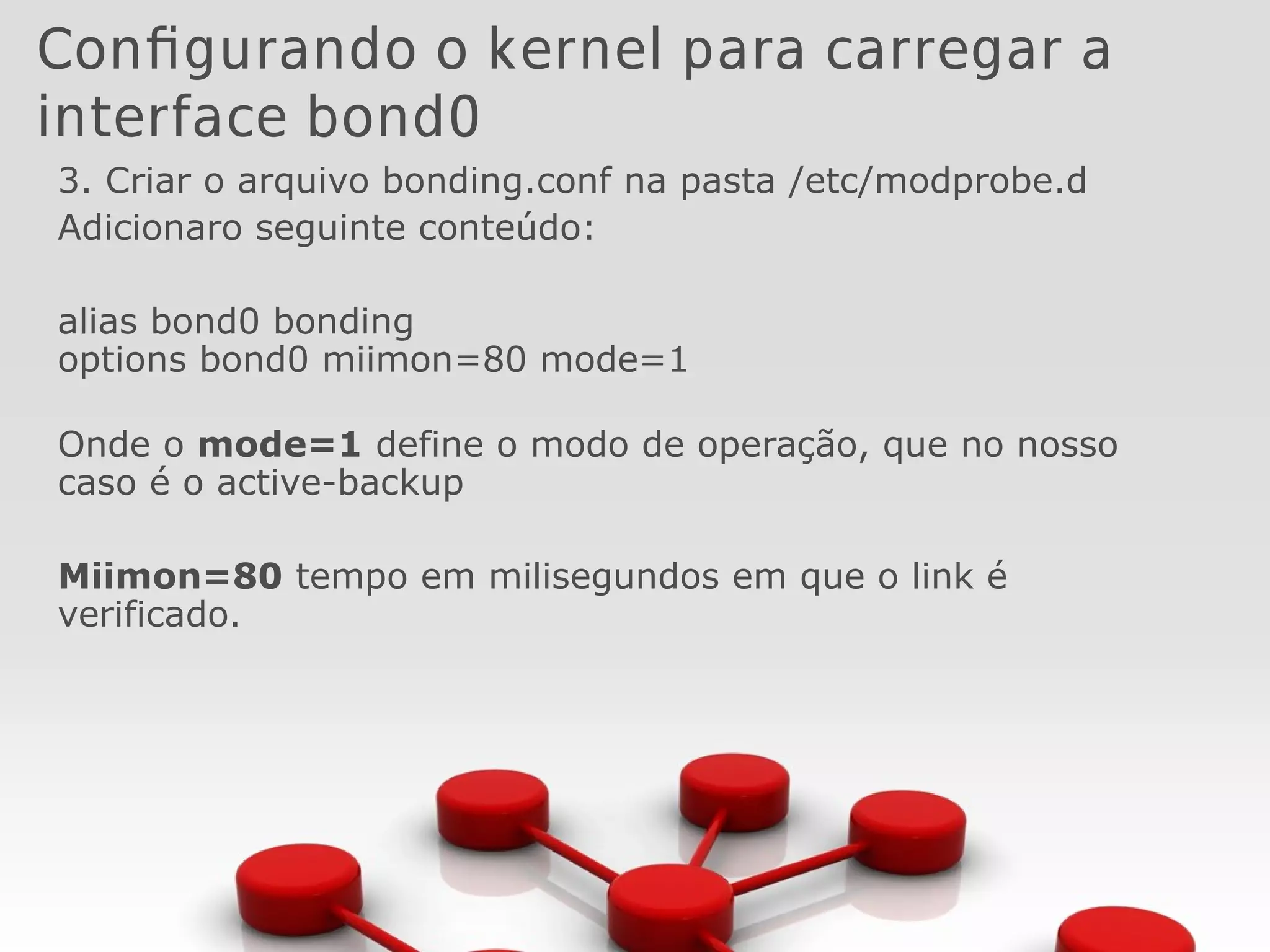

8. Configurando o kernel para carregar a
interface bond0
3. Criar o arquivo bonding.conf na pasta /etc/modprobe.d
Adicionaro seguinte conteúdo:
alias bond0 bonding
options bond0 miimon=80 mode=1
Onde o mode=1 define o modo de operação, que no nosso
caso é o active-backup
Miimon=80 tempo em milisegundos em que o link é
verificado.

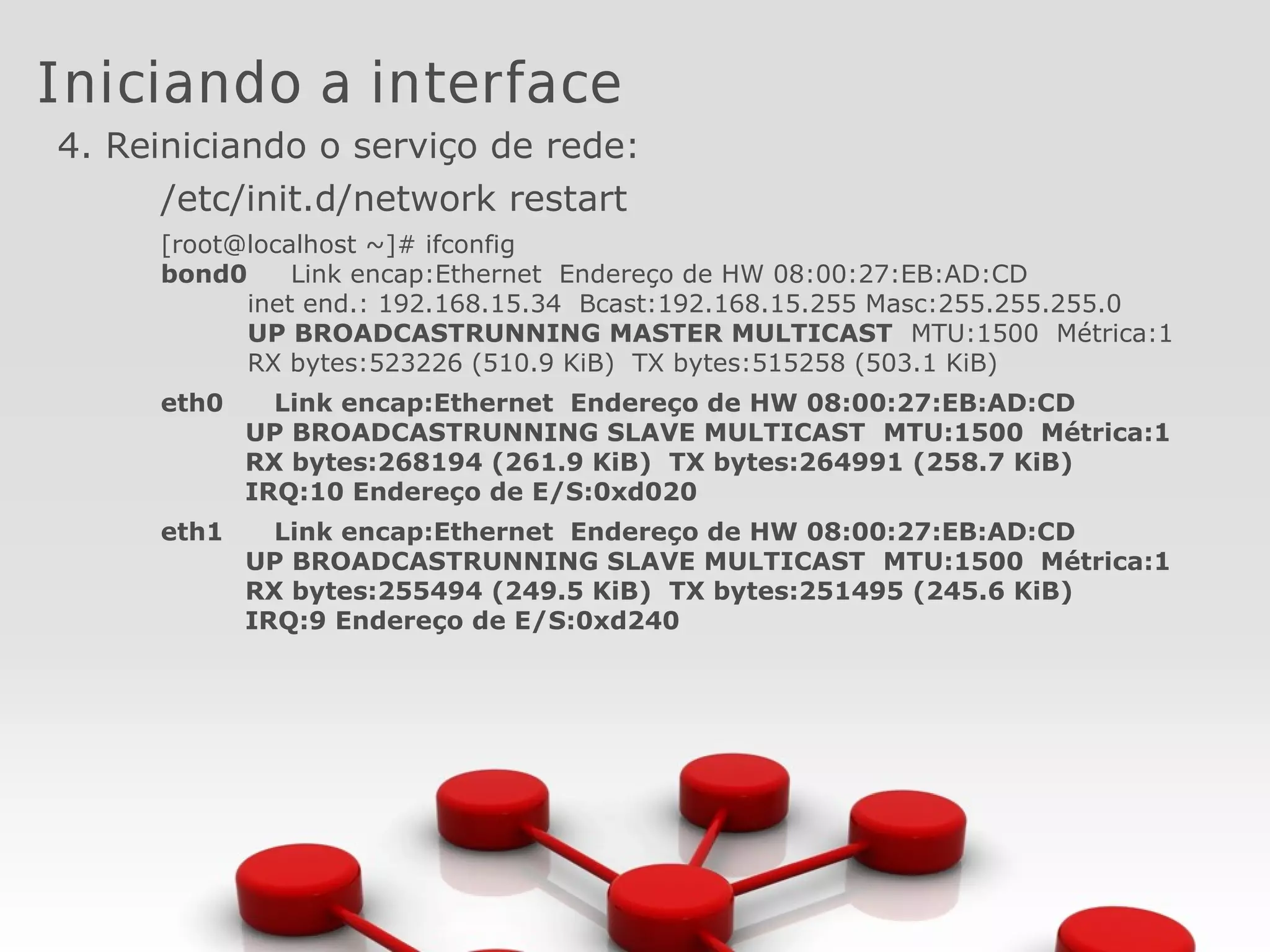

9. Iniciando a interface
4. Reiniciando o serviço de rede:
/etc/init.d/network restart
[root@localhost ~]# ifconfig
bond0 Link encap:Ethernet Endereço de HW 08:00:27:EB:AD:CD
inet end.: 192.168.15.34 Bcast:192.168.15.255 Masc:255.255.255.0
UP BROADCASTRUNNING MASTER MULTICAST MTU:1500 Métrica:1
RX bytes:523226 (510.9 KiB) TX bytes:515258 (503.1 KiB)
eth0 Link encap:Ethernet Endereço de HW 08:00:27:EB:AD:CD
UP BROADCASTRUNNING SLAVE MULTICAST MTU:1500 Métrica:1
RX bytes:268194 (261.9 KiB) TX bytes:264991 (258.7 KiB)
IRQ:10 Endereço de E/S:0xd020
eth1 Link encap:Ethernet Endereço de HW 08:00:27:EB:AD:CD
UP BROADCASTRUNNING SLAVE MULTICAST MTU:1500 Métrica:1
RX bytes:255494 (249.5 KiB) TX bytes:251495 (245.6 KiB)
IRQ:9 Endereço de E/S:0xd240

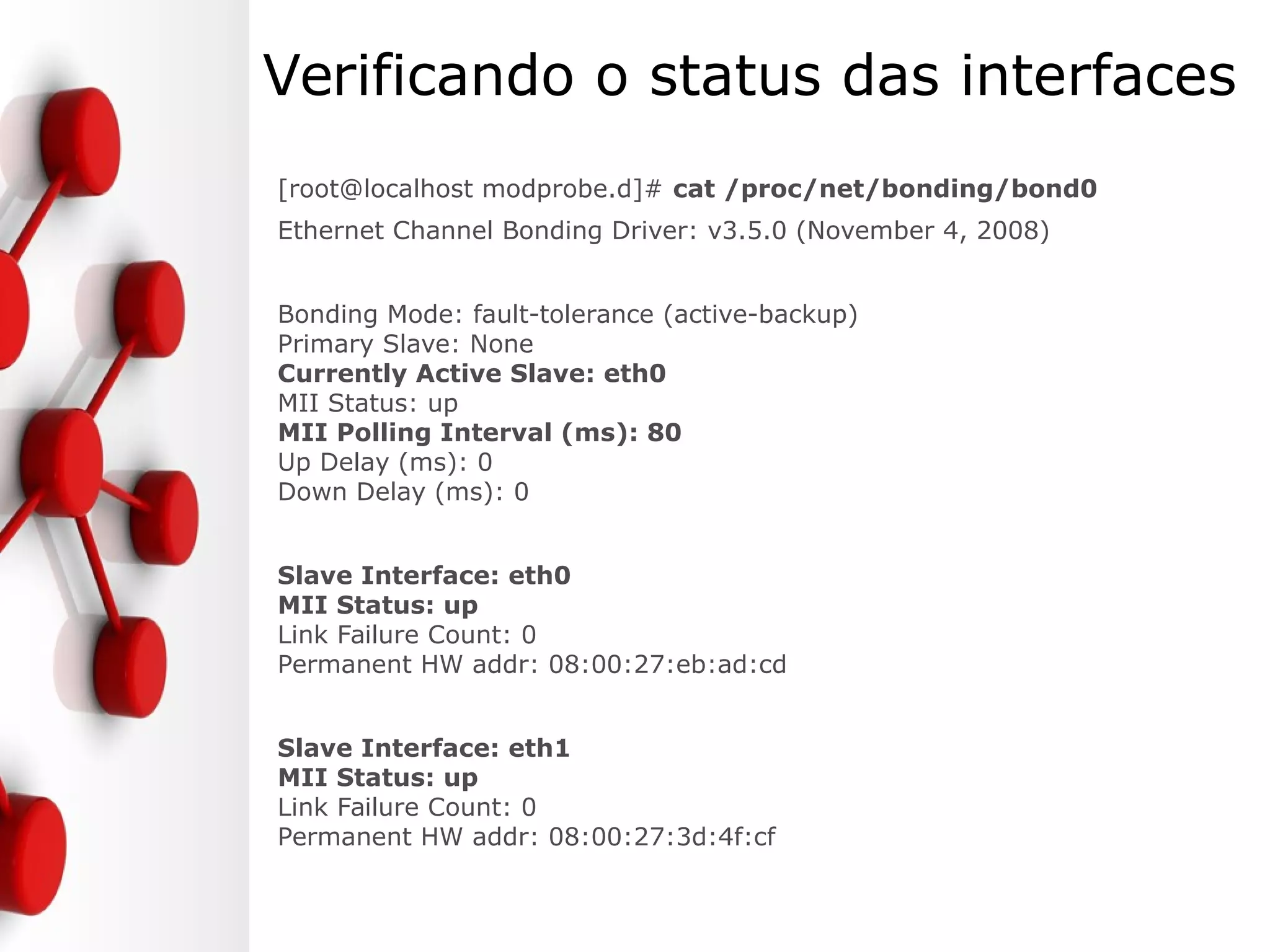

10. Verificando o status das interfaces
[root@localhost modprobe.d]# cat /proc/net/bonding/bond0
Ethernet Channel Bonding Driver: v3.5.0 (November 4, 2008)
Bonding Mode: fault-tolerance (active-backup)
Primary Slave: None
Currently Active Slave: eth0
MII Status: up
MII Polling Interval (ms): 80
Up Delay (ms): 0
Down Delay (ms): 0
Slave Interface: eth0
MII Status: up
Link Failure Count: 0
Permanent HW addr: 08:00:27:eb:ad:cd
Slave Interface: eth1
MII Status: up
Link Failure Count: 0
Permanent HW addr: 08:00:27:3d:4f:cf

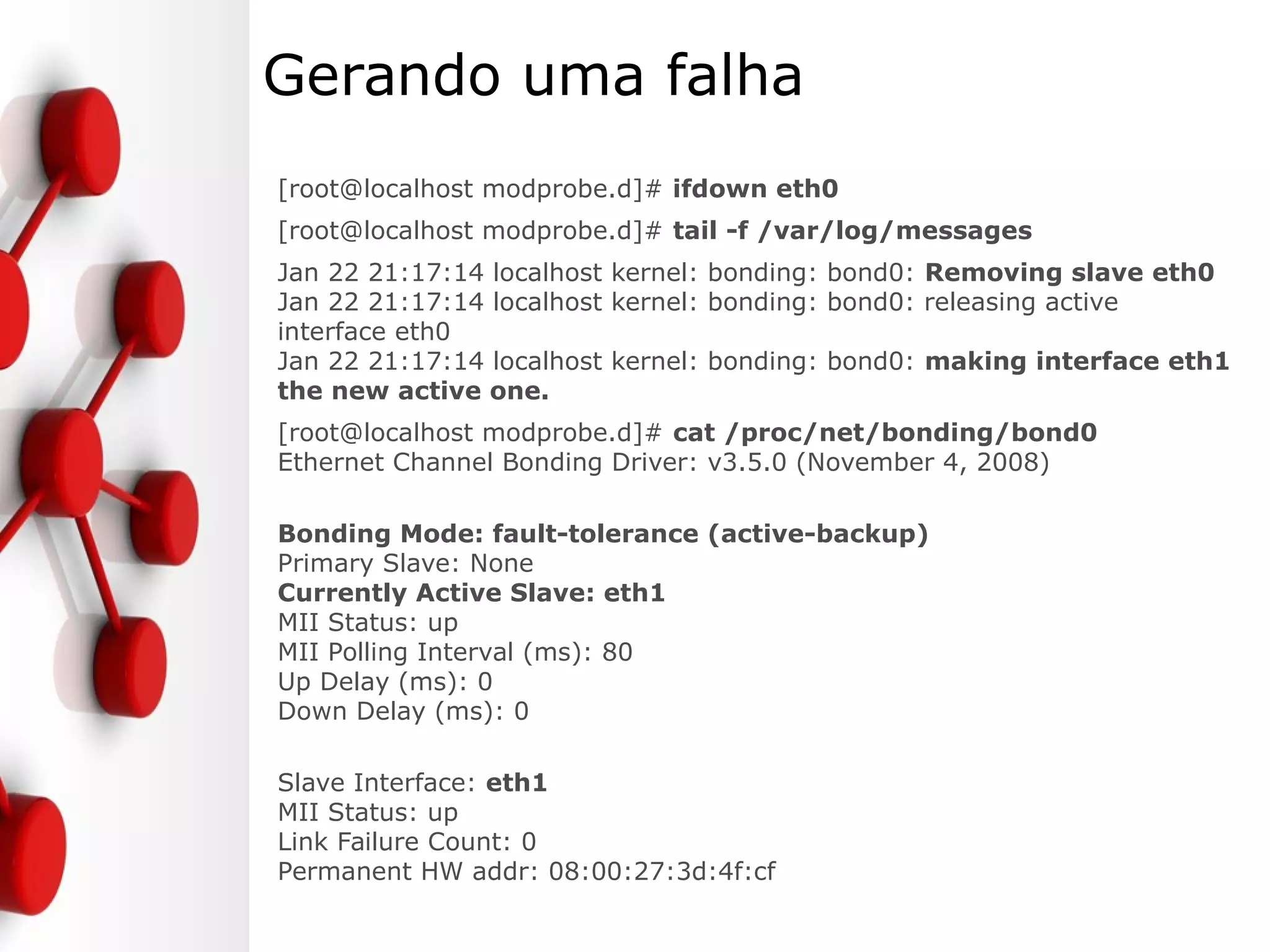

11. Gerando uma falha
[root@localhost modprobe.d]# ifdown eth0
[root@localhost modprobe.d]# tail -f /var/log/messages
Jan 22 21:17:14 localhost kernel: bonding: bond0: Removing slave eth0
Jan 22 21:17:14 localhost kernel: bonding: bond0: releasing active
interface eth0
Jan 22 21:17:14 localhost kernel: bonding: bond0: making interface eth1
the new active one.
[root@localhost modprobe.d]# cat /proc/net/bonding/bond0
Ethernet Channel Bonding Driver: v3.5.0 (November 4, 2008)
Bonding Mode: fault-tolerance (active-backup)
Primary Slave: None
Currently Active Slave: eth1
MII Status: up
MII Polling Interval (ms): 80
Up Delay (ms): 0
Down Delay (ms): 0
Slave Interface: eth1
MII Status: up
Link Failure Count: 0
Permanent HW addr: 08:00:27:3d:4f:cf

12. Sistemas Distribuídos
Network Fault Tolerance - Bonding
Frederico Madeira
LPIC­1, LPIC­2, CCNA
fred@madeira.eng.br
www.madeira.eng.br
