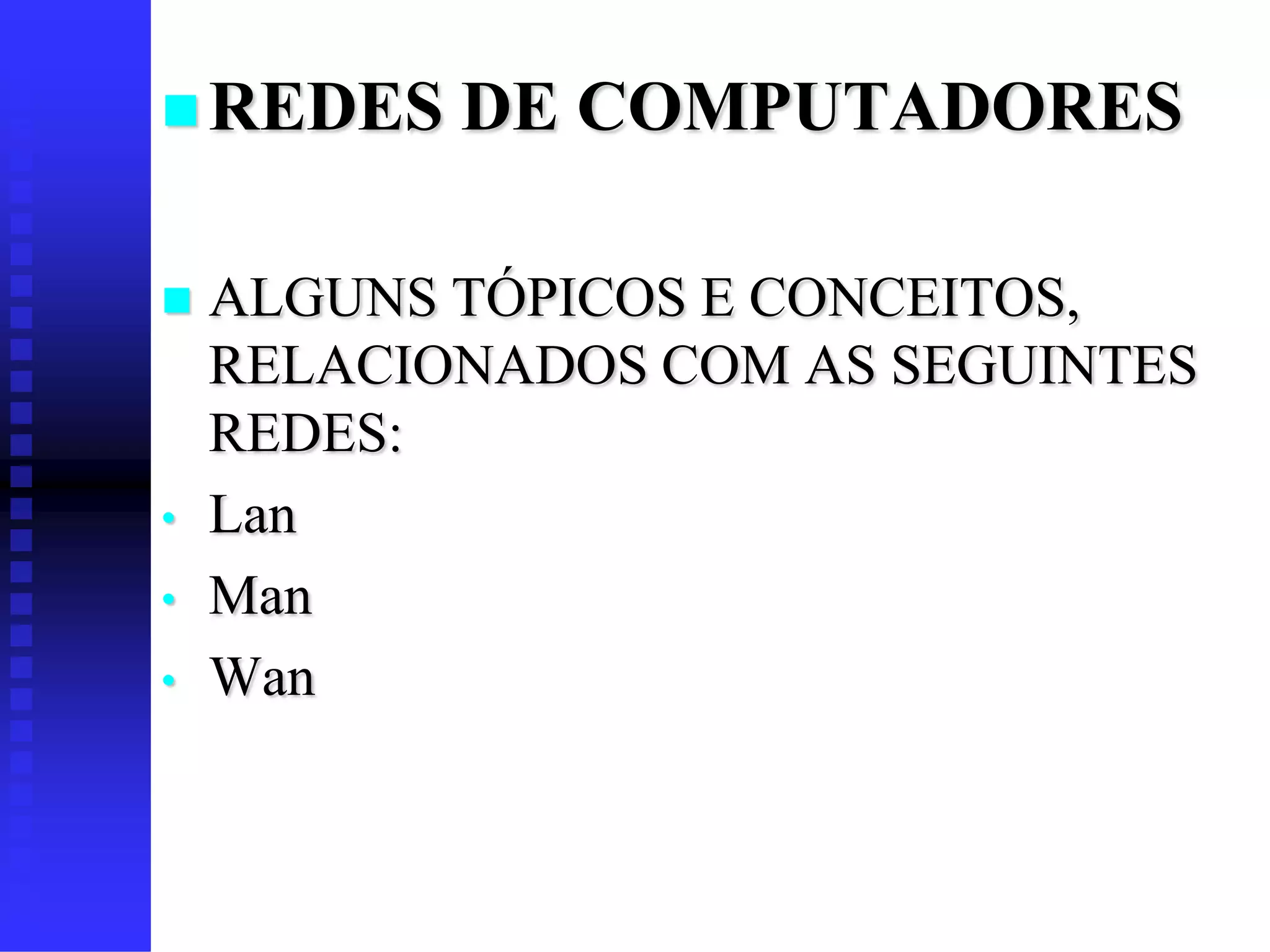

1.  REDES DE COMPUTADORES
 ALGUNS TÓPICOS E CONCEITOS,
RELACIONADOS COM AS SEGUINTES
REDES:
• Lan
• Man
• Wan

2. CONCEITO DE REDES
 Conjunto de computadores interligados
compartilhando, softwares, arquivos e periféricos

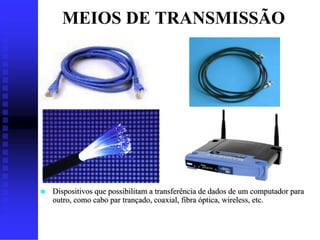

3. MEIOS DE TRANSMISSÃO
 Dispositivos que possibilitam a transferência de dados de um computador para
outro, como cabo par trançado, coaxial, fibra óptica, wireless, etc.

4. CONTROLADORES DE FLUXO DE DADOS
Dispositivos que controlam o fluxo de dados entre os nós(terminais) de uma
rede.
Exemplo: Hub, Hub Switch e Roteadores (router).

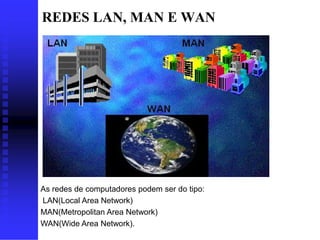

5. REDES LAN, MAN E WAN
As redes de computadores podem ser do tipo:
LAN(Local Area Network)
MAN(Metropolitan Area Network)
WAN(Wide Area Network).

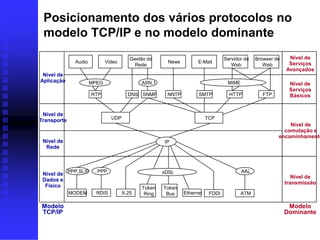

6. Posicionamento dos vários protocolos no
modelo TCP/IP e no modelo dominante
Gestão da Servidor de Browser de Nível de
Audio Video News E-Mail Serviços
Rede Web Web
Avançados
Nível de
Aplicação MPEG ASN.1 MIME Nível de
Serviços
RTP DNS SNMP NNTP SMTP HTTP FTP Básicos
Nível de
Transporte UDP TCP
Nível de
comutação e
encaminhamento
Nível de IP
Rede
PPP,SLIP PPP xDSL AAL
Nível de
Nível de
Dados e
transmissão
Físico Token Token
MODEM RDIS X.25 Ring Bus Ethernet FDDI ATM
Modelo Modelo
TCP/IP Dominante

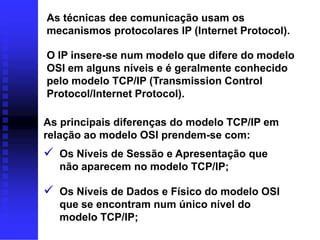

7. As técnicas dee comunicação usam os
mecanismos protocolares IP (Internet Protocol).
O IP insere-se num modelo que difere do modelo
OSI em alguns níveis e é geralmente conhecido
pelo modelo TCP/IP (Transmission Control
Protocol/Internet Protocol).
As principais diferenças do modelo TCP/IP em
relação ao modelo OSI prendem-se com:
 Os Níveis de Sessão e Apresentação que
não aparecem no modelo TCP/IP;
 Os Níveis de Dados e Físico do modelo OSI
que se encontram num único nível do
modelo TCP/IP;

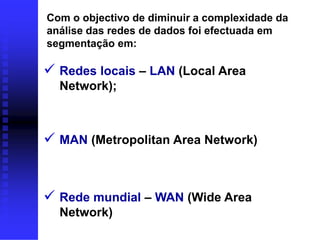

8. Com o objectivo de diminuir a complexidade da
análise das redes de dados foi efectuada em
segmentação em:
 Redes locais – LAN (Local Area
Network);
 MAN (Metropolitan Area Network)
 Rede mundial – WAN (Wide Area
Network)

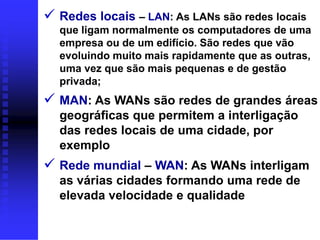

9.  Redes locais – LAN: As LANs são redes locais
que ligam normalmente os computadores de uma
empresa ou de um edifício. São redes que vão
evoluindo muito mais rapidamente que as outras,
uma vez que são mais pequenas e de gestão
privada;
 MAN: As WANs são redes de grandes áreas
geográficas que permitem a interligação
das redes locais de uma cidade, por
exemplo
 Rede mundial – WAN: As WANs interligam
as várias cidades formando uma rede de
elevada velocidade e qualidade

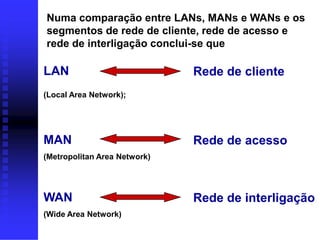

10. Numa comparação entre LANs, MANs e WANs e os
segmentos de rede de cliente, rede de acesso e
rede de interligação conclui-se que
LAN Rede de cliente
(Local Area Network);
MAN Rede de acesso
(Metropolitan Area Network)
WAN Rede de interligação
(Wide Area Network)

11. Para as WANs Não existem tecnologias de
partilha de meio de transmissão específicas,
uma vez que elas efectuam a transmissão de
informação através de grandes distâncias.
Existem três tipos básicos de partilha de
meio de transmissão nas LANs, a
 Ethernet
 Token ring
 Token bus

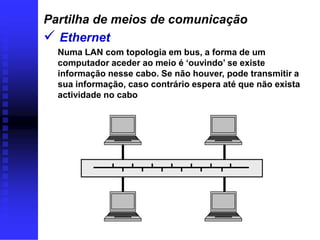

12. Partilha de meios de comunicação
 Ethernet
Numa LAN com topologia em bus, a forma de um
computador aceder ao meio é ‘ouvindo’ se existe
informação nesse cabo. Se não houver, pode transmitir a
sua informação, caso contrário espera até que não exista
actividade no cabo

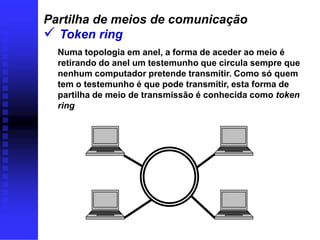

13. Partilha de meios de comunicação
 Token ring
Numa topologia em anel, a forma de aceder ao meio é
retirando do anel um testemunho que circula sempre que
nenhum computador pretende transmitir. Como só quem
tem o testemunho é que pode transmitir, esta forma de
partilha de meio de transmissão é conhecida como token
ring

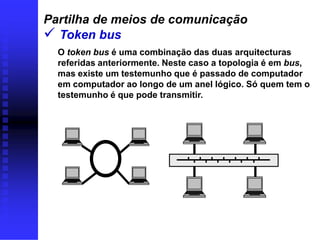

14. Partilha de meios de comunicação
 Token bus
O token bus é uma combinação das duas arquitecturas
referidas anteriormente. Neste caso a topologia é em bus,
mas existe um testemunho que é passado de computador
em computador ao longo de um anel lógico. Só quem tem o
testemunho é que pode transmitir.

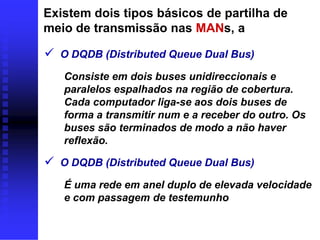

15. Existem dois tipos básicos de partilha de
meio de transmissão nas MANs, a
 O DQDB (Distributed Queue Dual Bus)
Consiste em dois buses unidireccionais e
paralelos espalhados na região de cobertura.
Cada computador liga-se aos dois buses de
forma a transmitir num e a receber do outro. Os
buses são terminados de modo a não haver
reflexão.
 O DQDB (Distributed Queue Dual Bus)
É uma rede em anel duplo de elevada velocidade
e com passagem de testemunho
