- 1. Equipamentos • Aquecedor decaldo horizontal • Aquecedor de caldo vertical • Conjunto de sulfitação completo • Sistema de preparo e dosagem de cal • Decantador convencional – capacidade de 300 a 800m3 • Regenerador de caldo – para moagem de 150 a 500t/c/h • Caixa de evaporação de caldo de 500 a 2.000m2 SAI • Pré-evaporador de 1.000 a 5.000m2 SAI • Cozedor de açúcar – capacidade de 300 a 800hl • Sementeira - capacidade de 250 a 500hl • Cristalizador - capacidade de 250 a 1.000hl • Flotador - capacidade de até 100m3/xarope • Condensador barométrico • Condensador multi-jatos • Silo de açúcar - capacidade de até 30t/açúcar • Prédio para depósito de açúcar - capacidade de até 1 milhão de sacas • Secador de açúcar - capacidade de até 20 mil sacas/dia • Elevador de açúcar - capacidade de até 50 mil kg/h • Dorna de fermentação • Tanque para armazenagem de xarope • Tanque para armazenagem de álcool
- 2. Segmentos Açúcar e Álcool;Geração de Energia; Siderurgia; Papel e Celulose; Madeireiro; Arrozeiro; Óleos Vegetais; Indústria Alimentícia Especificações técnicas Pressão de 10 a 100 bar; Produção de vapor 20 a 350t/h; Temperaturas até 520°C Tipos Aquatubular Double Drum; Aquatubular Single Drum, Fornalha Tipo D Queima de grande variedades de combustíveis Bagaço de cana; Cavaco de Madeira (com umidade até 56%); Casca de arroz; Rejeitos Vegetais; Combustível Derivado dos Resíduos (CDR); Gás natural; Carvão; Óleo Combustível Opções de paredes d´água Tubos Tangenciais; Fornalhas Refratárias; Tubos Espaçados; Tubos Aletados Opções de grelhados Basculante; Rotativa; Oscilante; Inclinada com Refrigeração (Pin Hole) Controle de poluição ambiental Separadores de Partículas; Multiciclones; Lavadores de Gás; Filtros de Mangas; Precipitadores Eletrostáticos; combinações das alternativas acima Características gerais das caldeiras Equipalcool Baixa velocidade dos gases; baixa potência Instalada; caldeira suspensa na estrutura, facilitando manutenção; circulação natural; totalmente instrumentadas; baixo nível de

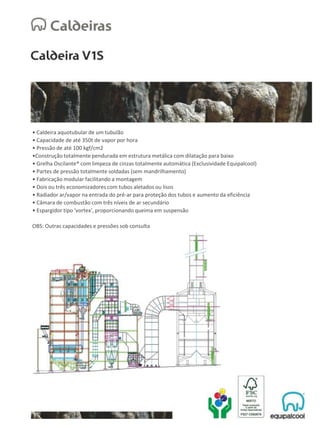

- 3. • Caldeira aquotubularde um tubulão • Capacidade de até 350t de vapor por hora • Pressão de até 100 kgf/cm2 •Construção totalmente pendurada em estrutura metálica com dilatação para baixo • Grelha Oscilante® com limpeza de cinzas totalmente automática (Exclusividade Equipalcool) • Partes de pressão totalmente soldadas (sem mandrilhamento) • Fabricação modular facilitando a montagem • Dois ou três economizadores com tubos aletados ou lisos • Radiador ar/vapor na entrada do pré-ar para proteção dos tubos e aumento da eficiência • Câmara de combustão com três níveis de ar secundário • Espargidor tipo 'vortex', proporcionando queima em suspensão OBS: Outras capacidades e pressões sob consulta

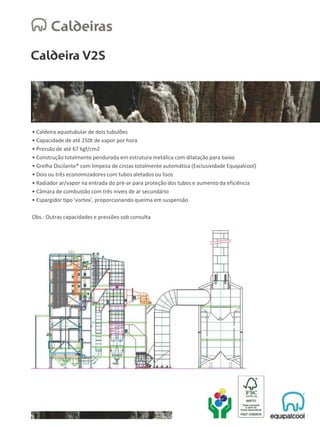

- 4. • Caldeira aquotubularde dois tubulões • Capacidade de até 250t de vapor por hora • Pressão de até 67 kgf/cm2 • Construção totalmente pendurada em estrutura metálica com dilatação para baixo • Grelha Oscilante® com limpeza de cinzas totalmente automática (Exclusividade Equipalcool) • Dois ou três economizadores com tubos aletados ou lisos • Radiador ar/vapor na entrada do pré-ar para proteção dos tubos e aumento da eficiência • Câmara de combustão com três níveis de ar secundário • Espargidor tipo 'vortex', proporcionando queima em suspensão Obs.: Outras capacidades e pressões sob consulta

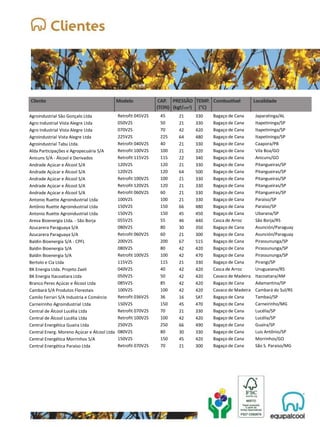

- 5. Agroindustrial São GonçaloLtda Agro Industrial Vista Alegre Ltda Agro Industrial Vista Alegre Ltda Agroindustrial Vista Alegre Ltda Agroindustrial Tabu Ltda. Alda Participações e Agropecuária S/A Anicuns S/A - Álcool e Derivados Andrade Açúcar e Álcool S/A Andrade Açúcar e Álcool S/A Andrade Açúcar e Álcool S/A Andrade Açúcar e Álcool S/A Andrade Açúcar e Álcool S/A Antonio Ruette Agroindustrial Ltda Antônio Ruette Agroindustrial Ltda Antonio Ruette Agroindustrial Ltda Areva Bioenergia Ltda. - São Borja Azucarera Paraguaya S/A Azucarera Paraguaya S/A Baldin Bioenergia S/A - CPFL Baldin Bioenergia S/A Baldin Bioenergia S/A Bertolo e Cia Ltda BK Energia Ltda. Projeto Zaeli BK Energia Itacoatiara Ltda Branco Peres Açúcar e Álcool Ltda Cambará S/A Produtos Florestais Camilo Ferrari S/A Industria e Comércio Carneirinho Agroindustrial Ltda Central de Álcool Lucélia Ltda Central de Álcool Lucélia Ltda Central Energética Guaíra Ltda Central Energ. Moreno Açúcar e Álcool Ltda Central Energética Morrinhos S/A Central Energética Paraíso Ltda 45 50 70 225 40 100 115 120 120 100 120 60 100 150 150 55 80 60 200 80 100 115 40 50 85 100 36 150 70 100 250 80 150 70 21 330 21 330 42 420 64 480 21 330 21 320 22 340 21 330 64 500 21 330 21 330 21 330 21 330 66 480 45 450 46 440 30 350 21 300 67 515 42 420 42 470 21 330 42 420 42 420 42 420 42 420 16 SAT 45 470 21 330 42 420 66 490 30 330 45 420 21 300 Bagaço de Cana Japaratinga/AL Bagaço de Cana Itapetininga/SP Bagaço de Cana Itapetininga/SP Bagaço de Cana Itapetininga/SP Bagaço de Cana Caapora/PB Bagaço de Cana Vila Boa/GO Bagaço de Cana Anicuns/GO Bagaço de Cana Pitangueiras/SP Bagaço de Cana Pitangueiras/SP Bagaço de Cana Pitangueiras/SP Bagaço de Cana Pitangueiras/SP Bagaço de Cana Pitangueiras/SP Bagaço de Cana Paraiso/SP Bagaço de Cana Paraiso/SP Bagaço de Cana Ubarana/SP Casca de Arroz São Borja/RS Bagaço de Cana Asunción/Paraguay Bagaço de Cana Asunción/Paraguay Bagaço de Cana Pirassununga/SP Bagaço de Cana Pirassununga/SP Bagaço de Cana Pirassununga/SP Bagaço de Cana Pirangi/SP Casca de Arroz Uruguaiana/RS Cavaco de Madeira Itacoatiara/AM Bagaço de Cana Adamantina/SP Cavaco de Madeira Cambará do Sul/RS Bagaço de Cana Tambaú/SP Bagaço de Cana Carneirinho/MG Bagaço de Cana Lucélia/SP Bagaço de Cana Lucélia/SP Bagaço de Cana Guaíra/SP Bagaço de Cana Luis Antônio/SP Bagaço de Cana Morrinhos/GO Bagaço de Cana São S. Paraiso/MG Retrofit 045V2S 050V2S 070V2S 225V2S Retrofit 040V2S Retrofit 100V2S Retrofit 115V2S 120V2S 120V2S Retrofit 100V2S Retrofit 120V2S Retrofit 060V2S 100V2S 150V2S 150V2S 055V2S 080V2S Retrofit 060V2S 200V2S 080V2S Retrofit 100V2S 115V2S 040V2S 050V2S 085V2S 100V2S Retrofit 036V2S 150V2S Retrofit 070V2S Retrofit 100V2S 250V2S 080V2S 150V2S Retrofit 070V2S

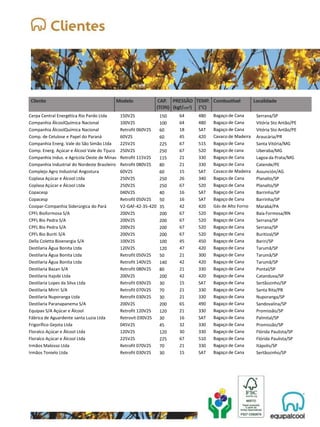

- 6. Cerpa Central EnergéticaRio Pardo Ltda Companhia ÁlcoolQuímica Nacional Companhia ÁlcoolQuímica Nacional Comp. de Celulose e Papel do Paraná Companhia Energ. Vale do São Simão Ltda Comp. Energ. Açúcar e Álcool Vale do Tijuco Companhia Indus. e Agrícola Oeste de Minas Companhia Industrial do Nordeste Brasileiro Complejo Agro Industrial Angostura Coplasa Açúcar e Álcool Ltda Coplasa Açúcar e Álcool Ltda Copacesp Copacesp Cosipar-Companhia Siderúrgica do Pará CPFL Bioformosa S/A CPFL Bio Pedra S/A CPFL Bio Pedra S/A CPFL Bio Buriti S/A Della Coletta Bioenergia S/A Destilaria Água Bonita Ltda Destilaria Água Bonita Ltda Destilaria Água Bonita Ltda Destilaria Bazan S/A Destilaria Itajobi Ltda Destilaria Lopes da Silva Ltda Destilaria Miriri S/A Destilaria Nuporanga Ltda Destilaria Paranapanema S/A Equipav S/A Açúcar e Álcool Fábrica de Aguardente santa Luzia Ltda Frigorífico Gejota Ltda Floralco Açúcar e Álcool Ltda Floralco Açúcar e Álcool Ltda Irmãos Malosso Ltda Irmãos Tonielo Ltda 150V2S 100V2S Retrofit 060V2S 60V2S 225V2S 250V2S Retrofit 115V2S Retrofit 080V2S 60V2S 250V2S 250V2S 040V2S Retrofit 050V2S V2-GAF-42-35-420 200V2S 200V2S 200V2S 200V2S 100V2S 120V2S Retrofit 050V2S Retrofit 140V2S Retrofit 080V2S 200V2S Retrofit 030V2S Retrofit 070V2S Retrofit 030V2S 200V2S Retrofit 120V2S Retrovit 030V2S 045V2S 120V2S 225V2S Retrofit 070V2S Retrofit 030V2S 64 64 18 45 67 67 21 21 15 26 67 16 16 42 67 67 67 67 45 47 21 42 21 42 15 21 21 65 21 16 32 30 67 21 15 150 100 60 60 225 250 115 80 60 250 250 40 50 35 200 200 200 200 100 120 50 140 80 200 30 70 30 200 120 30 45 120 225 70 30 480 480 SAT 420 515 520 330 330 SAT 340 520 SAT SAT 420 520 520 520 520 450 420 300 420 330 420 SAT 330 330 490 330 SAT 330 330 510 330 SAT Bagaço de Cana Bagaço de Cana Bagaço de Cana Cavaco de Madeira Bagaço de Cana Bagaço de cana Bagaço de Cana Bagaço de Cana Cavaco de Madeira Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Gás de Alto Forno Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Serrana/SP Vitória Sto Antão/PE Vitória Sto Antão/PE Araucária/PR Santa Vitória/MG Uberaba/MG Lagoa da Prata/MG Catende/PE Assunción/AG Planalto/SP Planalto/SP Barrinha/SP Barrinha/SP Marabá/PA Baía Formosa/RN Serrana/SP Serrana/SP Buritizal/SP Bariri/SP Tarumã/SP Tarumã/SP Tarumã/SP Pontal/SP Catanduva/SP Sertãozinho/SP Santa Rita/PB Nuporanga/SP Sandovalina/SP Promissão/SP Palmital/SP Promissão/SP Flórida Paulista/SP Flórida Paulista/SP Itápolis/SP Sertãozinho/SP

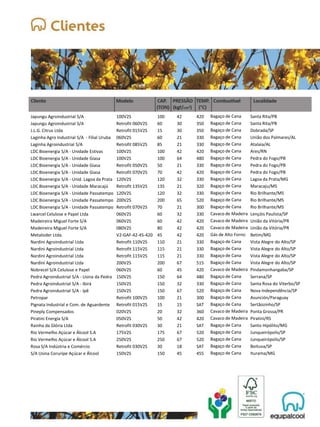

- 7. Japungu Agroindustrial S/A JapunguAgroindustrial S/A J.L.G. Citrus Ltda Laginha Agro Industrial S/A - Filial Uruba Laginha Agroindustrial S/A LDC Bioenergia S/A - Unidade Estivas LDC Bioenergia S/A - Unidade Giasa LDC Bioenergia S/A - Unidade Giasa LDC Bioenergia S/A - Unidade Giasa LDC Bioenergia S/A - Unid. Lagoa da Prata LDC Bioenergia S/A - Unidade Maracajú LDC Bioenergia S/A - Unidade Passatempo LDC Bioenergia S/A - Unidade Passatempo LDC Bioenergia S/A - Unidade Passatempo Lwarcel Celulose e Papel Ltda Madeireira Miguel Forte S/A Madeireira Miguel Forte S/A Metalsider Ltda. Nardini Agroindustrial Ltda Nardini Agroindustrial Ltda Nardini Agroindustrial Ltda Nardini Agroindustrial Ltda Nobrecel S/A Celulose e Papel Pedra Agroindustrial S/A - Usina da Pedra Pedra Agroindustrial S/A - Ibirá Pedra Agroindustrial S/A - Ipê Petropar Pignata Industrial e Com. de Aguardente Pineply Compensados Piratini Energia S/A Rainha da Glória Ltda Rio Vermelho Açúcar e Álcool S.A Rio Vermelho Açúcar e Álcool S.A Rosa S/A Indústria e Comércio S/A Usina Coruripe Açúcar e Álcool 100V2S Retrofit 060V2S Retrofit 015V2S 060V2S Retrofit 085V2S 100V2S 100V2S Retrofit 050V2S Retrofit 070V2S 120V2S Retrofit 135V2S 120V2S 200V2S Retrofit 070V2S 060V2S 060V2S 080V2S V2-GAF-42-45-420 Retrofit 110V2S Retrofit 115V2S Retrofit 115V2S 200V2S 060V2S 150V2S 150V2S 150V2S Retrofit 100V2S Retrofit 015V2S 020V2S 050V2S Retrofit 030V2S 175V2S 250V2S Retrofit 030V2S 150V2S 100 60 15 60 85 100 100 50 70 120 135 120 200 70 60 60 80 45 110 115 115 200 60 150 150 150 100 15 20 50 30 175 250 30 150 42 30 30 21 21 42 64 21 42 32 21 32 65 21 32 42 42 42 21 21 21 67 45 64 32 67 21 15 32 42 21 67 67 18 45 420 350 350 330 330 420 480 330 420 330 320 330 520 300 330 420 420 420 330 330 330 515 420 480 330 520 300 SAT 360 420 SAT 520 520 SAT 455 Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Cavaco de Madeira Cavaco de Madeira Cavaco de Madeira Gás de Alto Forno Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Cavaco de Madeira Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Cavaco de Madeira Cavaco de Madeira Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Santa Rita/PB Santa Rita/PB Dobrada/SP União dos Palmares/AL Atalaia/AL Ares/RN Pedra do Fogo/PB Pedra do Fogo/PB Pedra do Fogo/PB Lagoa da Prata/MG Maracaju/MS Rio Brilhante/MS Rio Brilhante/MS Rio Brilhante/MS Lençóis Paulista/SP União da Vitória/PR União da Vitória/PR Betim/MG Vista Alegre do Alto/SP Vista Alegre do Alto/SP Vista Alegre do Alto/SP Vista Alegre do Alto/SP Pindamonhangaba/SP Serrana/SP Santa Rosa do Viterbo/SP Nova Independência/SP Asunción/Paraguay Sertãozinho/SP Ponta Grossa/PR Piratini/RS Santo Hipólito/MG Junqueirópolis/SP Junqueirópolis/SP Boituva/SP Iturama/MG

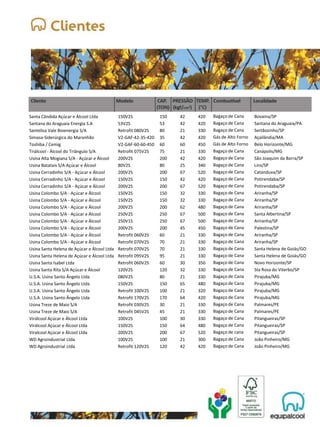

- 8. Santa Cândida Açúcare Álcool Ltda Santana do Araguaia Energia S.A Santelisa Vale Bioenergia S/A Simasa-Siderúrgica do Maranhão Toshiba / Cemig Triálcool - Álcool do Triângulo S/A Usina Alta Mogiana S/A - Açúcar e Álcool Usina Batatais S/A Açúcar e Álcool Usina Cerradinho S/A - Açúcar e Álcool Usina Cerradinho S/A - Açúcar e Álcool Usina Cerradinho S/A - Açúcar e Álcool Usina Colombo S/A - Açúcar e Álcool Usina Colombo S/A - Açúcar e Álcool Usina Colombo S/A - Açúcar e Álcool Usina Colombo S/A - Açúcar e Álcool Usina Colombo S/A - Açúcar e Álcool Usina Colombo S/A - Açúcar e Álcool Usina Colombo S/A - Açúcar e Álcool Usina Colombo S/A - Açúcar e Álcool Usina Santa Helena de Açúcar e Álcool Ltda Usina Santa Helena de Açúcar e Álcool Ltda Usina Santa Isabel Ltda Usina Santa Rita S/A Açúcar e Álcool U.S.A. Usina Santo Ângelo Ltda U.S.A. Usina Santo Ângelo Ltda U.S.A. Usina Santo Ângelo Ltda U.S.A. Usina Santo Ângelo Ltda Usina Treze de Maio S/A Usina Treze de Maio S/A Virálcool Açúcar e Álcool Ltda Virálcool Açúcar e Álcool Ltda Viralcool Açúcar e Álcool Ltda WD Agroindustrial Ltda WD Agroindustrial Ltda 150V2S 53V2S Retrofit 080V2S V2-GAF-42-35-420 V2-GAF-60-60-450 Retrofit 075V2S 200V2S 80V2S 200V2S 150V2S 200V2S 150V2S 150V2S 200V2S 250V2S 250V1S 200V2S Retrofit 060V2S Retrofit 070V2S Retrofit 070V2S Retrofit 095V2S Retrofit 060V2S 120V2S 080V2S 150V2S Retrofit 100V2S Retrofit 170V2S Retrofit 030V2S Retrofit 045V2S 100V2S 150V2S 200V2S 100V2S Retrofit 120V2S 150 53 80 35 60 75 200 80 200 150 200 150 150 200 250 250 200 60 70 70 95 60 120 80 150 100 170 30 45 100 150 200 100 120 42 42 21 42 60 21 42 25 67 42 67 32 32 62 67 67 45 21 21 21 21 30 32 21 65 21 64 21 21 30 64 67 21 42 420 420 330 420 450 330 420 340 520 420 520 330 330 480 500 500 450 330 330 330 330 350 330 330 480 320 420 330 330 330 480 520 300 420 Bagaço de Cana Bagaço de Cana Bagaço de Cana Gás de Alto Forno Gás de Alto Forno Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de Cana Bagaço de cana Bagaço de Cana Bagaço de Cana Bovaina/SP Santana do Araguaia/PA Sertãozinho/SP Açailândia/MA Belo Horizonte/MG Canápolis/MG São Joaquim da Barra/SP Lins/SP Catanduva/SP Potirendaba/SP Potirendaba/SP Ariranha/SP Ariranha/SP Ariranha/SP Santa Albertina/SP Ariranha/SP Palestina/SP Ariranha/SP Ariranha/SP Santa Helena de Goiás/GO Santa Helena de Goiás/GO Novo Horizonte/SP Sta Rosa do Viterbo/SP Pirajuba/MG Pirajuba/MG Pirajuba/MG Pirajuba/MG Palmares/PE Palmares/PE Pitangueiras/SP Pitangueiras/SP Pitangueiras/SP João Pinheiro/MG João Pinheiro/MG

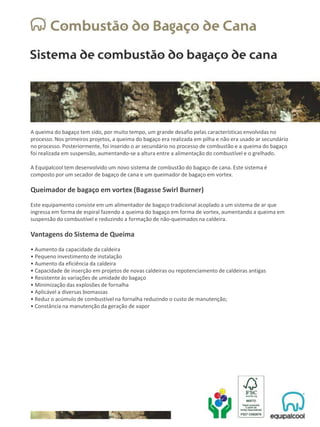

- 9. A queima dobagaço tem sido, por muito tempo, um grande desafio pelas características envolvidas no processo. Nos primeiros projetos, a queima do bagaço era realizada em pilha e não era usado ar secundário no processo. Posteriormente, foi inserido o ar secundário no processo de combustão e a queima do bagaço foi realizada em suspensão, aumentando-se a altura entre a alimentação do combustível e o grelhado. A Equipalcool tem desenvolvido um novo sistema de combustão do bagaço de cana. Este sistema é composto por um secador de bagaço de cana e um queimador de bagaço em vortex. Queimador de bagaço em vortex (Bagasse Swirl Burner) Este equipamento consiste em um alimentador de bagaço tradicional acoplado a um sistema de ar que ingressa em forma de espiral fazendo a queima do bagaço em forma de vortex, aumentando a queima em suspensão do combustível e reduzindo a formação de não-queimados na caldeira. Vantagens do Sistema de Queima • Aumento da capacidade da caldeira • Pequeno investimento de instalação • Aumento da eficiência da caldeira • Capacidade de inserção em projetos de novas caldeiras ou repotenciamento de caldeiras antigas • Resistente às variações de umidade do bagaço • Minimização das explosões de fornalha • Aplicável a diversas biomassas • Reduz o acúmulo de combustível na fornalha reduzindo o custo de manutenção; • Constância na manutenção da geração de vapor

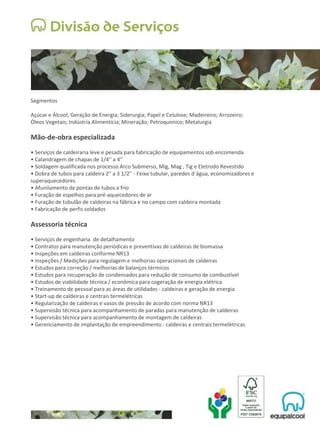

- 10. Segmentos Açúcar e Álcool;Geração de Energia; Siderurgia; Papel e Celulose; Madeireiro; Arrozeiro; Óleos Vegetais; Indústria Alimentícia; Mineração; Petroquímico; Metalurgia Mão-de-obra especializada • Serviços de caldeiraria leve e pesada para fabricação de equipamentos sob encomenda • Calandragem de chapas de 1/4'' a 4'' • Soldagem qualificada nos processo Arco Submerso, Mig, Mag , Tig e Eletrodo Revestido • Dobra de tubos para caldeira 2'' a 3 1/2'' - Feixe tubular, paredes d´água, economizadores e superaquecedores • Afunilamento de pontas de tubos a frio • Furação de espelhos para pré-aquecedores de ar • Furação de tubulão de caldeiras na fábrica e no campo com caldeira montada • Fabricação de perfis soldados Assessoria técnica • Serviços de engenharia de detalhamento • Contratos para manutenção periódicas e preventivas de caldeiras de biomassa • Inspeções em caldeiras conforme NR13 • Inspeções / Medições para regulagem e melhorias operacionais de caldeiras • Estudos para correção / melhorias de balanços térmicos • Estudos para recuperação de condensados para redução de consumo de combustível • Estudos de viabilidade técnica / econômica para cogeração de energia elétrica • Treinamento de pessoal para as áreas de utilidades - caldeiras e geração de energia • Start-up de caldeiras e centrais termelétricas • Regularização de caldeiras e vasos de pressão de acordo com norma NR13 • Supervisão técnica para acompanhamento de paradas para manutenção de caldeiras • Supervisão técnica para acompanhamento de montagem de caldeiras • Gerenciamento de implantação de empreendimento - caldeiras e centrais termelétricas

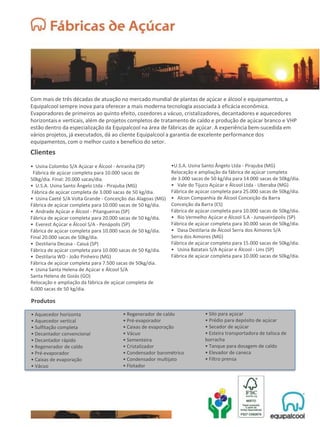

- 11. Com mais detrês décadas de atuação no mercado mundial de plantas de açúcar e álcool e equipamentos, a Equipalcool sempre inova para oferecer a mais moderna tecnologia associada à eficácia econômica. Evaporadores de primeiros ao quinto efeito, cozedores a vácuo, cristalizadores, decantadores e aquecedores horizontais e verticais, além de projetos completos de tratamento de caldo e produção de açúcar branco e VHP estão dentro da especialização da Equipalcool na área de fábricas de açúcar. A experiência bem-sucedida em vários projetos, já executados, dá ao cliente Equipalcool a garantia de excelente performance dos equipamentos, com o melhor custo x benefício do setor. Clientes • Usina Colombo S/A Açúcar e Álcool - Ariranha (SP) Fábrica de açúcar completa para 10.000 sacas de 50kg/dia. Final: 20.000 sacas/dia. • U.S.A. Usina Santo Ângelo Ltda - Pirajuba (MG) Fábrica de açúcar completa de 3.000 sacas de 50 kg/dia. • Usina Caeté S/A Volta Grande - Conceição das Alagoas (MG) Fábrica de açúcar completa para 10.000 sacas de 50 kg/dia. • Andrade Açúcar e Álcool - Pitangueiras (SP) Fábrica de açúcar completa para 20.000 sacas de 50 kg/dia. • Everest Açúcar e Álcool S/A - Penápolis (SP) Fábrica de açúcar completa para 10.000 sacas de 50 kg/dia. Final 20.000 sacas de 50kg/dia. • Destilaria Decasa - Caiuá (SP) Fábrica de açúcar completa para 10.000 sacas de 50 Kg/dia. • Destilaria WD - João Pinheiro (MG) Fábrica de açúcar completa para 7.500 sacas de 50kg/dia. • Usina Santa Helena de Açúcar e Álcool S/A Santa Helena de Goiás (GO) Relocação e ampliação da fábrica de açúcar completa de 6.000 sacas de 50 kg/dia. •U.S.A. Usina Santo Ângelo Ltda - Pirajuba (MG) Relocação e ampliação da fábrica de açúcar completa de 3.000 sacas de 50 kg/dia para 14.000 sacas de 50kg/dia. • Vale do Tijuco Açúcar e Álcool Ltda - Uberaba (MG) Fábrica de açúcar completa para 25.000 sacas de 50kg/dia. • Alcon Companhia de Álcool Conceição da Barra Conceição da Barra (ES) Fábrica de açúcar completa para 10.000 sacas de 50kg/dia. • Rio Vermelho Açúcar e Álcool S.A - Junqueirópolis (SP) Fábrica de açúcar completa para 30.000 sacas de 50kg/dia. • Dasa Destilaria de Álcool Serra dos Aimores S/A Serra dos Aimores (MG) Fábrica de açúcar completa para 15.000 sacas de 50kg/dia. • Usina Batatais S/A Açúcar e Álcool - Lins (SP) Fábrica de açúcar completa para 10.000 sacas de 50kg/dia. Produtos • Aquecedor horizonta • Aquecedor vertical • Sulfitação completa • Decantador convencional • Decantador rápido • Regenerador de caldo • Pré-evaporador • Caixas de evaporação • Vácuo • Regenerador de caldo • Pré-evaporador • Caixas de evaporação • Vácuo • Sementeira • Cristalizador • Condensador barométrico • Condensador multijato • Flotador • Silo para açúcar • Prédio para depósito de açúcar • Secador de açúcar • Esteira transportadora de talisca de borracha • Tanque para dosagem de caldo • Elevador de caneca • Filtro prensa

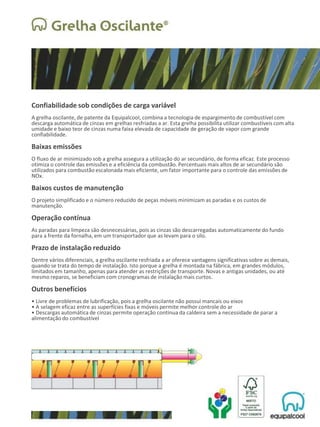

- 12. Confiabilidade sob condiçõesde carga variável A grelha oscilante, de patente da Equipalcool, combina a tecnologia de espargimento de combustível com descarga automática de cinzas em grelhas resfriadas a ar. Esta grelha possibilita utilizar combustíveis com alta umidade e baixo teor de cinzas numa faixa elevada de capacidade de geração de vapor com grande confiabilidade. Baixas emissões O fluxo de ar minimizado sob a grelha assegura a utilização do ar secundário, de forma eficaz. Este processo otimiza o controle das emissões e a eficiência da combustão. Percentuais mais altos de ar secundário são utilizados para combustão escalonada mais eficiente, um fator importante para o controle das emissões de NOx. Baixos custos de manutenção O projeto simplificado e o número reduzido de peças móveis minimizam as paradas e os custos de manutenção. Operação contínua As paradas para limpeza são desnecessárias, pois as cinzas são descarregadas automaticamente do fundo para a frente da fornalha, em um transportador que as levam para o silo. Prazo de instalação reduzido Dentre vários diferenciais, a grelha oscilante resfriada a ar oferece vantagens significativas sobre as demais, quando se trata do tempo de instalação. Isto porque a grelha é montada na fábrica, em grandes módulos, limitados em tamanho, apenas para atender as restrições de transporte. Novas e antigas unidades, ou até mesmo reparos, se beneficiam com cronogramas de instalação mais curtos. Outros benefícios • Livre de problemas de lubrificação, pois a grelha oscilante não possui mancais ou eixos • A selagem eficaz entre as superfícies fixas e móveis permite melhor controle do ar • Descargas automática de cinzas permite operação contínua da caldeira sem a necessidade de parar a alimentação do combustível

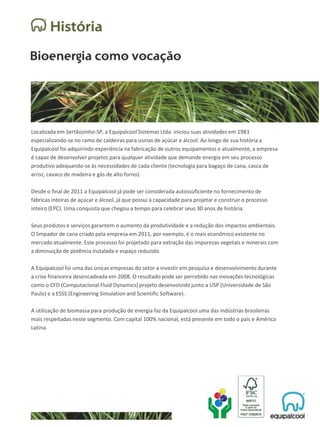

- 13. Localizada em Sertãozinho-SP,a Equipalcool Sistemas Ltda. iniciou suas atividades em 1983 especializando-se no ramo de caldeiras para usinas de açúcar e álcool. Ao longo de sua história a Equipalcool foi adquirindo experiência na fabricação de outros equipamentos e atualmente, a empresa é capaz de desenvolver projetos para qualquer atividade que demande energia em seu processo produtivo adequando-se às necessidades de cada cliente (tecnologia para bagaço de cana, casca de arroz, cavaco de madeira e gás de alto forno). Desde o final de 2011 a Equipalcool já pode ser considerada autossuficiente no fornecimento de fábricas inteiras de açúcar e álcool, já que possui a capacidade para projetar e construir o processo inteiro (EPC). Uma conquista que chegou a tempo para celebrar seus 30 anos de história. Seus produtos e serviços garantem o aumento da produtividade e a redução dos impactos ambientais. O limpador de cana criado pela empresa em 2011, por exemplo, é o mais econômico existente no mercado atualmente. Este processo foi projetado para extração das impurezas vegetais e minerais com a diminuição de potência instalada e espaço reduzido. A Equipalcool foi uma das únicas empresas do setor a investir em pesquisa e desenvolvimento durante a crise financeira desencadeada em 2008. O resultado pode ser percebido nas inovações tecnológicas como o CFD (Computacional Fluid Dynamics) projeto desenvolvido junto a USP (Universidade de São Paulo) e a ESSS (Engineering Simulation and Scientific Software). A utilização de biomassa para produção de energia faz da Equipalcool uma das indústrias brasileiras mais respeitadas neste segmento. Com capital 100% nacional, está presente em todo o país e América Latina.

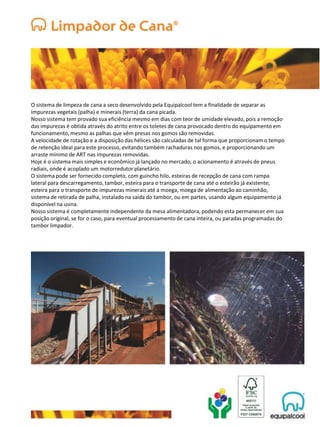

- 14. O sistema delimpeza de cana a seco desenvolvido pela Equipalcool tem a finalidade de separar as impurezas vegetais (palha) e minerais (terra) da cana picada. Nosso sistema tem provado sua eficiência mesmo em dias com teor de umidade elevado, pois a remoção das impurezas é obtida através do atrito entre os toletes de cana provocado dentro do equipamento em funcionamento, mesmo as palhas que vêm presas nos gomos são removidas. A velocidade de rotação e a disposição das hélices são calculadas de tal forma que proporcionam o tempo de retenção ideal para este processo, evitando também rachaduras nos gomos, e proporcionando um arraste mínimo de ART nas impurezas removidas. Hoje é o sistema mais simples e econômico já lançado no mercado, o acionamento é através de pneus radiais, onde é acoplado um motorredutor planetário. O sistema pode ser fornecido completo, com guincho hilo, esteiras de recepção de cana com rampa lateral para descarregamento, tambor, esteira para o transporte de cana até o esteirão já existente, esteira para o transporte de impurezas minerais até a moega, moega de alimentação ao caminhão, sistema de retirada de palha, instalado na saída do tambor, ou em partes, usando algum equipamento já disponível na usina. Nosso sistema é completamente independente da mesa alimentadora, podendo esta permanecer em sua posição original, se for o caso, para eventual processamento de cana inteira, ou paradas programadas do tambor limpador.

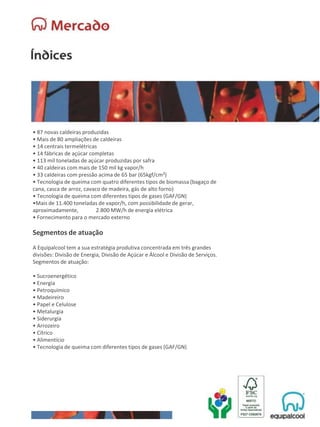

- 15. • 87 novascaldeiras produzidas • Mais de 80 ampliações de caldeiras • 14 centrais termelétricas • 14 fábricas de açúcar completas • 113 mil toneladas de açúcar produzidas por safra • 40 caldeiras com mais de 150 mil kg vapor/h • 33 caldeiras com pressão acima de 65 bar (65kgf/cm²) • Tecnologia de queima com quatro diferentes tipos de biomassa (bagaço de cana, casca de arroz, cavaco de madeira, gás de alto forno) • Tecnologia de queima com diferentes tipos de gases (GAF/GN) •Mais de 11.400 toneladas de vapor/h, com possibilidade de gerar, aproximadamente, 2.800 MW/h de energia elétrica • Fornecimento para o mercado externo Segmentos de atuação A Equipalcool tem a sua estratégia produtiva concentrada em três grandes divisões: Divisão de Energia, Divisão de Açúcar e Álcool e Divisão de Serviços. Segmentos de atuação: • Sucroenergético • Energia • Petroquímico • Madeireiro • Papel e Celulose • Metalurgia • Siderurgia • Arrozeiro • Cítrico • Alimentício • Tecnologia de queima com diferentes tipos de gases (GAF/GN)

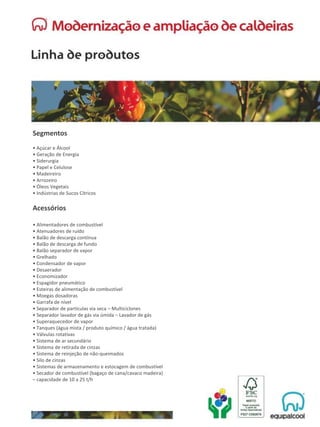

- 16. Segmentos • Açúcar eÁlcool • Geração de Energia • Siderurgia • Papel e Celulose • Madeireiro • Arrozeiro • Óleos Vegetais • Indústrias de Sucos Cítricos Acessórios • Alimentadores de combustível • Atenuadores de ruído • Balão de descarga contínua • Balão de descarga de fundo • Balão separador de vapor • Grelhado • Condensador de vapor • Desaerador • Economizador • Espagidor pneumático • Esteiras de alimentação de combustível • Moegas dosadoras • Garrafa de nível • Separador de partículas via seca – Multiciclones • Separador lavador de gás via úmida – Lavador de gás • Superaquecedor de vapor • Tanques (água mista / produto químico / água tratada) • Válvulas rotativas • Sistema de ar secundário • Sistema de retirada de cinzas • Sistema de reinjeção de não-queimados • Silo de cinzas • Sistemas de armazenamento e estocagem de combustível • Secador de combustível (bagaço de cana/cavaco madeira) – capacidade de 10 a 25 t/h
- 17. O que podemosoferecer em equipamentos e serviços: • Caldeiras a biomassa • Otimização (modernização) de caldeiras - Retrofit • Substituição ou instalação de grelhados • Instalação de desaeradores e economizadores • Sistema de alimentação de combustível via esteiras de borracha e roscas helicoidais • Instalação de sistemas controle ambiental, separadores de partículas / lavadores de gás • Contratos para manutenção periódica e preventiva de caldeiras a biomassa • Mão-de-obra especializada para reparos e serviços em caldeiras a biomassa • Inspeções em caldeiras • Estudos para correção / melhoria de balanços térmicos • Estudos para recuperação de condensados para redução de consumo de combustível • Estudos de viabilidade técnica / econômica para cogeração de energia elétrica • Treinamento de pessoal para as áreas de utilidades caldeiras e geração de energia • Start-up de caldeiras e centrais térmicas • Regularização de caldeiras e vasos de pressão de acordo com normas NR-13 • Supervisão técnica para acompanhamento de paradas para manutenção de caldeiras • Supervisão técnica para acompanhamento de montagem de caldeiras • Gerenciamento de implantação de empreendimento caldeiras, centrais termelétricas Mão-de-obra especializada para: • Serviços de caldeiraria leve e pesada para fabricação de equipamentos sob encomenda • Calandragem de chapa de ¼” a 4” • Sondagem qualificada nos processos de arco submerso, Mig, Mag e Tig • Dobra de tubos para caldeira ø2” a ø3 ½” feixe tubular, paredes d’água, economizadores e superaquecedores • Afunilamento de pontas de tubos a frio • Furação de espelhos para pré-aquecedores de ar e balões de caldeira

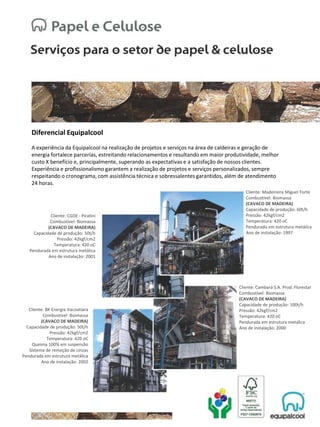

- 18. Diferencial Equipalcool A experiênciada Equipalcool na realização de projetos e serviços na área de caldeiras e geração de energia fortalece parcerias, estreitando relacionamentos e resultando em maior produtividade, melhor custo X benefício e, principalmente, superando as expectativas e a satisfação de nossos clientes. Experiência e profissionalismo garantem a realização de projetos e serviços personalizados, sempre respeitando o cronograma, com assistência técnica e sobressalentes garantidos, além de atendimento 24 horas. Cliente: CGDE - Piratini Combustível: Biomassa (CAVACO DE MADEIRA) Capacidade de produção: 50t/h Pressão: 42kgf/cm2 Temperatura: 420 oC Pendurada em estrutura metálica Ano de instalação: 2001 Cliente: BK Energia Itacoatiara Combustível: Biomassa (CAVACO DE MADEIRA) Capacidade de produção: 50t/h Pressão: 42kgf/cm2 Temperatura: 420 oC Queima 100% em suspensão Sistema de remoção de cinzas Pendurada em estrutura metálica Ano de instalação: 2002 Cliente: Madeireira Miguel Forte Combustível: Biomassa (CAVACO DE MADEIRA) Capacidade de produção: 60t/h Pressão: 42kgf/cm2 Temperatura: 420 oC Pendurada em estrutura metálica Ano de instalação: 1997 Cliente: Cambará S.A. Prod. Florestal Combustível: Biomassa (CAVACO DE MADEIRA) Capacidade de produção: 100t/h Pressão: 42kgf/cm2 Temperatura: 420 oC Pendurada em estrutura metálica Ano de instalação: 2000

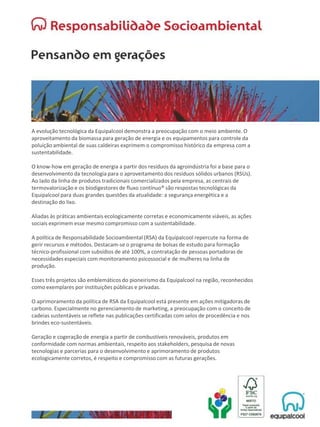

- 19. A evolução tecnológicada Equipalcool demonstra a preocupação com o meio ambiente. O aproveitamento da biomassa para geração de energia e os equipamentos para controle da poluição ambiental de suas caldeiras exprimem o compromisso histórico da empresa com a sustentabilidade. O know-how em geração de energia a partir dos resíduos da agroindústria foi a base para o desenvolvimento da tecnologia para o aproveitamento dos resíduos sólidos urbanos (RSUs). Ao lado da linha de produtos tradicionais comercializados pela empresa, as centrais de termovalorização e os biodigestores de fluxo contínuo® são respostas tecnológicas da Equipalcool para duas grandes questões da atualidade: a segurança energética e a destinação do lixo. Aliadas às práticas ambientais ecologicamente corretas e economicamente viáveis, as ações sociais exprimem esse mesmo compromisso com a sustentabilidade. A política de Responsabilidade Socioambiental (RSA) da Equipalcool repercute na forma de gerir recursos e métodos. Destacam-se o programa de bolsas de estudo para formação técnico-profissional com subsídios de até 100%, a contratação de pessoas portadoras de necessidades especiais com monitoramento psicossocial e de mulheres na linha de produção. Esses três projetos são emblemáticos do pioneirismo da Equipalcool na região, reconhecidos como exemplares por instituições públicas e privadas. O aprimoramento da política de RSA da Equipalcool está presente em ações mitigadoras de carbono. Especialmente no gerenciamento de marketing, a preocupação com o conceito de cadeias sustentáveis se reflete nas publicações certificadas com selos de procedência e nos brindes eco-sustentáveis. Geração e cogeração de energia a partir de combustíveis renováveis, produtos em conformidade com normas ambientais, respeito aos stakeholders, pesquisa de novas tecnologias e parcerias para o desenvolvimento e aprimoramento de produtos ecologicamente corretos, é respeito e compromisso com as futuras gerações.

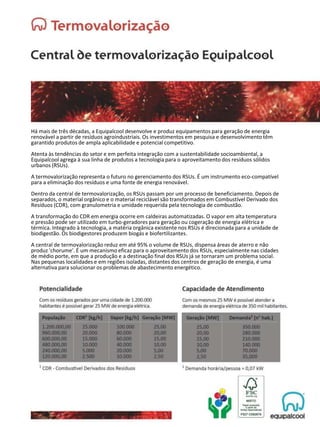

- 20. Há mais detrês décadas, a Equipalcool desenvolve e produz equipamentos para geração de energia renovável a partir de resíduos agroindustriais. Os investimentos em pesquisa e desenvolvimento têm garantido produtos de ampla aplicabilidade e potencial competitivo. Atenta às tendências do setor e em perfeita integração com a sustentabilidade socioambiental, a Equipalcool agrega à sua linha de produtos a tecnologia para o aproveitamento dos resíduos sólidos urbanos (RSUs). A termovalorização representa o futuro no gerenciamento dos RSUs. É um instrumento eco-compatível para a eliminação dos resíduos e uma fonte de energia renovável. Dentro da central de termovalorização, os RSUs passam por um processo de beneficiamento. Depois de separados, o material orgânico e o material reciclável são transformados em Combustível Derivado dos Resíduos (CDR), com granulometria e umidade requerida pela tecnologia de combustão. A transformação do CDR em energia ocorre em caldeiras automatizadas. O vapor em alta temperatura e pressão pode ser utilizado em turbo-geradores para geração ou cogeração de energia elétrica e térmica. Integrado à tecnologia, a matéria orgânica existente nos RSUs é direcionada para a unidade de biodigestão. Os biodigestores produzem biogás e biofertilizantes. A central de termovalorização reduz em até 95% o volume de RSUs, dispensa áreas de aterro e não produz 'chorume'. É um mecanismo eficaz para o aproveitamento dos RSUs, especialmente nas cidades de médio porte, em que a produção e a destinação final dos RSUs já se tornaram um problema social. Nas pequenas localidades e em regiões isoladas, distantes dos centros de geração de energia, é uma alternativa para solucionar os problemas de abastecimento energético.
- 21.

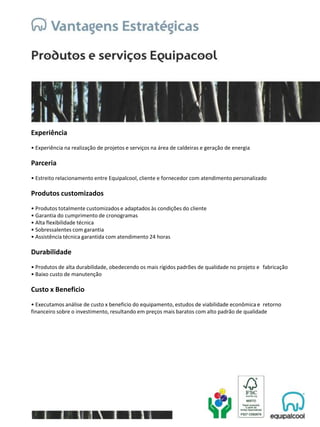

- 22. Experiência • Experiência narealização de projetos e serviços na área de caldeiras e geração de energia Parceria • Estreito relacionamento entre Equipalcool, cliente e fornecedor com atendimento personalizado Produtos customizados • Produtos totalmente customizados e adaptados às condições do cliente • Garantia do cumprimento de cronogramas • Alta flexibilidade técnica • Sobressalentes com garantia • Assistência técnica garantida com atendimento 24 horas Durabilidade • Produtos de alta durabilidade, obedecendo os mais rígidos padrões de qualidade no projeto e fabricação • Baixo custo de manutenção Custo x Beneficio • Executamos análise de custo x beneficio do equipamento, estudos de viabilidade econômica e retorno financeiro sobre o investimento, resultando em preços mais baratos com alto padrão de qualidade
