1. LabVIEW – IMAQ USB Aquisição de Imagens com câmeras USB no LabVIEW parte 2 - Snap João Kögler Escola Politécnica Universidade de São Paulo Agosto 2008 TM National Instruments

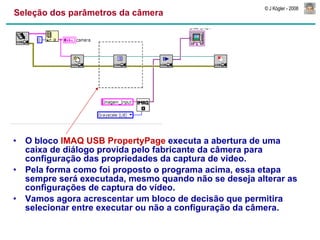

2. Seleção dos parâmetros da câmera O bloco IMAQ USB PropertyPage executa a abertura de uma caixa de diálogo provida pelo fabricante da câmera para configuração das propriedades da captura de vídeo. Pela forma como foi proposto o programa acima, essa etapa sempre será executada, mesmo quando não se deseja alterar as configurações de captura do vídeo. Vamos agora acrescentar um bloco de decisão que permitira selecionar entre executar ou não a configuração da câmera.

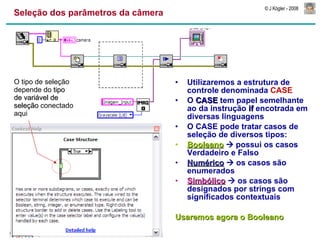

3. Seleção dos parâmetros da câmera Utilizaremos a estrutura de controle denominada CASE O CASE tem papel semelhante ao da instrução if encotrada em diversas linguagens O CASE pode tratar casos de seleção de diversos tipos: Booleano  possui os casos Verdadeiro e Falso Numérico  os casos são enumerados Simbólico  os casos são designados por strings com significados contextuais Usaremos agora o Booleano O tipo de seleção depende do tipo de variável de seleção conectado aqui

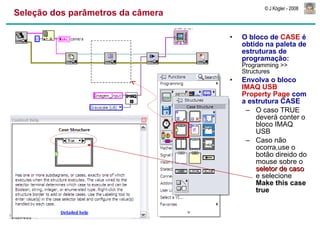

4. Seleção dos parâmetros da câmera O bloco de CASE é obtido na paleta de estruturas de programação: Programming >> Structures Envolva o bloco IMAQ USB Property Page com a estrutura CASE O caso TRUE deverá conter o bloco IMAQ USB Caso não ocorra,use o botão direido do mouse sobre o seletor de caso e selecione Make this case true

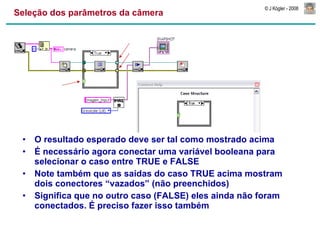

5. Seleção dos parâmetros da câmera O resultado esperado deve ser tal como mostrado acima É necessário agora conectar uma variável booleana para selecionar o caso entre TRUE e FALSE Note também que as saídas do caso TRUE acima mostram dois conectores “vazados” (não preenchidos) Significa que no outro caso (FALSE) eles ainda não foram conectados. É preciso fazer isso também

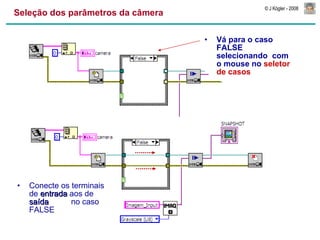

6. Seleção dos parâmetros da câmera Vá para o caso FALSE selecionando com o mouse no seletor de casos Conecte os terminais de entrada aos de saída no caso FALSE

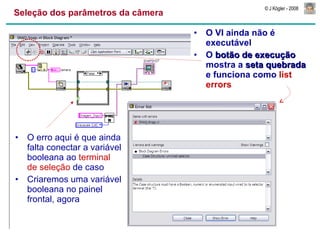

7. Seleção dos parâmetros da câmera O VI ainda não é executável O botão de execução mostra a seta quebrada e funciona como list errors O erro aqui é que ainda falta conectar a variável booleana ao terminal de seleção de caso Criaremos uma variável booleana no painel frontal, agora

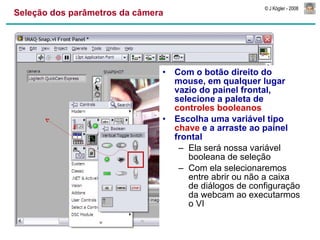

8. Seleção dos parâmetros da câmera Com o botão direito do mouse, em qualquer lugar vazio do painel frontal, selecione a paleta de controles booleanos Escolha uma variável tipo chave e a arraste ao painel frontal Ela será nossa variável booleana de seleção Com ela selecionaremos entre abrir ou não a caixa de diálogos de configuração da webcam ao executarmos o VI

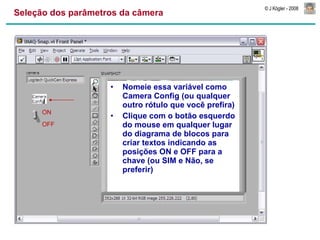

9. Seleção dos parâmetros da câmera Nomeie essa variável como Camera Config (ou qualquer outro rótulo que você prefira) Clique com o botão esquerdo do mouse em qualquer lugar do diagrama de blocos para criar textos indicando as posições ON e OFF para a chave (ou SIM e Não, se preferir) ON OFF

10. Seleção dos parâmetros da câmera No diagrama de blocos, conecte a variável booleana que acabou de criar, ao terminal de seleção da estrutura CASE Agora, utilizando a chave que acabou de criar no painel frontal, poderá escolher se quando executar o VI deseja que seja mostrado ou não a caixa de diálogo de configuração da webcam Note que essa seleção dever ser feita ANTES de executar o VI, pois o estado ooleano da chave será lido logo que a execução iniciar Agora, salve o VI e, no painel frontal selecione a chave para a posição OFF e então execute o programa

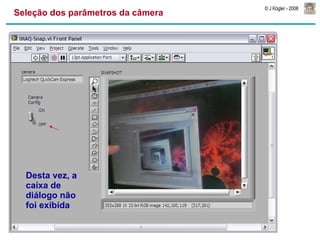

11. Seleção dos parâmetros da câmera Desta vez, a caixa de diálogo não foi exibida

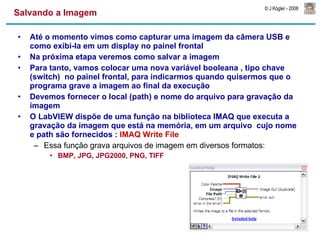

12. Salvando a Imagem Até o momento vimos como capturar uma imagem da câmera USB e como exibi-la em um display no painel frontal Na próxima etapa veremos como salvar a imagem Para tanto, vamos colocar uma nova variável booleana , tipo chave (switch) no painel frontal, para indicarmos quando quisermos que o programa grave a imagem ao final da execução Devemos fornecer o local (path) e nome do arquivo para gravação da imagem O LabVIEW dispõe de uma função na biblioteca IMAQ que executa a gravação da imagem que está na memória, em um arquivo cujo nome e path são fornecidos : IMAQ Write File Essa função grava arquivos de imagem em diversos formatos: BMP, JPG, JPG2000, PNG, TIFF

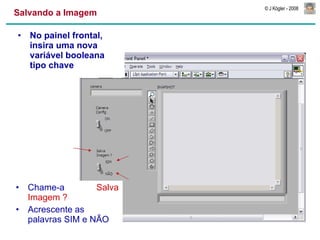

13. Salvando a Imagem No painel frontal, insira uma nova variável booleana tipo chave Chame-a Salva Imagem ? Acrescente as palavras SIM e NÃO

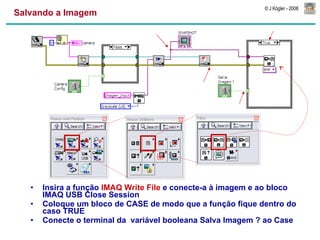

14. Salvando a Imagem Insira a função IMAQ Write File e conecte-a à imagem e ao bloco IMAQ USB Close Session Coloque um bloco de CASE de modo que a função fique dentro do caso TRUE Conecte o terminal da variável booleana Salva Imagem ? ao Case

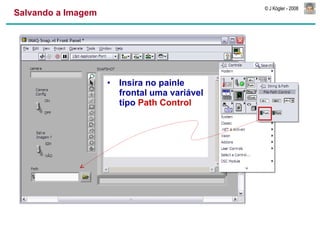

15. Salvando a Imagem Insira no painle frontal uma variável tipo Path Control

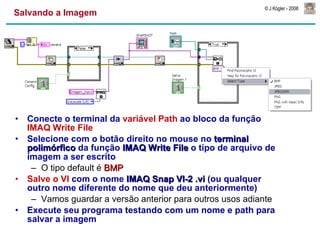

16. Salvando a Imagem Conecte o terminal da variável Path ao bloco da função IMAQ Write File Selecione com o botão direito no mouse no terminal polimórfico da função IMAQ Write File o tipo de arquivo de imagem a ser escrito O tipo default é BMP Salve o VI com o nome IMAQ Snap VI-2 .vi (ou qualquer outro nome diferente do nome que deu anteriormente) Vamos guardar a versão anterior para outros usos adiante Execute seu programa testando com um nome e path para salvar a imagem
