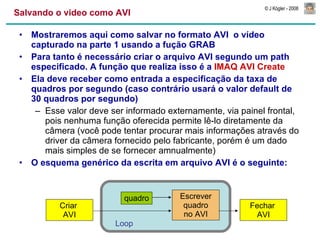

2. Salvando o video como AVI Mostraremos aqui como salvar no formato AVI o vídeo capturado na parte 1 usando a fução GRAB Para tanto é necessário criar o arquivo AVI segundo um path especificado. A função que realiza isso é a IMAQ AVI Create Ela deve receber como entrada a especificação da taxa de quadros por segundo (caso contrário usará o valor default de 30 quadros por segundo) Esse valor deve ser informado externamente, via painel frontal, pois nenhuma função oferecida permite lê-lo diretamente da câmera (você pode tentar procurar mais informações através do driver da câmera fornecido pelo fabricante, porém é um dado mais simples de se fornecer amnualmente) O esquema genérico da escrita em arquivo AVI é o seguinte: Criar AVI Escrever quadro no AVI Fechar AVI quadro Loop

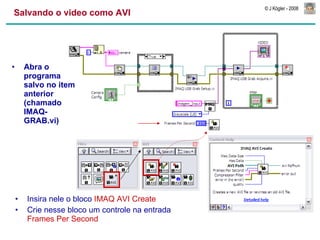

3. Salvando o video como AVI Abra o programa salvo no item anterior (chamado IMAQ-GRAB.vi) Insira nele o bloco IMAQ AVI Create Crie nesse bloco um controle na entrada Frames Per Second

4. Salvando o video como AVI Crie no painel frontal um controle de path de arquivo e, no diagrama de bloco Conecte-o ao bloco IMAQ AVI Create Insira dentro do laço de while um bloco da função IMAQ AVI Write Conecte-o como indicado aos blocos IMAQ AVI Create e IMAQ USB Grab Acquire Insira um CASE envolvendo o bloco IMAQ AVI Create no caso TRUE Crie no painel frontal uma chave para selecionar a gravação do AVI e conecte seu terminal ao CASE

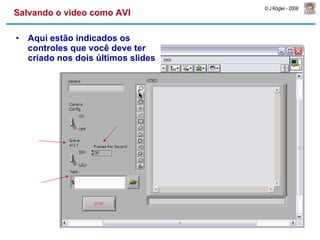

5. Salvando o video como AVI Aqui estão indicados os controles que você deve ter criado nos dois últimos slides

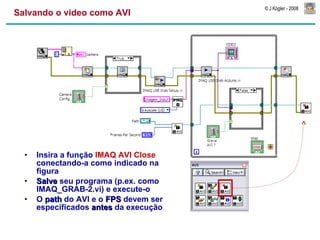

6. Salvando o video como AVI Insira a função IMAQ AVI Close conectando-a como indicado na figura Salve seu programa (p.ex. como IMAQ_GRAB-2.vi) e execute-o O path do AVI e o FPS devem ser especificados antes da execução
