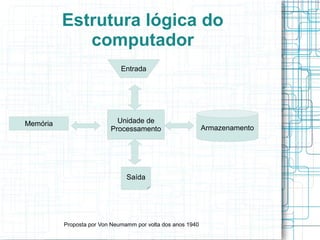

18. Estrutura lógica do
computador
Entrada
Memória Unidade de
Processamento Armazenamento
Saída
Proposta por Von Neumamm por volta dos anos 1940

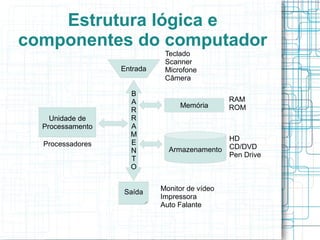

19. Estrutura lógica e
componentes do computador
Teclado
Scanner
Entrada Microfone
Câmera
B
A RAM
Memória ROM
R
Unidade de R
Processamento A
M
HD
Processadores E
Armazenamento CD/DVD
N
Pen Drive
T
O
Saída Monitor de vídeo
Impressora
Auto Falante
Notas do Editor

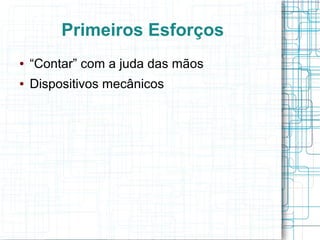

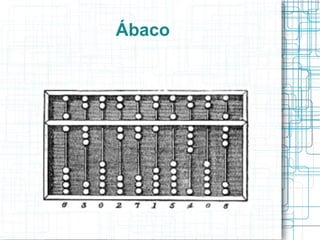

Usado para contar e calcular, funciona movendo-se as contas nos cordões ou varetas.

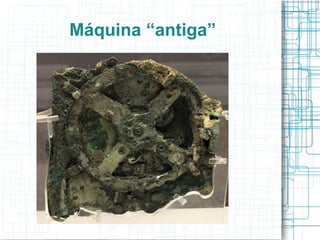

Dispositivo encontrado em destroços. Aprox. 100 a.C. Usado para prever eclipses
Criada pelo matemático Charles Babbage, usava mecanismos móveis para realizar cálculos. Podia ser programada Nunca foi construída na época por falta de interesse do governos britânico Lady Ada judou a criar a linguagem de programação da máquina e foi homenageada, quando deram o seu nome a um linguagem de programação
Versão menor da Anaylitical Engine

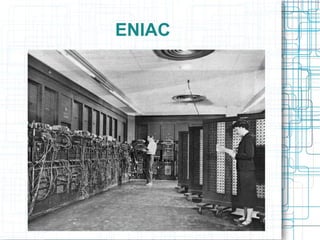

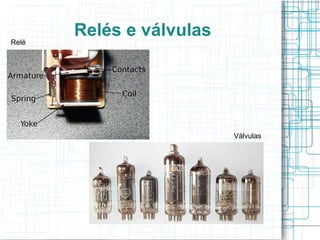

Electronic Numerical Integrator Analyzer and Computer 17.468 válvulas, além de 1.500 relés 30 toneladas e era tão volumoso que ocupava um grande galpão 1000 Watts

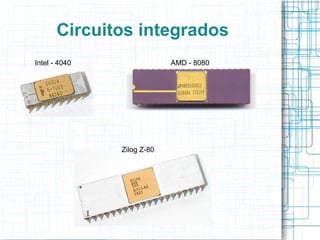

1971 e chamava-se 4004. Como o nome sugere, ele era um processador que utilizava um barramento de dados de apenas 4 bits, incrivelmente lento para os padrões atuais. Apesar disso, ele processava internamente instruções de 8 bits, o que permitia que ele realizasse operações aritméticas relativamente complexas, apesar do baixo desempenho. A frequência máxima de operação do 4004 era de apenas 740 kHz (ou seja, apenas 740 mil ciclos por segundo) e cada instrução demorava 8 ciclos para ser executada (3 ciclos para carregar os endereços, 2 ciclos para carregar a instrução e mais 3 ciclos para finalmente processá-la), o que fazia com que o 4004 não fosse capaz de processar mais do que 92.500 instruções por segundo.

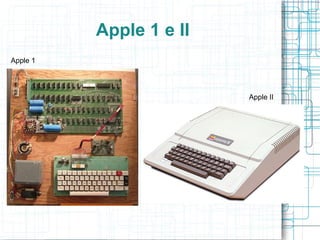

MOS 6502, um clone do Motorola 6800, que era fabricado pela MOS Tecnology. Ele era um processador de 8 bits, que operava a apenas 1 MHz. Em termos de poder de processamento, o 6502 perdia para o 8080, mas o Apple I compensava a menor potência bruta oferecendo espaçosos 8 KB de memória, suficientes para carregar o interpretador BASIC (que ocupava 4 KB de memória), com 4 KB livres para escrever e rodar programas. Uma das vantagens é que o Apple I podia ser ligado diretamente à uma TV, dispensando a compra de um terminal de vídeo. Ele possuía também um conector para unidade de fita (o controlador era vendido separadamente por 75 dólares) e um conector proprietário reservado para expansões futuras: Apple II O preço era um pouco salgado: US$ 1298, que equivalem a quase 10.000 dólares em valores corrigidos. com apenas 4 KB de memória, incluía mais 12 KB de memória ROM, que armazenava um interpretador BASIC e o software de bootstrap (similar ao BIOS dos PCs atuais), lido no início do boot. Isso foi uma grande evolução, pois você ligava e já podia começar a programar ou a carregar programas. No Apple I, era preciso primeiro carregar a fita com o BASIC, para depois começar a fazer qualquer coisa Tinha unidade de disquete
