Esta estrutura de decisão simples avalia se um número digitado pelo usuário é par ou ímpar e exibe uma mensagem correspondente. Se o resto da divisão do número por 2 for igual a 0, é exibida a mensagem "É par". Caso contrário, nenhuma ação é realizada.

1. Estrutura de Decisão Simples Também conhecida como: Estrutura de Desvio Condicional Simples ou Se Autores: Professores Cid Rodrigues de Andrade e Hebert Bratefixe Alquimim

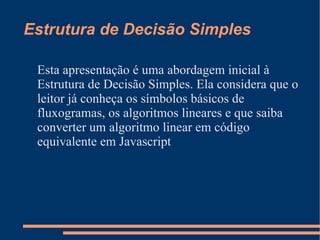

2. Estrutura de Decisão Simples Esta apresentação é uma abordagem inicial à Estrutura de Decisão Simples. Ela considera que o leitor já conheça os símbolos básicos de fluxogramas, os algoritmos lineares e que saiba converter um algoritmo linear em código equivalente em Javascript

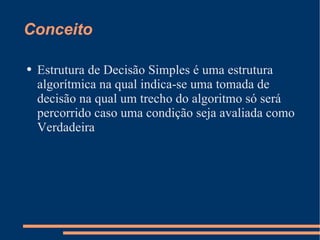

3. Conceito Estrutura de Decisão Simples é uma estrutura algorítmica na qual indica-se uma tomada de decisão na qual um trecho do algoritmo só será percorrido caso uma condição seja avaliada como Verdadeira

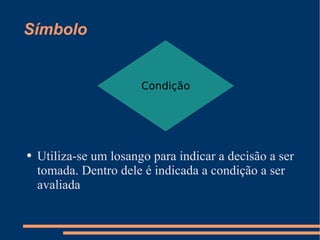

4. Símbolo Utiliza-se um losango para indicar a decisão a ser tomada. Dentro dele é indicada a condição a ser avaliada Condição

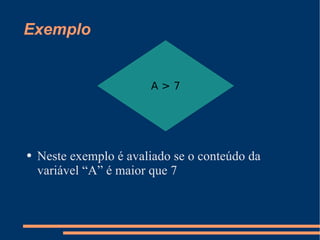

5. Exemplo Neste exemplo é avaliado se o conteúdo da variável “A” é maior que 7 A > 7

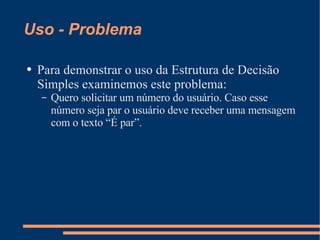

6. Uso - Problema Para demonstrar o uso da Estrutura de Decisão Simples examinemos este problema: Quero solicitar um número do usuário. Caso esse número seja par o usuário deve receber uma mensagem com o texto “É par”.

7. Uso - Solução Leremos um valor e armazenaremos este valor em uma variável identificada como “Num” Por uma questão de simplificação não será emitida uma mensagem solicitando o número Se o resto da divisão do conteúdo da variável Num por 2 for zero (ou seja, se ele for divisível por dois), então será escrita a mensagem “É par”

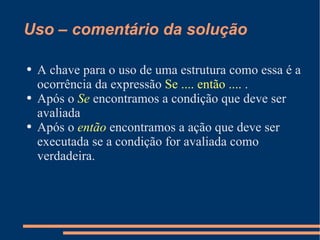

8. Uso – comentário da solução A chave para o uso de uma estrutura como essa é a ocorrência da expressão Se .... então .... . Após o Se encontramos a condição que deve ser avaliada Após o então encontramos a ação que deve ser executada se a condição for avaliada como verdadeira.

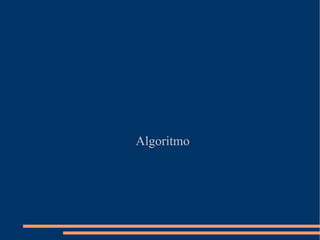

9. Algoritmo

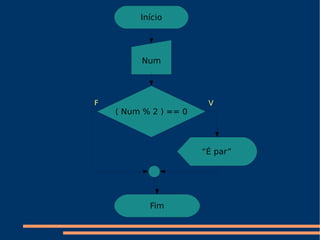

10. V F Início Num ( Num % 2 ) == 0 “ É par” Fim

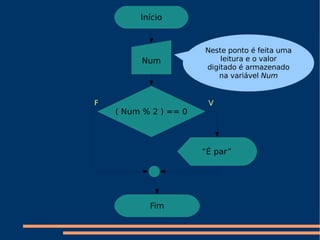

11. V F Início Num ( Num % 2 ) == 0 “ É par” Fim Neste ponto é feita uma leitura e o valor digitado é armazenado na variável Num

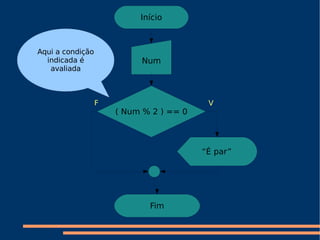

12. V F Início Num ( Num % 2 ) == 0 “ É par” Fim Aqui a condição indicada é avaliada

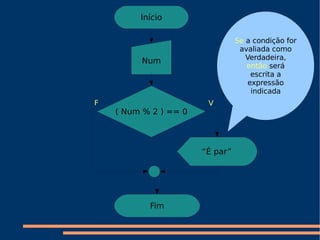

13. V F Início Num ( Num % 2 ) == 0 “ É par” Fim Se a condição for avaliada como Verdadeira, então será escrita a expressão indicada

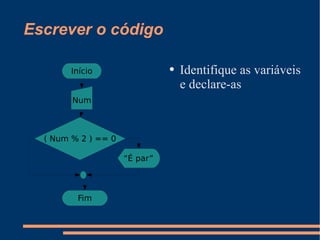

14. Escrever o código Identifique as variáveis e declare-as V F Início Num ( Num % 2 ) == 0 “ É par” Fim

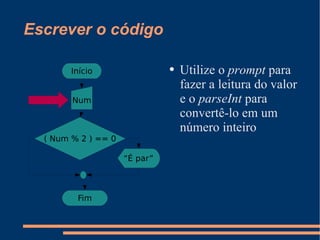

15. Escrever o código Utilize o prompt para fazer a leitura do valor e o parseInt para convertê-lo em um número inteiro V F Início Num ( Num % 2 ) == 0 “ É par” Fim

16. Escrever o código Escreva a avaliação. Insira a condição entre parênteses e termine a linha com um símbolo de abre-chaves. V F Início Num ( Num % 2 ) == 0 “ É par” Fim

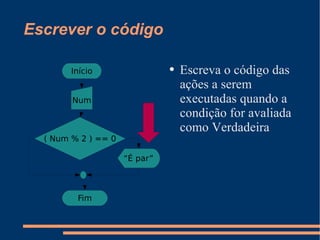

17. Escrever o código Escreva o código das ações a serem executadas quando a condição for avaliada como Verdadeira V F Início Num ( Num % 2 ) == 0 “ É par” Fim

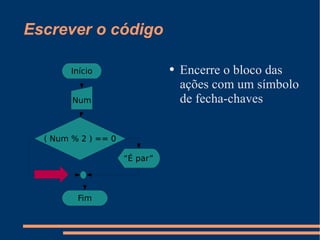

18. Escrever o código Encerre o bloco das ações com um símbolo de fecha-chaves V F Início Num ( Num % 2 ) == 0 “ É par” Fim

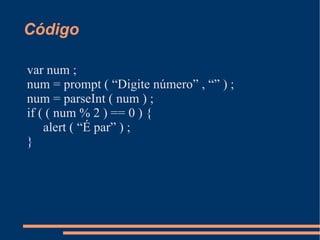

19. Código var num ; num = prompt ( “Digite número” , “” ) ; num = parseInt ( num ) ; if ( ( num % 2 ) == 0 ) { alert ( “É par” ) ; }
