As estruturas de decisão ou seleção verificam condições e executam instruções de acordo com os resultados das condições. Existem três estruturas básicas: if (se), if-else (se-senão) e if-else if (se-senão se). O documento explica cada estrutura com algoritmos, fluxogramas e código Java como exemplo.

1. Estrutura de
Decisão
if
if ... else
if... else if
Professoras:
Alessandra Aparecida da Silva
Marlene da Silva Maximiano de Oliveira

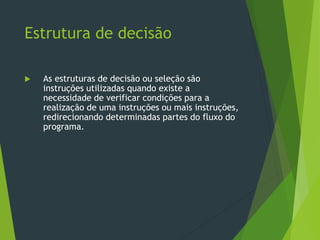

2.  As estruturas de decisão ou seleção são
instruções utilizadas quando existe a
necessidade de verificar condições para a
realização de uma instruções ou mais instruções,
redirecionando determinadas partes do fluxo do
programa.
Estrutura de decisão

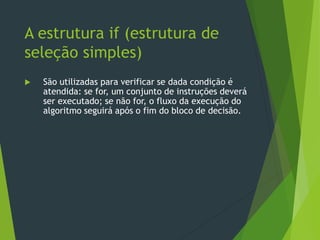

3.  São utilizadas para verificar se dada condição é
atendida: se for, um conjunto de instruções deverá
ser executado; se não for, o fluxo da execução do
algoritmo seguirá após o fim do bloco de decisão.
A estrutura if (estrutura de
seleção simples)

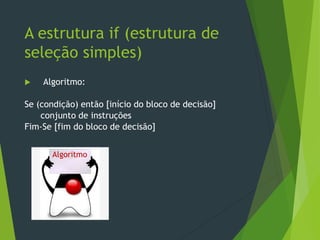

4.  Algoritmo:
Se (condição) então [início do bloco de decisão]
conjunto de instruções
Fim-Se [fim do bloco de decisão]
A estrutura if (estrutura de
seleção simples)
Algoritmo

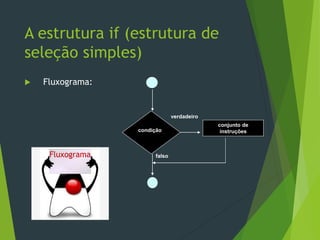

5.  Fluxograma:
A estrutura if (estrutura de
seleção simples)
Fluxograma
condição
conjunto de
instruções
verdadeiro
falso

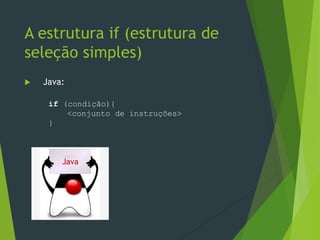

6.  Java:
A estrutura if (estrutura de
seleção simples)
Java
if (condição){
<conjunto de instruções>
}

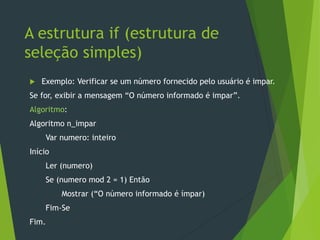

7. A estrutura if (estrutura de
seleção simples)
 Exemplo: Verificar se um número fornecido pelo usuário é impar.
Se for, exibir a mensagem “O número informado é impar”.
Algoritmo:
Algoritmo n_impar
Var numero: inteiro
Início
Ler (numero)
Se (numero mod 2 = 1) Então
Mostrar (“O número informado é ímpar)
Fim-Se
Fim.

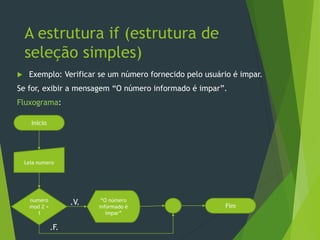

8. A estrutura if (estrutura de
seleção simples)
 Exemplo: Verificar se um número fornecido pelo usuário é impar.
Se for, exibir a mensagem “O número informado é impar”.
Fluxograma:
Início
Leia numero
numero
mod 2 =
1
“O número
informado é
ímpar”
Fim
.V.
.F.

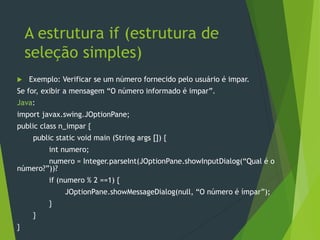

9. A estrutura if (estrutura de
seleção simples)
 Exemplo: Verificar se um número fornecido pelo usuário é impar.
Se for, exibir a mensagem “O número informado é impar”.
Java:
import javax.swing.JOptionPane;
public class n_impar {
public static void main (String args []) {
int numero;
numero = Integer.parseInt(JOptionPane.showInputDialog(“Qual é o
número?”))?
if (numero % 2 ==1) {
JOptionPane.showMessageDialog(null, “O número é ímpar”);
}
}
}

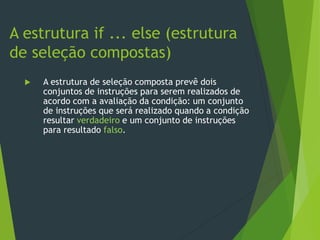

10.  A estrutura de seleção composta prevê dois
conjuntos de instruções para serem realizados de
acordo com a avaliação da condição: um conjunto
de instruções que será realizado quando a condição
resultar verdadeiro e um conjunto de instruções
para resultado falso.
A estrutura if ... else (estrutura
de seleção compostas)

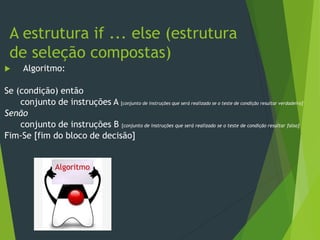

11.  Algoritmo:
Se (condição) então
conjunto de instruções A [conjunto de instruções que será realizado se o teste de condição resultar verdadeiro]
Senão
conjunto de instruções B [conjunto de instruções que será realizado se o teste de condição resultar falso]
Fim-Se [fim do bloco de decisão]
A estrutura if ... else (estrutura
de seleção compostas)
Algoritmo

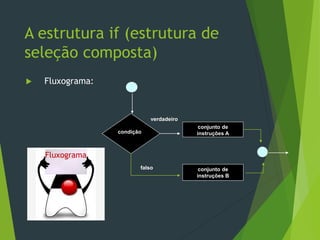

12.  Fluxograma:
A estrutura if (estrutura de
seleção composta)
Fluxograma
condição
conjunto de
instruções A
verdadeiro
falso conjunto de
instruções B

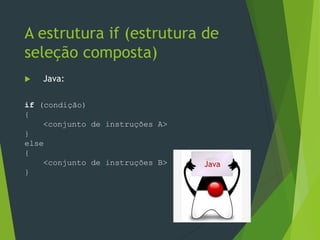

13.  Java:
A estrutura if (estrutura de
seleção composta)
Java
if (condição)
{
<conjunto de instruções A>
}
else
{
<conjunto de instruções B>
}

14. A estrutura if (estrutura de
seleção composta)
 Verificar se um número fornecido pelo usuário é impar.
Se for, exibir a mensagem “O número informado é impar”. Senão, exibir a
mensagem “O número informado é par”.
Algoritmo:
Algoritmo n_impar
Var numero: inteiro
Início
Ler (numero)
Se (numero mod 2 = 1) Então
Mostrar (“O número informado é ímpar)
Senão
Mostrar (“O número informado é par)
Fim-Se
Fim.

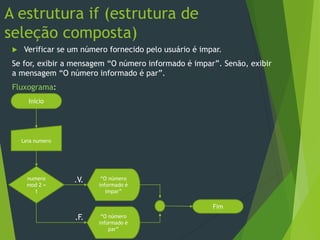

15. A estrutura if (estrutura de
seleção composta)
 Verificar se um número fornecido pelo usuário é impar.
Se for, exibir a mensagem “O número informado é impar”. Senão, exibir
a mensagem “O número informado é par”.
Fluxograma:
Início
Leia numero
numero
mod 2 =
1
“O número
informado é
ímpar”
Fim
.V.
.F. “O número
informado é
par”

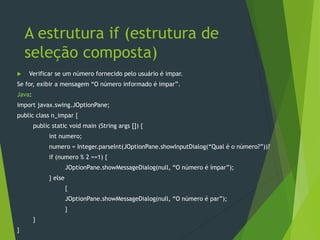

16. A estrutura if (estrutura de
seleção composta)
 Verificar se um número fornecido pelo usuário é impar.
Se for, exibir a mensagem “O número informado é impar”.
Java:
import javax.swing.JOptionPane;
public class n_impar {
public static void main (String args []) {
int numero;
numero = Integer.parseInt(JOptionPane.showInputDialog(“Qual é o número?”))?
if (numero % 2 ==1) {
JOptionPane.showMessageDialog(null, “O número é ímpar”);
} else
{
JOptionPane.showMessageDialog(null, “O número é par”);
}
}
}

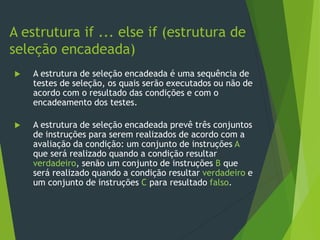

17.  A estrutura de seleção encadeada é uma sequência de
testes de seleção, os quais serão executados ou não de
acordo com o resultado das condições e com o
encadeamento dos testes.
 A estrutura de seleção encadeada prevê três conjuntos
de instruções para serem realizados de acordo com a
avaliação da condição: um conjunto de instruções A
que será realizado quando a condição resultar
verdadeiro, senão um conjunto de instruções B que
será realizado quando a condição resultar verdadeiro e
um conjunto de instruções C para resultado falso.
A estrutura if ... else if (estrutura de
seleção encadeada)

18.  Algoritmo:
Se (condição) então
conjunto de instruções A [conjunto de instruções que será realizado se o teste de condição resultar verdadeiro]
Senão Se (condição) então
conjunto de instruções B [conjunto de instruções que será realizado se o teste de condição resultar falso]
Senão
conjunto de instruções C [conjunto de instruções que será realizado se o teste de condição resultar falso]
Fim-Se [fim do bloco de decisão]
A estrutura if ... else if (estrutura de
seleção encadeadas)
Algoritmo

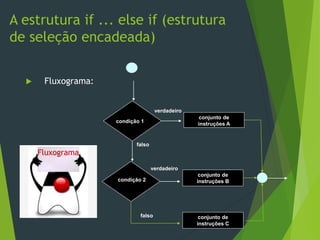

19.  Fluxograma:
A estrutura if ... else if (estrutura
de seleção encadeada)
Fluxograma
condição 2
conjunto de
instruções B
verdadeiro
falso conjunto de
instruções C
conjunto de
instruções Acondição 1
falso
verdadeiro

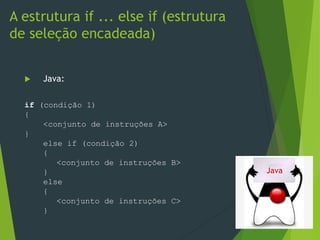

20.  Java:
A estrutura if ... else if (estrutura
de seleção encadeada)
Java
if (condição 1)
{
<conjunto de instruções A>
}
else if (condição 2)
{
<conjunto de instruções B>
}
else
{
<conjunto de instruções C>
}

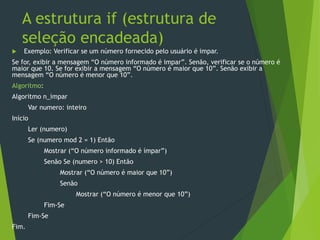

21. A estrutura if (estrutura de
seleção encadeada)
 Exemplo: Verificar se um número fornecido pelo usuário é impar.
Se for, exibir a mensagem “O número informado é impar”. Senão, verificar se o número é
maior que 10. Se for exibir a mensagem “O número é maior que 10”. Senão exibir a
mensagem “O número é menor que 10”.
Algoritmo:
Algoritmo n_impar
Var numero: inteiro
Início
Ler (numero)
Se (numero mod 2 = 1) Então
Mostrar (“O número informado é ímpar”)
Senão Se (numero > 10) Então
Mostrar (“O número é maior que 10”)
Senão
Mostrar (“O número é menor que 10”)
Fim-Se
Fim-Se
Fim.

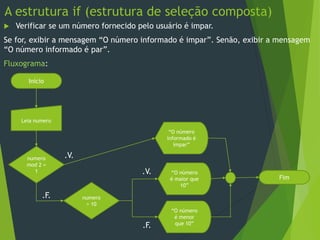

22. A estrutura if (estrutura de seleção composta)
 Verificar se um número fornecido pelo usuário é impar.
Se for, exibir a mensagem “O número informado é impar”. Senão, exibir a mensagem
“O número informado é par”.
Fluxograma:
Início
Leia numero
.V.
.F.
numero
mod 2 =
1
“O número
informado é
ímpar”
numero
> 10
“O número
é maior que
10”
Fim
“O número
é menor
que 10”.F.
.V.

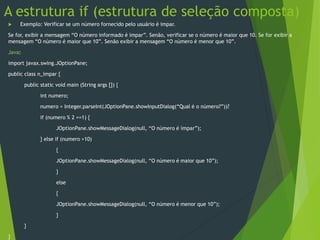

23. A estrutura if (estrutura de seleção composta)
 Exemplo: Verificar se um número fornecido pelo usuário é impar.
Se for, exibir a mensagem “O número informado é impar”. Senão, verificar se o número é maior que 10. Se for exibir a
mensagem “O número é maior que 10”. Senão exibir a mensagem “O número é menor que 10”.
Java:
import javax.swing.JOptionPane;
public class n_impar {
public static void main (String args []) {
int numero;
numero = Integer.parseInt(JOptionPane.showInputDialog(“Qual é o número?”))?
if (numero % 2 ==1) {
JOptionPane.showMessageDialog(null, “O número é ímpar”);
} else if (numero >10)
{
JOptionPane.showMessageDialog(null, “O número é maior que 10”);
}
else
{
JOptionPane.showMessageDialog(null, “O número é menor que 10”);
}
}
}
