O documento apresenta o projeto arquitetônico de um edifício de habitação coletiva em Carabanchel, Madrid, com 143 apartamentos distribuídos em três blocos. O edifício, projetado por José Cruz Ovalle e Enrique Nuere, possui áreas de lazer e acessos diferenciados, incluindo um apartamento acessível. O projeto está em fase de acabamento e enfatiza a adaptação às condições solares e de paisagismo.

1. Arquitetura e Urbanismo
PA (HC)
Projeto Arquitetônico Habitação Coletiva
Professoras: Maria Claudia Oliveira e Paula
Nomes: Déborah Aparecida Rodrigues Rovai RA: T996EG-2
Michel Roberto Castiglioni RA: A747EE-4
UNIP Swift Campinas. Turma:AU3B12

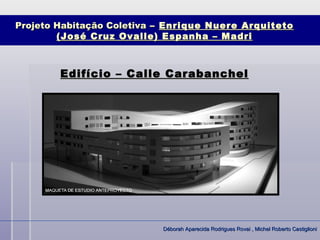

2. Projeto Habitação Coletiva – Enrique Nuere Arquiteto
(José Cruz Ovalle) Espanha – Madri
Edifício – Calle Carabanchel
Déborah Aparecida Rodrigues Rovai , Michel Roberto Castiglioni

3. Introdução
Ficha Técnica:
 Projeto: 101 Viviendas en Carabanchel  Há 2.106 m² de jardins.
 Local: Caranbachel – Madri – Espanha  O edifício é composto por:
 Ano do Projeto: 2006 esta em fase de acabamento  20 aptos de 1 dorm – 44,74m²
 Arquitetos: José Cruz Ovalle (chileno) e Enrique  55 aptos de 2 dorm – 53,38m²
Nuere (Espanhol)  18 aptos de 3 dorm – 65,55m²
 Construtora: Ferrovial  04 aptos de 4 dorm – 76,40m²
 Promotora: EMVS Madrid  04 viviendas de 2 dorm
 O edifício está projetado em forma de “Z” a altura adaptadas.
varia segundo sua posição em relação ao sol (para
que a luz entre no edifício).
 Se define em três blocos, o principal com 6 andares
mais sotão e ligeiramente curvo, os outros dois
blocos menores de 4 andares mais sótão
Déborah Aparecida Rodrigues Rovai , Michel Roberto Castiglioni

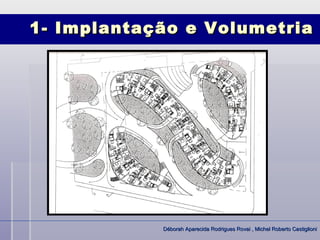

4. 1- Implantação e Volumetria
Déborah Aparecida Rodrigues Rovai , Michel Roberto Castiglioni

5. Déborah Aparecida Rodrigues Rovai , Michel Roberto Castiglioni

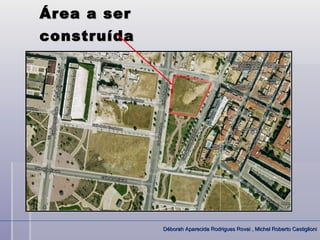

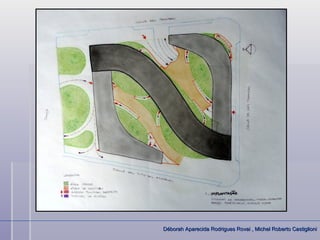

6. Área a ser
construída
Déborah Aparecida Rodrigues Rovai , Michel Roberto Castiglioni

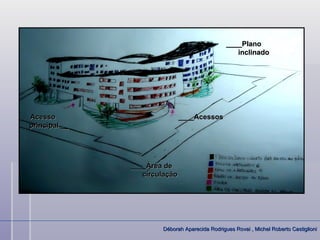

7. ____Plano
inclinado
Acesso ____Acessos
principal __
____Área de
circulação
Déborah Aparecida Rodrigues Rovai , Michel Roberto Castiglioni

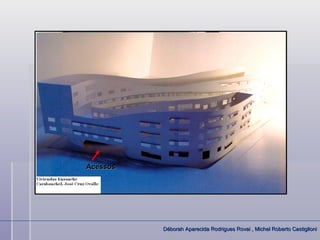

8. Acessos
Déborah Aparecida Rodrigues Rovai , Michel Roberto Castiglioni

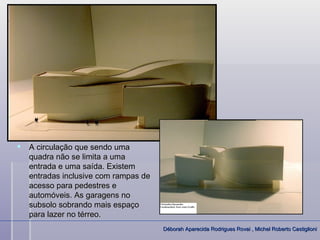

9.  A circulação que sendo uma
quadra não se limita a uma
entrada e uma saída. Existem
entradas inclusive com rampas de
acesso para pedestres e
automóveis. As garagens no
subsolo sobrando mais espaço
para lazer no térreo.
Déborah Aparecida Rodrigues Rovai , Michel Roberto Castiglioni

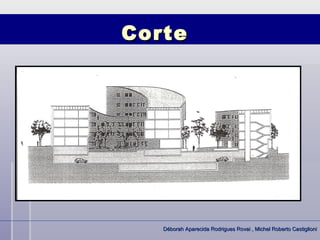

10. Corte
Déborah Aparecida Rodrigues Rovai , Michel Roberto Castiglioni

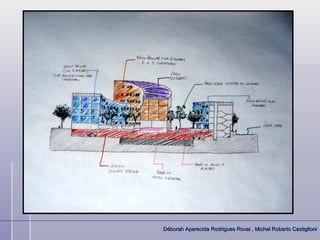

11. Déborah Aparecida Rodrigues Rovai , Michel Roberto Castiglioni

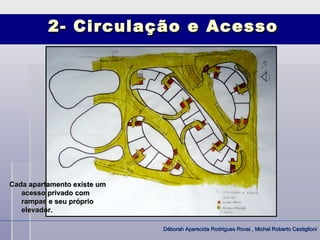

12. 2- Circulação e Acesso
Cada apartamento existe um
acesso privado com
rampas e seu próprio
elevador.
Déborah Aparecida Rodrigues Rovai , Michel Roberto Castiglioni

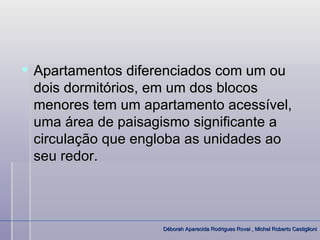

13.  Apartamentos diferenciados com um ou
dois dormitórios, em um dos blocos
menores tem um apartamento acessível,
uma área de paisagismo significante a
circulação que engloba as unidades ao
seu redor.
Déborah Aparecida Rodrigues Rovai , Michel Roberto Castiglioni

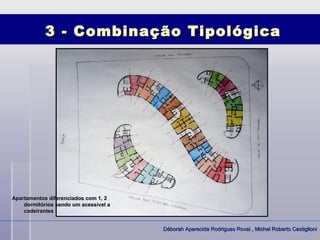

14. 3 - Combinação Tipológica
Apartamentos diferenciados com 1, 2
dormitórios sendo um acessível a
cadeirantes
Déborah Aparecida Rodrigues Rovai , Michel Roberto Castiglioni

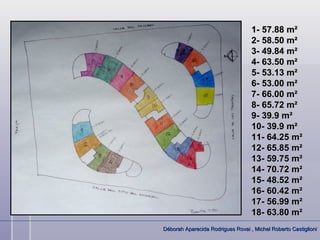

15. 1- 57.88 m²
2- 58.50 m²
3- 49.84 m²
4- 63.50 m²
5- 53.13 m²
6- 53.00 m²
7- 66.00 m²
8- 65.72 m²
9- 39.9 m²
10- 39.9 m²
11- 64.25 m²
12- 65.85 m²
13- 59.75 m²
14- 70.72 m²
15- 48.52 m²
16- 60.42 m²
17- 56.99 m²
18- 63.80 m²
Déborah Aparecida Rodrigues Rovai , Michel Roberto Castiglioni

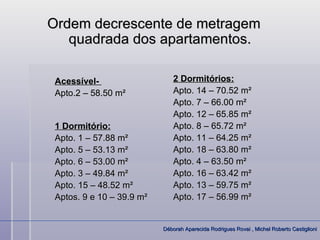

16. Ordem decrescente de metragem
quadrada dos apartamentos.
Acessível- 2 Dormitórios:
Apto.2 – 58.50 m² Apto. 14 – 70.52 m²
Apto. 7 – 66.00 m²
Apto. 12 – 65.85 m²
1 Dormitório: Apto. 8 – 65.72 m²
Apto. 1 – 57.88 m² Apto. 11 – 64.25 m²
Apto. 5 – 53.13 m² Apto. 18 – 63.80 m²
Apto. 6 – 53.00 m² Apto. 4 – 63.50 m²
Apto. 3 – 49.84 m² Apto. 16 – 63.42 m²
Apto. 15 – 48.52 m² Apto. 13 – 59.75 m²
Aptos. 9 e 10 – 39.9 m² Apto. 17 – 56.99 m²
Déborah Aparecida Rodrigues Rovai , Michel Roberto Castiglioni

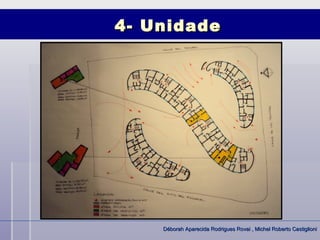

17. 4- Unidade
Déborah Aparecida Rodrigues Rovai , Michel Roberto Castiglioni

18. O projeto está em fase de acabamento.
O Arquiteto Enrique Nuere foi substituído
por Juan Luis Rodrigues Pineau.
Passou de 101 viviendas á 143 viviendas a
venda em Madri.
Déborah Aparecida Rodrigues Rovai , Michel Roberto Castiglioni

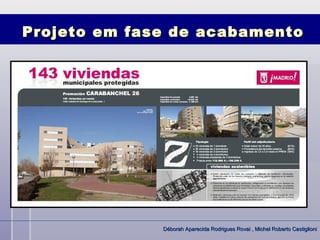

19. Projeto em fase de acabamento
Déborah Aparecida Rodrigues Rovai , Michel Roberto Castiglioni

20. Déborah Aparecida Rodrigues Rovai , Michel Roberto Castiglioni

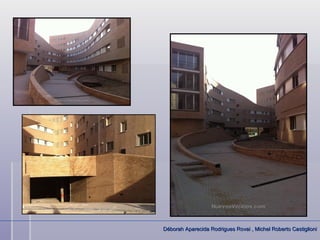

21. Déborah Aparecida Rodrigues Rovai , Michel Roberto Castiglioni
