O documento descreve os disjuntores da linha 5SX da Siemens para instalações elétricas residenciais, comerciais e industriais. Apresenta as especificações técnicas dos disjuntores incluindo corrente nominal, tensão, corrente de interrupção e curvas de disparo. Também lista acessórios como módulos de corrente residual e barras de conexão compatíveis com os disjuntores.

1. As linhas de disjuntores 5SX integram um completo universo de soluções
para instalações elétricas residenciais, comerciais e industriais - N System.
Esse sistema dispõe ainda de Dispositivos de corrente residual-DR,
Relés de impulso, Relés horários, Contatores, Minuterias, Seccionadores, etc.
Para a precisa instalação desses produtos, utilize as linhas de quadros
do N System: Plastab, Siebox, Simbox, Stratum Plus, etc.
N System

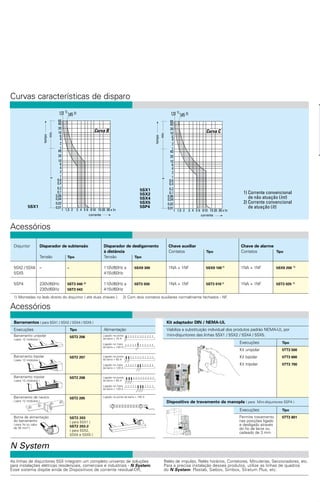

Curvas características de disparo
Disjuntor Disparador de subtensão Disparador de desligamento Chave auxiliar Chave de alarme
à distância Contatos Tipo Contatos Tipo
Tensão Tipo Tensão Tipo
5SX2 / 5SX4 – – 110V/60Hz a 5SX9 300 1NA + 1NF 5SX9 100 1)
1NA + 1NF 5SX9 200 1)
5SX5 415V/60Hz
5SP4 230V/60Hz 5ST3 040 2)
110V/60Hz a 5ST3 030 1NA + 1NF 5ST3 010 1)
1NA + 1NF 5ST3 020 1)
230V/60Hz 5ST3 043 415V/60Hz
1) Montadas no lado direito do disjuntor ( até duas chaves ). 2) Com dois contatos auxiliares normalmente fechados - NF.
Acessórios
Barramentos ( para 5SX1 / 5SX2 / 5SX4 / 5SX5 )
Execuções Tipo Alimentação
5ST2 206
5ST2 207
5ST2 208
5ST2 205
5ST2 203
( para 5SX1 )
5ST2 203-2
( para 5SX2,
5SX4 e 5SX5 )
Acessórios
Kit adaptador DIN / NEMA-UL
Viabiliza a substituição individual dos produtos padrão NEMA-UL por
mini-disjuntores das linhas 5SX1 / 5SX2 / 5SX4 / 5SX5.
Execuções Tipo
Kit unipolar 5TT3 500
Kit bipolar 5TT3 600
Kit tripolar 5TT3 700
Barramento bipolar
( para 12 módulos )
Barramento tripolar
( para 12 módulos )
Barramento de neutro
( para 12 módulos )
Borne de alimentação
do barramento
( para fio ou cabo
de 35 mm2
)
Barramento unipolar
( para 12 módulos )
Ligação na ponta
da barra = 75 A
Ligação no meio
da barra = 140 A
Ligação na ponta
da barra = 65 A
Ligação no meio
da barra = 120 A
Ligação na ponta
da barra = 65 A
Ligação no meio
da barra = 120 A
Ligação na ponta da barra = 140 A
Dispositivo de travamento da manopla ( para Mini-disjuntores 5SP4 )
Execuções Tipo
5TT3 801Permite travamento
nas posições ligado
e desligado através
do fio de lacre ou
cadeado de 3 mm
1) Corrente convencional
de não atuação (Int)
2) Corrente convencional
de atuação (It)
1,51 2 3 4 5 6 810 15 20 30 x In
corrente
60
40
20
10
6
4
2
1
40
20
10
6
4
2
1
0,6
0,4
0,2
0,1
0,06
0,04
0,02
0,01
tempo
min.s
Curva B
5SX1
1,13 1)
1,45 2)
1,51 2 3 4 5 6 810 15 20 30 x In
corrente
60
40
20
10
6
4
2
1
40
20
10
6
4
2
1
0,6
0,4
0,2
0,1
0,06
0,04
0,02
0,01
tempo
min.s
Curva C
5SX1
5SX2
5SX4
5SX5
5SP4
1,13 1)
1,45 2)
Mini-disjuntores 5SX , 5SP
N System
Para instalações elétricas residenciais, comerciais e industriais
Siemens Ltda IND 3/1942-CA
Impresso em
Nov 99
As informações aqui contidas
correspondem ao estado atual da técnica,
e estão sujeitas a alterações
Sede Central
São Paulo:
Av. Mutinga, 3800
Pirituba 05110-901
b (0XX11) 3908-2211
m (0XX11) 3908-2631
Central de Atendimento
Siemens
b 0800-119484
E-mail: atendimento@siemens.com.br
Vendas
São Paulo:
b (0XX11) 3833-4794
m (0XX11) 3833-4790
Campinas:
b (0XX19) 3754-6100
m (0XX19) 3754-6111
Rio de Janeiro:
b (0XX21) 583-3379
m (0XX21) 583-3474
Porto Alegre:
b (0XX51) 3358-1818
m (0XX51) 3358-1714
Belo Horizonte:
b (0XX31) 3289-4400
m (0XX31) 3289-4444
Curitiba:
b (0XX41) 360-1171
m (0XX41) 360-1170
Recife:
b (0XX81) 3461-6200
m (0XX81) 3461-6276
Brasília:
b (0XX61) 348-7600
m (0XX61) 348-7639
Salvador:
b (0XX71) 352-1850
m (0XX71) 352-1877
Fortaleza:
b (0XX85) 261-7855
m (0XX85) 244-1650
Produtos e Sistemas Industriais, Prediais e Automação Siemens
Maio 01

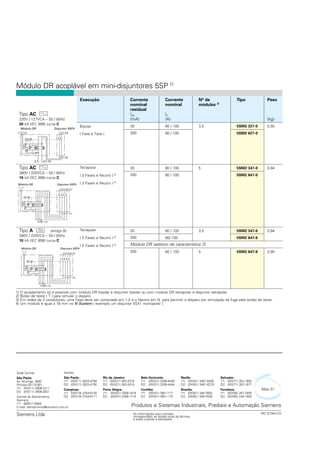

Módulo DR acoplável em mini-disjuntores 5SP 1)
Execução Corrente Corrente Nº de Tipo Peso
nominal nominal módulos 3)
residual
Tipo AC I∆n In
220V / 127VCA – 50 / 60Hz (mA) (A) (kg)
20 kA (IEC 898) curva C
30 80 / 100 3,5 5SM2 327-0 0,55
300 80 / 100 5SM2 627-0
Tipo AC 30 80 / 100 5 5SM2 347-0 0,94
380V / 220VCA – 50 / 60Hz
300 80 / 100 5SM2 647-0
10 kA (IEC 898) curva C
Tipo A (antigo B) 30 80 / 100 3,5 5SM2 347-6 0,94
380V / 220VCA – 50 / 60Hz
300 80/ 100 5SM2 647-6
10 kA (IEC 898) curva C
Módulo DR seletivo de característica S
300 80 / 100 5 5SM2 647-8 0,95
Bipolar
( Fase e Fase )
Tetrapolar
( 3 Fases e Neutro ) 3)
( 2 Fases e Neutro ) 3)
Tetrapolar
( 3 Fases e Neutro ) 3)
( 2 Fases e Neutro ) 3)
Y1
2/1 6/5
4/3 8/7 (N)
T
Y2
1 3 5 7 (N)
2 4 6 8 (N)
Módulo DR Disjuntor 5SP4
3 (N)1
4 (N)2
Y1 Y2
T
4/3 (N)2/1
Módulo DR Disjuntor 5SP4
2)
2)
Y1
2/1 6/5
4/3 8/7 (N)
T
Y2
1 3 5 7 (N)
2 4 6 8 (N)
Módulo DR Disjuntor 5SP4
2)
1) O acoplamento só é possível com módulo DR bipolar e disjuntor bipolar ou com módulo DR tetrapolar e disjuntor tetrapolar.
2) Botão de teste ( T ) para simular o disparo.
3) Em redes de 3 condutores, uma Fase deve ser conectado em 1-2 e o Neutro em N, para permitir o disparo por simulação da fuga pelo botão de teste.
4) Um módulo é igual a 18 mm no N System ( exemplo um disjuntor 5SX1 monopolar ).
s
Mini-Disjuntores mai 2001 20/09/2001 18:14 Page 2 sandra Sandra 2:GUARDAR NO OTICO:siemens:ja dvd:ja otico:mini disjuntores 5SX, 5SP:

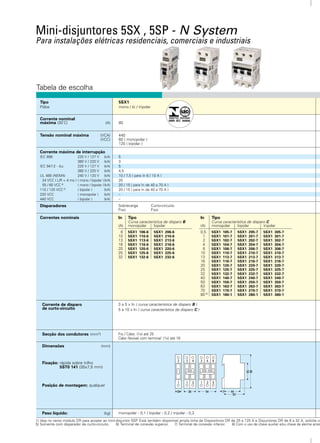

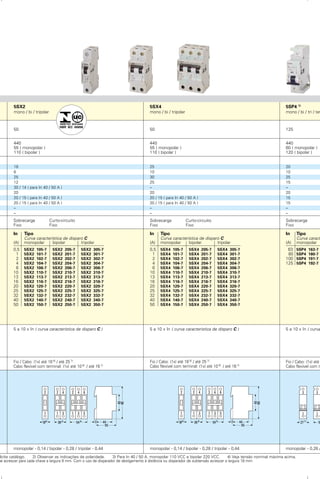

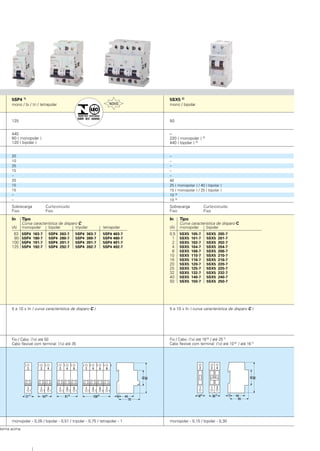

2. Tabela de escolha
Mini-disjuntores 5SX , 5SP - N System
Para instalações elétricas residenciais, comerciais e industriais
Tipo
Pólos
Corrente nominal
máxima (30˚C) (A)
Tensão nominal máxima (VCA)
(VCC)
Corrente máxima de interrupção
IEC 898 220 V / 127 V (kA)
380 V / 220 V (kA)
IEC 947-2 - Icu 220 V / 127 V (kA)
380 V / 220 V (kA)
UL 489 (NEMA) 240 V / 120 V (kA)
24 VCC ( L/R = 4 ms ) ( mono / bipolar )(kA)
55 / 60 VCC 4)
( mono / bipolar )(kA)
110 / 120 VCC 4)
( bipolar ) (kA)
220 VCC ( monopolar ) (kA)
440 VCC ( bipolar ) (kA)
Disparadores
Correntes nominais
Secção dos condutores (mm2
)
Peso líquido: (kg)
Corrente de disparo
de curto-circuito
Dimensões (mm)
Fixação: rápida sobre trilho
5ST0 141 (35x7,5 mm)
Posição de montagem: qualquer
In Tipo
Curva característica de disparo C
(A) monopolar bipolar tripolar
0,5 5SX1 105-7 5SX1 205-7 5SX1 305-7
1 5SX1 101-7 5SX1 201-7 5SX1 301-7
2 5SX1 102-7 5SX1 202-7 5SX1 302-7
4 5SX1 104-7 5SX1 204-7 5SX1 304-7
6 5SX1 106-7 5SX1 206-7 5SX1 306-7
10 5SX1 110-7 5SX1 210-7 5SX1 310-7
13 5SX1 113-7 5SX1 213-7 5SX1 313-7
16 5SX1 116-7 5SX1 216-7 5SX1 316-7
20 5SX1 120-7 5SX1 220-7 5SX1 320-7
25 5SX1 125-7 5SX1 225-7 5SX1 325-7
32 5SX1 132-7 5SX1 232-7 5SX1 332-7
40 5SX1 140-7 5SX1 240-7 5SX1 340-7
50 5SX1 150-7 5SX1 250-7 5SX1 350-7
63 5SX1 163-7 5SX1 263-7 5SX1 363-7
70 5SX1 170-7 5SX1 270-7 5SX1 370-7
80 5)
5SX1 180-1 5SX1 280-1 5SX1 380-1
In Tipo
Curva característica de disparo B
(A) monopolar bipolar
6 5SX1 106-6 5SX1 206-6
10 5SX1 110-6 5SX1 210-6
13 5SX1 113-6 5SX1 213-6
16 5SX1 116-6 5SX1 216-6
20 5SX1 120-6 5SX1 220-6
25 5SX1 125-6 5SX1 225-6
32 5SX1 132-6 5SX1 232-6
In Tipo
Curva característica de disparo C
(A) monopolar bipolar tripolar
0,5 5SX2 105-7 5SX2 205-7 5SX2 305-7
1 5SX2 101-7 5SX2 201-7 5SX2 301-7
2 5SX2 102-7 5SX2 202-7 5SX2 302-7
4 5SX2 104-7 5SX2 204-7 5SX2 304-7
6 5SX2 106-7 5SX2 206-7 5SX2 306-7
10 5SX2 110-7 5SX2 210-7 5SX2 310-7
13 5SX2 113-7 5SX2 213-7 5SX2 313-7
16 5SX2 116-7 5SX2 216-7 5SX2 316-7
20 5SX2 120-7 5SX2 220-7 5SX2 320-7
25 5SX2 125-7 5SX2 225-7 5SX2 325-7
32 5SX2 132-7 5SX2 232-7 5SX2 332-7
40 5SX2 140-7 5SX2 240-7 5SX2 340-7
50 5SX2 150-7 5SX2 250-7 5SX2 350-7
In Tipo
Curva característica de disparo C
(A) monopolar bipolar tripolar
0,5 5SX4 105-7 5SX4 205-7 5SX4 305-7
1 5SX4 101-7 5SX4 201-7 5SX4 301-7
2 5SX4 102-7 5SX4 202-7 5SX4 302-7
4 5SX4 104-7 5SX4 204-7 5SX4 304-7
6 5SX4 106-7 5SX4 206-7 5SX4 306-7
10 5SX4 110-7 5SX4 210-7 5SX4 310-7
13 5SX4 113-7 5SX4 213-7 5SX4 313-7
16 5SX4 116-7 5SX4 216-7 5SX4 316-7
20 5SX4 120-7 5SX4 220-7 5SX4 320-7
25 5SX4 125-7 5SX4 225-7 5SX4 325-7
32 5SX4 132-7 5SX4 232-7 5SX4 332-7
40 5SX4 140-7 5SX4 240-7 5SX4 340-7
50 5SX4 150-7 5SX4 250-7 5SX4 350-7
In Tipo
Curva característica de disparo C
(A) monopolar bipolar
0,5 5SX5 105-7 5SX5 205-7
1 5SX5 101-7 5SX5 201-7
2 5SX5 102-7 5SX5 202-7
4 5SX5 104-7 5SX5 204-7
6 5SX5 106-7 5SX5 206-7
10 5SX5 110-7 5SX5 210-7
16 5SX5 116-7 5SX5 216-7
20 5SX5 120-7 5SX5 220-7
25 5SX5 125-7 5SX5 225-7
32 5SX5 132-7 5SX5 232-7
40 5SX5 140-7 5SX5 240-7
50 5SX5 150-7 5SX5 250-7
In Tipo
Curva característica de disparo C
(A) monopolar bipolar tripolar tetrapolar
63 5SP4 163-7 5SP4 263-7 5SP4 363-7 5SP4 463-7
80 5SP4 180-7 5SP4 280-7 5SP4 380-7 5SP4 480-7
100 5SP4 191-7 5SP4 291-7 5SP4 391-7 5SP4 491-7
125 5SP4 192-7 5SP4 292-7 5SP4 392-7 5SP4 492-7
Sobrecarga Curto-circuito
Fixo Fixo
Sobrecarga Curto-circuito
Fixo Fixo
Sobrecarga Curto-circuito
Fixo Fixo
Sobrecarga Curto-circuito
Fixo Fixo
Sobrecarga Curto-circuito
Fixo Fixo
3 a 5 x In ( curva característica de disparo B )
5 a 10 x In ( curva característica de disparo C )
5 a 10 x In ( curva característica de disparo C ) 5 a 10 x In ( curva característica de disparo C ) 5 a 10 x In ( curva característica de disparo C )5 a 10 x In ( curva característica de disparo C )
Fio / Cabo: (1x) até 25
Cabo flexível com terminal: (1x) até 16
Fio / Cabo: (1x) até 16 6)
/ até 25 7)
Cabo flexível com terminal: (1x) até 10 6)
/ até 16 7)
Fio / Cabo: (1x) até 16 6)
/ até 25 7)
Cabo flexível com terminal: (1x) até 10 6)
/ até 16 7)
Fio / Cabo: (1x) até 16 6)
/ até 25 7)
Cabo flexível com terminal: (1x) até 10 6)
/ até 16 7)
Fio / Cabo: (1x) até 50
Cabo flexível com terminal: (1x) até 35
monopolar - 0,1 / bipolar - 0,2 / tripolar - 0,3 monopolar - 0,14 / bipolar - 0,28 / tripolar - 0,44 monopolar - 0,14 / bipolar - 0,28 / tripolar - 0,44 monopolar - 0,15 / bipolar - 0,30monopolar - 0,26 / bipolar - 0,51 / tripolar - 0,75 / tetrapolar - 1
1) Veja no verso módulo DR para acoplar ao mini-disjuntor 5SP. Está também disponível ampla linha de Dispositivos DR de 25 a 125 A e Disjuntores DR de 6 a 32 A, solicíte catálogo. 2) Observar as indicações de polaridade. 3) Para In 40 / 50 A, monopolar 110 VCC e bipolar 220 VCC. 4) Veja tensão nominal máxima acima.
5) Somente com disparador de curto-circuito. 6) Terminal de conexão superior. 7) Terminal de conexão inferior. 8) Com o uso de chave auxiliar e/ou chave de alarme acrescer para cada chave a largura 9 mm. Com o uso de disparador de desligamento à distância ou disparador de subtensão acrescer a largura 18 mm.
5SX1
mono / bi / tripolar
80
440
60 ( monopolar )
120 ( bipolar )
5
3
5
4,5
10 / 7,5 ( para In 6 / 10 A )
20
20 / 15 ( para In de 40 a 70 A )
20 / 15 ( para In de 40 a 70 A )
–
–
5SX2
mono / bi / tripolar
50
440
55 ( monopolar )
110 ( bipolar )
18
6
25
12
30 / 14 ( para In 40 / 50 A )
20
20 / 15 ( para In 40 / 50 A )
20 / 15 ( para In 40 / 50 A )
–
–
5SX4
mono / bi / tripolar
50
440
55 ( monopolar )
110 ( bipolar )
25
10
30
25
–
20
20 / 15 ( para In 40 / 50 A )
20 / 15 ( para In 40 / 50 A )
–
–
5SX5 2)
mono / bipolar
50
–
220 ( monopolar ) 3)
440 ( bipolar ) 3)
–
–
–
–
–
40
25 ( monopolar ) / 40 ( bipolar )
15 ( monopolar ) / 25 ( bipolar )
10 3)
10 3)
5SP4 1)
mono / bi / tri / tetrapolar
125
440
60 ( monopolar )
120 ( bipolar )
20
10
25
15
–
20
15
15
–
–
90
45
447
53
1
2
18
1
2
3
4
36
1
2
3
4
54
5
6
1
2
188)
1
2
3
4
368)
1
2
3
4
548)
5
6
90
45
447
55
1
2
277)
1
2
3
4
548)
1
2
3
4
1088)
5
6
90
45
446
70
7
8
818)
1
2
3
4
5
6
1
2
188)
1
2
3
4
368)
1
2
3
4
548)
5
6
90
45
447
55
1
2
188)
1
2
3
4
368)
90
45
447
55
Mini-Disjuntores mai 2001 20/09/2001 18:14 Page 1 sandra Sandra 2:GUARDAR NO OTICO:siemens:ja dvd:ja otico:mini disjuntores 5SX, 5SP:

3. Tabela de escolha
Mini-disjuntores 5SX , 5SP - N System
Para instalações elétricas residenciais, comerciais e industriais
Tipo
Pólos
Corrente nominal
máxima (30˚C) (A)
Tensão nominal máxima (VCA)
(VCC)
Corrente máxima de interrupção
IEC 898 220 V / 127 V (kA)
380 V / 220 V (kA)
IEC 947-2 - Icu 220 V / 127 V (kA)
380 V / 220 V (kA)
UL 489 (NEMA) 240 V / 120 V (kA)
24 VCC ( L/R = 4 ms ) ( mono / bipolar )(kA)
55 / 60 VCC 4)
( mono / bipolar )(kA)
110 / 120 VCC 4)
( bipolar ) (kA)
220 VCC ( monopolar ) (kA)
440 VCC ( bipolar ) (kA)
Disparadores
Correntes nominais
Secção dos condutores (mm2
)
Peso líquido: (kg)
Corrente de disparo
de curto-circuito
Dimensões (mm)
Fixação: rápida sobre trilho
5ST0 141 (35x7,5 mm)
Posição de montagem: qualquer
In Tipo
Curva característica de disparo C
(A) monopolar bipolar tripolar
0,5 5SX1 105-7 5SX1 205-7 5SX1 305-7
1 5SX1 101-7 5SX1 201-7 5SX1 301-7
2 5SX1 102-7 5SX1 202-7 5SX1 302-7
4 5SX1 104-7 5SX1 204-7 5SX1 304-7
6 5SX1 106-7 5SX1 206-7 5SX1 306-7
10 5SX1 110-7 5SX1 210-7 5SX1 310-7
13 5SX1 113-7 5SX1 213-7 5SX1 313-7
16 5SX1 116-7 5SX1 216-7 5SX1 316-7
20 5SX1 120-7 5SX1 220-7 5SX1 320-7
25 5SX1 125-7 5SX1 225-7 5SX1 325-7
32 5SX1 132-7 5SX1 232-7 5SX1 332-7
40 5SX1 140-7 5SX1 240-7 5SX1 340-7
50 5SX1 150-7 5SX1 250-7 5SX1 350-7
63 5SX1 163-7 5SX1 263-7 5SX1 363-7
70 5SX1 170-7 5SX1 270-7 5SX1 370-7
80 5)
5SX1 180-1 5SX1 280-1 5SX1 380-1
In Tipo
Curva característica de disparo B
(A) monopolar bipolar
6 5SX1 106-6 5SX1 206-6
10 5SX1 110-6 5SX1 210-6
13 5SX1 113-6 5SX1 213-6
16 5SX1 116-6 5SX1 216-6
20 5SX1 120-6 5SX1 220-6
25 5SX1 125-6 5SX1 225-6
32 5SX1 132-6 5SX1 232-6
In Tipo
Curva característica de disparo C
(A) monopolar bipolar tripolar
0,5 5SX2 105-7 5SX2 205-7 5SX2 305-7
1 5SX2 101-7 5SX2 201-7 5SX2 301-7
2 5SX2 102-7 5SX2 202-7 5SX2 302-7
4 5SX2 104-7 5SX2 204-7 5SX2 304-7
6 5SX2 106-7 5SX2 206-7 5SX2 306-7
10 5SX2 110-7 5SX2 210-7 5SX2 310-7
13 5SX2 113-7 5SX2 213-7 5SX2 313-7
16 5SX2 116-7 5SX2 216-7 5SX2 316-7
20 5SX2 120-7 5SX2 220-7 5SX2 320-7
25 5SX2 125-7 5SX2 225-7 5SX2 325-7
32 5SX2 132-7 5SX2 232-7 5SX2 332-7
40 5SX2 140-7 5SX2 240-7 5SX2 340-7
50 5SX2 150-7 5SX2 250-7 5SX2 350-7
In Tipo
Curva característica de disparo C
(A) monopolar bipolar tripolar
0,5 5SX4 105-7 5SX4 205-7 5SX4 305-7
1 5SX4 101-7 5SX4 201-7 5SX4 301-7
2 5SX4 102-7 5SX4 202-7 5SX4 302-7
4 5SX4 104-7 5SX4 204-7 5SX4 304-7
6 5SX4 106-7 5SX4 206-7 5SX4 306-7
10 5SX4 110-7 5SX4 210-7 5SX4 310-7
13 5SX4 113-7 5SX4 213-7 5SX4 313-7
16 5SX4 116-7 5SX4 216-7 5SX4 316-7
20 5SX4 120-7 5SX4 220-7 5SX4 320-7
25 5SX4 125-7 5SX4 225-7 5SX4 325-7
32 5SX4 132-7 5SX4 232-7 5SX4 332-7
40 5SX4 140-7 5SX4 240-7 5SX4 340-7
50 5SX4 150-7 5SX4 250-7 5SX4 350-7
In Tipo
Curva característica de disparo C
(A) monopolar bipolar
0,5 5SX5 105-7 5SX5 205-7
1 5SX5 101-7 5SX5 201-7
2 5SX5 102-7 5SX5 202-7
4 5SX5 104-7 5SX5 204-7
6 5SX5 106-7 5SX5 206-7
10 5SX5 110-7 5SX5 210-7
16 5SX5 116-7 5SX5 216-7
20 5SX5 120-7 5SX5 220-7
25 5SX5 125-7 5SX5 225-7
32 5SX5 132-7 5SX5 232-7
40 5SX5 140-7 5SX5 240-7
50 5SX5 150-7 5SX5 250-7
In Tipo
Curva característica de disparo C
(A) monopolar bipolar tripolar tetrapolar
63 5SP4 163-7 5SP4 263-7 5SP4 363-7 5SP4 463-7
80 5SP4 180-7 5SP4 280-7 5SP4 380-7 5SP4 480-7
100 5SP4 191-7 5SP4 291-7 5SP4 391-7 5SP4 491-7
125 5SP4 192-7 5SP4 292-7 5SP4 392-7 5SP4 492-7
Sobrecarga Curto-circuito
Fixo Fixo
Sobrecarga Curto-circuito
Fixo Fixo
Sobrecarga Curto-circuito
Fixo Fixo
Sobrecarga Curto-circuito
Fixo Fixo
Sobrecarga Curto-circuito
Fixo Fixo
3 a 5 x In ( curva característica de disparo B )
5 a 10 x In ( curva característica de disparo C )
5 a 10 x In ( curva característica de disparo C ) 5 a 10 x In ( curva característica de disparo C ) 5 a 10 x In ( curva característica de disparo C )5 a 10 x In ( curva característica de disparo C )
Fio / Cabo: (1x) até 25
Cabo flexível com terminal: (1x) até 16
Fio / Cabo: (1x) até 16 6)
/ até 25 7)
Cabo flexível com terminal: (1x) até 10 6)
/ até 16 7)
Fio / Cabo: (1x) até 16 6)
/ até 25 7)
Cabo flexível com terminal: (1x) até 10 6)
/ até 16 7)
Fio / Cabo: (1x) até 16 6)
/ até 25 7)
Cabo flexível com terminal: (1x) até 10 6)
/ até 16 7)
Fio / Cabo: (1x) até 50
Cabo flexível com terminal: (1x) até 35
monopolar - 0,1 / bipolar - 0,2 / tripolar - 0,3 monopolar - 0,14 / bipolar - 0,28 / tripolar - 0,44 monopolar - 0,14 / bipolar - 0,28 / tripolar - 0,44 monopolar - 0,15 / bipolar - 0,30monopolar - 0,26 / bipolar - 0,51 / tripolar - 0,75 / tetrapolar - 1
1) Veja no verso módulo DR para acoplar ao mini-disjuntor 5SP. Está também disponível ampla linha de Dispositivos DR de 25 a 125 A e Disjuntores DR de 6 a 32 A, solicíte catálogo. 2) Observar as indicações de polaridade. 3) Para In 40 / 50 A, monopolar 110 VCC e bipolar 220 VCC. 4) Veja tensão nominal máxima acima.
5) Somente com disparador de curto-circuito. 6) Terminal de conexão superior. 7) Terminal de conexão inferior. 8) Com o uso de chave auxiliar e/ou chave de alarme acrescer para cada chave a largura 9 mm. Com o uso de disparador de desligamento à distância ou disparador de subtensão acrescer a largura 18 mm.
5SX1
mono / bi / tripolar
80
440
60 ( monopolar )
120 ( bipolar )
5
3
5
4,5
10 / 7,5 ( para In 6 / 10 A )
20
20 / 15 ( para In de 40 a 70 A )
20 / 15 ( para In de 40 a 70 A )
–
–
5SX2
mono / bi / tripolar
50
440
55 ( monopolar )
110 ( bipolar )
18
6
25
12
30 / 14 ( para In 40 / 50 A )
20
20 / 15 ( para In 40 / 50 A )
20 / 15 ( para In 40 / 50 A )
–
–
5SX4
mono / bi / tripolar
50
440
55 ( monopolar )
110 ( bipolar )
25
10
30
25
–
20
20 / 15 ( para In 40 / 50 A )
20 / 15 ( para In 40 / 50 A )
–
–
5SX5 2)
mono / bipolar
50
–
220 ( monopolar ) 3)
440 ( bipolar ) 3)
–
–
–
–
–
40
25 ( monopolar ) / 40 ( bipolar )
15 ( monopolar ) / 25 ( bipolar )
10 3)
10 3)
5SP4 1)
mono / bi / tri / tetrapolar
125
440
60 ( monopolar )
120 ( bipolar )
20
10
25
15
–
20
15
15
–
–
90
45
447
53
1
2
18
1
2
3
4
36
1
2
3
4
54
5
6
1
2
188)
1
2
3
4
368)
1
2
3
4
548)
5
6
90
45
447
55
1
2
277)
1
2
3
4
548)
1
2
3
4
1088)
5
6
90
45
446
70
7
8
818)
1
2
3
4
5
6
1
2
188)
1
2
3
4
368)
1
2
3
4
548)
5
6
90
45
447
55
1
2
188)
1
2
3
4
368)
90
45
447
55
Mini-Disjuntores mai 2001 20/09/2001 18:14 Page 1 sandra Sandra 2:GUARDAR NO OTICO:siemens:ja dvd:ja otico:mini disjuntores 5SX, 5SP:

4. Tabela de escolha
Mini-disjuntores 5SX , 5SP - N System
Para instalações elétricas residenciais, comerciais e industriais
Tipo
Pólos
Corrente nominal
máxima (30˚C) (A)
Tensão nominal máxima (VCA)
(VCC)
Corrente máxima de interrupção
IEC 898 220 V / 127 V (kA)
380 V / 220 V (kA)
IEC 947-2 - Icu 220 V / 127 V (kA)
380 V / 220 V (kA)
UL 489 (NEMA) 240 V / 120 V (kA)
24 VCC ( L/R = 4 ms ) ( mono / bipolar )(kA)
55 / 60 VCC 4)
( mono / bipolar )(kA)
110 / 120 VCC 4)
( bipolar ) (kA)
220 VCC ( monopolar ) (kA)
440 VCC ( bipolar ) (kA)
Disparadores
Correntes nominais
Secção dos condutores (mm2
)
Peso líquido: (kg)
Corrente de disparo
de curto-circuito
Dimensões (mm)
Fixação: rápida sobre trilho
5ST0 141 (35x7,5 mm)
Posição de montagem: qualquer
In Tipo
Curva característica de disparo C
(A) monopolar bipolar tripolar
0,5 5SX1 105-7 5SX1 205-7 5SX1 305-7
1 5SX1 101-7 5SX1 201-7 5SX1 301-7
2 5SX1 102-7 5SX1 202-7 5SX1 302-7
4 5SX1 104-7 5SX1 204-7 5SX1 304-7
6 5SX1 106-7 5SX1 206-7 5SX1 306-7
10 5SX1 110-7 5SX1 210-7 5SX1 310-7
13 5SX1 113-7 5SX1 213-7 5SX1 313-7
16 5SX1 116-7 5SX1 216-7 5SX1 316-7
20 5SX1 120-7 5SX1 220-7 5SX1 320-7
25 5SX1 125-7 5SX1 225-7 5SX1 325-7
32 5SX1 132-7 5SX1 232-7 5SX1 332-7
40 5SX1 140-7 5SX1 240-7 5SX1 340-7
50 5SX1 150-7 5SX1 250-7 5SX1 350-7
63 5SX1 163-7 5SX1 263-7 5SX1 363-7
70 5SX1 170-7 5SX1 270-7 5SX1 370-7
80 5)
5SX1 180-1 5SX1 280-1 5SX1 380-1
In Tipo
Curva característica de disparo B
(A) monopolar bipolar
6 5SX1 106-6 5SX1 206-6
10 5SX1 110-6 5SX1 210-6
13 5SX1 113-6 5SX1 213-6
16 5SX1 116-6 5SX1 216-6
20 5SX1 120-6 5SX1 220-6
25 5SX1 125-6 5SX1 225-6
32 5SX1 132-6 5SX1 232-6
In Tipo
Curva característica de disparo C
(A) monopolar bipolar tripolar
0,5 5SX2 105-7 5SX2 205-7 5SX2 305-7
1 5SX2 101-7 5SX2 201-7 5SX2 301-7
2 5SX2 102-7 5SX2 202-7 5SX2 302-7
4 5SX2 104-7 5SX2 204-7 5SX2 304-7
6 5SX2 106-7 5SX2 206-7 5SX2 306-7
10 5SX2 110-7 5SX2 210-7 5SX2 310-7
13 5SX2 113-7 5SX2 213-7 5SX2 313-7
16 5SX2 116-7 5SX2 216-7 5SX2 316-7
20 5SX2 120-7 5SX2 220-7 5SX2 320-7
25 5SX2 125-7 5SX2 225-7 5SX2 325-7
32 5SX2 132-7 5SX2 232-7 5SX2 332-7
40 5SX2 140-7 5SX2 240-7 5SX2 340-7
50 5SX2 150-7 5SX2 250-7 5SX2 350-7
In Tipo
Curva característica de disparo C
(A) monopolar bipolar tripolar
0,5 5SX4 105-7 5SX4 205-7 5SX4 305-7
1 5SX4 101-7 5SX4 201-7 5SX4 301-7
2 5SX4 102-7 5SX4 202-7 5SX4 302-7
4 5SX4 104-7 5SX4 204-7 5SX4 304-7
6 5SX4 106-7 5SX4 206-7 5SX4 306-7
10 5SX4 110-7 5SX4 210-7 5SX4 310-7
13 5SX4 113-7 5SX4 213-7 5SX4 313-7
16 5SX4 116-7 5SX4 216-7 5SX4 316-7
20 5SX4 120-7 5SX4 220-7 5SX4 320-7
25 5SX4 125-7 5SX4 225-7 5SX4 325-7
32 5SX4 132-7 5SX4 232-7 5SX4 332-7
40 5SX4 140-7 5SX4 240-7 5SX4 340-7
50 5SX4 150-7 5SX4 250-7 5SX4 350-7
In Tipo
Curva característica de disparo C
(A) monopolar bipolar
0,5 5SX5 105-7 5SX5 205-7
1 5SX5 101-7 5SX5 201-7
2 5SX5 102-7 5SX5 202-7
4 5SX5 104-7 5SX5 204-7
6 5SX5 106-7 5SX5 206-7
10 5SX5 110-7 5SX5 210-7
16 5SX5 116-7 5SX5 216-7
20 5SX5 120-7 5SX5 220-7
25 5SX5 125-7 5SX5 225-7
32 5SX5 132-7 5SX5 232-7
40 5SX5 140-7 5SX5 240-7
50 5SX5 150-7 5SX5 250-7
In Tipo
Curva característica de disparo C
(A) monopolar bipolar tripolar tetrapolar
63 5SP4 163-7 5SP4 263-7 5SP4 363-7 5SP4 463-7
80 5SP4 180-7 5SP4 280-7 5SP4 380-7 5SP4 480-7
100 5SP4 191-7 5SP4 291-7 5SP4 391-7 5SP4 491-7
125 5SP4 192-7 5SP4 292-7 5SP4 392-7 5SP4 492-7
Sobrecarga Curto-circuito
Fixo Fixo
Sobrecarga Curto-circuito
Fixo Fixo
Sobrecarga Curto-circuito
Fixo Fixo
Sobrecarga Curto-circuito
Fixo Fixo
Sobrecarga Curto-circuito
Fixo Fixo
3 a 5 x In ( curva característica de disparo B )
5 a 10 x In ( curva característica de disparo C )
5 a 10 x In ( curva característica de disparo C ) 5 a 10 x In ( curva característica de disparo C ) 5 a 10 x In ( curva característica de disparo C )5 a 10 x In ( curva característica de disparo C )
Fio / Cabo: (1x) até 25
Cabo flexível com terminal: (1x) até 16
Fio / Cabo: (1x) até 16 6)
/ até 25 7)
Cabo flexível com terminal: (1x) até 10 6)
/ até 16 7)
Fio / Cabo: (1x) até 16 6)
/ até 25 7)
Cabo flexível com terminal: (1x) até 10 6)
/ até 16 7)
Fio / Cabo: (1x) até 16 6)
/ até 25 7)
Cabo flexível com terminal: (1x) até 10 6)
/ até 16 7)
Fio / Cabo: (1x) até 50
Cabo flexível com terminal: (1x) até 35
monopolar - 0,1 / bipolar - 0,2 / tripolar - 0,3 monopolar - 0,14 / bipolar - 0,28 / tripolar - 0,44 monopolar - 0,14 / bipolar - 0,28 / tripolar - 0,44 monopolar - 0,15 / bipolar - 0,30monopolar - 0,26 / bipolar - 0,51 / tripolar - 0,75 / tetrapolar - 1
1) Veja no verso módulo DR para acoplar ao mini-disjuntor 5SP. Está também disponível ampla linha de Dispositivos DR de 25 a 125 A e Disjuntores DR de 6 a 32 A, solicíte catálogo. 2) Observar as indicações de polaridade. 3) Para In 40 / 50 A, monopolar 110 VCC e bipolar 220 VCC. 4) Veja tensão nominal máxima acima.
5) Somente com disparador de curto-circuito. 6) Terminal de conexão superior. 7) Terminal de conexão inferior. 8) Com o uso de chave auxiliar e/ou chave de alarme acrescer para cada chave a largura 9 mm. Com o uso de disparador de desligamento à distância ou disparador de subtensão acrescer a largura 18 mm.
5SX1
mono / bi / tripolar
80
440
60 ( monopolar )
120 ( bipolar )
5
3
5
4,5
10 / 7,5 ( para In 6 / 10 A )
20
20 / 15 ( para In de 40 a 70 A )
20 / 15 ( para In de 40 a 70 A )
–
–
5SX2
mono / bi / tripolar
50
440
55 ( monopolar )
110 ( bipolar )
18
6
25
12
30 / 14 ( para In 40 / 50 A )
20
20 / 15 ( para In 40 / 50 A )
20 / 15 ( para In 40 / 50 A )
–
–
5SX4
mono / bi / tripolar
50
440
55 ( monopolar )
110 ( bipolar )
25
10
30
25
–
20
20 / 15 ( para In 40 / 50 A )
20 / 15 ( para In 40 / 50 A )
–
–
5SX5 2)
mono / bipolar
50
–
220 ( monopolar ) 3)
440 ( bipolar ) 3)
–
–
–
–
–
40
25 ( monopolar ) / 40 ( bipolar )
15 ( monopolar ) / 25 ( bipolar )
10 3)
10 3)
5SP4 1)
mono / bi / tri / tetrapolar
125
440
60 ( monopolar )
120 ( bipolar )
20
10
25
15
–
20
15
15
–
–
90
45
447
53
1
2
18
1
2
3
4
36
1
2
3
4
54
5
6
1
2
188)
1
2
3
4
368)
1
2
3
4
548)
5
6
90
45
447
55
1
2
277)
1
2
3
4
548)
1
2
3
4
1088)
5
6
90
45
446
70
7
8
818)
1
2
3
4
5
6
1
2
188)
1
2
3
4
368)
1
2
3
4
548)
5
6
90
45
447
55
1
2
188)
1
2
3
4
368)
90
45
447
55
Mini-Disjuntores mai 2001 20/09/2001 18:14 Page 1 sandra Sandra 2:GUARDAR NO OTICO:siemens:ja dvd:ja otico:mini disjuntores 5SX, 5SP:

5. As linhas de disjuntores 5SX integram um completo universo de soluções
para instalações elétricas residenciais, comerciais e industriais - N System.
Esse sistema dispõe ainda de Dispositivos de corrente residual-DR,
Relés de impulso, Relés horários, Contatores, Minuterias, Seccionadores, etc.
Para a precisa instalação desses produtos, utilize as linhas de quadros
do N System: Plastab, Siebox, Simbox, Stratum Plus, etc.
N System
Curvas características de disparo
Disjuntor Disparador de subtensão Disparador de desligamento Chave auxiliar Chave de alarme
à distância Contatos Tipo Contatos Tipo
Tensão Tipo Tensão Tipo
5SX2 / 5SX4 – – 110V/60Hz a 5SX9 300 1NA + 1NF 5SX9 100 1)
1NA + 1NF 5SX9 200 1)
5SX5 415V/60Hz
5SP4 230V/60Hz 5ST3 040 2)
110V/60Hz a 5ST3 030 1NA + 1NF 5ST3 010 1)
1NA + 1NF 5ST3 020 1)
230V/60Hz 5ST3 043 415V/60Hz
1) Montadas no lado direito do disjuntor ( até duas chaves ). 2) Com dois contatos auxiliares normalmente fechados - NF.
Acessórios
Barramentos ( para 5SX1 / 5SX2 / 5SX4 / 5SX5 )
Execuções Tipo Alimentação
5ST2 206
5ST2 207
5ST2 208
5ST2 205
5ST2 203
( para 5SX1 )
5ST2 203-2
( para 5SX2,
5SX4 e 5SX5 )
Acessórios
Kit adaptador DIN / NEMA-UL
Viabiliza a substituição individual dos produtos padrão NEMA-UL por
mini-disjuntores das linhas 5SX1 / 5SX2 / 5SX4 / 5SX5.
Execuções Tipo
Kit unipolar 5TT3 500
Kit bipolar 5TT3 600
Kit tripolar 5TT3 700
Barramento bipolar
( para 12 módulos )
Barramento tripolar
( para 12 módulos )
Barramento de neutro
( para 12 módulos )
Borne de alimentação
do barramento
( para fio ou cabo
de 35 mm2
)
Barramento unipolar
( para 12 módulos )
Ligação na ponta
da barra = 75 A
Ligação no meio
da barra = 140 A
Ligação na ponta
da barra = 65 A
Ligação no meio
da barra = 120 A
Ligação na ponta
da barra = 65 A
Ligação no meio
da barra = 120 A
Ligação na ponta da barra = 140 A
Dispositivo de travamento da manopla ( para Mini-disjuntores 5SP4 )
Execuções Tipo
5TT3 801Permite travamento
nas posições ligado
e desligado através
do fio de lacre ou
cadeado de 3 mm
1) Corrente convencional
de não atuação (Int)
2) Corrente convencional
de atuação (It)
1,51 2 3 4 5 6 810 15 20 30 x In
corrente
60
40
20
10
6
4
2
1
40
20
10
6
4
2
1
0,6
0,4
0,2
0,1
0,06
0,04
0,02
0,01
tempo
min.s
Curva B
5SX1
1,13 1)
1,45 2)
1,51 2 3 4 5 6 810 15 20 30 x In
corrente
60
40
20
10
6
4
2
1
40
20
10
6
4
2
1
0,6
0,4
0,2
0,1
0,06
0,04
0,02
0,01
tempo
min.s
Curva C
5SX1
5SX2
5SX4
5SX5
5SP4
1,13 1)
1,45 2)
Mini-disjuntores 5SX , 5SP
N System
Para instalações elétricas residenciais, comerciais e industriais
Siemens Ltda IND 3/1942-CA
Impresso em
Nov 99
As informações aqui contidas
correspondem ao estado atual da técnica,
e estão sujeitas a alterações
Sede Central
São Paulo:
Av. Mutinga, 3800
Pirituba 05110-901
b (0XX11) 3908-2211
m (0XX11) 3908-2631
Central de Atendimento
Siemens
b 0800-119484
E-mail: atendimento@siemens.com.br
Vendas
São Paulo:
b (0XX11) 3833-4794
m (0XX11) 3833-4790
Campinas:
b (0XX19) 3754-6100
m (0XX19) 3754-6111
Rio de Janeiro:
b (0XX21) 583-3379
m (0XX21) 583-3474
Porto Alegre:
b (0XX51) 3358-1818
m (0XX51) 3358-1714
Belo Horizonte:
b (0XX31) 3289-4400
m (0XX31) 3289-4444
Curitiba:
b (0XX41) 360-1171
m (0XX41) 360-1170
Recife:
b (0XX81) 3461-6200
m (0XX81) 3461-6276
Brasília:
b (0XX61) 348-7600
m (0XX61) 348-7639
Salvador:
b (0XX71) 352-1850
m (0XX71) 352-1877
Fortaleza:
b (0XX85) 261-7855
m (0XX85) 244-1650
Produtos e Sistemas Industriais, Prediais e Automação Siemens
Maio 01
Módulo DR acoplável em mini-disjuntores 5SP 1)
Execução Corrente Corrente Nº de Tipo Peso
nominal nominal módulos 3)
residual
Tipo AC I∆n In
220V / 127VCA – 50 / 60Hz (mA) (A) (kg)
20 kA (IEC 898) curva C
30 80 / 100 3,5 5SM2 327-0 0,55
300 80 / 100 5SM2 627-0
Tipo AC 30 80 / 100 5 5SM2 347-0 0,94
380V / 220VCA – 50 / 60Hz
300 80 / 100 5SM2 647-0
10 kA (IEC 898) curva C
Tipo A (antigo B) 30 80 / 100 3,5 5SM2 347-6 0,94
380V / 220VCA – 50 / 60Hz
300 80/ 100 5SM2 647-6
10 kA (IEC 898) curva C
Módulo DR seletivo de característica S
300 80 / 100 5 5SM2 647-8 0,95
Bipolar
( Fase e Fase )
Tetrapolar
( 3 Fases e Neutro ) 3)
( 2 Fases e Neutro ) 3)
Tetrapolar
( 3 Fases e Neutro ) 3)
( 2 Fases e Neutro ) 3)
Y1
2/1 6/5
4/3 8/7 (N)
T
Y2
1 3 5 7 (N)
2 4 6 8 (N)
Módulo DR Disjuntor 5SP4
3 (N)1
4 (N)2
Y1 Y2
T
4/3 (N)2/1
Módulo DR Disjuntor 5SP4
2)
2)
Y1
2/1 6/5
4/3 8/7 (N)
T
Y2
1 3 5 7 (N)
2 4 6 8 (N)
Módulo DR Disjuntor 5SP4
2)
1) O acoplamento só é possível com módulo DR bipolar e disjuntor bipolar ou com módulo DR tetrapolar e disjuntor tetrapolar.
2) Botão de teste ( T ) para simular o disparo.
3) Em redes de 3 condutores, uma Fase deve ser conectado em 1-2 e o Neutro em N, para permitir o disparo por simulação da fuga pelo botão de teste.
4) Um módulo é igual a 18 mm no N System ( exemplo um disjuntor 5SX1 monopolar ).
s
Mini-Disjuntores mai 2001 20/09/2001 18:14 Page 2 sandra Sandra 2:GUARDAR NO OTICO:siemens:ja dvd:ja otico:mini disjuntores 5SX, 5SP:

6. As linhas de disjuntores 5SX integram um completo universo de soluções
para instalações elétricas residenciais, comerciais e industriais - N System.
Esse sistema dispõe ainda de Dispositivos de corrente residual-DR,
Relés de impulso, Relés horários, Contatores, Minuterias, Seccionadores, etc.
Para a precisa instalação desses produtos, utilize as linhas de quadros
do N System: Plastab, Siebox, Simbox, Stratum Plus, etc.
N System
Curvas características de disparo
Disjuntor Disparador de subtensão Disparador de desligamento Chave auxiliar Chave de alarme
à distância Contatos Tipo Contatos Tipo
Tensão Tipo Tensão Tipo
5SX2 / 5SX4 – – 110V/60Hz a 5SX9 300 1NA + 1NF 5SX9 100 1)
1NA + 1NF 5SX9 200 1)
5SX5 415V/60Hz
5SP4 230V/60Hz 5ST3 040 2)
110V/60Hz a 5ST3 030 1NA + 1NF 5ST3 010 1)
1NA + 1NF 5ST3 020 1)
230V/60Hz 5ST3 043 415V/60Hz
1) Montadas no lado direito do disjuntor ( até duas chaves ). 2) Com dois contatos auxiliares normalmente fechados - NF.
Acessórios
Barramentos ( para 5SX1 / 5SX2 / 5SX4 / 5SX5 )
Execuções Tipo Alimentação
5ST2 206
5ST2 207
5ST2 208
5ST2 205
5ST2 203
( para 5SX1 )
5ST2 203-2
( para 5SX2,
5SX4 e 5SX5 )
Acessórios
Kit adaptador DIN / NEMA-UL
Viabiliza a substituição individual dos produtos padrão NEMA-UL por
mini-disjuntores das linhas 5SX1 / 5SX2 / 5SX4 / 5SX5.
Execuções Tipo
Kit unipolar 5TT3 500
Kit bipolar 5TT3 600
Kit tripolar 5TT3 700
Barramento bipolar
( para 12 módulos )
Barramento tripolar
( para 12 módulos )
Barramento de neutro
( para 12 módulos )
Borne de alimentação
do barramento
( para fio ou cabo
de 35 mm2
)
Barramento unipolar
( para 12 módulos )
Ligação na ponta
da barra = 75 A
Ligação no meio
da barra = 140 A
Ligação na ponta
da barra = 65 A
Ligação no meio
da barra = 120 A
Ligação na ponta
da barra = 65 A
Ligação no meio
da barra = 120 A
Ligação na ponta da barra = 140 A
Dispositivo de travamento da manopla ( para Mini-disjuntores 5SP4 )
Execuções Tipo
5TT3 801Permite travamento
nas posições ligado
e desligado através
do fio de lacre ou
cadeado de 3 mm
1) Corrente convencional
de não atuação (Int)
2) Corrente convencional
de atuação (It)
1,51 2 3 4 5 6 810 15 20 30 x In
corrente
60
40
20
10
6
4
2
1
40
20
10
6
4
2
1
0,6
0,4
0,2
0,1
0,06
0,04
0,02
0,01
tempo
min.s
Curva B
5SX1
1,13 1)
1,45 2)
1,51 2 3 4 5 6 810 15 20 30 x In
corrente
60
40
20
10
6
4
2
1
40
20
10
6
4
2
1
0,6
0,4
0,2
0,1
0,06
0,04
0,02
0,01
tempo
min.s
Curva C
5SX1
5SX2
5SX4
5SX5
5SP4
1,13 1)
1,45 2)
Mini-disjuntores 5SX , 5SP
N System
Para instalações elétricas residenciais, comerciais e industriais
Siemens Ltda IND 3/1942-CA
Impresso em
Nov 99
As informações aqui contidas
correspondem ao estado atual da técnica,
e estão sujeitas a alterações
Sede Central
São Paulo:
Av. Mutinga, 3800
Pirituba 05110-901
b (0XX11) 3908-2211
m (0XX11) 3908-2631
Central de Atendimento
Siemens
b 0800-119484
E-mail: atendimento@siemens.com.br
Vendas
São Paulo:
b (0XX11) 3833-4794
m (0XX11) 3833-4790
Campinas:
b (0XX19) 3754-6100
m (0XX19) 3754-6111
Rio de Janeiro:
b (0XX21) 583-3379
m (0XX21) 583-3474
Porto Alegre:
b (0XX51) 3358-1818
m (0XX51) 3358-1714
Belo Horizonte:
b (0XX31) 3289-4400
m (0XX31) 3289-4444
Curitiba:
b (0XX41) 360-1171
m (0XX41) 360-1170
Recife:
b (0XX81) 3461-6200
m (0XX81) 3461-6276
Brasília:
b (0XX61) 348-7600
m (0XX61) 348-7639
Salvador:
b (0XX71) 352-1850
m (0XX71) 352-1877
Fortaleza:
b (0XX85) 261-7855
m (0XX85) 244-1650
Produtos e Sistemas Industriais, Prediais e Automação Siemens
Maio 01
Módulo DR acoplável em mini-disjuntores 5SP 1)
Execução Corrente Corrente Nº de Tipo Peso
nominal nominal módulos 3)
residual
Tipo AC I∆n In
220V / 127VCA – 50 / 60Hz (mA) (A) (kg)
20 kA (IEC 898) curva C
30 80 / 100 3,5 5SM2 327-0 0,55
300 80 / 100 5SM2 627-0
Tipo AC 30 80 / 100 5 5SM2 347-0 0,94
380V / 220VCA – 50 / 60Hz
300 80 / 100 5SM2 647-0
10 kA (IEC 898) curva C
Tipo A (antigo B) 30 80 / 100 3,5 5SM2 347-6 0,94
380V / 220VCA – 50 / 60Hz
300 80/ 100 5SM2 647-6
10 kA (IEC 898) curva C
Módulo DR seletivo de característica S
300 80 / 100 5 5SM2 647-8 0,95
Bipolar
( Fase e Fase )
Tetrapolar
( 3 Fases e Neutro ) 3)
( 2 Fases e Neutro ) 3)
Tetrapolar
( 3 Fases e Neutro ) 3)
( 2 Fases e Neutro ) 3)
Y1
2/1 6/5
4/3 8/7 (N)
T
Y2
1 3 5 7 (N)
2 4 6 8 (N)
Módulo DR Disjuntor 5SP4
3 (N)1
4 (N)2
Y1 Y2
T
4/3 (N)2/1
Módulo DR Disjuntor 5SP4
2)
2)
Y1
2/1 6/5
4/3 8/7 (N)
T
Y2
1 3 5 7 (N)
2 4 6 8 (N)
Módulo DR Disjuntor 5SP4
2)
1) O acoplamento só é possível com módulo DR bipolar e disjuntor bipolar ou com módulo DR tetrapolar e disjuntor tetrapolar.
2) Botão de teste ( T ) para simular o disparo.
3) Em redes de 3 condutores, uma Fase deve ser conectado em 1-2 e o Neutro em N, para permitir o disparo por simulação da fuga pelo botão de teste.
4) Um módulo é igual a 18 mm no N System ( exemplo um disjuntor 5SX1 monopolar ).
s
Mini-Disjuntores mai 2001 20/09/2001 18:14 Page 2 sandra Sandra 2:GUARDAR NO OTICO:siemens:ja dvd:ja otico:mini disjuntores 5SX, 5SP:
