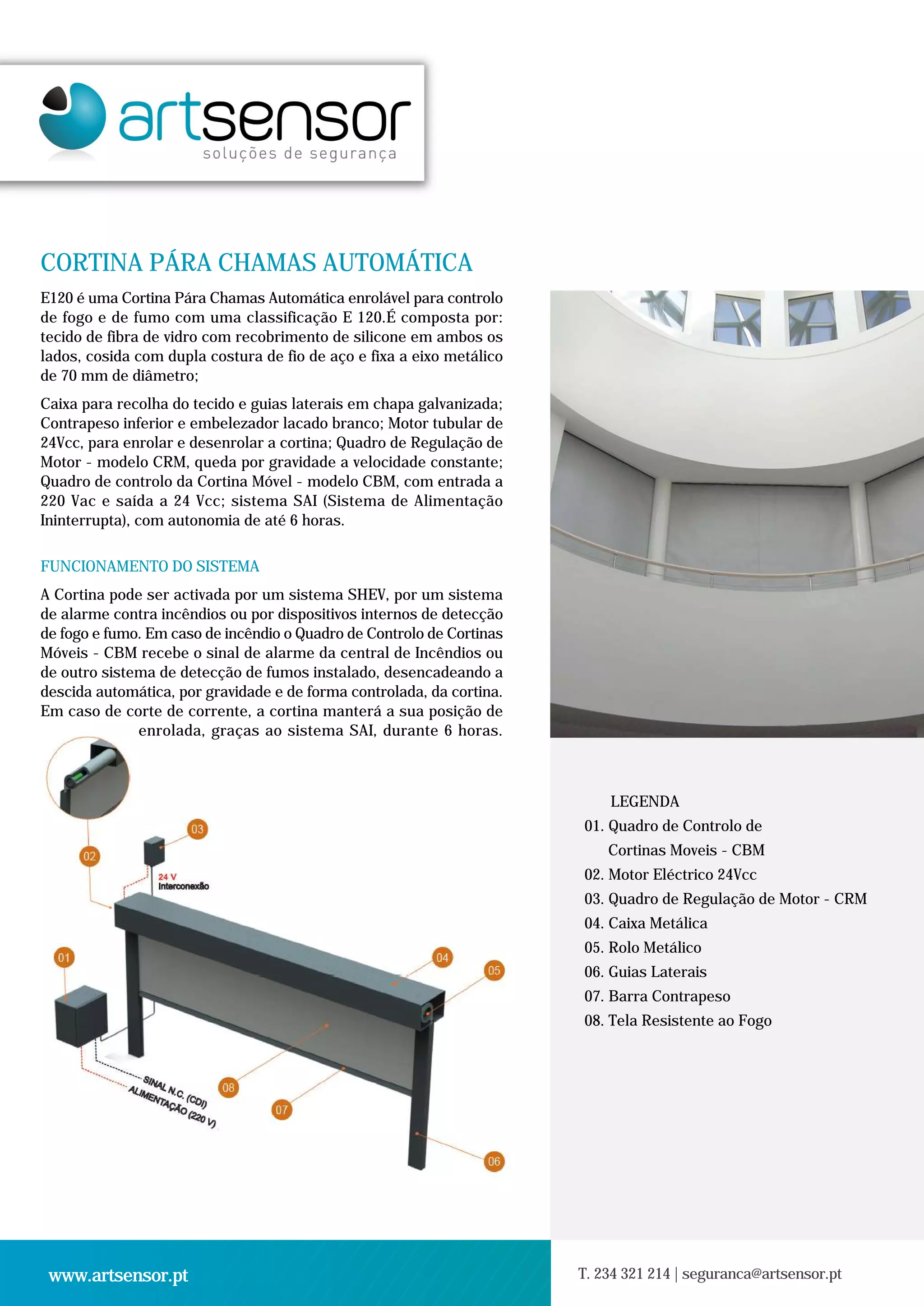

1. CORTINA PÁRA CHAMAS AUTOMÁTICA
E120 é uma Cortina Pára Chamas Automática enrolável para controlo
de fogo e de fumo com uma classificação E 120.É composta por:
tecido de fibra de vidro com recobrimento de silicone em ambos os
lados, cosida com dupla costura de fio de aço e fixa a eixo metálico
de 70 mm de diâmetro;
Caixa para recolha do tecido e guias laterais em chapa galvanizada;
Contrapeso inferior e embelezador lacado branco; Motor tubular de
24Vcc, para enrolar e desenrolar a cortina; Quadro de Regulação de
Motor - modelo CRM, queda por gravidade a velocidade constante;
Quadro de controlo da Cortina Móvel - modelo CBM, com entrada a
220 Vac e saída a 24 Vcc; sistema SAI (Sistema de Alimentação
Ininterrupta), com autonomia de até 6 horas.
FUNCIONAMENTO DO SISTEMA
A Cortina pode ser activada por um sistema SHEV, por um sistema
de alarme contra incêndios ou por dispositivos internos de detecção
de fogo e fumo. Em caso de incêndio o Quadro de Controlo de Cortinas
Móveis - CBM recebe o sinal de alarme da central de Incêndios ou
de outro sistema de detecção de fumos instalado, desencadeando a
descida automática, por gravidade e de forma controlada, da cortina.
Em caso de corte de corrente, a cortina manterá a sua posição de
enrolada, graças ao sistema SAI, durante 6 horas.
LEGENDA
01. Quadro de Controlo de
Cortinas Moveis - CBM
02. Motor Eléctrico 24Vcc
03. Quadro de Regulação de Motor - CRM
04. Caixa Metálica
05. Rolo Metálico
06. Guias Laterais
07. Barra Contrapeso
08. Tela Resistente ao Fogo
www.artsensor.pt T. 234 321 214 | seguranca@artsensor.pt

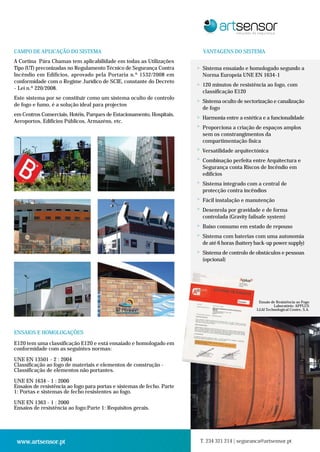

2. CAMPO DE APLICAÇÃO DO SISTEMA VANTAGENS DO SISTEMA
A Cortina Pára Chamas tem aplicabilidade em todas as Utilizações
Tipo (UT) preconizadas no Regulamento Técnico de Segurança Contra > Sistema ensaiado e homologado segundo a
Incêndio em Edifícios, aprovado pela Portaria n.º 1532/2008 em Norma Europeia UNE EN 1634-1
conformidade com o Regime Jurídico de SCIE, constante do Decreto > 120 minutos de resistência ao fogo, com
- Lei n.º 220/2008.
classificação E120
Este sistema por se constituir como um sistema oculto de controlo > Sistema oculto de sectorização e canalização
de fogo e fumo, é a solução ideal para projectos
de fogo
em Centros Comerciais, Hotéis, Parques de Estacionamento, Hospitais, > Harmonia entre a estética e a funcionalidade
Aeroportos, Edifícios Públicos, Armazéns, etc.
> Proporciona a criação de espaços amplos
sem os constrangimentos da
compartimentação física
> Versatilidade arquitectónica
>
Combinação perfeita entre Arquitectura e
Segurança conta Riscos de Incêndio em
edifícios
> Sistema integrado com a central de
protecção contra incêndios
> Fácil instalação e manutenção
> Desenrola por gravidade e de forma
controlada (Gravity failsafe system)
> Baixo consumo em estado de repouso
> Sistema com baterias com uma autonomia
de até 6 horas (battery back-up power supply)
> Sistema de controlo de obstáculos e pessoas
(opcional)
Ensaio de Resistência ao Fogo
Laboratório: APPLUS
LGAI Technological Centre, S.A.
ENSAIOS E HOMOLOGAÇÕES
E120 tem uma classificação E120 e está ensaiado e homologado em
conformidade com as seguintes normas:
UNE EN 13501 - 2 : 2004
Classificação ao fogo de materiais e elementos de construção -
Classificação de elementos não portantes.
UNE EN 1634 - 1 : 2000
Ensaios de resistência ao fogo para portas e sistemas de fecho. Parte
1: Portas e sistemas de fecho resistentes ao fogo.
UNE EN 1363 - 1 : 2000
Ensaios de resistência ao fogo:Parte 1: Requisitos gerais.
www.artsensor.pt T. 234 321 214 | seguranca@artsensor.pt

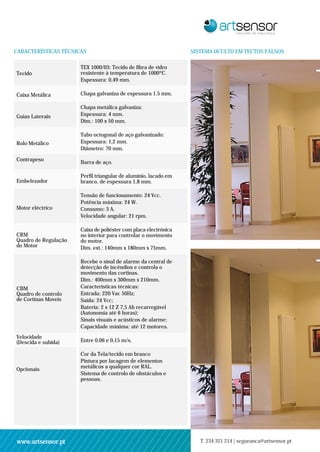

3. CARACTERÍSTICAS TÉCNICAS SISTEMA OCULTO EM TECTOS FALSOS
TEX 1000/03: Tecido de fibra de vidro
Tecido resistente à temperatura de 1000ºC.
Espessura: 0,49 mm.
Caixa Metálica Chapa galvaniza de espessura 1.5 mm.
Chapa metálica galvaniza:
Guias Laterais Espessura: 4 mm.
Dim.: 100 x 50 mm.
Tubo octogonal de aço galvanizado:
Rolo Metálico Espessura: 1,2 mm.
Diâmetro: 70 mm.
Contrapeso
Barra de aço.
Perfil triangular de alumínio, lacado em
Embelezador branco, de espessura 1,8 mm.
Tensão de funcionamento: 24 Vcc.
Potência máxima: 24 W.
Motor eléctrico Consumo: 3 A.
Velocidade angular: 21 rpm.
Caixa de poliéster com placa electrónica
CRM no interior para controlar o movimento
Quadro de Regulação do motor.
do Motor Dim. ext.: 140mm x 180mm x 75mm.
Recebe o sinal de alarme da central de
detecção de incêndios e controla o
movimento das cortinas.
Dim.: 400mm x 300mm x 210mm.
CBM Características técnicas:
Quadro de controlo Entrada: 220 Vac 50Hz;
de Cortinas Moveis Saída: 24 Vcc;
Bateria: 2 x 12 Z 7,5 Ah recarregável
(Autonomia até 6 horas);
Sinais visuais e acústicos de alarme;
Capacidade máxima: até 12 motores.
Velocidade
(Descida e subida) Entre 0,06 e 0,15 m/s.
Cor da Tela/tecido em branco
Pintura por lacagem de elementos
Opcionais metálicos a qualquer cor RAL.
Sistema de controlo de obstáculos e
pessoas.
