1. Murilo Soares Pereira, RA: 298468
Pedro Henrique de Freitas, RA: 321443
Experimento 03
Circuito Decodificador e Multiplex
Prof. Takashi Utsonomiya
˜
Universidade Federal de Sao Carlos
S˜o Carlos - SP
a
2. Sum´rio
a
1 Resumo p. 4
2 Objetivos p. 5
3 Componentes p. 6
4 Introdu¸˜o Te´rica
ca o p. 7
4.1 C´digos Bin´rios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
o a p. 7
4.1.1 Decimal Codificado em Bin´rio . . . . . . . . . . . . . . . . . . .
a p. 7
4.1.2 C´digo BCD 8421 . . . . . . . . . . . . . . . . . . . . . . . . . . .
o p. 8
4.1.3 Convers˜o Decimal para BCD . . . . . . . . . . . . . . . . . . . .
a p. 9
4.1.4 Convers˜o BCD para Decimal . . . . . . . . . . . . . . . . . . . .
a p. 11

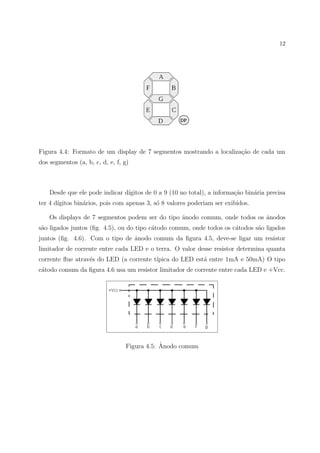

4.2 Display de 7 segmentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . p. 11

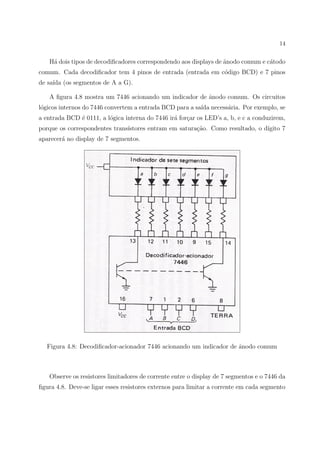

4.2.1 Decodificador para display de 7 segmentos . . . . . . . . . . . . . p. 13
4.3 Multiplexador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p. 16
4.3.1 Aplica¸oes de Mux . . . . . . . . . . . . . . . . . . . . . . . . . .
c˜ p. 16
5 Procedimento Experimental p. 17
5.1 Primeira parte do Experimento . . . . . . . . . . . . . . . . . . . . . . . p. 17
5.2 Segunda Parte do Experimento . . . . . . . . . . . . . . . . . . . . . . . p. 21
3. 6 Tarefas p. 26
6.1 Mapa de Karnaugh para todas as letras do Display de 7 Segmentos . . . p. 26
6.2 Display de 7 Segmentos com 2 D´
ıgitos . . . . . . . . . . . . . . . . . . . p. 28
6.3 Implementa¸ao de Subtrator Completo utilizando Multiplex . . . . . . .
c˜ p. 29
6.3.1 Subtrator utilizando Mux 4x1 . . . . . . . . . . . . . . . . . . . . p. 29
7 Conclus˜es
o p. 32
8 Bibliografia p. 33
4. 4
1 Resumo
No primeira parte do terceiro experimento da disciplina de Laboratorio de Circuitos
Digitais, foi utilizado um decodificador de 7 segmentos - no caso, um decodificador 74LS48
- o qual convertia um numero em formato de codigo BCD, para uma saida que podia ser
interpretada como um numero decimal, atraves de um display que acende seus filamentos.
Quando combinados de diferentes maneiras, os filamentos exibiram numeros interpretados
no codigo decimal.
5. 5
2 Objetivos
No terceiro experimento foram analisados o comportamento de um decodificador de 7
segmentos utilizando um componente (decodificador 74LS48) e um display (PHO500) de
exibi¸ao de n´meros decimais. Na segunda parte do experimento, realizado uma semana
c˜ u
depois, foi analisado o comportamento de um multiplex (74LS153) e como implementar
um somador completo utilizando este componente.
7. 7
4 Introdu¸˜o Te´rica
ca o
4.1 C´digos Bin´rios
o a
A convers˜o de um n´mero decimal no seu equivalente bin´rio ´ chamada codifica¸ao.
a u a e c˜
Um n´mero decimal ´ expresso como um c´digo bin´rio ou n´mero bin´rio. O sistema
u e o a u a
num´rico bin´rio, como apresentado, ´ conhecido como c´digo bin´rio puro. Este nome o
e a e o a
diferencia de outros tipos de c´digos bin´rios.
o a
4.1.1 Decimal Codificado em Bin´rio
a
O sistema num´rico decimal ´ f´cil de se usar devido ` familiaridade. J´ o sistema
e e a a a
num´rico bin´rio ´ menos conveniente de se usar, pois nos ´ menos familiar. .
e a e e
u a u ´ ıcil
Por exemplo, o n´mero bin´rio 1010011 representa o n´mero decimal 83. E dif´ dizer
imediatamente, por inspe¸ao do n´mero, qual seu valor decimal. Entretanto, em alguns
c˜ u
minutos, usando os procedimentos de convers˜o de base, pode-se calcular o seu valor deci-
a
mal. A quantidade de tempo necess´ria para converter ou reconhecer um n´mero bin´rio
a u a
´ uma desvantagem em trabalhar com este c´digo, a despeito das numerosas vantagens do
e o
ponto de vista de “trabalhar com hardware”.
Os engenheiros reconheceram este problema cedo, e desenvolveram uma forma especial
de c´digo bin´rio mais compat´ com o sistema decimal. Como uma grande quantidade
o a ıvel
de dispositivos digitais, instrumentos e equipamentos usam entradas e sa´
ıdas decimais,
este c´digo especial tornou-se muito difundido e utilizado. Esse c´digo especial ´ chamado
o o e
decimal codificado em bin´rio (BCD - binary coded decimal). O c´digo BCD combina
a o
algumas das caracter´
ısticas dos sistemas num´ricos bin´rio e decimais.
e a
8. 8
4.1.2 C´digo BCD 8421
o
O c´digo BCD ´ um sistema de representa¸ao dos d´
o e c˜ ıgitos decimais de 0 a 9 com um
c´digo bin´rio de 4 bits. Esse c´digo BCD usa o sistema de pesos posicionais 8421 do c´digo
o a o o
bin´rio puro. O usual c´digo 8421 BCD e os equivalentes decimais s˜o mostrados na tabela
a o a
abaixo, onde representamos os decimais de 0 a 9 (1 d´
ıgito). Exatamente como bin´rio puro,
a
pode-se converter os n´meros BCD em seus equivalentes decimais simplesmente somando
u
os pesos das posi¸oes de bits onde aparece 1.
c˜
Decimal BCD 8421 Bin´rio
a
0 0000 0000
1 0001 0001
2 0010 0010
3 0011 0011
4 0100 0100
5 0101 0101
6 0110 0110
7 0111 0111
8 1000 1000
9 1001 1001
Tabela 4.1: Decimal, BCD, Bin´rio
a
Observamos, entretanto, que existem apenas dez c´digos v´lidos. Os n´meros bin´rios
o a u a
de 4 bits representando os n´meros decimais desde 10 at´ 15 s˜o inv´lidos no sistema BCD.
u e a a
Para representar um n´mero decimal em nota¸˜o BCD substitui-se cada d´
u ca ıgito decimal pelo
c´digo de 4 bits apropriados.
o
Por exemplo, o inteiro decimal 834 em BCD ´ 1000 0011 0100. Cada d´
e ıgito decimal
´ representado pelo seu c´digo BCD 8421 equivalente. Um espa¸o pode ser deixado entre
e o c
cada grupo de 4 bits para evitar confus˜o do formato BCD com o c´digo bin´rio puro.
a o a
Este m´todo de representa¸˜o tamb´m se aplica `s fra¸oes decimais.
e ca e a c˜
Por exemplo, a fra¸˜o decimal 0,764 ´ “0.0111 0110 0100” em BCD. Novamente, cada
ca e
9. 9
d´
ıgito decimal ´ representado pelo seu c´digo equivalente 8421, com um espa¸o entre cada
e o c
grupo.
Uma vantagem do c´digo BCD ´ que as dez combina¸oes do c´digo BCD s˜o f´ceis de
o e c˜ o a a
lembrar. Conforme se come¸a a trabalhar com n´meros bin´rios regularmente, os n´meros
c u a u
BCD tornam-se t˜o f´ceis e autom´ticos como n´meros decimais. Por esta raz˜o, por
a a a u a
simples inspe¸˜o da representa¸ao BCD de um n´mero decimal pode-se efetuar a convers˜o
ca c˜ u a
quase t˜o r´pido como se j´ estivesse na forma decimal.
a a a
O c´digo BCD simplifica a interface Homem-m´quina, mas ´ menos eficiente que o
o a e
c´digo bin´rio puro, pelo motivo de usar mais bits para representar um dado n´mero
o a u
decimal em BCD em rela¸ao ` representa¸ao em nota¸˜o bin´ria pura.
c˜ a c˜ ca a
Por exemplo, o n´mero decimal 83 ´ escrito como 1000 0011. Em c´digo bin´rio
u e o a
puro, usam-se apenas 7 bits para representar o n´mero 83. Em BCD, usam-se 8 bits. O
u
c´digo BCD ´ ineficiente, pois, para cada bit numa palavra de dado, h´ usualmente alguns
o e a
circuitos digitais associados. Os circuitos extras associados com o c´digo BCD aumentam
o
o pre¸o, a complexidade do equipamento e consomem mais energia. Opera¸˜es aritm´ticas
c co e
com n´meros BCD tamb´m consomem mais tempo e s˜o mais complexas que aquelas com
u e a
n´meros bin´rios puros. Com quatro bits de informa¸ao bin´ria, podemos representar um
u a c˜ a
total de 24 = 16 estados diferentes ou os n´meros decimais equivalentes desde o 0 ao 15.
u
No sistema BCD, seis destes estados (10-15) s˜o “desperdi¸ados”.
a c
Quando o sistema num´rico BCD ´ usado, alguma eficiˆncia ´ perdida, mas aumenta-se
e e e e
o entendimento entre o equipamento digital e o operador humano.
4.1.3 Convers˜o Decimal para BCD
a
A convers˜o de decimal para BCD ´ simples e direta. Entretanto, a convers˜o de
a e a
bin´rio para BCD n˜o ´ direta. Uma convers˜o intermedi´ria deve ser realizada primeiro.
a a e a a
Por exemplo, o n´mero 1011.01 ´ convertido no seu equivalente BCD.
u e
Primeiro o n´mero bin´rio ´ convertido para decimal. 1011.012 = (1x23 ) + (0x22 ) +
u a e
(1x21 ) + (1x20 ) + (0x2−1 ) + (1x2−2 ) = 8 + 0 + 2 + 1 + 0 + 0, 25 = 11, 2510
Ent˜o o resultado decimal ´ convertido para BCD. 11, 2510 = 00010001.001001012
a e
10. 10
Para converter de BCD para bin´rio, as opera¸oes anteriores s˜o invertidas. Por exem-
a c˜ a
plo, o n´mero BCD 1001 0110.0110 0010 0101 ´ convertido no seu equivalente bin´rio.
u e a
1. o n´mero BCD ´ convertido para decimal. 1001 0110.0110 0010 0101 = 96,625
u e
2. o resultado decimal ´ convertido para bin´rio
e a
V´rios c´digos bin´rios s˜o chamados c´digos alfanum´ricos pois eles s˜o usados para
a o a a o e a
representar caracteres assim como n´meros.
u
Figura 4.1: Codificador decimal para BCD
Figura 4.2: Esquema interno do codificador
11. 11
4.1.4 Convers˜o BCD para Decimal
a
´
E o contr´rio do processo de convers˜o de Decimal para BCD
a a
Figura 4.3: Esquema interno do codificador
4.2 Display de 7 segmentos
Um display de 7 segmentos ´ um dispositivo eletrˆnico bastante usado para indica¸ao
e o c˜
de valores num´ricos. Ele mostra ao usu´rio de um sistema digital um algarismo decimal
e a
de 0 a 9, conforme a figura abaixo:
12. 12
Figura 4.4: Formato de um display de 7 segmentos mostrando a localiza¸˜o de cada um
ca
dos segmentos (a, b, c, d, e, f, g)
Desde que ele pode indicar d´
ıgitos de 0 a 9 (10 no total), a informa¸˜o bin´ria precisa
ca a
ter 4 d´
ıgitos bin´rios, pois com apenas 3, s´ 8 valores poderiam ser exibidos.
a o
Os displays de 7 segmentos podem ser do tipo anodo comum, onde todos os ˆnodos
ˆ a
s˜o ligados juntos (fig. 4.5), ou do tipo c´todo comum, onde todos os c´todos s˜o ligados
a a a a
juntos (fig. 4.6). Com o tipo de ˆnodo comum da figura 4.5, deve-se ligar um resistor
a
limitador de corrente entre cada LED e o terra. O valor desse resistor determina quanta
corrente flue atrav´s do LED (a corrente t´
e ıpica do LED est´ entre 1mA e 50mA) O tipo
a
c´todo comum da figura 4.6 usa um resistor limitador de corrente entre cada LED e +Vcc.
a
ˆ
Figura 4.5: Anodo comum
13. 13
Figura 4.6: C´todo comum
a
4.2.1 Decodificador para display de 7 segmentos
Deve-se saber que a informa¸˜o bin´ria n˜o tem necessariamente rela¸ao com o n´mero
ca a a c˜ u
bin´rio que ela representa. Por exemplo, para a combina¸ao 0 – da tabela mostrada abaixo
a c˜
– a b c d e f g ficam 1111110. Esse n´mero bin´rio n˜o ´ igual ao d´
u a a e ıgito correspondente no
display (que seria o 0). Isto ´, na realidade, um c´digo para o display de sete segmentos.
e o
O circuito l´gico que converte a entrada para o c´digo ´ chamado decodificador. A
o o e
pr´pria entrada de 4 bits ABCD, que tem rela¸ao direta com o valor decimal, ´ tamb´m
o c˜ e e
chamada de c´digo BCD. (tabela ABCDEFG).
o
Um decodificador para display de 7 segmentos ´ um circuito digital formado por por-
e
tas l´gicas que, ao receber uma palavra bin´ria de 4 bits representativa do algarismo a
o a
ser mostrado, aciona os segmentos correspondentes no display, conforme mostra a figura
abaixo:
Figura 4.7: Interliga¸˜o de um decodificador para display de 7 segmentos com o display
ca
14. 14
H´ dois tipos de decodificadores correspondendo aos displays de anodo comum e c´todo
a ˆ a
comum. Cada decodificador tem 4 pinos de entrada (entrada em c´digo BCD) e 7 pinos
o
de sa´ (os segmentos de A a G).
ıda
A figura 4.8 mostra um 7446 acionando um indicador de ˆnodo comum. Os circuitos
a
l´gicos internos do 7446 convertem a entrada BCD para a sa´ necess´ria. Por exemplo, se
o ıda a
a entrada BCD ´ 0111, a l´gica interna do 7446 ir´ for¸ar os LED’s a, b, e c a conduzirem,
e o a c
porque os correspondentes trans´
ıstores entram em satura¸ao. Como resultado, o d´
c˜ ıgito 7
aparecer´ no display de 7 segmentos.
a
Figura 4.8: Decodificador-acionador 7446 acionando um indicador de ˆnodo comum
a
Observe os resistores limitadores de corrente entre o display de 7 segmentos e o 7446 da
figura 4.8. Deve-se ligar esses resistores externos para limitar a corrente em cada segmento
15. 15
a um valor seguro entre 1mA e 50mA, dependendo da intensidade do brilho que desejamos
que o display apresente.
A figura 4.9 mostra a decodifica¸ao alternativa. Nela, um 7448 aciona um indicador de
c˜
c´todo comum. Novamente, a l´gica converte a entrada BCD para a sa´ necess´ria. Por
a o ıda a
exemplo, quando ´ usada uma entrada BCD igual a 0100, a l´gica interna for¸a os LED’s
e o c
b, c, f e g a conduzirem. O display de 7 segmentos mostra, ent˜o, o n´mero decimal 4.
a u
Ao contr´rio do 7446, que necessita resistores limitadores de corrente externos, o 7448 tem
a
seus pr´prios resistores limitadores de corrente na pastilha.
o
Figura 4.9: Decodificador 7448 acionando um c´todo comum
a
16. 16
4.3 Multiplexador
Basicamente, o multiplexador (tamb´m conhecido por Mux) ´ composto por v´rias
e e a
linhas de entrada e uma unica linha de sa´
´ ıda, e entre eles uma chave que varia a entrada
ocasionando v´rias respostas. Cada entrada tem seu n´ l´gico ou sinal pr´prio. A chave
a ıvel o o
´ control´vel, sendo assim o controle determina qual ser´ a linha de entrada escolhida.
e a a
Pode-se implementar um multiplexador com portas l´gicas, tendo em vista que atrav´s da
o e
chave se habilita ou n˜o uma porta. O n´mero de entradas sempre equivale a 2n, no qual
a u
n ´ o n´mero de chaves do Mux.
e u
Figura 4.10: Exemplo de Mux (8x1)
Um multiplexador pode se comportar como um gerador de fun¸˜es, pois tendo v´rias
co a
entradas, n´s podemos colocar v´rias fun¸˜es, uma em cada linha, assim alternando a chave
o a co
em fun¸˜o do tempo, n´s conseguir´
ca o ıamos ter fun¸oes espec´
c˜ ıficas, de acordo com a entrada.
4.3.1 Aplica¸˜es de Mux
co
Na vida real, observamos v´rias situa¸˜es an´logas ao multiplexador. Entre eles est˜o
a co a a
o sem´foro de 3 tempos, que seleciona quem deve passar a cada instante. V´rias filas de
a a
carros que se afunilam para atravessar uma ponte onde s´ ´ poss´ passar um carro por
oe ıvel
vez.
17. 17
5 Procedimento Experimental
5.1 Primeira parte do Experimento
Nos foi explicado o funcionamento b´sico de um display de 7 segmentos. Ele pediu-nos
a
que coloc´ssemos o circuito integrado 74LS48 na prot-o-board. Assim, implementamos o
a
circuito esquematizado abaixo:
Figura 5.1: Circuito integrado 74LS48
• B, C, D, A correspondem as entradas do n´mero BCD (bin´rios de 0 a 9)
` u a
• F, g, a, b ,c, d, e correspondem aos segmentos do display em catodo comum
18. 18
• RBI (Ripple-blanking input) quando em n´ baixo, indica que o zero ´ suprimido.
ıvel e
Utilizado para a representa¸ao de n´meros com casas decimais (casas depois do ponto
c˜ u
do PHO500)
• RBO /BI (Ripple-blanking output)/ (Blanking input) pode ser interpretado como
a sa´ RBO ou como a entrada BI. Como pino de sa´
ıda ıda, indica, quando em n´
ıvel
baixo, que o d´
ıgito atual teve um zero suprimido. Se este pino estiver em n´ baixo,
ıvel
todos os segmentos ser˜o apagados
a
• LT, denominado Light Test, testa se os filamentos est˜o funcionando corretamente.
a
Quando seu sinal ´ baixo, todas as sa´
e ıdas s˜o altas (os LEDs acendem)
a
19. 19
Entradas BI/ Sa´
ıdas
LT RBI D C B A RBO a b c d e f g
0 H H L L L L H H H H H H H L
1 H X L L L H H L H H L L L L
2 H X L L H L H H H L H H L H
3 H X L L H H H H H H H L L H
4 H X L H L L H L H H L L H H
5 H X L H L H H H L H H L H H
6 H X L H H L H L L H H H H H
7 H X L H H H H H H H L L L L
8 H X H L L L H H H H H H H H
9 H X H L L H H H H H L L H H
10 H X H L H L H L L L H H L H
11 H X H L H H H L L H H L L H
12 H X H H L L H L H L L L H H
13 H X H H L H H H L L H L H H
14 H X H H H L H L L L H H H H
15 H X H H H H H L L L L L L L
BI H H X X X L L L L L L L L L
RBI H L L L L H L L L L L L L L
LT L X X X X H H H H H H H H H
Tabela 5.1: Tabela de entradas e sa´
ıdas (H: n´ alto, L: n´ baixo, X: irrelevante)
ıvel ıvel
Iniciamos o experimento com o decodificador de 7 segmentos, utilizando como sa´ os
ıda
LEDs da prot-o-board para testar as sa´
ıdas. A partir disso, ´ testado o display.
e
Apresentamos o resultado ao professor e explicamos as propriedades acima. O pr´ximo
o
passo foi o estudo do display de 7 segmentos (circuito integrado PHO500), que tamb´m foi
e
inclu´ em nossa prot-o-board, como esquematizado a seguir:
ıdo
20. 20
Figura 5.2: Implementa¸˜o do display de 7 segmentos
ca
Para que as sa´
ıdas do display (a, b, c, d, e) possam ser ativadas, s˜o necess´rios que
a a
RBI, LT e BI/RBO estejam em Vcc.
Mostramos ao professor todas as numera¸˜es que tal display podia exibir (0 a 9)
co
alternando-se as chaves B, C, D, A.
A tabela abaixo mostra as combina¸oes necess´rias para gerar os d´
c˜ a ıgitos decimais de 0
a 9 dos filamentos do display.
21. 21
Decimal a b c d e f g
0 1 1 1 1 1 1 0
1 0 1 1 0 0 0 0
2 1 1 0 1 1 0 1
3 1 1 1 1 0 0 1
4 0 1 1 0 0 1 1
5 1 0 1 1 0 1 1
6 1 0 1 1 1 1 1
7 1 1 1 0 0 0 0
8 1 1 1 1 1 1 1
9 1 1 1 1 0 1 1
Tabela 5.2: Display de 7 segmentos (0: filamento apagado, 1: filamento aceso)
5.2 Segunda Parte do Experimento
A segunda parte do experimento descrito neste relat´rio refere-se ao Multiplexador e
o
suas propriedades.
O professor explicou-nos os fundamentos de um multiplexador e suas aplica¸˜es. Foi-
co
nos entregue o circuito integrado 74LS153 (Multiplexador) com a finalidade de testar o
seu funcionamento correto. Analizamos seu funcionamento e verificamos que o Strobe,
localizado no pino 1, tem a fun¸˜o de ativar ou desativar o multiplex. Isso pode ser
ca
verificado na tabela abaixo, uma vez que, quando o n´ do Strobe ´ alto, a entrada de
ıvel e
dados e a sele¸ao de entradas torna-se irrelevante, e a sa´ de dados tem sempre n´
c˜ ıda ıvel
baixo.
22. 22
Figura 5.3: Circuito integrado 74LS153
Sele¸˜o de entradas
ca Entrada de dados Strobe Sa´ de dados
ıda
B A C3 C2 C1 C0 G Y
X X X X X X H L
L L X X X L L L
L L X X X H L H
L H X X L X L L
L H X X H X L H
H L X L X X L L
H L X H X X L H
H H L X X X L L
H H H X X X L H
Tabela 5.3: Tabela de entradas e sa´
ıdas (H: 5V, L: 0V, X: irrelevante)
Apresentamos os resultados ao professor e discutimos a propriedade do Strobe, citada
acima.
A pr´xima etapa foi a implemente¸ao de um somador utilizando um multiplex e uma
o c˜
porta inversora (74LS04).
23. 23
Soma = A XOR B XOR Vem-Um
Vem-um / BA 0 1 11 10
0 0 1 0 1
1 0 0 1 0
Tabela 5.4: Mapa de Karnaugh para Soma
Vai-Um = A.B + A.Vem-Um + B.Vem-Um
Vem-um / BA 0 1 11 10
0 0 0 1 0
1 0 1 1 1
Tabela 5.5: Mapa de Karnaugh para o Vai-Um
Entradas Sa´
ıdas
B A Vem-Um Soma Vai-Um
0 0 0 0 0
0 0 1 1 0
0 1 0 1 0
0 1 1 0 1
1 0 0 1 0
1 0 1 0 1
1 1 0 0 1
1 1 1 1 1
Tabela 5.6: Entradas e sa´
ıdas
Soma : 1C0 = 1C3 = Vem Um
1C1 = 1C2 = Vem Um Barrado
Vai Um = 2C0 = 0V
2C1 = 2C2 = Vem Um
24. 24
2C3 = VCC
Analisando a tabela verdade, pode-se observar que as entradas A e B mantˆm os
e
mesmos valores quando o Vem-Um ´ alterado. Logo, ´ poss´ impor o Vem-Um como a
e e ıvel
entrada dos multiplexadores, as entradas A e B como controle, e, assim, obtemos as sa´
ıdas
do multiplex.
O esquema abaixo mostra um somador completo simplificado utilizando dois multiple-
xadores:
Figura 5.4: Somador com 2 multiplex
25. 25
A implementa¸˜o do somador utilizando dois multiplexadores e uma porta inversora
ca
foi feita de acordo com o esquema abaixo:
Figura 5.5: Diagrama esquem´tico do somador utilizando 2 multiplex
a
26. 26
6 Tarefas
6.1 Mapa de Karnaugh para todas as letras do Dis-
play de 7 Segmentos
A(D, C, B, A) = (C’+ B + A) . (D + C + B + A)
BA/DC 00 01 11 10
00 1 0 x 1
01 0 1 x 1
11 1 1 x x
10 1 1 x x
Tabela 6.1: Mapa para a letra a
B(D, C, B, A) = (C’+ B + A) . (C’ + B’ + A)
BA/DC 00 01 11 10
00 1 1 x 1
01 1 0 x 1
11 1 1 x x
10 1 0 x x
Tabela 6.2: Mapa para a letra b
27. 27
C(D, C, B, A) = (C’+ B + A) . (B’ + A)
BA/DC 00 01 11 10
00 1 1 x 1
01 1 0 x 1
11 1 1 x x
10 0 0 x x
Tabela 6.3: Mapa para a letra c
D(D, C, B, A) = (C’ + A + B) . (C + B + A’) . (C’ + B’ + A’) . (D’ + A’)
BA/DC 00 01 11 10
00 1 0 x 1
01 0 1 x 0
11 1 0 x x
10 1 1 x x
Tabela 6.4: Mapa para a letra d
E(D, C, B, A) = (C’ + B) . (D + A’) . (D’ + A’)
BA/DC 00 01 11 10
00 1 0 x 1
01 0 x 0 0
11 0 x x x
10 1 1 x x
Tabela 6.5: Mapa para a letra e
28. 28
F(D, C, B, A) = (D + C + A’) . (D + C + B’) . (B’ + A’)
BA/DC 00 01 11 10
00 1 1 x 1
01 0 1 x 1
11 0 0 x x
10 0 1 x x
Tabela 6.6: Mapa para a letra f
6.2 Display de 7 Segmentos com 2 D´
ıgitos
Para realizarmos tal tarefa, basta dispormos de 4 componentes: 2 circuitos 74LS48 e
mais 2 circuitos PHO500. Como queremos exibir 2 d´
ıgitos, o display da esquerda (dezenas)
n˜o poder´ exibir o n´mero 0. Para tanto, acrescentarmos uma porta NOT a entrada BI’.
a a u `
Figura 6.1: Display da esquerda
29. 29
Figura 6.2: Display da direita
6.3 Implementa¸˜o de Subtrator Completo utilizando
ca
Multiplex
6.3.1 Subtrator utilizando Mux 4x1
Para produzir um subtrator completo a partir de multiplexadores, devemos primeira-
mente analisar a tabela verdade deste.
30. 30
B A Empresta-Um Subtra¸˜o Deve-Um
ca
0 0 0 0 0
0 0 1 1 1
0 1 0 1 1
0 1 1 0 1
1 0 0 1 0
1 0 1 0 0
1 1 0 0 0
1 1 1 1 1
Tabela 6.7: Tabela-verdade da opera¸˜o subtra¸ao
ca c˜
Separamos ent˜o a coluna do empresta-um e agrupamos em pares, comparando os pares
a
de sa´ com os do empresta-um, como a seguir.
ıda
B A Empresta-Um Subtra¸˜o Deve-Um
ca
0 0 0 0 (E-1) 0 (E-1)
0 0 1 1 1
0 1 0 1 (E-1)’ 1 (1)
0 1 1 0 1
1 0 0 1 (E-1)’ 0 (0)
1 0 1 0 0
1 1 0 0 (E-1) 0 (E-1)
1 1 1 1 1
Verificamos que as entradas s˜o as seguintes:
a
• Empresta-um: 1E0, 1E3, 2E0, 2E3
• Empresta-um’: 1E1, 1E2
• Vcc: 2E1
31. 31
• GND: 2E2
A partir disso, montamos o seguinte esquema do circuito:
Figura 6.3: Subtrator utilizando Mux (4x1)
32. 32
7 Conclus˜es
o
Os objetivos do experimento em quest˜o foram alcan¸ados. Al´m de estudarmos o
a c e
c´digo BCD, efetuamos a sua implementa¸ao e percebemos que o seu funcionamento ´ mais
o c˜ e
intuitivo em rela¸ao ao c´digo bin´rio, o que facilita a intera¸ao homem-m´quina. O c´digo
c˜ o a c˜ a o
BCD foi decodificado para o display de 7 segmentos e pudemos verificar o funcionamento
deste dispositivo.
Vimos, tamb´m, as diversas aplica¸oes de um multiplex em nossas vidas. O multiplex
e c˜
tamb´m facilitou a implementa¸ao de um somador completo, j´ estudado anteriormente.
e c˜ a
Tal fato tamb´m se verificou ao subtrator.
e
33. 33
8 Bibliografia
• MALVINO e LEACH. Eletrˆnica Digital: Princ´
o ıpios e Aplica¸oes.
c˜
• TOCCI, WIDMER E MOSS. Sistemas Digitais: Princ´
ıpios e Aplica¸˜es.
co
• www.ee.pucrs.br
• www2.eletronica.org
• www.inf.ufrgs.br
