1. AQUECEDOR
DE PISCINA
Melhor qualidade de vida
e maior economia
preservando o meio ambiente
www.heliotek.com.br

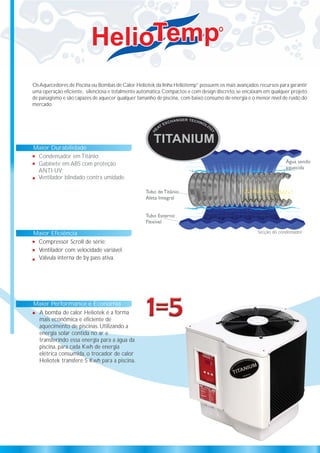

2. Os Aquecedores de Piscina ou Bombas de Calor Heliotek da linha Heliotemp° possuem os mais avançados recursos para garantir
uma operação eficiente, silenciosa e totalmente automática. Compactos e com design discreto, se encaixam em qualquer projeto
de paisagismo e são capazes de aquecer qualquer tamanho de piscina, com baixo consumo de energia e o menor nível de ruído do
mercado.
Maior Durabilidade
Condensador em Titânio;
Gabinete em ABS com proteção
ANTI-UV;
Ventilador blindado contra umidade.
Maior Eficiência
Compressor Scroll de série;
Ventilador com velocidade variável;
Válvula interna de by pass ativa.
Maior Performance e Economia
A bomba de calor Heliotek é a forma
mais econômica e eficiente de
aquecimento de piscinas. Utilizando a
energia solar contida no ar e
transferindo essa energia para a água da
piscina, para cada Kwh de energia
elétrica consumida, o trocador de calor
Heliotek transfere 5 Kwh para a piscina.
Secção do condensador

3. Fácil de utilizar
Automatiza a bomba do filtro da
piscina: basta programar a temperatura
desejada e a quantidade de horas de
filtragem que o computador de
bordo faz tudo.

4. Controle inteligente
Totalmente automático;
Controla o aquecimento e o sistema
de filtragem;
Autodiagnóstico.
Fácil Instalação
A- bomba de calor
B - registro
Os aquecedores de piscina Heliotek
podem ser instalados em qualquer tipo
e tamanho de piscina, sendo acoplados
entre o filtro e o retorno da mesma.
Não é necessária tubulação de cobre.
C - filtro
D - bomba
E
G
E - skimmer
F - ralo
G - aspirador
H - retorno
B
B
D
C
F
H
H
B
B
B
Desenho ilustrativo
Funcionamento silencioso
Compressor com isolamento térmico
acústico.
Design exclusivo
Gabinete em ABS branco estética
integrada com a área de lazer.

5. Especificações Técnicas - Bomba de Calor Linha HT
Modelo
TI300
HT14
HT20
HT28
HT40
Capacidade térmica*
8.90 kW
14,00 kW
19.30 kW
28.00 kW
38.60 kW
Potência elétrica
2.17 kW
2.83 kW
3.74 kW
5.66 kW
7.48 kW
Coef. de perfomance
[COP]
4,10
5,00
5,16
5,00
5,16
Capacidade máxima
para equivalência**
43,807 Btu/h
11,039 kcal/h
69,308 Btu/h
17,466 kcal/h
110,000 Btu/h
27,720 kcal/h
121,640 Btu/h
30,653 kcal/h
221,588 Btu/h
55,840 kcal/h
Ø Tubulação de água
1”
1 1/2”
1 1/2”
1 1/2”
1 1/2”
Distância entre centros
da tubulação de água
120 mm
243 mm
243 mm
243 mm
243 mm
Vazão de água mínima
2.00 m³/h
2.00 m³/h
2,00 m³/h
4.00 m³/h
4.00 m³/h
Vazão de água média
3.00 m³/h
3.50 m³/h
5.00 m³/h
7.00 m³/h
10.00 m³/h
Vazão de água máxima
4.00 m³/h
5.00 m³/h
8.00 m³/h
10.00 m³/h
16.00 m³/h
Perda de carga máxima
10.00 mca
10.00 mca
10.00 mca
10.00 mca
10.00 mca
Alimentação elétrica
220V 1F 60Hz
220V 1F 60Hz
220V 3F 60Hz
380V 3F 60Hz
220V 1F 60Hz
220V 3F 60Hz
380V 3F 60Hz
220V 1F 60Hz
220V 3F 60Hz
380V 3F 60Hz
220V 1F 60Hz
220V 3F 60Hz
380V 3F 60Hz
Corrente nominal
11.00 A
14.30 A
8.40 A
4.80 A
18.80 A
10.90 A
6.30 A
28.60 A
16.80 A
9.60 A
37.60 A
21.80 A
12.60 A
Disjuntor
15.00 A
25.00 A
20.00 A
15.00 A
40.00 A
30.00 A
15.00 A
2x 25.00 A
2x 20.00 A
2x 15.00 A
2x 40.00 A
2x 20.00 A
2x 15.00 A
Cabo de alimentação
para distância máxima
de 10m***
3x 2.50mm²
3x 4.00 mm²
4x 2.50 mm²
5x 2.50 mm²
3x 6.00 mm²
4x 4.00 mm²
5x 2.50 mm²
6x 4.00 mm²
8x 2.50 mm²
10x 2.50 mm²
6x 6.00 mm²
8x 4.00 mm²
10x 2.50 mm²
Largura
550 mm
1230 mm
1230 mm
1230 mm
1230 mm
Comprimento
580 mm
445 mm
445 mm
445 mm
445 mm
Altura
555 mm
730 mm
730 mm
1500 mm
1500 mm
Peso líquido
49 kg
90 kg
107 kg
180 kg
214 kg
* Capacidade média efetiva obtida em laboratório considerando as condições climáticas médias do Brasil fornecidas pelo
INMET – Instituto Nacional de Meteorologia.
** Capacidade máxima obtida em laboratório em testes comparativos e condições equivalentes aos principais
competidores. A capacidade máxima deve ser utilizada somente para selecionar um equipamento Heliotek equivalente ao
equipamento dos competidores.
*** Outras distâncias consultar o manual.
