1. O documento descreve os componentes e especificações técnicas de banheiras de hidromassagem, incluindo informações sobre gel coat, modelos, dimensões, bombas, aquecedores e sistemas de filtragem e purificação da água. 2. Inclui detalhes sobre o uso da aromaterapia, cromoterapia e ozonoterapia para melhorar a experiência do banho e a qualidade da água. 3. Fornece instruções sobre instalação elétrica, drenagem, manutenção e opções de aque

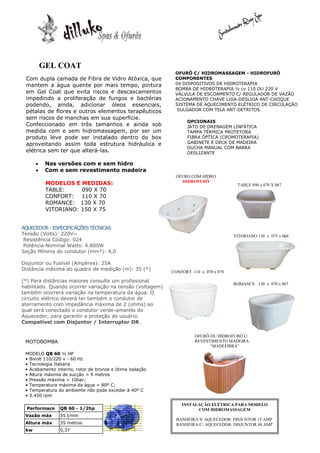

1. GEL COAT
OFURÔ C/ HIDROMASSAGEM - HIDROFURÔ
Com dupla camada de Fibra de Vidro Atóxica, que COMPONENTES
mantem a água quente por mais tempo, pintura 04 DISPOSITIVOS DE HIDROTERAPIA
BOMBA DE HIDROTERAPIA ½ cv 110 OU 220 V
em Gel Coat que evita riscos e descascamentos VÁLVULA DE ESCOAMENTO C/ REGULADOR DE VAZÃO
impedindo a proliferação de fungos e bactérias ACIONAMENTO CHAVE LIGA-DESLIGA ANT-CHOQUE
podendo, ainda, adicionar óleos essenciais, SISTEMA DE AQUECIMENTO ELÉTRICO DE CIRCULAÇÃO
pétalas de flores e outros elementos terapêuticos SULGADOR COM TELA ANT-DETRITOS
sem riscos de manchas em sua superfície.
OPCIONAIS
Confeccionado em três tamanhos e ainda sob JATO DE DRENAGEM LINFÁTICA
medida com e sem hidromassagem, por ser um TAMPA TÉRMICA PROTETORA
produto leve pode ser instalado dentro do box FIBRA ÓPTICA (CROMOTERAPIA)
aproveitando assim toda estrutura hidráulica e GABINETE E DECK DE MADEIRA
DUCHA MANUAL COM BARRA
elétrica sem ter que alterá-las. DESLIZANTE
 Nas versões com e sem hidro
 Com e sem revestimento madeira
OFURO COM HIDRO
MODELOS E MEDIDAS: HIDROFURÔ
TABLE 090 x 070 X 067
TABLE: 090 X 70
CONFORT: 110 X 70
ROMANCE: 130 X 70
VITORIANO: 150 X 75
AQUECEDOR - ESPECIFICAÇÕES TÉCNICAS
Tensão (Volts): 220V~ VITORIANO 150 x 075 x 066
Resistência Código: 024
Potência Nominal Watts: 4.800W
Seção Mínima do condutor (mm²): 4,0
Disjuntor ou Fusível (Ampères): 25A
Distância máxima do quadro de medição (m): 35 (*)
CONFORT 110 x 070 x 070
(*) Para distâncias maiores consulte um profissional
ROMANCE 130 x 070 x 067
habilitado. Quando ocorrer variação na tensão (voltagem)
também ocorrerá variação na temperatura da água. O
circuito elétrico deverá ter também o condutor de
aterramento com impedância máxima de 2 (ohms) ao
qual será conectado o condutor verde-amarelo do
Aquecedor, para garantir a proteção do usuário.
Compatível com Disjuntor / Interruptor DR.
OFURÔ OU HIDROFURÔ C/
MOTOBOMBA REVESTIMENTO MADEIRA
“MADEFIBRA”
MODELO QB 60 ½ HP
• Bivolt 110/220 v - 60 Hz
• Tecnologia Italiana
• Acabamento interno, rotor de bronze e ótima isolação
• Altura máxima de sucção = 9 metros
• Pressão máxima = 10bar;
• Temperatura máxima da água = 80º C;
• Temperatura do ambiente não pode exceder à 40º C
• 3.450 rpm
INSTALAÇÃO ELÉTRICA PARA MODELO
Performace QB 60 - 1/2hp COM HIDROMASSAGEM
Vazão máx 35 l/min
BANHEIRA S/ AQUECEDOR: DISJUNTOR 15 AMP
Altura máx 35 metros BANHEIRA C/ AQUECEDOR: DISJUNTOR 40 AMP
kw 0,37

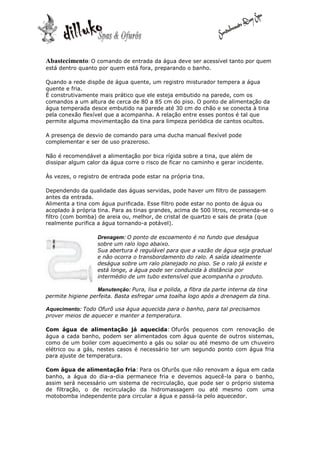

2. Abastecimento: O comando de entrada da água deve ser acessível tanto por quem
está dentro quanto por quem está fora, preparando o banho.
Quando a rede dispõe de água quente, um registro misturador tempera a água
quente e fria.
É construtivamente mais prático que ele esteja embutido na parede, com os
comandos a um altura de cerca de 80 a 85 cm do piso. O ponto de alimentação da
água temperada desce embutido na parede até 30 cm do chão e se conecta à tina
pela conexão flexível que a acompanha. A relação entre esses pontos é tal que
permite alguma movimentação da tina para limpeza periódica de cantos ocultos.
A presença de desvio de comando para uma ducha manual flexível pode
complementar e ser de uso prazeroso.
Não é recomendável a alimentação por bica rígida sobre a tina, que além de
dissipar algum calor da água corre o risco de ficar no caminho e gerar incidente.
Às vezes, o registro de entrada pode estar na própria tina.
Dependendo da qualidade das águas servidas, pode haver um filtro de passagem
antes da entrada.
Alimenta a tina com água purificada. Esse filtro pode estar no ponto de água ou
acoplado à própria tina. Para as tinas grandes, acima de 500 litros, recomenda-se o
filtro (com bomba) de areia ou, melhor, de cristal de quartzo e sais de prata (que
realmente purifica a água tornando-a potável).
Drenagem: O ponto de escoamento é no fundo que deságua
sobre um ralo logo abaixo.
Sua abertura é regulável para que a vazão de água seja gradual
e não ocorra o transbordamento do ralo. A saída idealmente
deságua sobre um ralo planejado no piso. Se o ralo já existe e
está longe, a água pode ser conduzida à distância por
intermédio de um tubo extensível que acompanha o produto.
Manutenção: Pura, lisa e polida, a fibra da parte interna da tina
permite higiene perfeita. Basta esfregar uma toalha logo após a drenagem da tina.
Aquecimento: Todo Ofurô usa água aquecida para o banho, para tal precisamos
prover meios de aquecer e manter a temperatura.
Com água de alimentação já aquecida: Ofurôs pequenos com renovação de
água a cada banho, podem ser alimentados com água quente de outros sistemas,
como de um boiler com aquecimento a gás ou solar ou até mesmo de um chuveiro
elétrico ou a gás, nestes casos é necessário ter um segundo ponto com água fria
para ajuste de temperatura.
Com água de alimentação fria: Para os Ofurôs que não renovam a água em cada
banho, a água do dia-a-dia permanece fria e devemos aquecê-la para o banho,
assim será necessário um sistema de recirculação, que pode ser o próprio sistema
de filtração, o de recirculação da hidromassagem ou até mesmo com uma
motobomba independente para circular a água e passá-la pelo aquecedor.

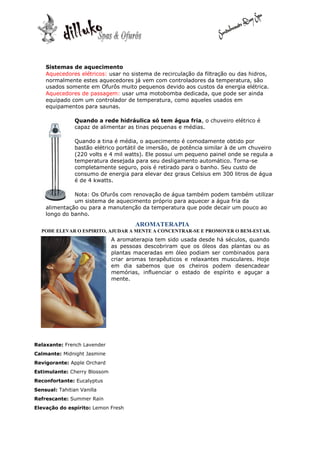

3. Sistemas de aquecimento
Aquecedores elétricos: usar no sistema de recirculação da filtração ou das hidros,
normalmente estes aquecedores já vem com controladores da temperatura, são
usados somente em Ofurôs muito pequenos devido aos custos da energia elétrica.
Aquecedores de passagem: usar uma motobomba dedicada, que pode ser ainda
equipado com um controlador de temperatura, como aqueles usados em
equipamentos para saunas.
Quando a rede hidráulica só tem água fria, o chuveiro elétrico é
capaz de alimentar as tinas pequenas e médias.
Quando a tina é média, o aquecimento é comodamente obtido por
bastão elétrico portátil de imersão, de potência similar à de um chuveiro
(220 volts e 4 mil watts). Ele possui um pequeno painel onde se regula a
temperatura desejada para seu desligamento automático. Torna-se
completamente seguro, pois é retirado para o banho. Seu custo de
consumo de energia para elevar dez graus Celsius em 300 litros de água
é de 4 kwatts.
Nota: Os Ofurôs com renovação de água também podem também utilizar
um sistema de aquecimento próprio para aquecer a água fria da
alimentação ou para a manutenção da temperatura que pode decair um pouco ao
longo do banho.
AROMATERAPIA
PODE ELEVAR O ESPIRITO, AJUDAR A MENTE A CONCENTRAR-SE E PROMOVER O BEM-ESTAR.
A aromaterapia tem sido usada desde há séculos, quando
as pessoas descobriram que os óleos das plantas ou as
plantas maceradas em óleo podiam ser combinados para
criar aromas terapêuticos e relaxantes musculares. Hoje
em dia sabemos que os cheiros podem desencadear
memórias, influenciar o estado de espírito e aguçar a
mente.
Relaxante: French Lavender
Calmante: Midnight Jasmine
Revigorante: Apple Orchard
Estimulante: Cherry Blossom
Reconfortante: Eucalyptus
Sensual: Tahitian Vanilla
Refrescante: Summer Rain
Elevação do espírito: Lemon Fresh

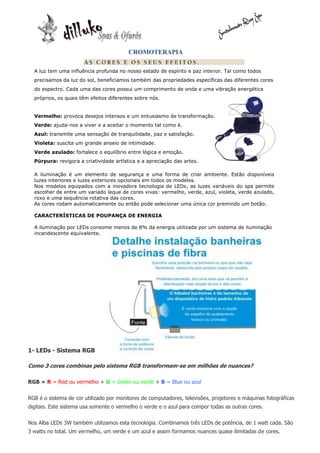

4. CROMOTERAPIA
A luz tem uma influência profunda no nosso estado de espírito e paz interior. Tal como todos
precisamos da luz do sol, beneficiamos também das propriedades específicas das diferentes cores
do espectro. Cada uma das cores possui um comprimento de onda e uma vibração energética
próprios, os quais têm efeitos diferentes sobre nós.
Vermelho: provoca desejos intensos e um entusiasmo de transformação.
Verde: ajuda-nos a viver e a aceitar o momento tal como é.
Azul: transmite uma sensação de tranquilidade, paz e satisfação.
Violeta: suscita um grande anseio de intimidade.
Verde azulado: fortalece o equilíbrio entre lógica e emoção.
Púrpura: revigora a criatividade artística e a apreciação das artes.
A iluminação é um elemento de segurança e uma forma de criar ambiente. Estão disponíveis
luzes interiores e luzes exteriores opcionais em todos os modelos.
Nos modelos equipados com a inovadora tecnologia de LEDs, as luzes variáveis do spa permite
escolher de entre um variado leque de cores vivas: vermelho, verde, azul, violeta, verde azulado,
roxo e uma sequência rotativa das cores.
As cores rodam automaticamente ou então pode selecionar uma única cor premindo um botão.
CARACTERÍSTICAS DE POUPANÇA DE ENERGIA
A iluminação por LEDs consome menos de 8% da energia utilizada por um sistema de iluminação
incandescente equivalente.
1- LEDs - Sistema RGB
Como 3 cores combinas pelo sistema RGB transformam-se em milhões de nuances?
RGB = R = Red ou vermelho + G = Green ou verde + B = Blue ou azul
RGB é o sistema de cor utilizado por monitores de computadores, televisões, projetores e máquinas fotográficas
digitais. Este sistema usa somente o vermelho o verde e o azul para compor todas as outras cores.
Nos Alba LEDs 3W também utilizamos esta tecnologia. Combinamos três LEDs de potência, de 1 watt cada. São
3 watts no total. Um vermelho, um verde e um azul e assim formamos nuances quase ilimitadas de cores.

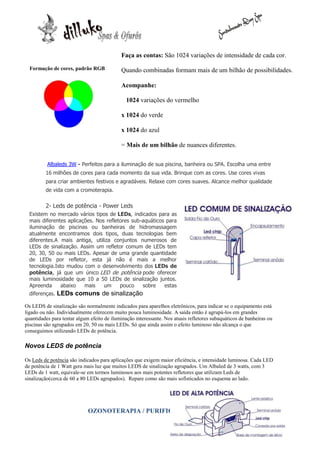

5. Faça as contas: São 1024 variações de intensidade de cada cor.
Formação de cores, padrão RGB Quando combinadas formam mais de um bilhão de possibilidades.
Acompanhe:
1024 variações do vermelho
x 1024 do verde
x 1024 do azul
= Mais de um bilhão de nuances diferentes.
Albaleds 3W - Perfeitos para a iluminação de sua piscina, banheira ou SPA. Escolha uma entre
16 milhões de cores para cada momento da sua vida. Brinque com as cores. Use cores vivas
para criar ambientes festivos e agradáveis. Relaxe com cores suaves. Alcance melhor qualidade
de vida com a cromoterapia.
2- Leds de potência - Power Leds
Existem no mercado vários tipos de LEDs, indicados para as
mais diferentes aplicações. Nos refletores sub-aquáticos para
iluminação de piscinas ou banheiras de hidromassagem
atualmente encontramos dois tipos, duas tecnologias bem
diferentes.A mais antiga, utiliza conjuntos numerosos de
LEDs de sinalização. Assim um refletor comum de LEDs tem
20, 30, 50 ou mais LEDs. Apesar de uma grande quantidade
de LEDs por refletor, esta já não é mais a melhor
tecnologia.Isto mudou com o desenvolvimento dos LEDs de
potência, já que um único LED de potência pode oferecer
mais luminosidade que 10 a 50 LEDs de sinalização juntos.
Apreenda abaixo mais um pouco sobre estas
diferenças. LEDs comuns de sinalização
Os LEDS de sinalização são normalmente indicados para aparelhos eletrônicos, para indicar se o equipamento está
ligado ou não. Individualmente oferecem muito pouca luminosidade. A saída então é agrupá-los em grandes
quantidades para tentar algum efeito de iluminação interessante. Nos atuais refletores subaquáticos de banheiras ou
piscinas são agrupados em 20, 50 ou mais LEDs. Só que ainda assim o efeito luminoso não alcança o que
conseguimos utilizando LEDs de potência.
Novos LEDS de potência
Os Leds de potência são indicados para aplicações que exigem maior eficiência, e intensidade luminosa. Cada LED
de potência de 1 Watt gera mais luz que muitos LEDS de sinalização agrupados. Um Albaled de 3 watts, com 3
LEDs de 1 watt, equivale-se em termos luminosos aos mais potentes refletores que utilizam Leds de
sinalização(cerca de 60 a 80 LEDs agrupados). Repare como são mais sofisticados no esquema ao lado.

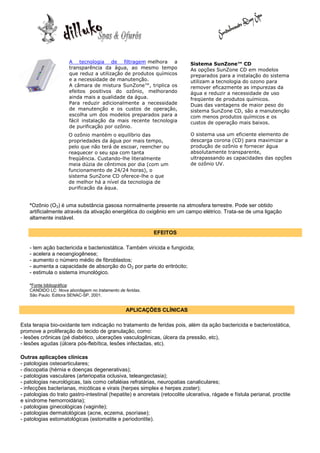

OZONOTERAPIA / PURIFICAÇÃO

6. A tecnologia de filtragem melhora a Sistema SunZone™ CD
transparência da água, ao mesmo tempo As opções SunZone CD em modelos
que reduz a utilização de produtos químicos preparados para a instalação do sistema
e a necessidade de manutenção. utilizam a tecnologia do ozono para
A câmara de mistura SunZone™, triplica os remover eficazmente as impurezas da
efeitos positivos do ozônio, melhorando água e reduzir a necessidade de uso
ainda mais a qualidade da água. freqüente de produtos químicos.
Para reduzir adicionalmente a necessidade Duas das vantagens de maior peso do
de manutenção e os custos de operação, sistema SunZone CD, são a manutenção
escolha um dos modelos preparados para a com menos produtos químicos e os
fácil instalação da mais recente tecnologia custos de operação mais baixos.
de purificação por ozônio.
O ozônio mantém o equilíbrio das O sistema usa um eficiente elemento de
propriedades da água por mais tempo, descarga corona (CD) para maximizar a
pelo que não terá de escoar, reencher ou produção de ozônio e fornecer água
reaquecer o seu spa com tanta absolutamente transparente,
freqüência. Custando-lhe literalmente ultrapassando as capacidades das opções
meia dúzia de cêntimos por dia (com um de ozônio UV.
funcionamento de 24/24 horas), o
sistema SunZone CD oferece-lhe o que
de melhor há a nível da tecnologia de
purificação da água.
*Ozônio (O3) é uma substância gasosa normalmente presente na atmosfera terrestre. Pode ser obtido
artificialmente através da ativação energética do oxigênio em um campo elétrico. Trata-se de uma ligação
altamente instável.
EFEITOS
- tem ação bactericida e bacteriostática. Também viricida e fungicida;
- acelera a neoangiogênese;
- aumento o número médio de fibroblastos;
- aumenta a capacidade de absorção do O2 por parte do eritrócito;
- estimula o sistema imunológico.
*Fonte bibliográfica:
CANDIDO LC: Nova abordagem no tratamento de feridas.
São Paulo: Editora SENAC-SP, 2001.
APLICAÇÕES CLÍNICAS
Esta terapia bio-oxidante tem indicação no tratamento de feridas pois, além da ação bactericida e bacteriostática,
promove a proliferação do tecido de granulação, como:
- lesões crônicas (pé diabético, ulcerações vasculogênicas, úlcera da pressão, etc),
- lesões agudas (úlcera pós-flebítica, lesões infectadas, etc).
Outras aplicações clínicas
- patologias osteoarticulares;
- discopatia (hérnia e doenças degenerativas);
- patologias vasculares (arteriopatia oclusiva, teleangectasia);
- patologias neurológicas, tais como cefaléias refratárias, neuropatias canaliculares;
- infecções bacterianas, micóticas e virais (herpes simplex e herpes zoster);
- patologias do trato gastro-intestinal (hepatite) e anoretais (retocolite ulcerativa, rágade e fístula perianal, proctite
e síndrome hemorroidária);
- patologias ginecológicas (vaginite);
- patologias dermatológicas (acne, eczema, psoríase);
- patologias estomatológicas (estomatite e periodontite).
