Este documento descreve um cabo blindado para transporte de sinais de áudio, controle e instrumentação. O cabo possui dois condutores internos de cobre estanhado isolados por PE e veias cegas de PVC, além de uma blindagem de cobre estanhado e capa de PVC. Ele é adequado para aplicações como automação industrial, comando, instrumentação e sistemas de segurança devido às suas especificações mecânicas e elétricas.

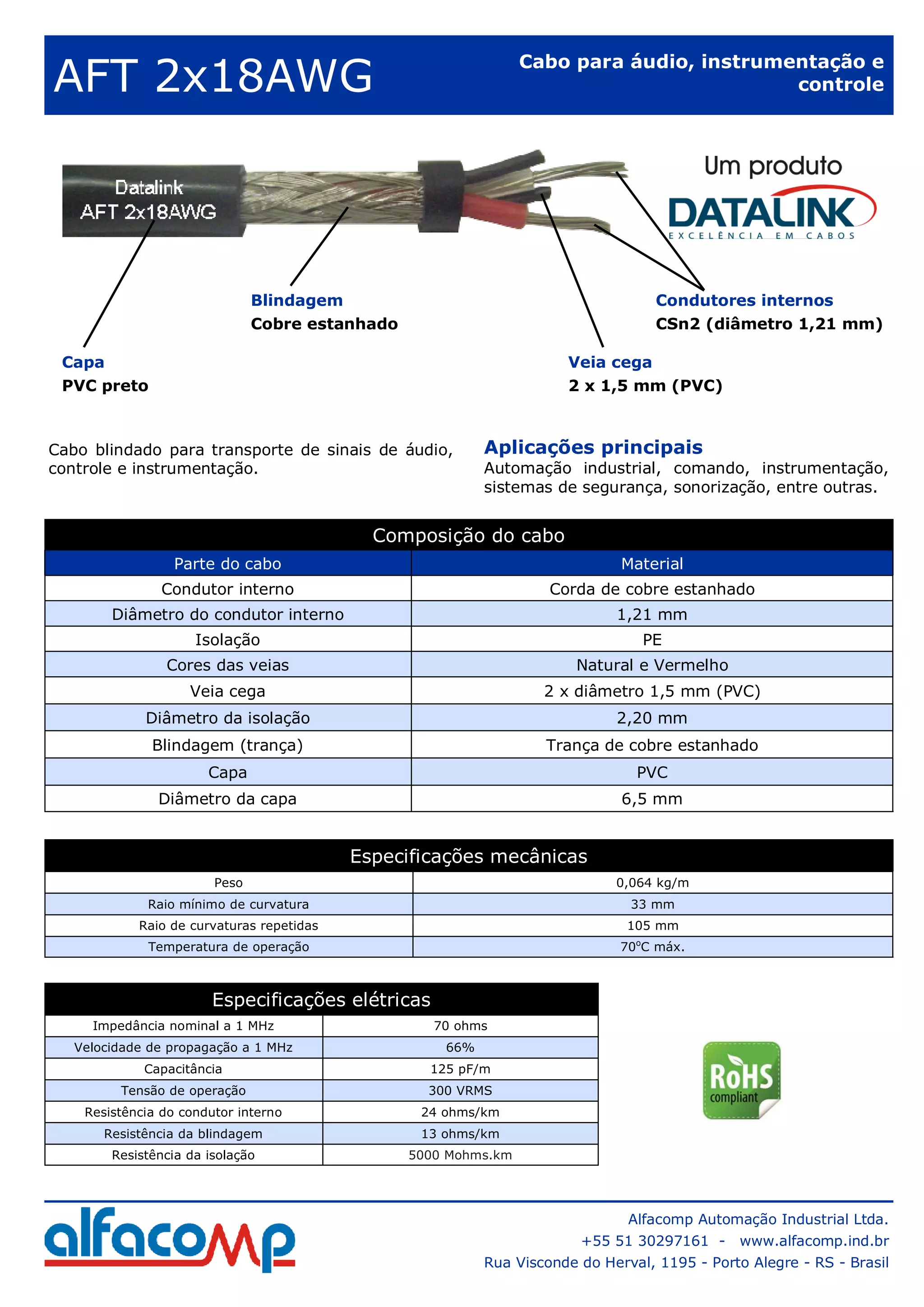

1. DATALINK datalink
Cabo para áudio, instrumentação e
AFT 2x18AWG controle
Blindagem Condutores internos
Cobre estanhado CSn2 (diâmetro 1,21 mm)
Capa Veia cega
PVC preto 2 x 1,5 mm (PVC)
Cabo blindado para transporte de sinais de áudio, Aplicações principais
controle e instrumentação. Automação industrial, comando, instrumentação,
sistemas de segurança, sonorização, entre outras.
Composição do cabo
Parte do cabo Material
Condutor interno Corda de cobre estanhado
Diâmetro do condutor interno 1,21 mm
Isolação PE
Cores das veias Natural e Vermelho
Veia cega 2 x diâmetro 1,5 mm (PVC)
Diâmetro da isolação 2,20 mm
Blindagem (trança) Trança de cobre estanhado
Capa PVC
Diâmetro da capa 6,5 mm
Especificações mecânicas
Peso 0,064 kg/m
Raio mínimo de curvatura 33 mm
Raio de curvaturas repetidas 105 mm
Temperatura de operação 70oC máx.
Especificações elétricas
Impedância nominal a 1 MHz 70 ohms
Velocidade de propagação a 1 MHz 66%
Capacitância 125 pF/m
Tensão de operação 300 VRMS
Resistência do condutor interno 24 ohms/km
Resistência da blindagem 13 ohms/km
Resistência da isolação 5000 Mohms.km
Alfacomp Automação Industrial Ltda.
+55 51 30297161 - www.alfacomp.ind.br
Rua Visconde do Herval, 1195 - Porto Alegre - RS - Brasil
