1. MINISTÉRIO DA EDUCAÇÃO
DIRECÇÃO REGIONAL DE EDUCAÇÃO DO CENTRO
ESCOLA SECUNDÁRIA DE AVELAR BROTERO
Curso Profissional de Técnico de Multimédia
Ano Lectivo 2009/2010
Técnicas de Multimédia
Professor: João Leal

2. Máscara
www.joaoleal.net Professor: João José Leal 2

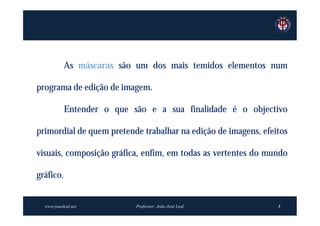

3. As máscaras são um dos mais temidos elementos num
programa de edição de imagem.
Entender o que são e a sua finalidade é o objectivo
primordial de quem pretende trabalhar na edição de imagens, efeitos
visuais, composição gráfica, enfim, em todas as vertentes do mundo
gráfico.
www.joaoleal.net Professor: João José Leal 3

4. A máscara e a selecção têm funções semelhantes, mas o
potencial da máscara é muito superior.
Isto porque a máscara permite recuperar e modificar áreas
não visíveis em qualquer altura.
Numa máscara:
Preto= ocultar
Branco = mostrar
www.joaoleal.net Professor: João José Leal 4

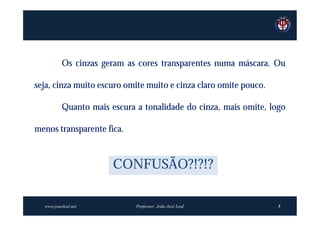

5. Os cinzas geram as cores transparentes numa máscara. Ou
seja, cinza muito escuro omite muito e cinza claro omite pouco.
Quanto mais escura a tonalidade do cinza, mais omite, logo
menos transparente fica.
CONFUSÃO?!?!?
www.joaoleal.net Professor: João José Leal 5

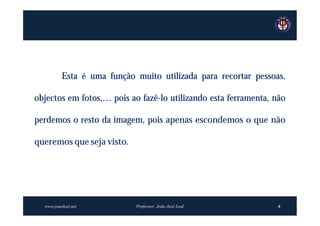

6. Esta é uma função muito utilizada para recortar pessoas,
objectos em fotos,… pois ao fazê-lo utilizando esta ferramenta, não
perdemos o resto da imagem, pois apenas escondemos o que não
queremos que seja visto.
www.joaoleal.net Professor: João José Leal 6

7. Vamos abrir no Photoshop a imagem “Amigos” inserida na
Plataforma Moodle.
www.joaoleal.net Professor: João José Leal 7

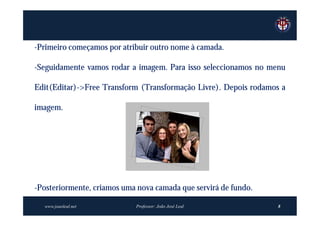

8. -Primeiro começamos por atribuir outro nome à camada.
-Seguidamente vamos rodar a imagem. Para isso seleccionamos no menu
Edit(Editar)->Free Transform (Transformação Livre). Depois rodamos a
imagem.
-Posteriormente, criamos uma nova camada que servirá de fundo.
www.joaoleal.net Professor: João José Leal 8

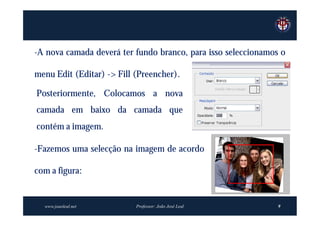

9. -A nova camada deverá ter fundo branco, para isso seleccionamos o
menu Edit (Editar) -> Fill (Preencher).
Posteriormente, Colocamos a nova
camada em baixo da camada que
contém a imagem.
-Fazemos uma selecção na imagem de acordo
com a figura:
www.joaoleal.net Professor: João José Leal 9

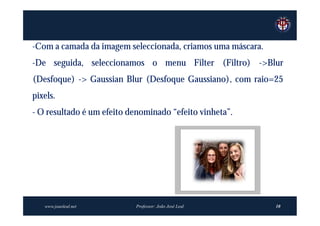

10. -Com a camada da imagem seleccionada, criamos uma máscara.
-De seguida, seleccionamos o menu Filter (Filtro) ->Blur
(Desfoque) -> Gaussian Blur (Desfoque Gaussiano), com raio=25
pixels.
- O resultado é um efeito denominado “efeito vinheta”.
www.joaoleal.net Professor: João José Leal 10

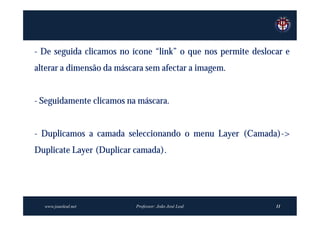

11. - De seguida clicamos no ícone “link” o que nos permite deslocar e
alterar a dimensão da máscara sem afectar a imagem.
- Seguidamente clicamos na máscara.
- Duplicamos a camada seleccionando o menu Layer (Camada)->
Duplicate Layer (Duplicar camada).
www.joaoleal.net Professor: João José Leal 11

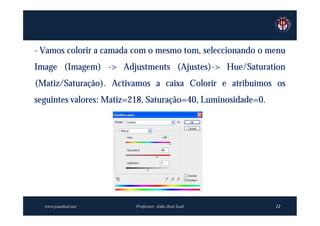

12. - Vamos colorir a camada com o mesmo tom, seleccionando o menu
Image (Imagem) -> Adjustments (Ajustes)-> Hue/Saturation
(Matiz/Saturação). Activamos a caixa Colorir e atribuímos os
seguintes valores: Matiz=218, Saturação=40, Luminosidade=0.
www.joaoleal.net Professor: João José Leal 12

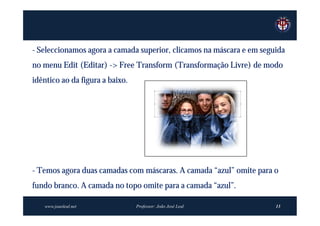

13. - Seleccionamos agora a camada superior, clicamos na máscara e em seguida
no menu Edit (Editar) -> Free Transform (Transformação Livre) de modo
idêntico ao da figura a baixo.
- Temos agora duas camadas com máscaras. A camada “azul” omite para o
fundo branco. A camada no topo omite para a camada “azul”.
www.joaoleal.net Professor: João José Leal 13

14. Exercício 1
1. Abra o Adobe Photoshop com os ficheiros “foto1.jpg” e “foto2.jpg”.
2. Arraste a “foto2.jpg” para a “foto1.jpg” de modo a que fiquem as
duas imagens no mesmo ficheiro.
3. Feche a “foto2.jpg”. Maximize a janela de visualização da sua
imagem e reajuste a posição de modo a ocupar cerca de 75% da
imagem total.
www.joaoleal.net Professor: João José Leal 14

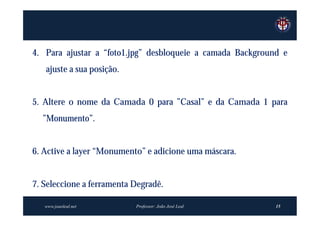

15. 4. Para ajustar a “foto1.jpg” desbloqueie a camada Background e
ajuste a sua posição.
5. Altere o nome da Camada 0 para ”Casal” e da Camada 1 para
”Monumento”.
6. Active a layer “Monumento” e adicione uma máscara.
7. Seleccione a ferramenta Degradê.
www.joaoleal.net Professor: João José Leal 15

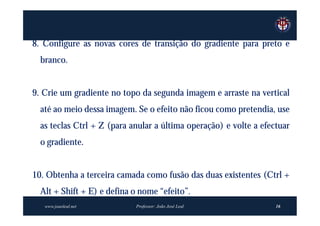

16. 8. Configure as novas cores de transição do gradiente para preto e
branco.
9. Crie um gradiente no topo da segunda imagem e arraste na vertical
até ao meio dessa imagem. Se o efeito não ficou como pretendia, use
as teclas Ctrl + Z (para anular a última operação) e volte a efectuar
o gradiente.
10. Obtenha a terceira camada como fusão das duas existentes (Ctrl +
Alt + Shift + E) e defina o nome “efeito”.
www.joaoleal.net Professor: João José Leal 16

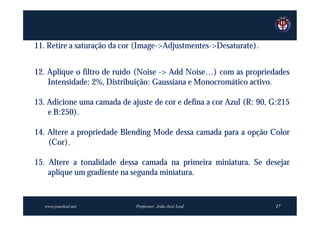

17. 11. Retire a saturação da cor (Image->Adjustmentes->Desaturate).
12. Aplique o filtro de ruído (Noise -> Add Noise…) com as propriedades
Intensidade: 2%, Distribuição: Gaussiana e Monocromático activo.
13. Adicione uma camada de ajuste de cor e defina a cor Azul (R: 90, G:215
e B:250).
14. Altere a propriedade Blending Mode dessa camada para a opção Color
(Cor).
15. Altere a tonalidade dessa camada na primeira miniatura. Se desejar
aplique um gradiente na segunda miniatura.
www.joaoleal.net Professor: João José Leal 17

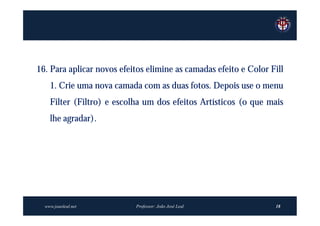

18. 16. Para aplicar novos efeitos elimine as camadas efeito e Color Fill
1. Crie uma nova camada com as duas fotos. Depois use o menu
Filter (Filtro) e escolha um dos efeitos Artísticos (o que mais
lhe agradar).
www.joaoleal.net Professor: João José Leal 18
