1. © 2014 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified, or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2014 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified, or distributed in whole or in part without the express consent of Amazon.com, Inc.
Backup e Archiving na
nuvem AWS
Ricardo Lui Geh – Enterprise Solutions Architect
Amazon Web Services 27 de Maio

2. Agenda
• Por quê AWS para Backup e Archive?
• Infraestrutura global AWS
• Backup e Archive Conceitos
• Tradicional vs. Nuvem
• Gateway de Backup e Archive Integrado na Nuvem
• Opções para Ingestão de Dados

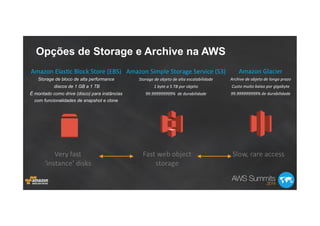

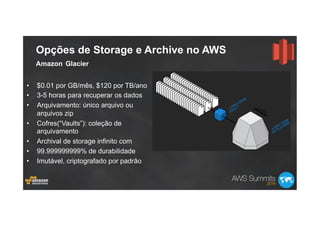

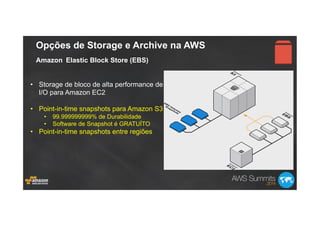

• Opções de Storage e Archive na AWS

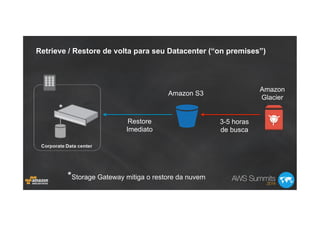

• Retrieve / Restore

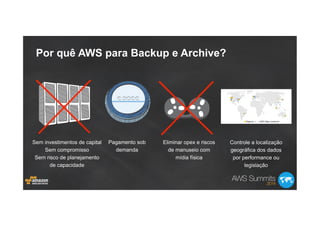

3. Por quê AWS para Backup e Archive?
Pagamento sob
demanda
Sem investimentos de capital
Sem compromisso
Sem risco de planejamento
de capacidade
Eliminar opex e riscos
de manuseio com
mídia física
Controle a localização
geográfica dos dados
por performance ou
legislação

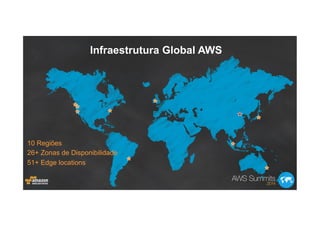

4. Infraestrutura Global AWS
10 Regiões
26+ Zonas de Disponibilidade
51+ Edge locations

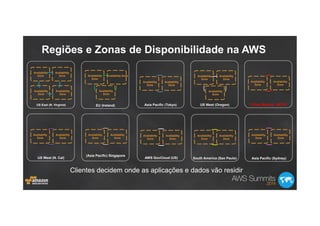

5. Regiões e Zonas de Disponibilidade na AWS
Clientes decidem onde as aplicações e dados vão residir
Asia Pacific (Tokyo) US West (Oregon)EU (Ireland)US East (N. Virginia)
US West (N. Cal)
(Asia Pacific) Singapore
AWS GovCloud (US) South America (Sao Paulo) Asia Pacific (Sydney)
Availability
Zone
Availability
Zone
Availability
Zone
Availability
Zone Availability
Zone
Availability
Zone
Availability Zone
Availability
Zone
Availability
Zone
Availability
Zone
Availability
Zone
Availability
Zone
Availability
Zone
Availability
Zone
Availability
Zone
Availability
Zone
Availability
Zone
Availability
Zone
Availability
Zone
Availability
Zone
China (Beijing - BETA)
Availability
Zone
Availability
Zone
Availability
Zone
Availability
Zone

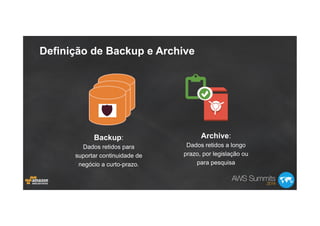

6. Archive:
Dados retidos a longo
prazo, por legislação ou
para pesquisa
Backup:
Dados retidos para
suportar continuidade de
negócio a curto-prazo.
Definição de Backup e Archive

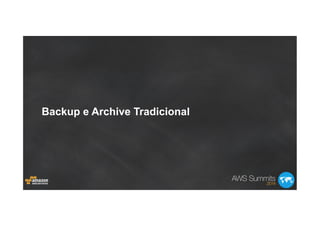

7. Backup e Archive Tradicional

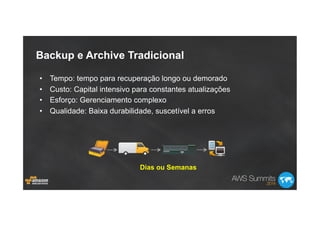

8. Backup e Archive Tradicional
• Tempo: tempo para recuperação longo ou demorado
• Custo: Capital intensivo para constantes atualizações
• Esforço: Gerenciamento complexo
• Qualidade: Baixa durabilidade, suscetível a erros
Dias ou Semanas

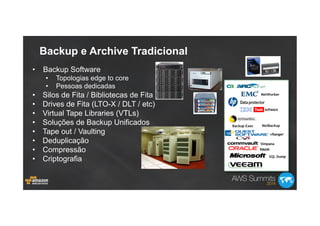

9. Backup e Archive Tradicional
• Backup Software
• Topologias edge to core
• Pessoas dedicadas
• Silos de Fita / Bibliotecas de Fita
• Drives de Fita (LTO-X / DLT / etc)
• Virtual Tape Libraries (VTLs)
• Soluções de Backup Unificados
• Tape out / Vaulting
• Deduplicação
• Compressão
• Criptografia

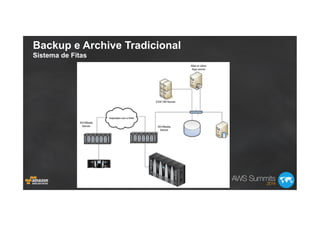

10. Backup e Archive Tradicional
Sistema de Fitas

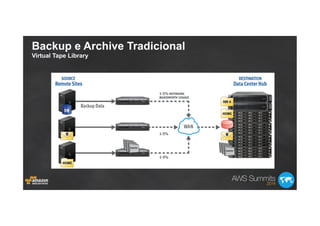

11. Backup e Archive Tradicional
Virtual Tape Library

12. Backup e Archive na Nuvem

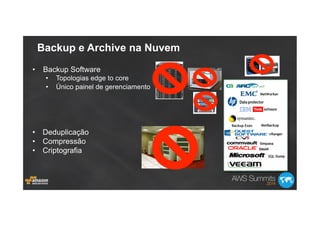

13. Backup e Archive na Nuvem
• Backup Software
• Topologias edge to core
• Único painel de gerenciamento
• Deduplicação
• Compressão
• Criptografia

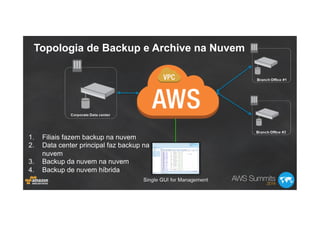

14. Topologia de Backup e Archive na Nuvem
1. Filiais fazem backup na nuvem
2. Data center principal faz backup na
nuvem
3. Backup da nuvem na nuvem
4. Backup de nuvem híbrida

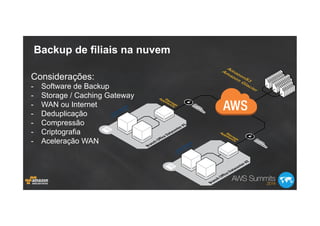

15. Backup de filiais na nuvem
Considerações:
- Software de Backup
- Storage / Caching Gateway
- WAN ou Internet
- Deduplicação
- Compressão
- Criptografia
- Aceleração WAN

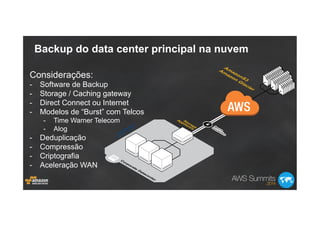

16. Backup do data center principal na nuvem
Considerações:
- Software de Backup
- Storage / Caching gateway
- Direct Connect ou Internet
- Modelos de “Burst” com Telcos
- Time Warner Telecom
- Alog
- Deduplicação
- Compressão
- Criptografia
- Aceleração WAN

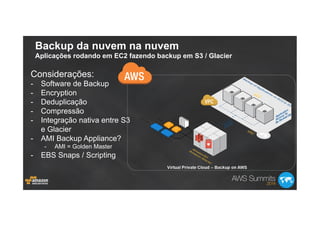

17. Backup da nuvem na nuvem
Aplicações rodando em EC2 fazendo backup em S3 / Glacier
Considerações:
- Software de Backup
- Encryption
- Deduplicação
- Compressão
- Integração nativa entre S3
e Glacier
- AMI Backup Appliance?
- AMI = Golden Master
- EBS Snaps / Scripting

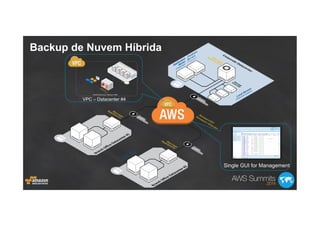

18. Backup de Nuvem Híbrida
VPC – Datacenter #4
Single GUI for Management

19. Gateway de Backup e Archive
integrado na nuvem

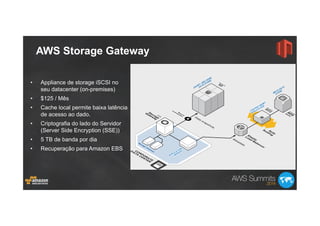

20. AWS Storage Gateway
• Appliance de storage iSCSI no
seu datacenter (on-premises)
• $125 / Mês
• Cache local permite baixa latência
de acesso ao dado.
• Criptografia do lado do Servidor
(Server Side Encryption (SSE))
• 5 TB de banda por dia
• Recuperação para Amazon EBS

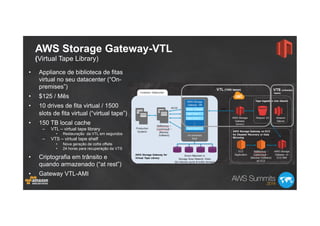

21. AWS Storage Gateway-VTL
(Virtual Tape Library)
• Appliance de biblioteca de fitas
virtual no seu datacenter (“On-
premises”)
• $125 / Mês
• 10 drives de fita virtual / 1500
slots de fita virtual (“virtual tape”)
• 150 TB local cache
– VTL – virtual tape library
• Restauração da VTL em segundos
– VTS – virtual tape shelf
• Nova geração de cofre offsite
• 24 horas para recuperação da VTS
• Criptografia em trânsito e
quando armazenado (“at rest”)
• Gateway VTL-AMI

22. Parceiros AWS para solução de backup e archive
Avere → S3-Glacier
AWS SGW → S3
AWS VTL → S3-Glacier
BridgeSTOR → S3-Glacier
CA Arcserve → S3
CA Mainframe → S3-Glacier
Commvault → S3-Glacier
Ctera → S3
Druva → S3
Oracle RMAN + OSB Module → S3
Panzura → S3
Riverbed Whitewater → S3-Glacier
Sonian → S3
Veeam → S3-Glacier
Zmanda → S3

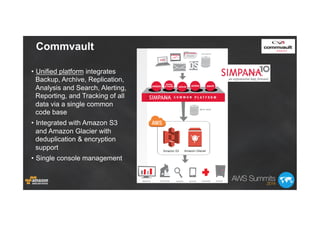

23. Commvault
• Unified platform integrates
Backup, Archive, Replication,
Analysis and Search, Alerting,
Reporting, and Tracking of all
data via a single common
code base
• Integrated with Amazon S3
and Amazon Glacier with
deduplication & encryption
support
• Single console management
Amazon S3 Amazon Glacier

24. Performance Platform
• Mauro Capellão
• Channel Sales Manager - Brasil
• May, 27th 2014

25. The New Riverbed
Products
Much broader
portfolio
Market
Huge market
opportunity for
growth beyond
$1 billion and
sustainability
Vision/Value
Application
Performance
Platform for
Location-
Independent
Computing –
strategic value that
no other company
can claim
Relevancy
Application
Performance is
strategic to
business
performance

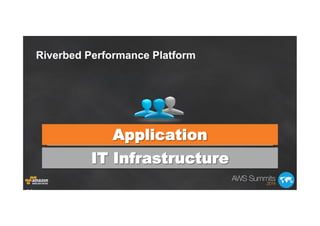

26. Riverbed Performance PlatformApplication
Riverbed Performance Platform
26
IT Infrastructure

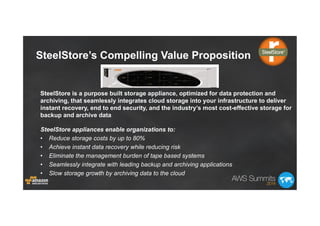

27. SteelStore’s Compelling Value Proposition
SteelStore is a purpose built storage appliance, optimized for data protection and
archiving, that seamlessly integrates cloud storage into your infrastructure to deliver
instant recovery, end to end security, and the industry’s most cost-effective storage for
backup and archive data
SteelStore appliances enable organizations to:
• Reduce storage costs by up to 80%
• Achieve instant data recovery while reducing risk
• Eliminate the management burden of tape based systems
• Seamlessly integrate with leading backup and archiving applications
• Slow storage growth by archiving data to the cloud

28. Cloud Service Provider
Cloud Storage
Backup
Server
0101010111011010
0101010111011010
0101010111011010
0101010111011010
0101010111011010
0101010111011010
0101010111011010
§ Inline dedupe shrinks storage 10-30x
§ Intelligent local cache keeps most recent data for fast restores
§ Encryption key stays safe in the data center
§ Riverbed WAN acceleration technology
§ Limitless storage
§ Secure, off-site storage
§ Flexible & elastic
§ Pay-for-use pricing
Optimized backup to cloud
Data Center
How It Works – Backup

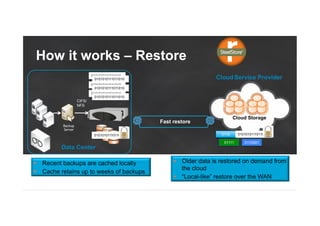

29. Cloud Service Provider
Cloud Storage
Data Center
Backup
Server
0101010111011010
0101010111011010
0101010111011010
0101010111011010
§ Recent backups are cached locally
§ Cache retains up to weeks of backups
§ Older data is restored on demand from
the cloud
§ “Local-like” restore over the WAN
Fast restore
010101011101101001100101010111011010
0101010111011010
0101010111011010
0101010111011010
01111 0110001
0110
From the customer perspective – it is just a simple local-like restore
010101011101101001010101110110100101010111011010
CIFS/
NFS
How it works – Restore

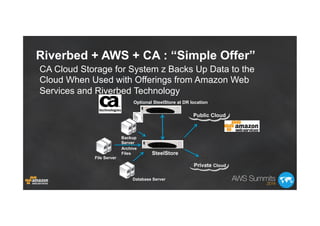

30. Riverbed + AWS + CA : “Simple Offer”
CA Cloud Storage for System z Backs Up Data to the
Cloud When Used with Offerings from Amazon Web
Services and Riverbed Technology
SteelStore
Backup
Server
Public Cloud
Private Cloud
Database Server
File Server
Archive
Files
X
Optional SteelStore at DR location

31. © 2014 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified, or distributed in whole or in part without the express consent of Amazon.com, Inc.
Everton Cardoso, Sr. Consultant Presales
CA Technologies

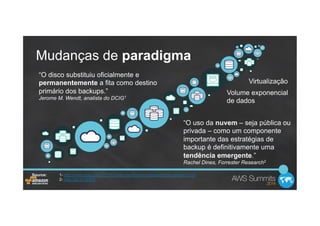

32. Source: 1- http://www.dcig.com/2013/03/disk-has-forever-replaced-tape-updated.html
2- http://bit.ly/1lW6ifr
“O disco substituiu oficialmente e
permanentemente a fita como destino
primário dos backups.”
Jerome M. Wendt, analista do DCIG1
“O uso da nuvem – seja pública ou
privada – como um componente
importante das estratégias de
backup é definitivamente uma
tendência emergente.”
Rachel Dines, Forrester Research2
Mudanças de paradigma
Virtualização
Volume exponencial
de dados

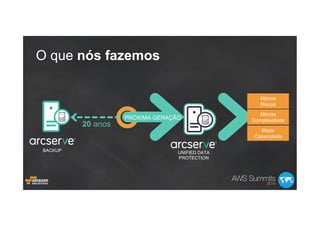

33. O que nós fazemos
20 anos
PRÓXIMA GERAÇÃO
Menos
Riscos
Menos
Complexidade
Maior
Capacidade
BACKUP UNIFIED DATA
PROTECTION

34. ESCRITÓRIO REMOTO / FILIAL
NUVENS PÚBLICAS E
PRIVADAS
PRIMARY SITE
SITE DE DR / DATACENTER REMOTO
BACKUP EM NUVEM
ALTA DISPONIBILIDADE EM NUVEM
VIRTUAL STANDBY REMOTO
SINCRONIZAÇÃO OFFLINE
STORAGE MULTI-TENANT
DASHBOARD GLOBAL
BACKUP DE NAS VIA NDMP
ARCHIVING DE DOCUMENTOS
BACKUP
EM FITA
BACKUP DE SERVIDORES FÍSICOS
BACKUP DE VMWARE E HYPER-V
REPLICAÇÃO
DEDUPLICAÇÃO
GLOBAL
MIGRAÇÃO P2V
PROTEÇÃO DE ESTAÇÕES
PROTEÇÃO DE SERVIDORES
RECUPERAÇÃO BARE METAL
BACKUP DE XEN SERVER
VIRTUAL STANDBY
ALTA-DISPONIBILIDADE
GERENCIAMENTO
CENTRALIZADO
REPLICAÇÃO
OTIMIZADA EM WAN
TESTE DE DR AUTOMATIZADO

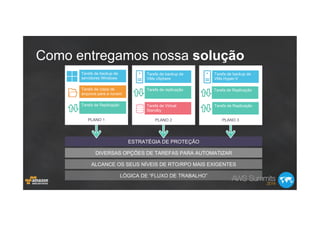

35. ESTRATÉGIA DE PROTEÇÃO
PLANO 2
Tarefa de backup de
VMs vSphere
Tarefa de Virtual
Standby
Tarefa de replicação
PLANO 1
Tarefa de backup de
servidores Windows
Tarefa de cópia de
arquivos para a nuvem
Tarefa de Replicação
PLANO 3
Tarefa de backup de
VMs Hyper-V
Tarefa de Replicação
Tarefa de Replicação
DIVERSAS OPÇÕES DE TAREFAS PARA AUTOMATIZAR
ALCANCE OS SEUS NÍVEIS DE RTO/RPO MAIS EXIGENTES
LÓGICA DE “FLUXO DE TRABALHO”
Como entregamos nossa solução

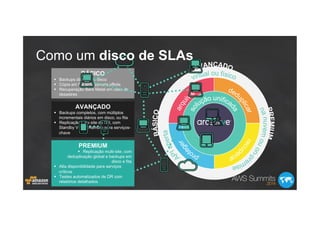

36. BÁSICO
§ Backups diários em disco
§ Cópia em fita armazenada offsite
§ Recuperação Bare Metal em caso de
desastres
AVANÇADO
§ Backups completos, com múltiplos
incrementais diários em disco, ou fita
§ Replicação para site de DR, com
Standby Virtual Remoto para serviços-
chave
PREMIUM
§ Replicação multi-site, com
deduplicação global e backups em
disco e fita
§ Alta disponibilidade para serviços
críticos
§ Testes automatizados de DR com
relatórios detalhados
Como um disco de SLAs

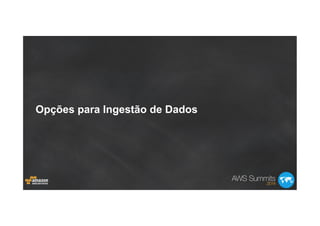

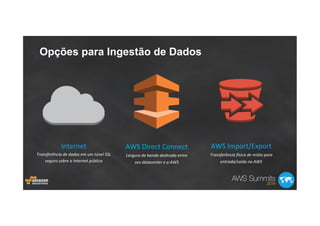

38. Opções para Ingestão de Dados

39. Opções para Ingestão de Dados
AWS
Direct
Connect
Largura
de
banda
dedicada
entre
seu
datacenter
e
a
AWS
Internet
Transferência
de
dados
em
um
túnel
SSL
seguro
sobre
a
Internet
pública
AWS
Import/Export
Transferência
;sica
de
mídia
para
entrada/saída
na
AWS

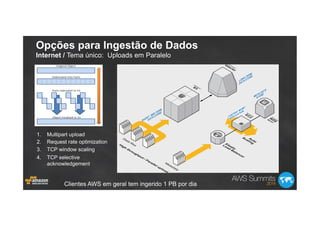

40. Opções para Ingestão de Dados
Internet / Tema único: Uploads em Paralelo
1. Multipart upload
2. Request rate optimization
3. TCP window scaling
4. TCP selective
acknowledgement
Clientes AWS em geral tem ingerido 1 PB por dia

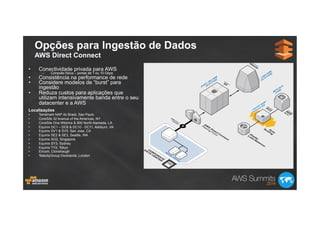

41. Opções para Ingestão de Dados
AWS Direct Connect
• Conectividade privada para AWS
– Conexão física – portas de 1 ou 10 Gbps
• Consistência na performance de rede
• Considere modelos de “burst” para
ingestão
• Reduza custos para aplicações que
utilizam intensivamente banda entre o seu
datacenter e a AWS
Localizações
• Terremark NAP do Brasil, Sao Paulo
• CoreSite 32 Avenue of the Americas, NY
• CoreSite One Wilshire & 900 North Alameda, LA
• Equinix DC1 – DC6 & DC10 - DC11, Ashburn, VA
• Equinix SV1 & SV5, San Jose, CA
• Equinix SE2 & SE3, Seattle, WA
• Equinix SG2, Singapore
• Equinix SY3, Sydney
• Equinix TY2, Tokyo
• Eircom, Clonshaugh
• TelecityGroup Docklands, London

42. Opções para Ingestão de Dados
AWS Import/Export
• Mova rapidamente dados
para dentro ou fora da AWS
• Dispositivos de portáteis de
armazenamento enviados
para AWS
• Suporta
– Amazon EBS
– Amazon S3
– Amazon Glacier
• Casos de Uso
– Migração de dados inicial
– Distribuição de conteúdo por
dispositivos portáteis
– Disaster recovery (Recuperação de
desastres)

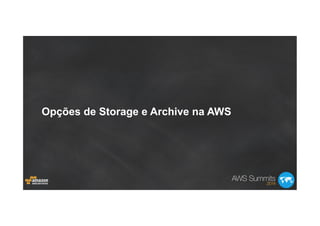

43. Opções de Storage e Archive na AWS

44. Opções de Storage e Archive na AWS
Amazon
Simple
Storage
Service
(S3)
Storage
de
objeto
de
alta
escalabilidade
1
byte
a
5
TB
por
objeto
99.999999999%
de
durabilidade
Amazon
Elas=c
Block
Store
(EBS)
Storage de bloco de alta performance
discos de 1 GB a 1 TB
É montado como drive (disco) para instâncias
com funcionalidades de snapshot e clone
Amazon
Glacier
Archive
de
objeto
de
longo
prazo
Custo
muito
baixo
por
gigabyte
99.999999999%
de
durabilidade

45. Opções de Storage e Archive na AWS
Amazon Elastic Block Store (EBS)
• Storage de bloco de alta performance de
I/O para Amazon EC2
• Point-in-time snapshots para Amazon S3
• 99.999999999% de Durabilidade
• Software de Snapshot é GRATUÍTO
• Point-in-time snapshots entre regiões

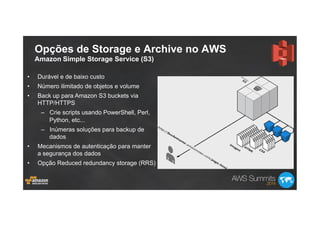

46. Opções de Storage e Archive no AWS
Amazon Simple Storage Service (S3)
• Durável e de baixo custo
• Número ilimitado de objetos e volume
• Back up para Amazon S3 buckets via
HTTP/HTTPS
– Crie scripts usando PowerShell, Perl,
Python, etc...
– Inúmeras soluções para backup de
dados
• Mecanismos de autenticação para manter
a segurança dos dados
• Opção Reduced redundancy storage (RRS)

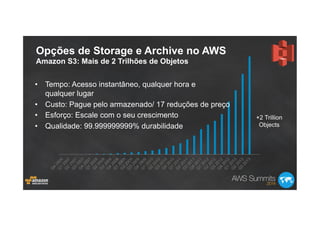

47. Opções de Storage e Archive no AWS
Amazon S3: Mais de 2 Trilhões de Objetos
• Tempo: Acesso instantâneo, qualquer hora e
qualquer lugar
• Custo: Pague pelo armazenado/ 17 reduções de preço
• Esforço: Escale com o seu crescimento
• Qualidade: 99.999999999% durabilidade
+2 Trillion
Objects

48. Opções de Storage e Archive no AWS
Amazon Glacier
• $0.01 por GB/mês, $120 por TB/ano
• 3-5 horas para recuperar os dados
• Arquivamento: único arquivo ou
arquivos zip
• Cofres(“Vaults”): coleção de
arquivamento
• Archival de storage infinito com
• 99.999999999% de durabilidade
• Imutável, criptografado por padrão

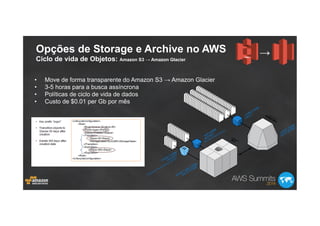

49. Opções de Storage e Archive no AWS
Ciclo de vida de Objetos: Amazon S3 → Amazon Glacier
→
• Move de forma transparente do Amazon S3 → Amazon Glacier
• 3-5 horas para a busca assíncrona
• Políticas de ciclo de vida de dados
• Custo de $0.01 per Gb por mês

50. Retrieve / Restore

51. Retrieve / Restore de volta para seu Datacenter (“on premises”)
Amazon
Glacier
Amazon S3
3-5 horas
de busca
Restore
Imediato
*Storage Gateway mitiga o restore da nuvem

52. Restore in AWS

53. Restore in AWS

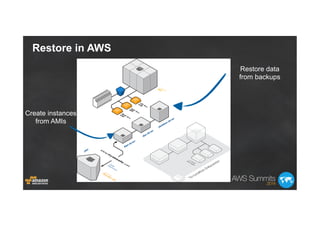

54. Create instances
from AMIs
Restore data
from backups
Restore in AWS

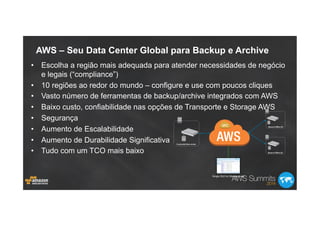

55. AWS – Seu Data Center Global para Backup e Archive
• Escolha a região mais adequada para atender necessidades de negócio
e legais (“compliance”)
• 10 regiões ao redor do mundo – configure e use com poucos cliques
• Vasto número de ferramentas de backup/archive integrados com AWS
• Baixo custo, confiabilidade nas opções de Transporte e Storage AWS
• Segurança
• Aumento de Escalabilidade
• Aumento de Durabilidade Significativa
• Tudo com um TCO mais baixo

56. Como ganhar flexibilidade em um Datacenter
Dinâmico com Cloud Storage for Mainframe
Uma parceria da ca, AWS e Riverbed
Denis Pereira
Diretor de Pré-Vendas das Soluções Mainframe,
CA Technologies
Please
necess
needles
and ton

57. Dynamic Data Center: Business Solutions on Demand
Bring Your
Own Device
BYOD
Java
Experiência do
Usuário
Linux no
System z
System z
Cloud
Entrega
contínua de
Aplicações
Big Data
Análise
Preditiva

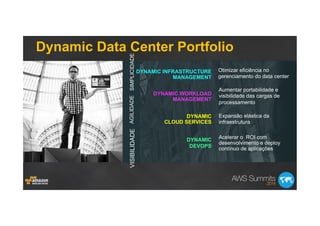

58. Dynamic Data Center Portfolio
VISIBILIDADEAGILIDADESIMPLICIDADE
DYNAMIC
CLOUD SERVICES
DYNAMIC WORKLOAD
MANAGEMENT
DYNAMIC INFRASTRUCTURE
MANAGEMENT
DYNAMIC
DEVOPS
Expansão elástica da
infraestrutura
Acelerar o ROI com
desenvolvimento e deploy
contínuo de aplicações
Aumentar portabilidade e
visibilidade das cargas de
processamento
Otimizar eficiência no
gerenciamento do data center

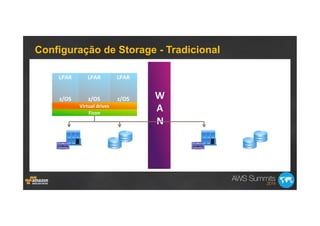

59. W
A
N
LPAR
z/OS
LPAR
z/OS
LPAR
z/OS
Ficon
Virtual
drives
Tape
Library
PRIMARY
3390
DASD
Subsystem
Volser
Ranges
VV0000-­‐VV4999
Tape
Library
DUPLEX
3390
DASD
Subsystem
(Mirror)
Volser
Ranges
VV0000-­‐VV4999
Configuração de Storage - Tradicional

60. CA Cloud Storage for System z - Arquitetura
CA
ctc
osa
Virtual
drives
LPAR
VM
zLinux
LPAR
zOS
XE61
SVT1
LPAR
zOS
XE72
SVT1
Mount
Point
1:
VOLSER
Range:
VV0000-­‐VV9999
Riverbed
Storage
VOLSER
Range:
VV0000-­‐VV9999
Amazon
S3
or
Amazon
Glacier
Compression
&
EncrypXon
W
A
N
CA-VTAPE

61. Melhorando operações de Storage no System z, na
nuvem
A união da solução CA Cloud Storage for System z, com Amazon Web
Services (AWS) e o appliance da Riverbed Whitewater™, possibilita a
redução de custos de armazenamento na plataforma mainframe,
reduzindo a centavos de dolar por gigabyte armazenado na nuvem.

62. Redução de custos de armazenamento - MF
• Redução de custos
• Aumento de flexibilidade
• Redução de complexidade
Custos na ordem de centavos de US$ por Gigabyte
§ Capacidade on-demand
§ Aumento de velocidade
§ Grande integração
Benefícios Características

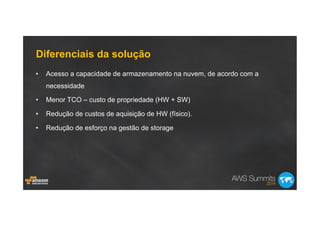

63. Diferenciais da solução
• Acesso a capacidade de armazenamento na nuvem, de acordo com a
necessidade
• Menor TCO – custo de propriedade (HW + SW)
• Redução de custos de aquisição de HW (físico).
• Redução de esforço na gestão de storage

64. Resumo…
1
Inovação
!
Solução
de
storage
mainframe
na
nuvem:
redução
de
custos,
proteção
de
dados
e
facilidade
de
gerenciamento

65. Enterprise Solutions Architect
gricardo@amazon.com
Ricardo Lui Geh
Sr. Consultant, Presales
everton.cardoso@ca.com
Everton Cardoso
Channel Sales Manager – Brazil
mauro.capellao@riverbed.com
Mauro Capellão
Backup e Archiving na nuvem AWS
Diretor de Pré-vendas Mainframe
denis.pereira@ca.com
Denis Pereira

66. © 2014 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified, or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2014 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified, or distributed in whole or in part without the express consent of Amazon.com, Inc.
Ricardo Lui Geh, Enterprise Solutions Architect
Backup e Archiving na nuvem AWS
