1. CA Cloud Storage for System z
Denis Pereira
Diretor de Pré Vendas – Mainframe – CA
denis.pereira@ca.com
Ari Dias
Partner Solutions Architect - AWS
arineto@amazon.com

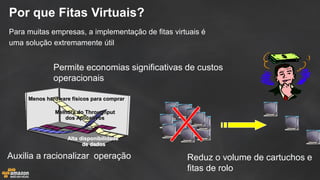

2. Para muitas empresas, a implementação de fitas virtuais é
uma solução extremamente útil
Por que Fitas Virtuais?
Permite economias significativas de custos
operacionais
Menos hardware físicos para comprar
Melhora do Throughput
dos Aplicativos
Alta disponibilidade
de dados
Auxilia a racionalizar operação Reduz o volume de cartuchos e
fitas de rolo

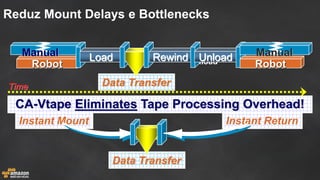

3. Data Transfer
Reduz Mount Delays e Bottlenecks
Data Transfer
Unload
Instant Mount
Instant Return
CA-Vtape Eliminates Tape Processing Overhead!
Robot
Manual
Load
Rewind
Unload
Time
Robot
Manual

4. Uso Tradicional de Fitas / Cartuchos Aplicação Aplicação Aplicação Aplicação Aplicação

5. O que é CA Vtape?
CA Vtape é uma sistema de virtualização de fita em disco (CACHE)
CA Vtape é um produto totalmente orientado a software e não dependente de hardware
CA Vtape é escalável, sem custo adicional de hardware. Utiliza os recursos de hardware existentes.

6. CA-Vtape Virtual Tape System - Arquitetura
Aplicação
Aplicação
Aplicação
Aplicação
Aplicação
Backstore
Engine
O CACHE é
comprimido

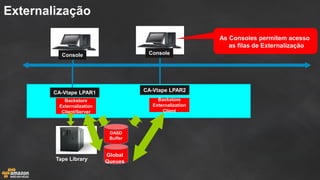

7. Externalização
DASD
Buffer
Console
Backstore
Externalization
Client/Server
Backstore
Externalization
Client
Console
CA-Vtape LPAR1
CA-Vtape LPAR2
Tape Library
Global Queues
As Consoles permitem acesso as filas de Externalização

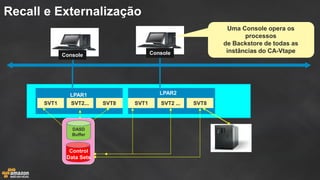

8. Console
SVT1
Console
LPAR1
LPAR2
SVT2...
SVT8
SVT1
SVT2 ...
SVT8
Uma Console opera os processos de Backstore de todas as instâncias do CA-Vtape
DASD
Buffer
Control
Data Sets
Recall e Externalização

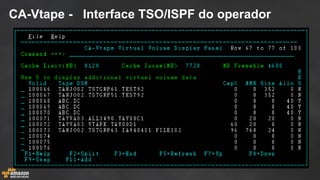

9. CA-Vtape - Interface TSO/ISPF do operador

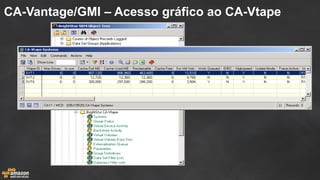

10. CA-Vantage/GMI – Acesso gráfico ao CA-Vtape

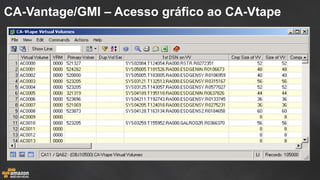

11. CA-Vantage/GMI – Acesso gráfico ao CA-Vtape

12. Benefícios:
 Suporta processador zIIP :
Reduz o tempo de utilização de CPU .
Libera ciclos de CPU para outras tarefas.
Permite criar ambiente de fitas virtuais a partir de qualquer combinação de disco de mainframe e fitas, utilizando os recursos existentes.
Solução independente de Hardware
Fácil de usar e implementar.

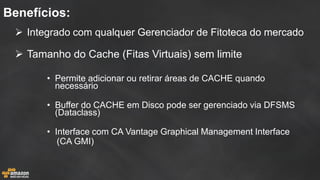

13. Integrado com qualquer Gerenciador de Fitoteca do mercado
Tamanho do Cache (Fitas Virtuais) sem limite
•Permite adicionar ou retirar áreas de CACHE quando necessário
•Buffer do CACHE em Disco pode ser gerenciado via DFSMS (Dataclass)
•Interface com CA Vantage Graphical Management Interface
(CA GMI)
Benefícios:

14. CA VTAPE :
Range de VOLSER:
VV0000-VV9999
CTC
OSA
Virtual drives
LPAR
VM
z/Linux
LPAR z/OS
LPAR
z/OS
LPAR
z/OS
Range de VOLSER :
VV0000-VV9999
Amazon S3 ou
Amazon Glacier
Compressão
& Criptografia
W
A
N
92TB
CA Cloud Storage for System z Overview da Solução
AMBIENTE MAINFRAME
CA VTAPE

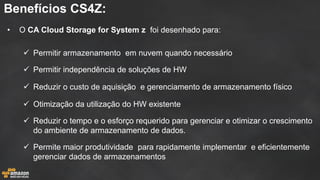

15. Benefícios CS4Z:
•O CA Cloud Storage for System z foi desenhado para:
Permitir armazenamento em nuvem quando necessário
Permitir independência de soluções de HW
Reduzir o custo de aquisição e gerenciamento de armazenamento físico
Otimização da utilização do HW existente
Reduzir o tempo e o esforço requerido para gerenciar e otimizar o crescimento do ambiente de armazenamento de dados.
Permite maior produtividade para rapidamente implementar e eficientemente gerenciar dados de armazenamentos

16. AWS Storage and Archive Options
Amazon Simple Storage Service (S3)
Highly scalable object storage
1 byte to 5 TB in size
99.999999999% durability
Amazon Elastic Block Store (EBS)
High-performance block storage device
1 GB to 1 TB in size
Mount as drives to instances with snapshot/cloning functionalities
Amazon Glacier
Long-term object archive
Extremely low cost per gigabyte
99.999999999% durability

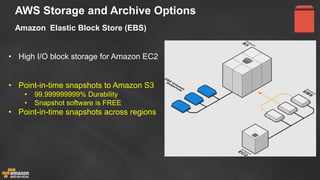

17. AWS Storage and Archive Options Amazon Elastic Block Store (EBS)
•High I/O block storage for Amazon EC2
•Point-in-time snapshots to Amazon S3
•99.999999999% Durability
•Snapshot software is FREE
•Point-in-time snapshots across regions

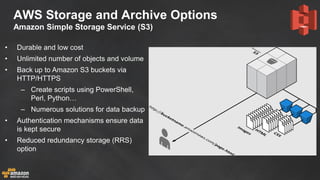

18. AWS Storage and Archive Options Amazon Simple Storage Service (S3)
•Durable and low cost
•Unlimited number of objects and volume
•Back up to Amazon S3 buckets via HTTP/HTTPS
–Create scripts using PowerShell, Perl, Python…
–Numerous solutions for data backup
•Authentication mechanisms ensure data is kept secure
•Reduced redundancy storage (RRS) option

19. AWS Storage and Archive Options Amazon S3: Over 2 Trillion Total Objects
•Time: Instant access, any time, any where
•Money: Pay for what you store / 17 price reductions
•Effort: Scales as you grow
•Quality: 99.999999999% durability
+2 Trillion Objects

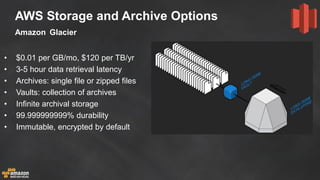

20. AWS Storage and Archive Options Amazon Glacier
•$0.01 per GB/mo, $120 per TB/yr
•3-5 hour data retrieval latency
•Archives: single file or zipped files
•Vaults: collection of archives
•Infinite archival storage
•99.999999999% durability
•Immutable, encrypted by default

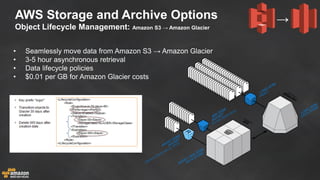

21. AWS Storage and Archive Options Object Lifecycle Management: Amazon S3 → Amazon Glacier
•Seamlessly move data from Amazon S3 → Amazon Glacier
•3-5 hour asynchronous retrieval
•Data lifecycle policies
•$0.01 per GB for Amazon Glacier costs
→

22. Obrigado!
