O documento discute os fundamentos da comunicação de dados e estrutura física de redes. Ele explica como os dados são transmitidos através de conexões de banda larga e componentes como fibra ótica. Também descreve elementos de rede como roteadores, switches e hubs, além de tipos de redes como LAN, WAN, MAN e sem fio.

1. Turma: 2503-B Aula: 10 Pág: 10 a 17 Data: 18-jan-12
xxxxxx 4 10-17 15/09/2014
Instrutor: Ricardo Paladini Matos
Elielso Dias
Estrutura Física
• Fundamentos da comunicação de dados
• Transmissão de dados
• Infra estrutura de rede
• Arquitetura de rede
• Quando começou
• Redes, LAN, WAN, MAN e Wireless
turmascedaspybsl@gmail.com

2. Turma: 2503-B Aula: 10 Pág: 10 a 17 Data: 18-jan-12
xxxxxx 4 10-17 15/09/2014
Instrutor: Ricardo Paladini Matos
Elielso Dias
FUNDAMENTOS DA COMUNICAÇÃO DE DADOS
Navegamos pela internet,
fazemos downloads de
músicas, filmes, software,
textos. Todas estas
atividades são possíveis
graças a um sistema de
transferência de dados.

3. Turma: 2503-B Aula: 10 Pág: 10 a 17 Data: 18-jan-12
xxxxxx 4 10-17 15/09/2014
Instrutor: Ricardo Paladini Matos
Elielso Dias

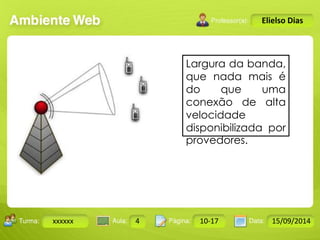

Largura da banda,
que nada mais é
do que uma
conexão de alta
velocidade
disponibilizada por
provedores.

4. Turma: 2503-B Aula: 10 Pág: 10 a 17 Data: 18-jan-12
xxxxxx 4 10-17 15/09/2014
Instrutor: Ricardo Paladini Matos
Elielso Dias

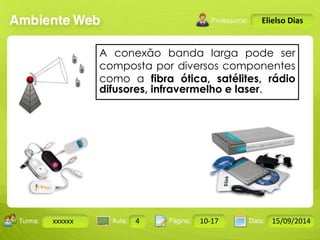

A conexão banda larga pode ser
composta por diversos componentes
como a fibra ótica, satélites, rádio
difusores, infravermelho e laser.

5. Turma: 2503-B Aula: 10 Pág: 10 a 17 Data: 18-jan-12
xxxxxx 4 10-17 15/09/2014
Instrutor: Ricardo Paladini Matos
Elielso Dias

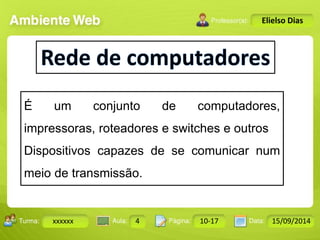

É um conjunto de computadores,
impressoras, roteadores e switches e outros
Dispositivos capazes de se comunicar num
meio de transmissão.

6. Turma: 2503-B Aula: 10 Pág: 10 a 17 Data: 18-jan-12
xxxxxx 4 10-17 15/09/2014
Instrutor: Ricardo Paladini Matos
Elielso Dias

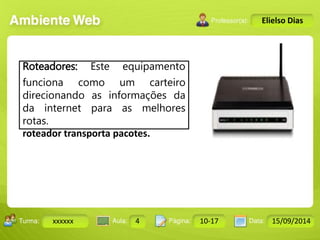

Roteadores: Este equipamento
funciona como um carteiro
direcionando as informações da
da internet para as melhores
rotas.
roteador transporta pacotes.

7. Turma: 2503-B Aula: 10 Pág: 10 a 17 Data: 18-jan-12
xxxxxx 4 10-17 15/09/2014
Instrutor: Ricardo Paladini Matos
Elielso Dias

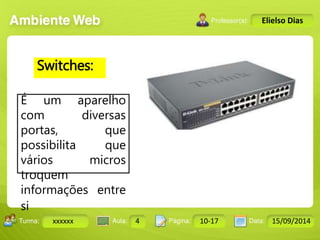

Switches:
É um aparelho
com diversas
portas, que
possibilita que
vários micros
troquem
informações entre
si

8. Turma: 2503-B Aula: 10 Pág: 10 a 17 Data: 18-jan-12
xxxxxx 4 10-17 15/09/2014
Instrutor: Ricardo Paladini Matos
Elielso Dias

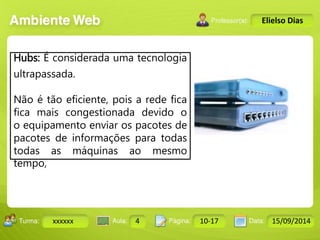

Hubs: É considerada uma tecnologia
ultrapassada.
Não é tão eficiente, pois a rede fica
fica mais congestionada devido o
o equipamento enviar os pacotes de
pacotes de informações para todas
todas as máquinas ao mesmo
tempo,

9. Turma: 2503-B Aula: 10 Pág: 10 a 17 Data: 18-jan-12
xxxxxx 4 10-17 15/09/2014
Instrutor: Ricardo Paladini Matos
Elielso Dias

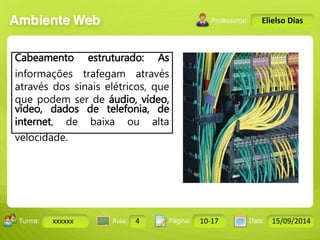

Cabeamento estruturado: As
informações trafegam através
através dos sinais elétricos, que
que podem ser de áudio, vídeo,
vídeo, dados de telefonia, de
internet, de baixa ou alta
velocidade.

10. Turma: 2503-B Aula: 10 Pág: 10 a 17 Data: 18-jan-12
xxxxxx 4 10-17 15/09/2014
Instrutor: Ricardo Paladini Matos
Elielso Dias
Cabeamento
desestruturado

11. Turma: 2503-B Aula: 10 Pág: 10 a 17 Data: 18-jan-12
xxxxxx 4 10-17 15/09/2014
Instrutor: Ricardo Paladini Matos
Elielso Dias

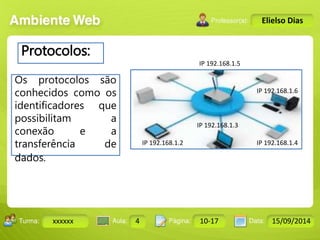

Protocolos:
Os protocolos são
conhecidos como os
identificadores que
possibilitam a
conexão e a
transferência de
dados.
IP 192.168.1.2
IP 192.168.1.3
IP 192.168.1.4
IP 192.168.1.5
IP 192.168.1.6

12. Turma: 2503-B Aula: 10 Pág: 10 a 17 Data: 18-jan-12
xxxxxx 4 10-17 15/09/2014
Instrutor: Ricardo Paladini Matos
Elielso Dias

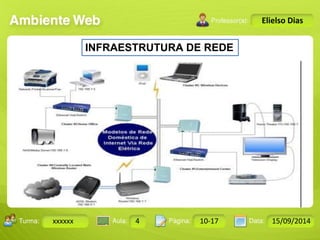

INFRAESTRUTURA DE REDE

13. Turma: 2503-B Aula: 10 Pág: 10 a 17 Data: 18-jan-12
xxxxxx 4 10-17 15/09/2014
Instrutor: Ricardo Paladini Matos
Elielso Dias
REDES LAN, WAN, MAN E WIRELESS
LAN: Atualmente é o
tipo de rede mais
conhecido,
principalmente depois
depois do surgimento
surgimento das Lan
houses.

14. Turma: 2503-B Aula: 10 Pág: 10 a 17 Data: 18-jan-12
xxxxxx 4 10-17 15/09/2014
Instrutor: Ricardo Paladini Matos
Elielso Dias

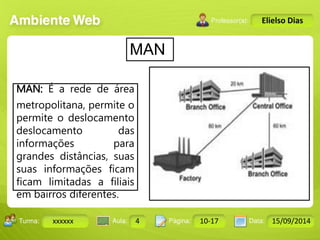

MAN
MAN: É a rede de área
metropolitana, permite o
permite o deslocamento
deslocamento das
informações para
grandes distâncias, suas
suas informações ficam
ficam limitadas a filiais
em bairros diferentes.

15. Turma: 2503-B Aula: 10 Pág: 10 a 17 Data: 18-jan-12
xxxxxx 4 10-17 15/09/2014
Instrutor: Ricardo Paladini Matos
Elielso Dias

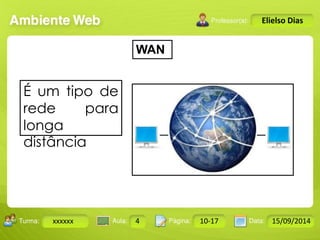

WAN
É um tipo de
rede para
longa
distância

16. Turma: 2503-B Aula: 10 Pág: 10 a 17 Data: 18-jan-12
xxxxxx 4 10-17 15/09/2014
Instrutor: Ricardo Paladini Matos
Elielso Dias

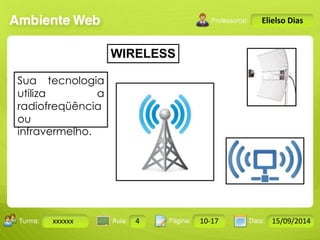

WIRELESS
Sua tecnologia
utiliza a
radiofreqüência
ou
infravermelho.

17. Turma: 2503-B Aula: 10 Pág: 10 a 17 Data: 18-jan-12
xxxxxx 4 10-17 15/09/2014
Instrutor: Ricardo Paladini Matos
Elielso Dias

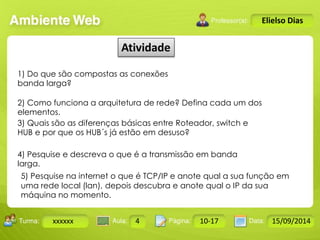

Atividade
1) Do que são compostas as conexões
banda larga?
2) Como funciona a arquitetura de rede? Defina cada um dos
elementos.
3) Quais são as diferenças básicas entre Roteador, switch e
HUB e por que os HUB´s já estão em desuso?
4) Pesquise e descreva o que é a transmissão em banda
larga.
5) Pesquise na internet o que é TCP/IP e anote qual a sua função em
uma rede local (lan), depois descubra e anote qual o IP da sua
máquina no momento.

18. Turma: 2503-B Aula: 10 Pág: 10 a 17 Data: 18-jan-12
xxxxxx 4 10-17 15/09/2014
Instrutor: Ricardo Paladini Matos
Elielso Dias

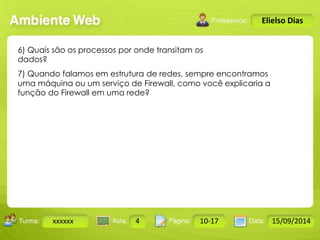

6) Quais são os processos por onde transitam os
dados?
7) Quando falamos em estrutura de redes, sempre encontramos
uma máquina ou um serviço de Firewall, como você explicaria a
função do Firewall em uma rede?

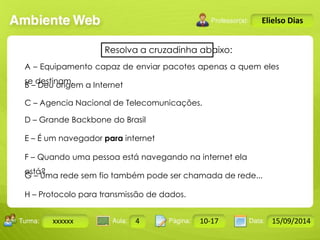

19. A – Equipamento capaz de enviar pacotes apenas a quem eles
se destinam.
B – Deu origem a Internet
C – Agencia Nacional de Telecomunicações.
D – Grande Backbone do Brasil
E – É um navegador para internet
F – Quando uma pessoa está navegando na internet ela
está?
G – Uma rede sem fio também pode ser chamada de rede...
Turma: 2503-B Aula: 10 Pág: 10 a 17 Data: 18-jan-12
xxxxxx 4 10-17 15/09/2014
Instrutor: Ricardo Paladini Matos
Elielso Dias
Resolva a cruzadinha abaixo:
H – Protocolo para transmissão de dados.

20. Turma: 2503-B Aula: 10 Pág: 10 a 17 Data: 18-jan-12
xxxxxx 4 10-17 15/09/2014
Instrutor: Ricardo Paladini Matos
Elielso Dias

21. Atividade 3
Turma: 2503-B Aula: 10 Pág: 10 a 17 Data: 18-jan-12
xxxxxx 4 10-17 15/09/2014
Instrutor: Ricardo Paladini Matos
Elielso Dias

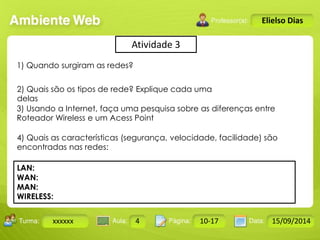

1) Quando surgiram as redes?
2) Quais são os tipos de rede? Explique cada uma
delas
3) Usando a Internet, faça uma pesquisa sobre as diferenças entre
Roteador Wireless e um Acess Point
4) Quais as características (segurança, velocidade, facilidade) são
encontradas nas redes:
LAN:
WAN:
MAN:
WIRELESS:
