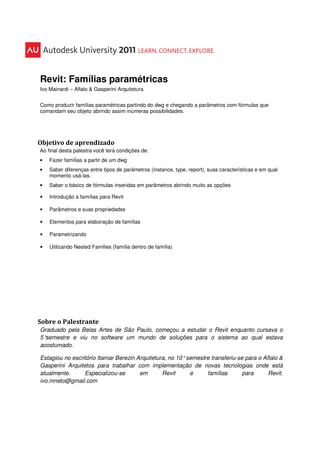

1. Revit: Famílias paramétricas
Ivo Mainardi – Aflalo & Gasperini Arquitetura
Como produzir famílias paramétricas partindo do dwg e chegando a parâmetros com fórmulas que
comandam seu objeto abrindo assim inúmeras possibilidades.
Objetivo de aprendizado
Ao final desta palestra você terá condições de:
•
Fazer famílias a partir de um dwg
•
Saber diferenças entre tipos de parâmetros (instance, type, report), suas características e em qual
momento usá-las.
•
Saber o básico de fórmulas inseridas em parâmetros abrindo muito as opções
•
Introdução a famílias para Revit
•
Parâmetros e suas propriedades
•
Elementos para elaboração de famílias
•
Parametrizando
•
Utilizando Nested Families (família dentro de família)
Sobre o Palestrante
Graduado pela Belas Artes de São Paulo, começou a estudar o Revit enquanto cursava o
5°
semestre e viu no software um mundo de soluções para o sistema ao qual estava
acostumado.
Estagiou no escritório Itamar Berezin Arquitetura, no 10° semestre transferiu-se para o Aflalo &
Gasperini Arquitetos para trabalhar com implementação de novas tecnologias onde está
atualmente.
Especializou-se
em
Revit
e
famílias
para
Revit.
ivo.mneto@gmail.com

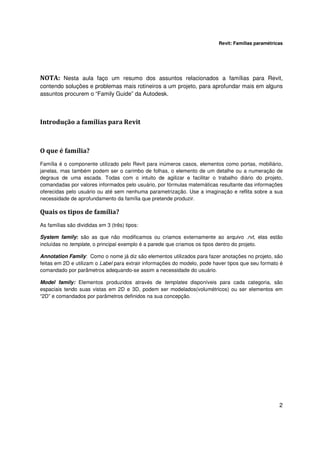

2. Revit: Famílias paramétricas
NOTA: Nesta aula faço um resumo dos assuntos relacionados a famílias para Revit,
contendo soluções e problemas mais rotineiros a um projeto, para aprofundar mais em alguns
assuntos procurem o “Family Guide” da Autodesk.
Introdução a famílias para Revit
O que é família?
Família é o componente utilizado pelo Revit para inúmeros casos, elementos como portas, mobiliário,
janelas, mas também podem ser o carimbo de folhas, o elemento de um detalhe ou a numeração de
degraus de uma escada. Todas com o intuito de agilizar e facilitar o trabalho diário do projeto,
comandadas por valores informados pelo usuário, por fórmulas matemáticas resultante das informações
oferecidas pelo usuário ou até sem nenhuma parametrização. Use a imaginação e reflita sobre a sua
necessidade de aprofundamento da família que pretende produzir.
Quais os tipos de família?
As famílias são divididas em 3 (três) tipos:
System family: são as que não modificamos ou criamos externamente ao arquivo .rvt, elas estão
incluídas no template, o principal exemplo é a parede que criamos os tipos dentro do projeto.
Annotation Family: Como o nome já diz são elementos utilizados para fazer anotações no projeto, são
feitas em 2D e utilizam o Label para extrair informações do modelo, pode haver tipos que seu formato é
comandado por parâmetros adequando-se assim a necessidade do usuário.
Model family: Elementos produzidos através de templates disponíveis para cada categoria, são
espaciais tendo suas vistas em 2D e 3D, podem ser modelados(volumétricos) ou ser elementos em
“2D” e comandados por parâmetros definidos na sua concepção.
2

3. Revit: Famílias paramétricas

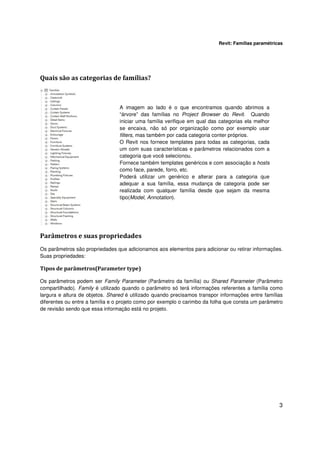

Quais são as categorias de famílias?
A imagem ao lado é o que encontramos quando abrimos a
“árvore” das famílias no Project Browser do Revit. Quando
iniciar uma família verifique em qual das categorias ela melhor
se encaixa, não só por organização como por exemplo usar
filters, mas também por cada categoria conter próprios.
O Revit nos fornece templates para todas as categorias, cada
um com suas características e parâmetros relacionados com a
categoria que você selecionou.
Fornece também templates genéricos e com associação a hosts
como face, parede, forro, etc.
Poderá utilizar um genérico e alterar para a categoria que
adequar a sua família, essa mudança de categoria pode ser
realizada com qualquer família desde que sejam da mesma
tipo(Model, Annotation).
Parâmetros e suas propriedades
Os parâmetros são propriedades que adicionamos aos elementos para adicionar ou retirar informações.
Suas propriedades:
Tipos de parâmetros(Parameter type)
Os parâmetros podem ser Family Parameter (Parâmetro da família) ou Shared Parameter (Parâmetro
compartilhado). Family é utilizado quando o parâmetro só terá informações referentes a família como
largura e altura de objetos. Shared é utilizado quando precisamos transpor informações entre famílias
diferentes ou entre a família e o projeto como por exemplo o carimbo da folha que consta um parâmetro
de revisão sendo que essa informação está no projeto.
3

4. Revit: Famílias paramétricas

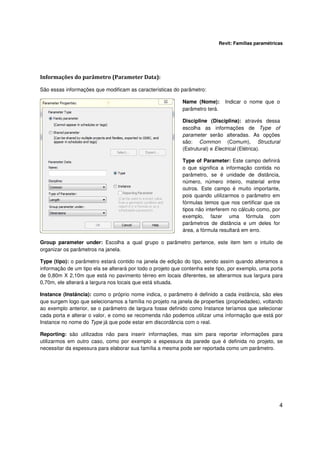

Informações do parâmetro (Parameter Data):
São essas informações que modificam as características do parâmetro:
Name (Nome):
parâmetro terá.
Indicar o nome que o
Discipline (Disciplina): através dessa
escolha as informações de Type of
parameter serão alteradas. As opções
são: Common (Comum), Structural
(Estrutural) e Electrical (Elétrica).
Type of Parameter: Este campo definirá
o que significa a informação contida no
parâmetro, se é unidade de distância,
número, número inteiro, material entre
outros. Este campo é muito importante,
pois quando utilizarmos o parâmetro em
fórmulas temos que nos certificar que os
tipos não interferem no cálculo como, por
exemplo, fazer uma fórmula com
parâmetros de distância e um deles for
área, a fórmula resultará em erro.
Group parameter under: Escolha a qual grupo o parâmetro pertence, este item tem o intuito de
organizar os parâmetros na janela.
Type (tipo): o parâmetro estará contido na janela de edição do tipo, sendo assim quando alteramos a
informação de um tipo ela se alterará por todo o projeto que contenha este tipo, por exemplo, uma porta
de 0,80m X 2,10m que está no pavimento térreo em locais diferentes, se alterarmos sua largura para
0,70m, ele alterará a largura nos locais que está situada.
Instance (Instância): como o próprio nome indica, o parâmetro é definido a cada instância, são eles
que surgem logo que selecionamos a família no projeto na janela de properties (propriedades), voltando
ao exemplo anterior, se o parâmetro de largura fosse definido como Instance teríamos que selecionar
cada porta e alterar o valor, e como se recomenda não podemos utilizar uma informação que está por
Instance no nome do Type já que pode estar em discordância com o real.
Reporting: são utilizados não para inserir informações, mas sim para reportar informações para
utilizarmos em outro caso, como por exemplo a espessura da parede que é definida no projeto, se
necessitar da espessura para elaborar sua família a mesma pode ser reportada como um parâmetro.
4

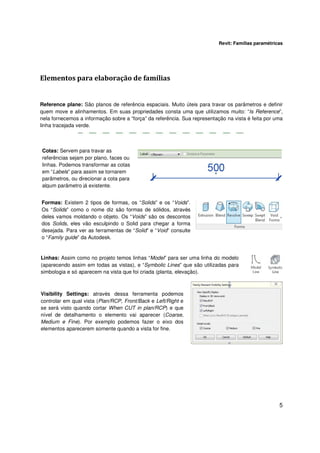

5. Revit: Famílias paramétricas
Elementos para elaboração de famílias
Reference plane: São planos de referência espaciais. Muito úteis para travar os parâmetros e definir
quem move e alinhamentos. Em suas propriedades consta uma que utilizamos muito: “Is Reference”,
nela fornecemos a informação sobre a “força” da referência. Sua representação na vista é feita por uma
linha tracejada verde.
Cotas: Servem para travar as
referências sejam por plano, faces ou
linhas. Podemos transformar as cotas
em “Labels” para assim se tornarem
parâmetros, ou direcionar a cota para
algum parâmetro já existente.
Formas: Existem 2 tipos de formas, os “Solids” e os “Voids”.
Os “Solids” como o nome diz são formas de sólidos, através
deles vamos moldando o objeto. Os “Voids” são os descontos
dos Solids, eles vão esculpindo o Solid para chegar a forma
desejada. Para ver as ferramentas de “Solid” e “Void” consulte
o “Family guide” da Autodesk.
Linhas: Assim como no projeto temos linhas “Model” para ser uma linha do modelo
(aparecendo assim em todas as vistas), e “Symbolic Lines” que são utilizadas para
simbologia e só aparecem na vista que foi criada (planta, elevação).
Visibility Settings: através dessa ferramenta podemos
controlar em qual vista (Plan/RCP, Front/Back e Left/Right e
se será visto quando cortar When CUT in plan/RCP) e que
nível de detalhamento o elemento vai aparecer (Coarse,
Medium e Fine). Por exemplo podemos fazer o eixo dos
elementos aparecerem somente quando a vista for fine.
5

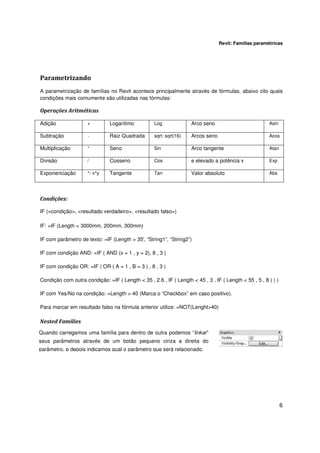

6. Revit: Famílias paramétricas
Parametrizando
A parametrização de famílias no Revit acontece principalmente através de fórmulas, abaixo cito quais
condições mais comumente são utilizadas nas fórmulas:
Operações Aritméticas
Adição
+
Logaritimo
Log
Arco seno
Asin
Subtração
-
Raiz Quadrada
sqrt: sqrt(16)
Arcos seno
Acos
Multiplicação
*
Seno
Sin
Arco tangente
Atan
Divisão
/
Cosseno
Cos
e elevado a potência x
Exp
Exponenciação
^: x^y
Tangente
Tan
Valor absoluto
Abs
Condições:
IF (<condição>, <resultado verdadeiro>, <resultado falso>)
IF: =IF (Length < 3000mm, 200mm, 300mm)
IF com parâmetro de texto: =IF (Length > 35', “String1”, “String2”)
IF com condição AND: =IF ( AND (x = 1 , y = 2), 8 , 3 )
IF com condição OR: =IF ( OR ( A = 1 , B = 3 ) , 8 , 3 )
Condição com outra condição: =IF ( Length < 35 , 2.6 , IF ( Length < 45 , 3 , IF ( Length < 55 , 5 , 8 ) ) )
IF com Yes/No na condição: =Length > 40 (Marca o “Checkbox” em caso positivo).
Para marcar em resultado falso na fórmula anterior utilize: =NOT(Lenght>40)
Nested Families
Quando carregamos uma família para dentro de outra podemos “linkar”
seus parâmetros através de um botão pequeno cinza a direita do
parâmetro, e depois indicamos qual o parâmetro que será relacionado.
6

7. Revit: Famílias paramétricas

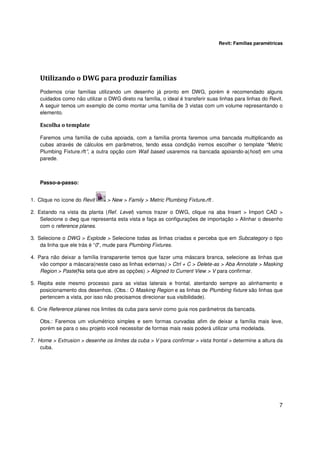

Utilizando o DWG para produzir famílias
Podemos criar famílias utilizando um desenho já pronto em DWG, porém é recomendado alguns
cuidados como não utilizar o DWG direto na família, o ideal é transferir suas linhas para linhas do Revit.
A seguir temos um exemplo de como montar uma família de 3 vistas com um volume representando o
elemento.
Escolha o template
Faremos uma família de cuba apoiada, com a família pronta faremos uma bancada multiplicando as
cubas através de cálculos em parâmetros, tendo essa condição iremos escolher o template “Metric
Plumbing Fixture.rft”, a outra opção com Wall based usaremos na bancada apoiando-a(host) em uma
parede.
Passo-a-passo:
1. Clique no ícone do Revit
> New > Family > Metric Plumbing Fixture.rft .
2. Estando na vista da planta (Ref. Level) vamos trazer o DWG, clique na aba Insert > Import CAD >
Selecione o dwg que representa esta vista e faça as configurações de importação > Alinhar o desenho
com o reference planes.
3. Selecione o DWG > Explode > Selecione todas as linhas criadas e perceba que em Subcategory o tipo
da linha que ele trás é “0”, mude para Plumbing Fixtures.
4. Para não deixar a família transparente temos que fazer uma máscara branca, selecione as linhas que
vão compor a máscara(neste caso as linhas externas) > Ctrl + C > Delete-as > Aba Annotate > Masking
Region > Paste(Na seta que abre as opções) > Aligned to Current View > V para confirmar.
5. Repita este mesmo processo para as vistas laterais e frontal, atentando sempre ao alinhamento e
posicionamento dos desenhos. (Obs.: O Masking Region e as linhas de Plumbing fixture são linhas que
pertencem a vista, por isso não precisamos direcionar sua visibilidade).
6. Crie Reference planes nos limites da cuba para servir como guia nos parâmetros da bancada.
Obs.: Faremos um volumétrico simples e sem formas curvadas afim de deixar a família mais leve,
porém se para o seu projeto você necessitar de formas mais reais poderá utilizar uma modelada.
7. Home > Extrusion > desenhe os limites da cuba > V para confirmar > vista frontal > determine a altura da
cuba.
7

8. Revit: Famílias paramétricas

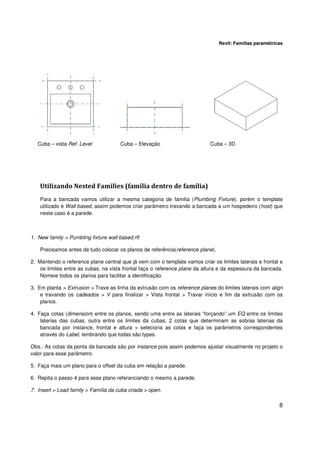

Cuba – vista Ref. Level
Cuba – Elevação
Cuba – 3D
Utilizando Nested Families (família dentro de família)
Para a bancada vamos utilizar a mesma categoria de familia (Plumbing Fixture), porém o template
utilizado é Wall based, assim podemos criar parâmetro travando a bancada a um hospedeiro (host) que
neste caso é a parede.
1. New family > Pumbling fixture wall based.rft
Precisamos antes de tudo colocar os planos de referência(reference plane).
2. Mantendo o reference plane central que já vem com o template vamos criar os limites laterais e frontal e
os limites entre as cubas, na vista frontal faça o reference plane da altura e da espessura da bancada.
Nomeie todos os planos para facilitar a identificação.
3. Em planta > Extrusion > Trave as linha da extrusão com os reference planes do limites laterais com align
e travando os cadeados > V para finalizar > Vista frontal > Travar início e fim da extrusão com os
planos.
4. Faça cotas (dimension) entre os planos, sendo uma entre as laterais “forçando” um EQ entre os limites
laterias das cubas, outra entre os limites da cubas, 2 cotas que determinam as sobras laterias da
bancada por instance, frontal e altura > seleciona as cotas e faça os parâmetros correspondentes
através do Label, lembrando que todas são types.
Obs.: As cotas da ponta da bancada são por instance pois assim podemos ajustar visualmente no projeto o
valor para esse parâmetro.
5. Faça mais um plano para o offset da cuba em relação a parede.
6. Repita o passo 4 para esse plano referanciando o mesmo a parede.
7. Insert > Load family > Família da cuba criada > open.
8

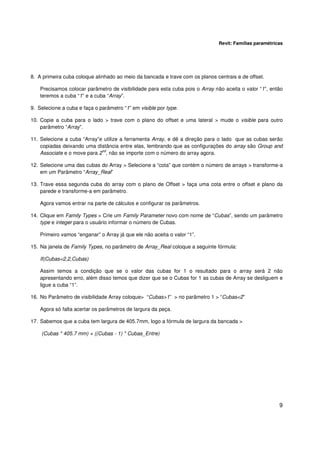

9. Revit: Famílias paramétricas
8. A primeira cuba coloque alinhado ao meio da bancada e trave com os planos centrais e de offset.
Precisamos colocar parâmetro de visibilidade para esta cuba pois o Array não aceita o valor “1”, então
teremos a cuba “1” e a cuba “Array”.
9. Selecione a cuba e faça o parâmetro “1” em visible por type.
10. Copie a cuba para o lado > trave com o plano do offset e uma lateral > mude o visible para outro
parâmetro “Array”.
11. Selecione a cuba “Array”e utilize a ferramenta Array, e dê a direção para o lado que as cubas serão
copiadas deixando uma distância entre elas, lembrando que as configurações do array são Group and
nd
Associate e o move para 2 , não se importe com o número do array agora.
12. Selecione uma das cubas do Array > Selecione a “cota” que contém o número de arrays > transforme-a
em um Parâmetro “Array_Real”
13. Trave essa segunda cuba do array com o plano de Offset > faça uma cota entre o offset e plano da
parede e transforme-a em parâmetro.
Agora vamos entrar na parte de cálculos e configurar os parâmetros.
14. Clique em Family Types > Crie um Family Parameter novo com nome de “Cubas”, sendo um parâmetro
type e integer para o usuário informar o número de Cubas.
Primeiro vamos “enganar” o Array já que ele não aceita o valor “1”.
15. Na janela de Family Types, no parâmetro de Array_Real coloque a seguinte fórmula:
If(Cubas<2,2,Cubas)
Assim temos a condição que se o valor das cubas for 1 o resultado para o array será 2 não
apresentando erro, além disso temos que dizer que se o Cubas for 1 as cubas de Array se desliguem e
ligue a cuba “1”.
16. No Parâmetro de visibilidade Array coloque> “Cubas>1” > no parâmetro 1 > “Cubas<2”
Agora só falta acertar os parâmetros de largura da peça.
17. Sabemos que a cuba tem largura de 405.7mm, logo a fórmula de largura da bancada >
(Cubas * 405.7 mm) + ((Cubas - 1) * Cubas_Entre)
9

10. Revit: Famílias paramétricas

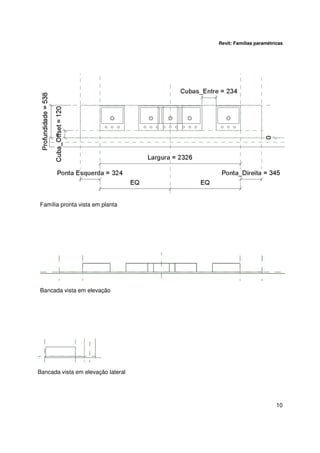

Família pronta vista em planta
Bancada vista em elevação
Bancada vista em elevação lateral
10

11. Revit: Famílias paramétricas

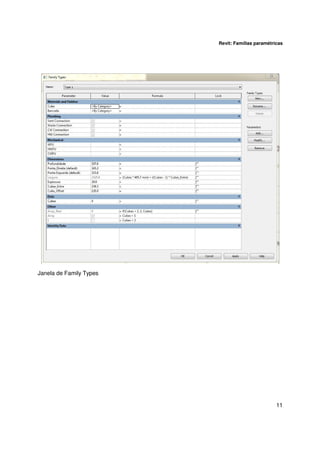

Janela de Family Types
11

12. Revit: Famílias paramétricas

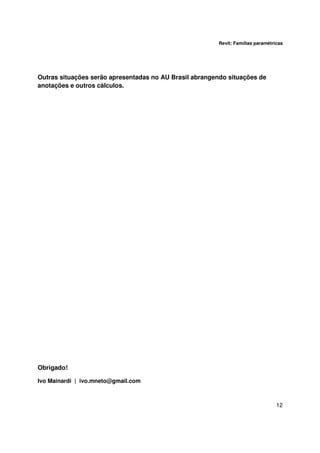

Outras situações serão apresentadas no AU Brasil abrangendo situações de
anotações e outros cálculos.
Obrigado!
Ivo Mainardi | ivo.mneto@gmail.com
12
