O documento descreve os serviços de uma empresa de consultoria em design computacional aplicado a processos BIM. A empresa oferece consultoria para implantação de processos e tecnologia BIM, treinamentos em ferramentas de projeto e gestão da informação da construção, e soluções customizadas para melhoria da produtividade de projetos de arquitetura e engenharia. A empresa é formada por profissionais experientes em aplicação de tecnologia BIM orientada a projetos de arquitetura, engenharia e construção.

1. DESIGN COMPUTACIONAL APLICADO A
PROCESSOS BIM

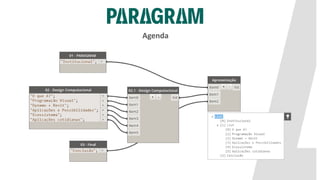

2. Agenda

3. • Mercado de Arquitetura, Engenharia e Construção (AEC) – Formada em 2017 para atuar com Consultoria
e Serviços relacionados a BIM.
• Equipe - Formada por profissionais com experiência em aplicação de tecnologia BIM orientada a projetos
AEC.
• Experiência – Projetos de Arquitetura e Engenharia em diversas áreas como: Plant Design (Siderurgia,
Mineração, Farmacêutica), Construção (Pesada, Residencial, Comercial) e Infraestrutura.
• Serviços – Consultoria para Implantação de processos e tecnologia BIM, treinamentos/workshops em
ferramentas de projeto e gestão da informação da construção. Soluções customizadas para melhoria de
produtividade de projetos de Arquitetura e Engenharia (Automação de Projetos).
A Empresa

4. Quem somos
Alexandre Fraga – Arquiteto Urbanista. Tem experiência em projetos e obras multidisciplinares nas áreas industrial,
logística, residencial e comercial. Trabalha com aplicação de plataformas de projeto 3D/BIM desde 2009. Proficiente
em Revit (Arquitetura, MEP, Estruturas), Navisworks, Tekla Structures, Inventor e 3DS Max.
José Vargas – Consultor em Tecnologia BIM. Profissional certificado em Revit Architecture pela Autodesk desde 2014,
atuou como projetista e administrador 3D em projetos Industriais e de Construção Civil desde 2010, passando pelas
disciplinas de Arquitetura, Engenharia Mecânica e Instalações (Elétrica, Hidráulica). Além do Revit (Arquitetura, MEP,
Estruturas), é proficiente em Navisworks e Inventor.
Ricardo Napoleão – Consultor em Tecnologia BIM. Profissional de TI, atuou como administrador 3D Revit desde 2011
em projetos e obras multidisciplinares das áreas Industrial e Construção Civil. Proficiente em Revit (Arquitetura, MEP,
Estruturas) e Navisworks.

5. CIDADE
MATARAZZO
Clientes

6. Portfólio

7. Programação Visual

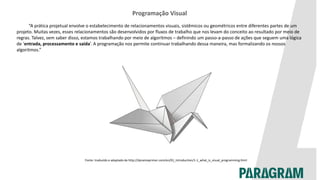

“A prática projetual envolve o estabelecimento de relacionamentos visuais, sistêmicos ou geométricos entre diferentes partes de um
projeto. Muitas vezes, esses relacionamentos são desenvolvidos por fluxos de trabalho que nos levam do conceito ao resultado por meio de
regras. Talvez, sem saber disso, estamos trabalhando por meio de algoritmos – definindo um passo-a-passo de ações que seguem uma lógica
de ‘entrada, processamento e saída’. A programação nos permite continuar trabalhando dessa maneira, mas formalizando os nossos
algoritmos.”
Fonte: traduzido e adaptado de http://dynamoprimer.com/en/01_Introduction/1-1_what_is_visual_programming.html

8. Algoritmo Textual
1. Comece com um papel em formato quadrado, com lado colorido para cima. Dobre ao meio e abra. Dobre ao meio no outro sentido.
2. Vire o papel para o lado branco. Dobre o papel ao meio, marque a dobra e abra-a. Dobre novamente na outra direção.
3. Usando a dobra que você fez, traga os 3 cantos do modelo para baixo no canto inferior. Planifique tudo.
4. Dobre a aba triangular para o centro e desfaça a dobra.
5. Dobre o topo do modelo para baixo, marque a dobra e desfaça-a.
6. Abra a aba mais alta do modelo, trazendo ela para cima e pressionando os lados do modelo para dentro ao mesmo tempo. Planifique o modelo,
marcando bem as dobras.
7. Vire o modelo e repita os passos 4-6 no outro lado.
8. Dobre as abas superiores para o centro.
9. Repita para o outro lado.
10.Dobre ambas as pernas do modelo para cima, marque bem a dobra e então desfaça a dobra.
11.Dobre um lado inverso reversamente para as pernas, ao longo da dobra que você acabou de fazer.
12.Dobre um lado inverso reversamente para fazer a cabeça, então dobre as asas para baixo.
13.Você agora tem uma garça.
Fonte: traduzido e adaptado de http://dynamoprimer.com/en/01_Introduction/1-1_what_is_visual_programming.html

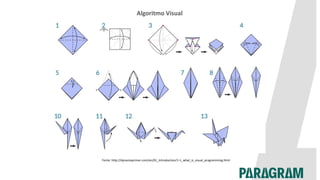

9. Algoritmo Visual
Fonte: http://dynamoprimer.com/en/01_Introduction/1-1_what_is_visual_programming.html

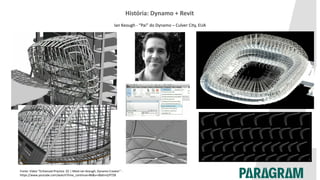

10. História: Dynamo + Revit
Fonte: Vídeo “Enhanced Practice .02 | Meet Ian Keough, Dynamo Creator” -
https://www.youtube.com/watch?time_continue=86&v=dbdnmjYf7Z8
Ian Keough - “Pai” do Dynamo – Culver City, EUA

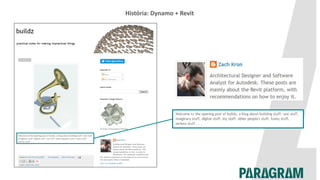

11. História: Dynamo + Revit

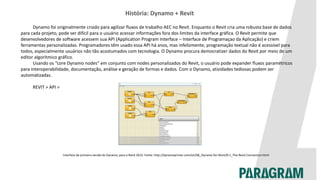

Dynamo foi originalmente criado para agilizar fluxos de trabalho AEC no Revit. Enquanto o Revit cria uma robusta base de dados
para cada projeto, pode ser difícil para o usuário acessar informações fora dos limites da interface gráfica. O Revit permite que
desenvolvedores de software acessem sua API (Application Program Interface – Interface de Programaçao da Aplicação) e criem
ferramentas personalizadas. Programadores têm usado essa API há anos, mas infelizmente, programação textual não é acessível para
todos, especialmente usuários não tão acostumados com tecnologia. O Dynamo procura democratizer dados do Revit por meio de um
editor algorítmico gráfico.
Usando os “core Dynamo nodes” em conjunto com nodes personalizados do Revit, o usuário pode expander fluxos paramétricos
para interoperabilidade, documentação, análise e geração de formas e dados. Com o Dynamo, atividades tediosas podem ser
automatizadas.
REVIT > API >
Interface da primeira versão do Dynamo, para o Revit 2013. Fonte: http://dynamoprimer.com/en/08_Dynamo-for-Revit/8-1_The-Revit-Connection.html

12. História: Dynamo + Revit

13. Conexão: Dynamo + Revit

14. “MAS NÃO DÁ PRA CRIAR COISAS COMPLEXAS NO REVIT”

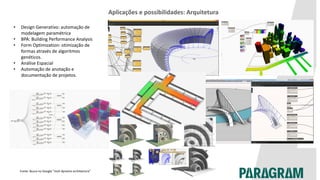

15. Aplicações e possibilidades: Arquitetura
Fonte: Busca no Google “revit dynamo architecture”
• Design Generativo: automação de
modelagem paramétrica
• BPA: Building Performance Analysis
• Form Optimization: otimização de
formas através de algoritmos
genéticos.
• Análise Espacial
• Automação de anotação e
documentação de projetos.

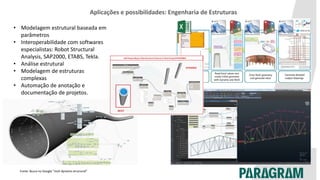

16. Aplicações e possibilidades: Engenharia de Estruturas
Fonte: Busca no Google “revit dynamo structural”
• Modelagem estrutural baseada em
parâmetros
• Interoperabilidade com softwares
especialistas: Robot Structural
Analysis, SAP2000, ETABS, Tekla.
• Análise estrutural
• Modelagem de estruturas
complexas
• Automação de anotação e
documentação de projetos.

17. Aplicações e possibilidades: Engenharia de Instalações (MEP – Mecânica, Élétrica, Hidráulica)
Fonte: Busca no Google “revit dynamo MEP”
• Modelagem de instalações automatizada
• Coordenação de interferências entre disciplinas
• Análises de carga de ar-condicionado, Elétrica
(iluminação e cargas) e Hidráulica automatizadas.
• Automação de anotação e documentação de
projetos.

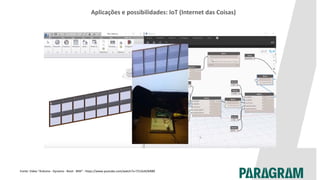

18. Aplicações e possibilidades: IoT (Internet das Coisas)
Fonte: Vídeo “Arduino - Dynamo - Revit - BIM“ - https://www.youtube.com/watch?v=751GiAObR80

19. Ecossistema Design Computacional
Nathan Miller- Fundador e CEO Proving Ground – Omaha, EUA

20. Ecossistema Design Computacional
Bad Monkeys – Grupo de “ativistas” BIM – atuação mundial
Håvard Vasshaug
(Noruega)
Marcello Sgambelluri
(EUA)
Julien Benoit (França) Dimitar Venkov
(Bulgaria)
Adam Sheater
(Austrália)
Konrad K. Sobon (EUA) Brian Ringley (EUA)

21. Ecossistema Design Computacional

22. Ecossistema Design Computacional
Bill Allen - CEO na EvolveLab – Boulder, EUA

23. Ecossistema Design Computacional
Mark Mendez – Director of Product Development na EvolveLab – Boulder, EUA

24. Ecossistema Design Computacional
Clifton Harness – CEO na TestFit.io – Dallas, EUA

25. Ecossistema Design Computacional
Brett Young – CEO e Fundador na Building SP – São Francisco, EUA

26. Ecossistema Design Computacional
DesignMorphine – HUB criativo para arquitetura, design e artes – atuação na Europa

27. Ecossistema Design Computacional
The Simply Complex Podcast– Episódios “Dynamo Edition”
Marcello Sgambelluri
(EUA)
Josh Pierson
60secondrevit (EUA)
Jason Boehning (EUA)

28. Ecossistema Design Computacional
Long Nguyen – Pesquisador no ICD (Institute for Computational Design) da Universidade de Stuttgart – Stuttgart, Alemanha

29. Ecossistema Design Computacional
Michael Kilkely – Arquiteto / Tecnólogo de Design – Hartford, Estados Unidos

30. Ecossistema Design Computacional
Dieter Vermeulen – Technical Sales Specialist na Autodesk – Bélgica

31. “MAS NINGUÉM TRABALHA COM ISSO NO BRASIL”

32. Ecossistema Design Computacional
Ricardo “RicarDyn” Freitas – CEO OnBIM Technology – Especialista em Dynamo (Recife – Brasil)
OnDynamo – maior grupo de Dynamo no Facebook!

33. Ecossistema Design Computacional
Adriano “Drico” Ribeiro – Desenvolvedor .NET (VB/C#) & Fundador CONNESSIONI (Betim – Brasil)

34. Ecossistema Design Computacional
PARAGRAM (Belo Horizonte – Brasil)
Alexandre Fraga – Arquiteto, Fundador
e Consultor BIM
José Vargas – Fundador e
Consultor em Tecnologia e BIM
Ricardo Napoleão – Fundador e
Consultor em Tecnologia BIM

35. “MAS ISSO SÓ SERVE PRA COISAS COMPLEXAS”

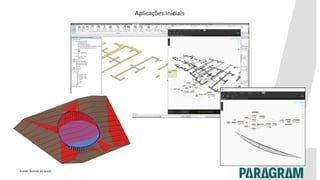

36. Aplicações iniciais
Fonte: Acervo do autor.

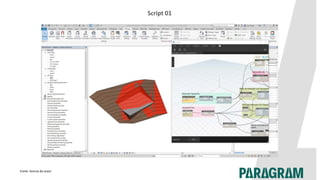

37. Script 01
Fonte: Acervo do autor.

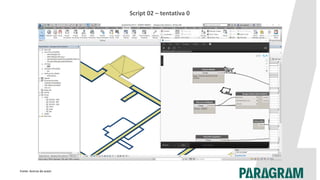

38. Script 02 – tentativa 0
Fonte: Acervo do autor.

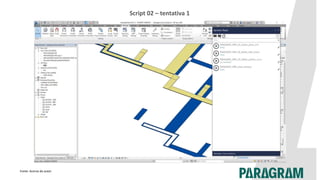

39. Script 02 – tentativa 1
Fonte: Acervo do autor.

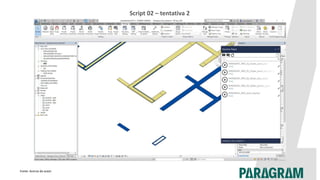

40. Script 02 – tentativa 2
Fonte: Acervo do autor.

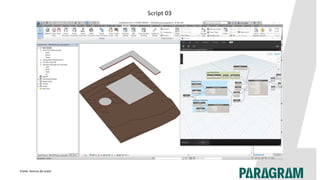

41. Script 03
Fonte: Acervo do autor.

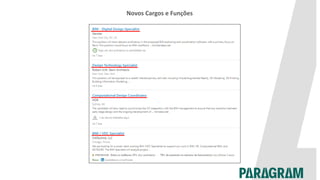

42. Novos Cargos e Funções

43. Metodologia

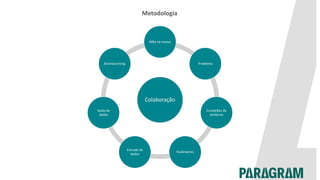

Colaboração
Mão na massa
Problema
Condições de
contorno
Parâmetros
Entrada de
dados
Saída de
dados
Brainstorming

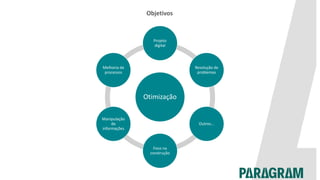

44. Objetivos
Otimização
Projeto
digital
Resolução de
problemas
Outros...
Foco na
construção
Manipulação
de
informações
Melhoria de
processos

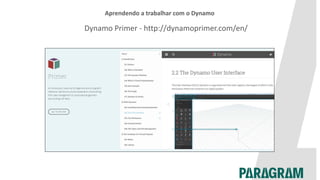

45. Aprendendo a trabalhar com o Dynamo
Dynamo Primer - http://dynamoprimer.com/en/

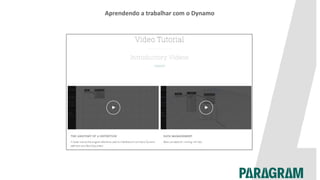

46. Aprendendo a trabalhar com o Dynamo

47. Aprendendo a trabalhar com o Dynamo

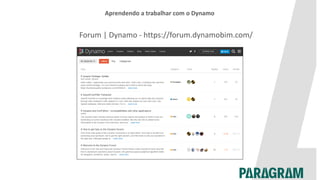

Forum | Dynamo - https://forum.dynamobim.com/

48. Treinamentos

49. Meta

50. José Vargas
