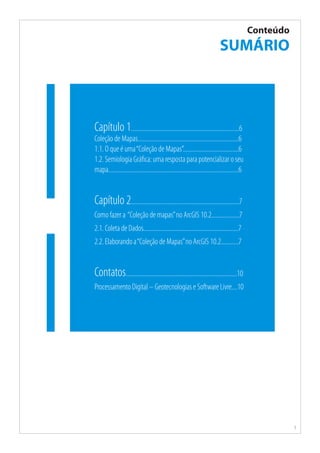

Conteúdo
SUMÁRIO
Capítulo 1..........................................................................6
Coleção de Mapas.....................................................................6
1.1. O que é uma“Coleção de Mapas”......................................6
1.2. Semiologia Gráfica: uma resposta para potencializar o seu
mapa.........................................................................................6
Capítulo 2..........................................................................7
Como fazer a “Coleção de mapas”no ArcGIS 10.2...................7
2.1. Coleta de Dados.................................................................7
2.2. Elaborando a“Coleção de Mapas”no ArcGIS 10.2............7
Contatos............................................................................10
Processamento Digital – Geotecnologias e Software Livre....10

6. 6
1.1. O que é uma “Coleção de Mapas”
A “Coleção de Mapas” é uma técnica utilizada para melhor visualização dos atributos de um mapa, quando
possuem mais de um componente, por exemplo, dois tipos pontuais, sendo caracterizados pela representação gráfica de
diversidade na Semiologia Gráfica, como é o caso do mapa exaustivo. Segundo Castro e Carvalho (2009) na coleção de
mapas confecciona-se um mapa para cada atributo, solução ideal para obter respostas visuais instantâneas de conjunto
(Como é a distribuição espacial de tal atributo?; onde está?), os autores ainda descrevem:
Segundo Bertin (1988) os mapas construídos por superposição, são mapas para se Ler [exaustivos] e os
mapas construídos por meio de coleção, são mapas para se Ver [Coleção de mapas] . Castro (2007) afir-
ma que “o método de representação de informação espacial, por meio de mapas exaustivos e coleção
de mapas, pode ser uma alternativa de solução gráfica para mapas impressos; tecnicamente, são rela-
tivamente simples de serem elaborados em ambiente digital, inclsive com possibilidades de animação
em apresentação de slides”. (CASTRO, CARVALHO, 2009).
1.2. Semiologia Gráfica: uma resposta para potencializar o seu mapa
É uma proposta realizada por Bertin (1967) que segundo a UFF (2014) o ponto de partida da Semiologia Gráfica é não
admitir um mapa ou um gráfico como sendo mera ilustração, tanto no processo de construção gráfica como no de sua
apresentação, o autor deve obedecer às propriedades específicas da percepção visual. Tratando-se:
Do domínio do raciocínio lógico (Martinelli, 1996). Não há convenções; fazer esta Cartografia significa
mostrar a diversidade pela diversidade visual; a ordem pela ordem visual e a proporção pela proporção
visual. Transgredir esta regra básica significaria realizar uma comunicação enganosa (Martinelli, 1990).
(UFF, 2014)
Capítulo 1
Coleção de Mapas

7. 7
2.1. Coleta de dados
Caso não possua o arquivo shapefile com todas as informações necessárias, crie uma planilha no excel com as
informações que serão utilizadas para a criação do banco de dados que suprirão a sua coleção de mapas a partir das coor-
denadas geográficas (X,Y), caso você já possua o shapefile, não é necessário fazer o procedimento. Ver tutorial: http://bit.
ly/1HSydrD.
2.2 Elaborando a “Coleção de Mapas” no ArcGIS 10.2
Abra o ArcGis, 10.2, insira os shapefiles que serão utilizados. Sempre lembre de conferir o sistema de coordenadas.
Depois de inseridos os arquivos shapefiles que serão utilizados, faça o Layout e redefina o grid para fazer a coleção
de mapas , adicione o “data frame” e o redefina para que fique do tamanho desejado.
Capítulo 2
Como fazer a“Coleção de Mapas”
no ArcGIS 10.2

8. 8

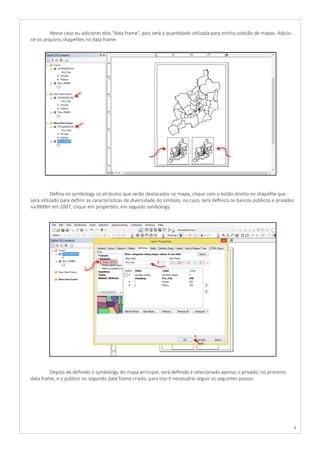

Nesse caso eu adicionei dois “data frame”, pois será a quantidade utilizada para minha coleção de mapas. Adicio-
ne os arquivos shapefiles no data frame.
Defina no symbology os atributos que serão destacados no mapa, clique com o botão direito no shapefile que
será utilizado para definir as características de diversidade do símbolo, no caso, será definico os bancos públicos e privados
na RMBH em 2007, clique em properties, em seguido symbology.
Depois de definido o symbology do mapa principal, será definido e selecionado apenas o privado, no primeiro
data frame, e o público no segundo data frame criado, para isso é necessário seguir os seguintes passos:

9. 9

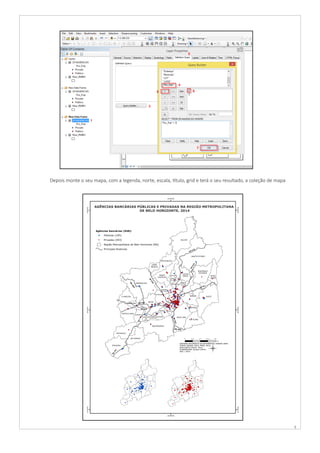

Depois monte o seu mapa, com a legenda, norte, escala, título, grid e terá o seu resultado, a coleção de mapa
