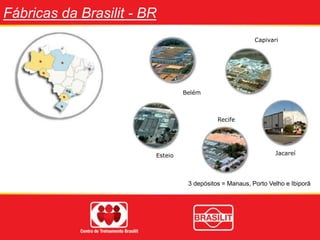

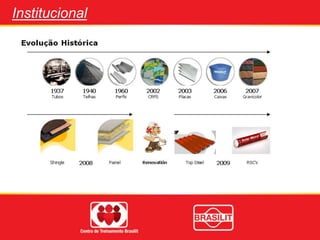

Fábricas da Brasilit - BR
Belém
Capivari
Esteio
Recife
Jacareí
3 depósitos = Manaus, Porto Velho e Ibiporã

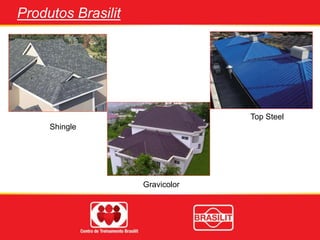

Produtos Brasilit

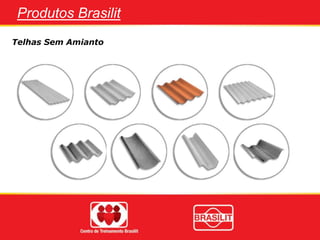

Telhas Sem Amianto

Produtos Brasilit
Gravicolor

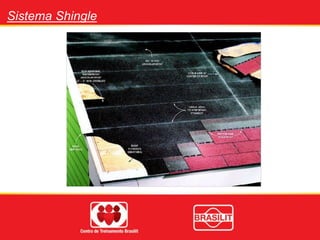

Shingle
Top Steel

Placa Cimenticia
Impermeabilizada
Masterboard
LightBoard
Produtos Brasilit

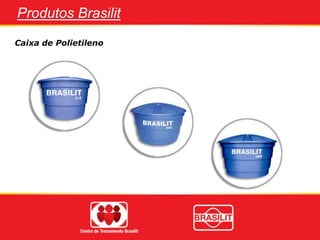

Caixa de Polietileno
Produtos Brasilit

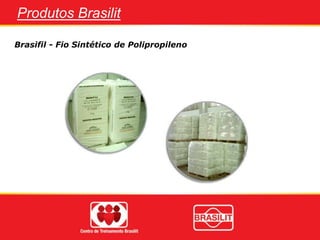

Brasifil - Fio Sintético de Polipropileno
Produtos Brasilit

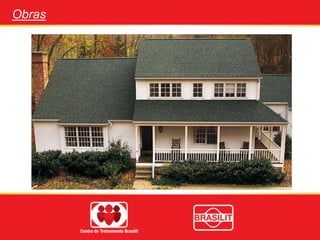

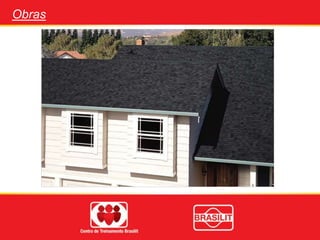

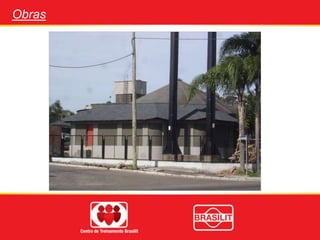

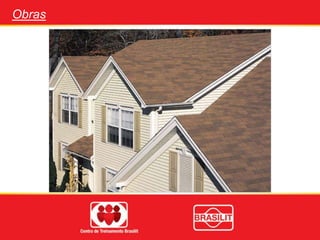

Shingle
Introdução

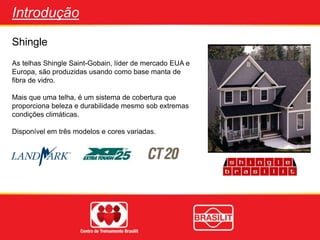

As telhas Shingle Saint-Gobain, líder de mercado EUA e
Europa, são produzidas usando como base manta de
fibra de vidro.
Mais que uma telha, é um sistema de cobertura que
proporciona beleza e durabilidade mesmo sob extremas
condições climáticas.
Disponível em três modelos e cores variadas.

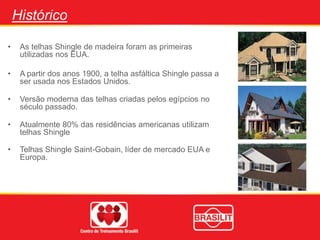

Histórico
• As telhas Shingle de madeira foram as primeiras
utilizadas nos EUA.
• A partir dos anos 1900, a telha asfáltica Shingle passa a
ser usada nos Estados Unidos.
• Versão moderna das telhas criadas pelos egípcios no
século passado.
• Atualmente 80% das residências americanas utilizam
telhas Shingle
• Telhas Shingle Saint-Gobain, líder de mercado EUA e
Europa.

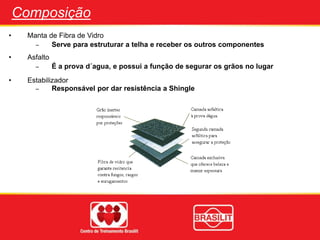

Composição
• Manta de Fibra de Vidro
– Serve para estruturar a telha e receber os outros componentes
• Asfalto
– É a prova d´agua, e possui a função de segurar os grãos no lugar
• Estabilizador
– Responsável por dar resistência a Shingle

Composição

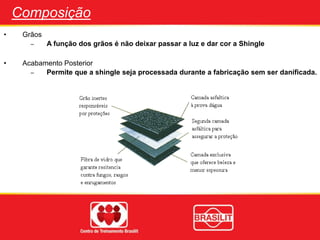

• Grãos
– A função dos grãos é não deixar passar a luz e dar cor a Shingle
• Acabamento Posterior
– Permite que a shingle seja processada durante a fabricação sem ser danificada.

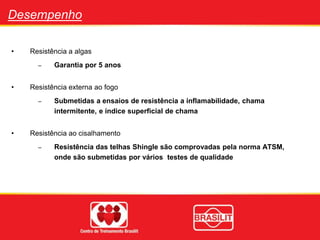

Desempenho
• Resistência a algas
– Garantia por 5 anos
• Resistência externa ao fogo
– Submetidas a ensaios de resistência a inflamabilidade, chama
intermitente, e índice superficial de chama
• Resistência ao cisalhamento
– Resistência das telhas Shingle são comprovadas pela norma ATSM,
onde são submetidas por vários testes de qualidade

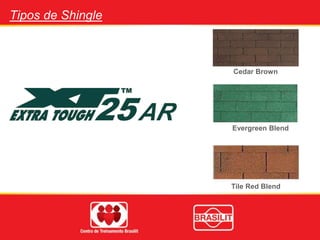

Tipos de Shingle

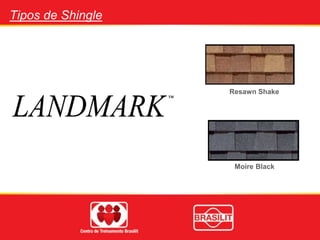

Resawn Shake
Moire Black

Cedar Brown
Evergreen Blend
Tile Red Blend

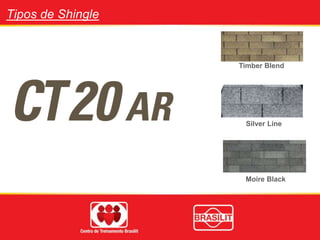

Tipos de Shingle

Tipos de Shingle
Timber Blend
Silver Line
Moire Black

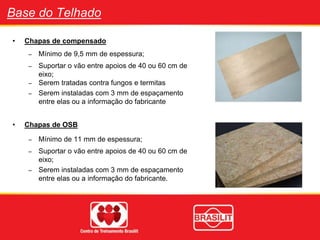

Base do Telhado
• Chapas de compensado
– Mínimo de 9,5 mm de espessura;
– Suportar o vão entre apoios de 40 ou 60 cm de
eixo;
– Serem tratadas contra fungos e termitas
– Serem instaladas com 3 mm de espaçamento
entre elas ou a informação do fabricante
• Chapas de OSB
– Mínimo de 11 mm de espessura;
– Suportar o vão entre apoios de 40 ou 60 cm de
eixo;
– Serem instaladas com 3 mm de espaçamento
entre elas ou a informação do fabricante.

Subcobertura

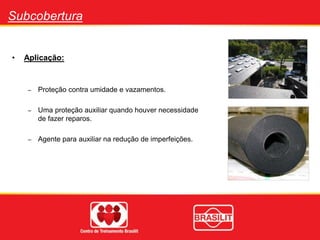

• Aplicação:
– Proteção contra umidade e vazamentos.
– Uma proteção auxiliar quando houver necessidade
de fazer reparos.
– Agente para auxiliar na redução de imperfeições.

Subcobertura
• Existem dois tipo de subcobertura:
Subcobertura:
Utilizado para recobrimento de todo o telhado
Manta autoaderente:
Utilizado em regiões de água furtada ou com maior incidência de água de
chuva.

Subcobertura – Guia de Instalação

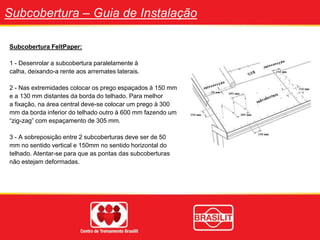

Subcobertura FeltPaper:
1 - Desenrolar a subcobertura paralelamente à
calha, deixando-a rente aos arremates laterais.
2 - Nas extremidades colocar os prego espaçados à 150 mm
e a 130 mm distantes da borda do telhado. Para melhor
a fixação, na área central deve-se colocar um prego à 300
mm da borda inferior do telhado outro à 600 mm fazendo um
“zig-zag” com espaçamento de 305 mm.
3 - A sobreposição entre 2 subcoberturas deve ser de 50
mm no sentido vertical e 150mm no sentido horizontal do
telhado. Atentar-se para que as pontas das subcoberturas
não estejam deformadas.

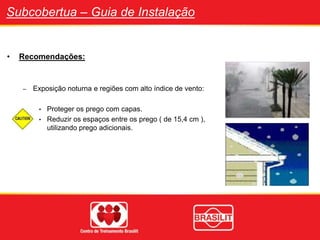

Subcobertua – Guia de Instalação
• Recomendações:
– Exposição noturna e regiões com alto índice de vento:
• Proteger os prego com capas.
• Reduzir os espaços entre os prego ( de 15,4 cm ),
utilizando prego adicionais.

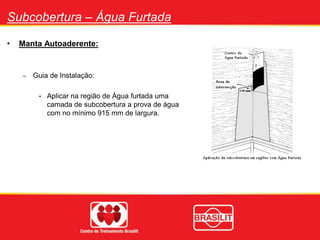

Subcobertura – Água Furtada
• Manta Autoaderente:
– Guia de Instalação:
• Aplicar na região de Água furtada uma
camada de subcobertura a prova de água
com no mínimo 915 mm de largura.

Subcobertura – Água Furtada

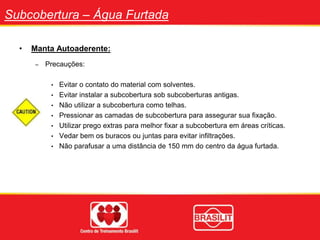

• Manta Autoaderente:
– Precauções:
• Evitar o contato do material com solventes.
• Evitar instalar a subcobertura sob subcoberturas antigas.
• Não utilizar a subcobertura como telhas.
• Pressionar as camadas de subcobertura para assegurar sua fixação.
• Utilizar prego extras para melhor fixar a subcobertura em áreas críticas.
• Vedar bem os buracos ou juntas para evitar infiltrações.
• Não parafusar a uma distância de 150 mm do centro da água furtada.

Instalação das telhas Shingle

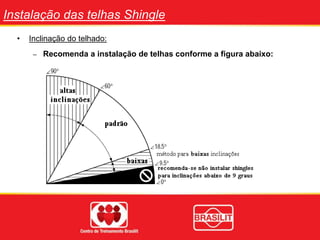

• Inclinação do telhado:
– Recomenda a instalação de telhas conforme a figura abaixo:

Shingle
• Pregos
– É recomendável a utilização de prego com diâmetro de 9,5 mm de cabeça e 25 mm
de comprimento.
– O processo de fixação dos pregos é dado conforme figura abaixo:

Shingle

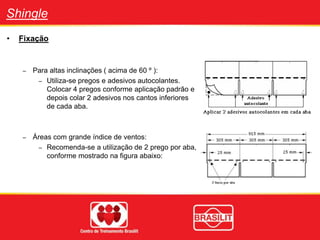

• Fixação
– Para altas inclinações ( acima de 60 º ):
– Utiliza-se pregos e adesivos autocolantes.
Colocar 4 pregos conforme aplicação padrão e
depois colar 2 adesivos nos cantos inferiores
de cada aba.
– Áreas com grande índice de ventos:
– Recomenda-se a utilização de 2 prego por aba,
conforme mostrado na figura abaixo:

Shingle
• Instalação

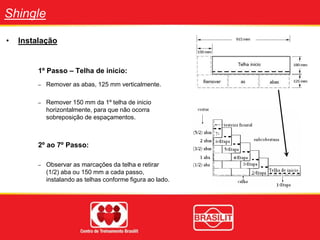

1º Passo – Telha de inicio:
– Remover as abas, 125 mm verticalmente.
– Remover 150 mm da 1º telha de inicio
horizontalmente, para que não ocorra
sobreposição de espaçamentos.
2º ao 7º Passo:
– Observar as marcações da telha e retirar
(1/2) aba ou 150 mm a cada passo,
instalando as telhas conforme figura ao lado.

Shingle

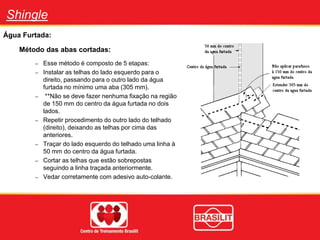

Água Furtada:
Método das abas cortadas:
– Esse método é composto de 5 etapas:
– Instalar as telhas do lado esquerdo para o
direito, passando para o outro lado da água
furtada no mínimo uma aba (305 mm).
– **Não se deve fazer nenhuma fixação na região
de 150 mm do centro da água furtada no dois
lados.
– Repetir procedimento do outro lado do telhado
(direito), deixando as telhas por cima das
anteriores.
– Traçar do lado esquerdo do telhado uma linha à
50 mm do centro da água furtada.
– Cortar as telhas que estão sobrepostas
seguindo a linha traçada anteriormente.
– Vedar corretamente com adesivo auto-colante.

Shingle

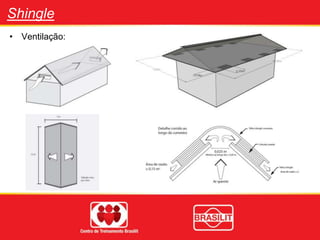

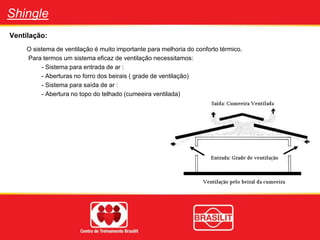

Ventilação:
O sistema de ventilação é muito importante para melhoria do conforto térmico.
Para termos um sistema eficaz de ventilação necessitamos:
- Sistema para entrada de ar :
- Aberturas no forro dos beirais ( grade de ventilação)
- Sistema para saída de ar :
- Abertura no topo do telhado (cumeeira ventilada)

Shingle

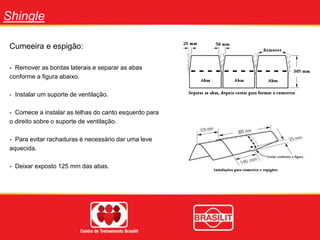

Cumeeira e espigão:
- Remover as bordas laterais e separar as abas
conforme a figura abaixo.
- Instalar um suporte de ventilação.
- Comece a instalar as telhas do canto esquerdo para
o direito sobre o suporte de ventilação.
- Para evitar rachaduras é necessário dar uma leve
aquecida.
- Deixar exposto 125 mm das abas.

Shingle

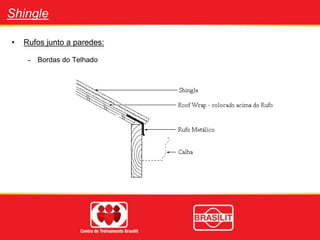

• Rufos junto a paredes:
– Bordas do Telhado

Shingle

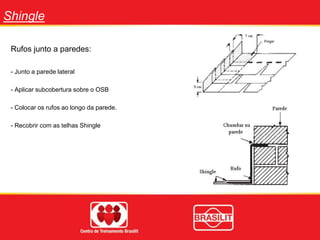

Rufos junto a paredes:
- Junto a parede lateral
- Aplicar subcobertura sobre o OSB
- Colocar os rufos ao longo da parede.
- Recobrir com as telhas Shingle

Shingle

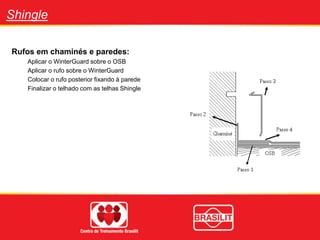

Rufos em chaminés e paredes:
Aplicar o WinterGuard sobre o OSB
Aplicar o rufo sobre o WinterGuard
Colocar o rufo posterior fixando à parede
Finalizar o telhado com as telhas Shingle
