1. Jardineiras e Coberturas verdes - Membrana
Sistema Impermeabilizante especificado
DRYKOALCATRÃO AR -Tinta a base de alcatrão de hulha, diluída em solvente ecológico, para
proteção do substrato contra agentes da natureza. Indicada para proteger escadas, pisos, paredes
de galerias, silos, tubulações de esgoto, jardineiras e jardins.
Antes da aplicação:
 Verificar se a área está preparada conforme as recomendações da NBR 9575;
 Caimento de 1% em direção aos pontos de escoamento de água;
 Interferência e tubulações já executadas (para evitar quebras e consequentes danos a
impermeabilização);
 Deve ser previsto nos planos verticais encaixe para embutir a impermeabilização, caso o
sistema impermeabilizante assim o exija, a uma altura mínima de 20 cm acima do nível do
piso acabado ou 10 cm do nível máximo que a água possa atingir;
 Toda a instalação que tenha que ser fixada na estrutura, no nível da impermeabilização
deve possuir detalhes específicos de arremate e reforço da impermeabilização;
 Toda a tubulação que atravesse a impermeabilização deve ser fixada na estrutura e possuir
detalhes específicos e reforços da impermeabilização;
 A tubulação de hidráulica e gás que passa paralelamente sobre a área impermeabilizada
devem ser executadas sobre a impermeabilização e nunca sob a mesma. As tubulações
aparentes devem ser executadas 10 cm acima do nível do piso acabado;
 Quando houver tubulações embutidas na alvenaria, deve ser previsto proteção adequada
para a fixação da impermeabilização;
 As tubulações externas as paredes devem ser afastadas entre elas ou dos planos verticais
no mínimo 10 cm;
 As tubulações que transpassam as lajes impermeabilizadas devem ser rigidamente fixadas
a estrutura;
 As arestas e cantos vivos das áreas a serem impermeabilizadas devem ser arredondadas
sempre que a impermeabilização requerer;
 As proteções mecânicas, bem como os pisos posteriores, devem possuir juntas de retração
e trabalho térmico preenchidos com materiais deformáveis, principalmente no encontro de
diferentes planos.
Na aplicação
 Executar a proteção conforme orientação do Depto. Técnico da DRYKO;
 Aplicar uma demão com rolo de lã de carneiro, trincha ou broxa de DRYKOALCATRÃO AR
sobre a superfície a ser protegida.

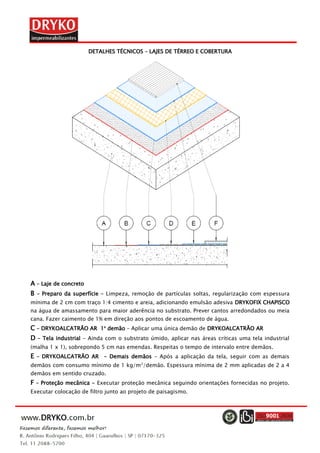

2. DETALHES TÉCNICOS – LAJES DE TÉRREO E COBERTURA
A – Laje de concreto
B – Preparo da superfície – Limpeza, remoção de partículas soltas, regularização com espessura
mínima de 2 cm com traço 1:4 cimento e areia, adicionando emulsão adesiva DRYKOFIX CHAPISCO
na água de amassamento para maior aderência no substrato. Prever cantos arredondados ou meia
cana. Fazer caimento de 1% em direção aos pontos de escoamento de água.
C – DRYKOALCATRÃO AR 1a
demão – Aplicar uma única demão de DRYKOALCATRÃO AR
D – Tela industrial – Ainda com o substrato úmido, aplicar nas áreas críticas uma tela industrial
(malha 1 x 1), sobrepondo 5 cm nas emendas. Respeitas o tempo de intervalo entre demãos.
E – DRYKOALCATRÃO AR - Demais demãos – Após a aplicação da tela, seguir com as demais
demãos com consumo mínimo de 1 kg/m2
/demão. Espessura mínima de 2 mm aplicadas de 2 a 4
demãos em sentido cruzado.
F – Proteção mecânica - Executar proteção mecânica seguindo orientações fornecidas no projeto.
Executar colocação de filtro junto ao projeto de paisagismo.

3. DETALHES TÉCNICOS – RALO
A – Laje de concreto
B – Preparo da superfície – Limpeza, remoção de partículas soltas. Para a execução dos arremates
é recomendável que seja criada uma depressão de, no mínimo, 1 cm ao redor do ralo. Além disso,
é importante que o produto de arremate seja aderente às paredes do tubo que constituirá o ralo.
C – DRYKOALCATRÃO AR 1a
demão – Aplicar uma única demão de DRYKOALCATRÃO AR.
D – Tela industrial – Ainda com o substrato úmido, aplicar a industrial (malha 1 x 1), com cerca de
20 cm com metade cortada em formato de margarida. Descendo 10 cm para dentro do ralo.
E – DRYKOALCATRÃO AR - Demais demãos – Após a aplicação da tela, seguir com as demais
demãos com consumo mínimo de 1 kg/m2
/demão com espessura mínima de 2 mm, aplicadas de
2 a 4 demãos em sentido cruzado.
F – Proteção mecânica – Executar proteção mecânica seguindo orientações fornecidas no projeto.
Executar colocação de filtro junto ao projeto de paisagismo.

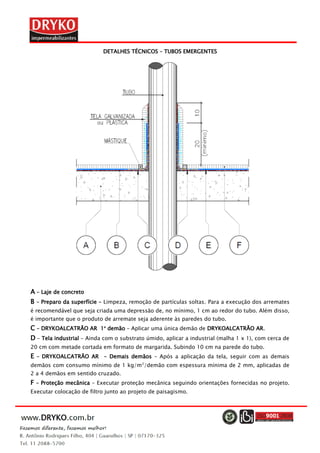

4. DETALHES TÉCNICOS – TUBOS EMERGENTES
A – Laje de concreto
B – Preparo da superfície – Limpeza, remoção de partículas soltas. Para a execução dos arremates
é recomendável que seja criada uma depressão de, no mínimo, 1 cm ao redor do tubo. Além disso,
é importante que o produto de arremate seja aderente às paredes do tubo.
C – DRYKOALCATRÃO AR 1a
demão – Aplicar uma única demão de DRYKOALCATRÃO AR.
D – Tela industrial – Ainda com o substrato úmido, aplicar a industrial (malha 1 x 1), com cerca de
20 cm com metade cortada em formato de margarida. Subindo 10 cm na parede do tubo.
E – DRYKOALCATRÃO AR - Demais demãos – Após a aplicação da tela, seguir com as demais
demãos com consumo mínimo de 1 kg/m2
/demão com espessura mínima de 2 mm, aplicadas de
2 a 4 demãos em sentido cruzado.
F – Proteção mecânica – Executar proteção mecânica seguindo orientações fornecidas no projeto.
Executar colocação de filtro junto ao projeto de paisagismo.

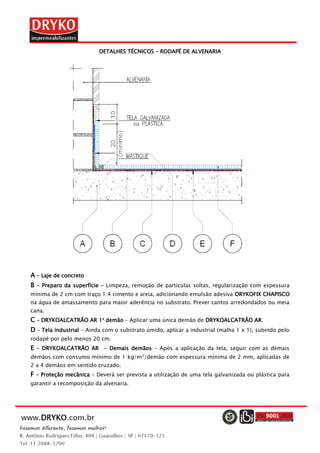

5. DETALHES TÉCNICOS – RODAPÉ DE ALVENARIA
A – Laje de concreto
B – Preparo da superfície – Limpeza, remoção de partículas soltas, regularização com espessura
mínima de 2 cm com traço 1:4 cimento e areia, adicionando emulsão adesiva DRYKOFIX CHAPISCO
na água de amassamento para maior aderência no substrato. Prever cantos arredondados ou meia
cana.
C – DRYKOALCATRÃO AR 1a
demão – Aplicar uma única demão de DRYKOALCATRÃO AR.
D – Tela industrial – Ainda com o substrato úmido, aplicar a industrial (malha 1 x 1), subindo pelo
rodapé por pelo menos 20 cm.
E – DRYKOALCATRÃO AR - Demais demãos – Após a aplicação da tela, seguir com as demais
demãos com consumo mínimo de 1 kg/m2
/demão com espessura mínima de 2 mm, aplicadas de
2 a 4 demãos em sentido cruzado.
F – Proteção mecânica – Deverá ser prevista a utilização de uma tela galvanizada ou plástica para
garantir a recomposição da alvenaria.
