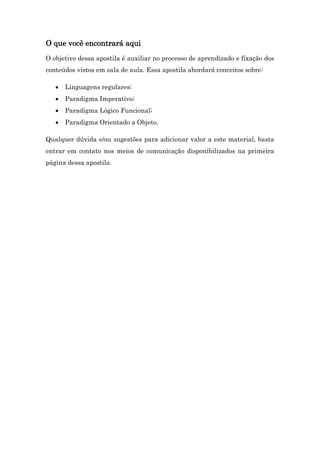

2. O que você encontrará aqui
O objetivo dessa apostila é auxiliar no processo de aprendizado e fixação dos
conteúdos vistos em sala de aula. Essa apostila abordará conceitos sobre:

Linguagens regulares;

Paradigma Imperativo;

Paradigma Lógico Funcional;

Paradigma Orientado a Objeto.
Qualquer dúvida e/ou sugestões para adicionar valor a este material, basta
entrar em contato nos meios de comunicação disponibilizados na primeira
página dessa apostila.

3. Primeiros Conceitos
Acredito que a primeira pergunta que surge em nossa mente quando
iniciamos um novo estudo é saber por que estamos fazendo isso correto?
Então talvez a melhor candidata como primeira pergunta dessa disciplina
seja: “O que é Paradigma de Programação?”. Espero ter acertado que essa
seja sua pergunta ou que seja ao menos algo semelhante. Mas vamos
começar por ela.
Pois bem. Paradigma de Programação nada mais é do que a estrutura ou a
maneira que um programa será executado. Através de um exemplo fica mais
fácil, correto?! :
O que diferencia as linguagens Java ou C# das linguagens COBOL ou
Pascal partindo da visão essencial de cada uma?
Java e C# São linguagens de programação ORIENTADAS A OBJETO, ou
seja, o programador deve ter a capacidade de abstrair que uma linguagem
com essa característica trabalha através da interação de objetos, correto?!
As linguagens COBOL e Pascal são linguagens onde o programador deve
entender que o programa será executado como uma pilha de funções
executadas de maneira sequencial, ou seja, PROGRAMAÇÃO FUNCIONAL.
Se fizermos uma analogia com Engenharia de Software, existem diversas
metodologias que possuem suas particularidades correto? As metodologias
ágeis – Scrum, XP, etc - se diferenciam das metodologias tradicionais –
Processo Unificado, Cascata, Espiral – através de suas características e
também devido a sua aplicabilidade em determinados problemas que devem
ser resolvidos. Os Paradigmas de Programação possuem basicamente o
mesmo conceito: diferentes linguagens de programação possuem diferentes
paradigmas de programação.
Java, C#, Pascal e COBOL são poucos exemplos de linguagens que possuem
no mercado. Vou deixar como tarefa para você pesquisar mais alguns
exemplos de linguagens de programação e quais seus paradigmas. Para

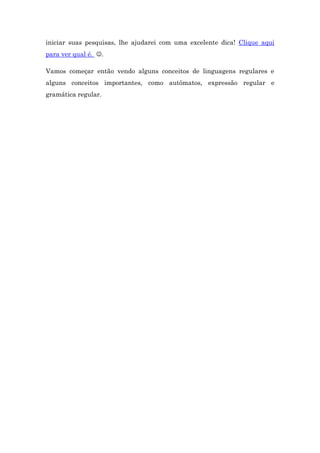

4. iniciar suas pesquisas, lhe ajudarei com uma excelente dica! Clique aqui
para ver qual é. .
Vamos começar então vendo alguns conceitos de linguagens regulares e
alguns conceitos importantes, como autômatos, expressão regular e
gramática regular.

5. Autômato Finito
Então, o que é um autômato finito?
Figura 1 – Exemplos de autômatos: Semáforo, porta eletrônica e elevador.
Autômatos finitos são máquinas que possuem
componentes e que são bem fáceis de ser lembrados:
basicamente
três
1. Fita: dispositivo que tem a informação que será processada;
2. Unidade de Controle: estado corrente da máquina. Essa possui uma
unidade de controle que acessa um estado da fita e que se movimenta
exclusivamente para a direita;
3. Programa ou função de transição: determina o novo estado da
máquina através de leituras e de funções.
Figura 2 - Exemplo de um autômato de estado finito com a fita, controle e estados

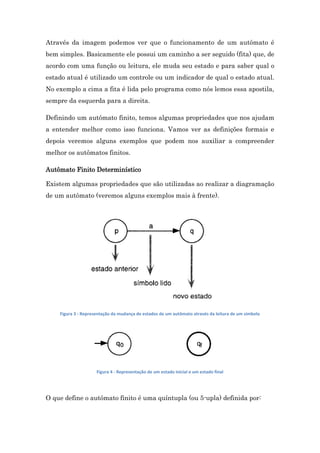

6. Através da imagem podemos ver que o funcionamento de um autômato é
bem simples. Basicamente ele possui um caminho a ser seguido (fita) que, de
acordo com uma função ou leitura, ele muda seu estado e para saber qual o
estado atual é utilizado um controle ou um indicador de qual o estado atual.
No exemplo a cima a fita é lida pelo programa como nós lemos essa apostila,
sempre da esquerda para a direita.
Definindo um autômato finito, temos algumas propriedades que nos ajudam
a entender melhor como isso funciona. Vamos ver as definições formais e
depois veremos alguns exemplos que podem nos auxiliar a compreender
melhor os autômatos finitos.
Autômato Finito Determinístico
Existem algumas propriedades que são utilizadas ao realizar a diagramação
de um autômato (veremos alguns exemplos mais à frente).
Figura 3 - Representação da mudança de estados de um autômato através da leitura de um símbolo
Figura 4 - Representação de um estado inicial e um estado final
O que define o autômato finito é uma quíntupla (ou 5-upla) definida por:

7. , onde:
Essa quíntupla pode parecer um pouco confusa no início do conteúdo, mas
com exemplos ficará mais fácil de entender e com o passar do tempo você irá
decorá-la intuitivamente. Prometo! .
Vamos voltar às figuras apresentadas acima e vamos explicar como funciona
a porta eletrônica. Essa porta é utilizada em shoppings, supermercados e em
outros lugares. Para que ela abra automaticamente existem dois tapetes,
um de frente para a porta do lado interno e outro tapete do lado externo.
Isso porque pessoas devem entrar e pessoas querem sair. A porta irá abrir
quando uma pessoa se aproximar e se fechará quando a pessoa se distanciar
da porta.
Figura 5 - Visão por cima de uma porta automática
A porta pode assumir dois estados: aberto ou fechado. Ele irá mudar de um
estado para o outro de acordo com o estímulo que receber e, nesse caso,
existem quatro possibilidades:
1. Frente: pessoa está no tapete da frente (me deixe entrar!);
2. Retaguarda: pessoa está no tapete de dentro (me deixe sair!);

8. 3. Ambos: existe uma pessoa no tapete da frente e outra no tapete de
dentro;
4. Nenhum: não há ninguém sobre os tapetes.
Vamos supor que a porta receberá a seguinte sequência de estímulos ou
valores de entrada:
frente; retaguarda; nenhum; frente, ambos.
Sabemos que nesse caso a porta estará aberta ou fechada e, de acordo com a
sequência de estímulos ela passará de um estado para outro ou ainda
continuará no mesmo estado. Portanto, para a sequência de estímulos
teremos as seguintes transações de estados:
fechado (início) -> aberto; aberto -> aberto; aberto -> fechado; fechado ->
aberto; aberto -> aberto.
Se transpusermos todas essas frases acima em uma imagem ficam mais
fáceis? Vamos representar em uma imagem, também chamado de diagrama
de transições ou diagrama de estados.

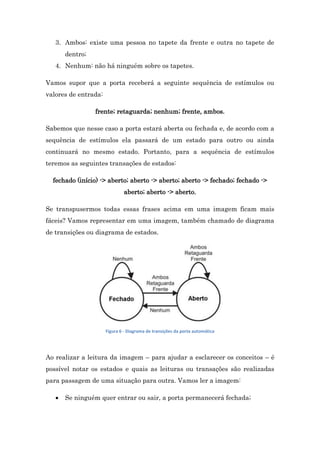

Figura 6 - Diagrama de transições da porta automática
Ao realizar a leitura da imagem – para ajudar a esclarecer os conceitos – é
possível notar os estados e quais as leituras ou transações são realizadas
para passagem de uma situação para outra. Vamos ler a imagem:

Se ninguém quer entrar ou sair, a porta permanecerá fechada;

9. 

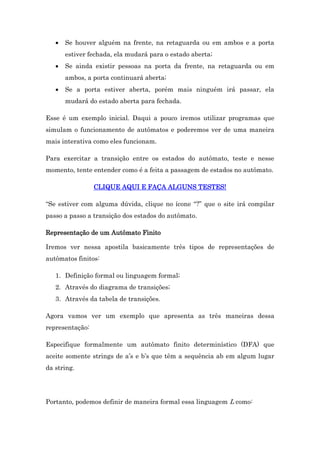

Se houver alguém na frente, na retaguarda ou em ambos e a porta
estiver fechada, ela mudará para o estado aberta;

Se ainda existir pessoas na porta da frente, na retaguarda ou em
ambos, a porta continuará aberta;

Se a porta estiver aberta, porém mais ninguém irá passar, ela
mudará do estado aberta para fechada.
Esse é um exemplo inicial. Daqui a pouco iremos utilizar programas que
simulam o funcionamento de autômatos e poderemos ver de uma maneira
mais interativa como eles funcionam.
Para exercitar a transição entre os estados do autômato, teste e nesse
momento, tente entender como é a feita a passagem de estados no autômato.
CLIQUE AQUI E FAÇA ALGUNS TESTES!
“Se estiver com alguma dúvida, clique no ícone “?” que o site irá compilar
passo a passo a transição dos estados do autômato.
Representação de um Autômato Finito
Iremos ver nessa apostila basicamente três tipos de representações de
autômatos finitos:
1. Definição formal ou linguagem formal;
2. Através do diagrama de transições;
3. Através da tabela de transições.
Agora vamos ver um exemplo que apresenta as três maneiras dessa
representação:
Especifique formalmente um autômato finito determinístico (DFA) que
aceite somente strings de a’s e b’s que têm a sequência ab em algum lugar
da string.
Portanto, podemos definir de maneira formal essa linguagem L como:

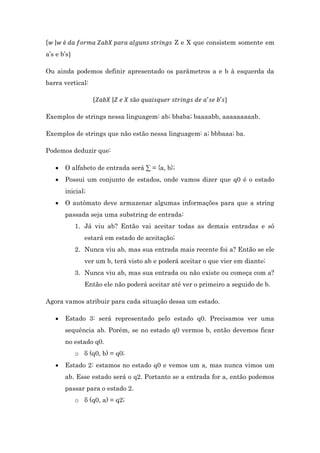

10. Z e X que consistem somente em
{ |
a’s e b’s
Ou ainda podemos definir apresentado os parâmetros a e b à esquerda da
barra vertical:
{
|
Exemplos de strings nessa linguagem: ab; bbaba; baaaabb, aaaaaaaaab.
Exemplos de strings que não estão nessa linguagem: a; bbbaaa; ba.
Podemos deduzir que:

O alfabeto de entrada será ∑ = {a, b};

Possui um conjunto de estados, onde vamos dizer que q0 é o estado
inicial;

O autômato deve armazenar algumas informações para que a string
passada seja uma substring de entrada:
1. Já viu ab? Então vai aceitar todas as demais entradas e só
estará em estado de aceitação;
2. Nunca viu ab, mas sua entrada mais recente foi a? Então se ele
ver um b, terá visto ab e poderá aceitar o que vier em diante;
3. Nunca viu ab, mas sua entrada ou não existe ou começa com a?
Então ele não poderá aceitar até ver o primeiro a seguido de b.
Agora vamos atribuir para cada situação dessa um estado.

Estado 3: será representado pelo estado q0. Precisamos ver uma
sequência ab. Porém, se no estado q0 vermos b, então devemos ficar
no estado q0.
o δ (q0, b) = q0;

Estado 2: estamos no estado q0 e vemos um a, mas nunca vimos um
ab. Esse estado será o q2. Portanto se a entrada for a, então podemos
passar para o estado 2.
o δ (q0, a) = q2;

11. 
Estado 3: nesse estado será considerado que estamos no estado 2.
Então, se virmos outra letra a estaremos no mesmo lugar correto?
Ainda não vimos uma sequência ab ! Não vimos ab, mas a ainda
continua sendo nosso último símbolo e ainda estamos esperando pela
letra b.
o δ (q2, a) = q2;.
Se estamos no estado q2 e vemos a letra b, agora existe uma
sequência ab. Chamaremos essa condição de q1, e ela será nossa
condição de aceitação.
o δ (q2, b) = q1;
Como foi definido no problema, ao final dessa condição, se vermos uma
sequência ab, qualquer entrada será aceita e continuará na situação de
aceitação.
o δ (q1, a) = δ (q1, b) = q1;

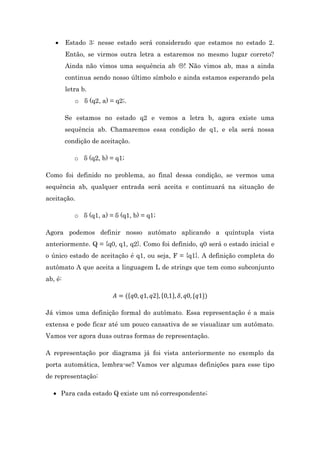

Agora podemos definir nosso autômato aplicando a quíntupla vista
anteriormente. Q = {q0, q1, q2}. Como foi definido, q0 será o estado inicial e
o único estado de aceitação é q1, ou seja, F = {q1}. A definição completa do
autômato A que aceita a linguagem L de strings que tem como subconjunto
ab, é:
{
{
{
Já vimos uma definição formal do autômato. Essa representação é a mais
extensa e pode ficar até um pouco cansativa de se visualizar um autômato.
Vamos ver agora duas outras formas de representação.
A representação por diagrama já foi vista anteriormente no exemplo da
porta automática, lembra-se? Vamos ver algumas definições para esse tipo
de representação:
 Para cada estado Q existe um nó correspondente;

12.  Cada para cada mudança de estado existirá um estado resultante. Essa
mudança se deve com a entrada do estado atual e da função de
transição. δ (q, a) = p. Ou seja, o estado q após passar pela função de
transição a resultará em p;
 Existe uma seta inicial em q0 identificada como início. Essa seta não se
origina em nenhum estado (representados por nós);
 Os estados ou nós de aceitação são representados por um círculo duplo
e os estados que não estão nessa situação são círculos simples.
Figura 7 - Diagrama de transições que aceita todas strings que contêm a substring ab
A última representação que iremos ver é a tabela de transições. Essa
representação e através (como o nome já diz né, hehe) através de uma tabela
que representa como se devem as mudanças de um estado para outro. As
linhas correspondem aos estados, e as colunas correspondem às entradas.
A tabela de transição que representa o exemplo que estamos acompanhando
é dada por:
→ q0
* q1
q2
a
q2
q1
q2
b
q0
q1
q1
Tabela 1 - Tabela de transição do exemplo anterior
Nesse caso, o estado inicial é representado com uma seta, e os estados de
aceitação são marcados com um asterisco.

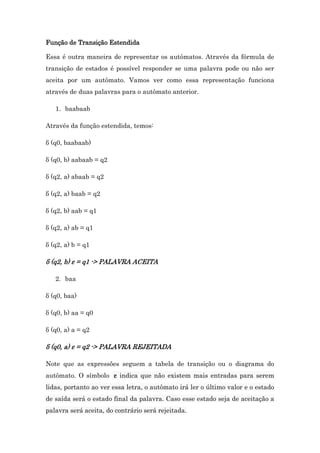

13. Função de Transição Estendida
Essa é outra maneira de representar os autômatos. Através da fórmula de
transição de estados é possível responder se uma palavra pode ou não ser
aceita por um autômato. Vamos ver como essa representação funciona
através de duas palavras para o autômato anterior.
1. baabaab
Através da função estendida, temos:
δ (q0, baabaab)
δ (q0, b) aabaab = q2
δ (q2, a) abaab = q2
δ (q2, a) baab = q2
δ (q2, b) aab = q1
δ (q2, a) ab = q1
δ (q2, a) b = q1
δ (q2, b) ε = q1 -> PALAVRA ACEITA
2. baa
δ (q0, baa)
δ (q0, b) aa = q0
δ (q0, a) a = q2
δ (q0, a) ε = q2 -> PALAVRA REJEITADA
Note que as expressões seguem a tabela de transição ou o diagrama do
autômato. O símbolo ε indica que não existem mais entradas para serem
lidas, portanto ao ver essa letra, o autômato irá ler o último valor e o estado
de saída será o estado final da palavra. Caso esse estado seja de aceitação a
palavra será aceita, do contrário será rejeitada.

14. Autômato Finito Não Determinístico
Bem, até agora trabalhamos com Autômatos Finitos Determinísticos, ou
seja, são autômatos que partem de um estado e vão para outro estado. Pois
bem, existem ainda outras formas de representação que são utilizadas para
facilitar a representação de fórmulas matemáticas: são os Autômatos Finitos
Não Determinísticos.
A diferença entre um determinístico – AFD – e um não determinístico –
AFN – são os estados. Em um AFD temos um estado determinado, onde
através da função de transição passamos do estado q0 para q1 por exemplo.
No caso do AFN podemos ter um conjunto de estados, ou seja, de q0 é
possível ir para q1 ou q2. Vamos ver essa representação de autômato em um
diagrama.
Figura 8 - Representação de um Autômato Finito Não Determinístico
O interessante nesse autômato é que podemos através de uma mesma
entrada estar em dois estados ao mesmo tempo. Por isso o nome não
determinístico. Não é possível garantir que um autômato terá apenas um
estado resultante, mas agora ele poderá ter um conjunto de estados
resultantes. Interessante, não? A ideia dos autômatos finitos não
determinísticos é simplificar a representação dos autômatos finitos.
Portanto, por analogia podemos presumir que para cada autômato finito não
determinístico teremos um autômato finito determinístico.
CLIQUE AQUI PARA SABER MAIS SOBRE A HISÓRIA DOS AFN
Nosso foco no curso será ver como podemos converter um AFN para um AFD
(vamos tentar usar as siglas para simplificar agora, ok?!). Assim, caso tenha

15. mais interesse sobre os AFN’s, utilize a internet para aprimorar seus
conhecimentos sobre esse assunto. Essa apostila é apenas um direcionador
para seus estudos. Você e somente você pode definir se você quer aprender
mais ou não, jovem pandawan !

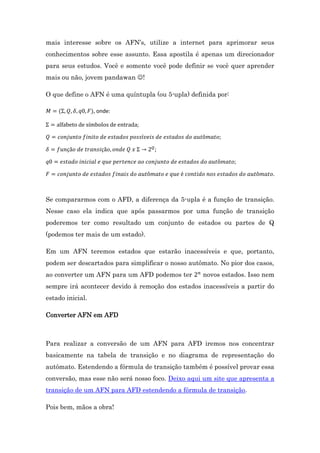

O que define o AFN é uma quíntupla (ou 5-upla) definida por:
, onde:
Se compararmos com o AFD, a diferença da 5-upla é a função de transição.
Nesse caso ela indica que após passarmos por uma função de transição
poderemos ter como resultado um conjunto de estados ou partes de Q
(podemos ter mais de um estado).
Em um AFN teremos estados que estarão inacessíveis e que, portanto,
podem ser descartados para simplificar o nosso autômato. No pior dos casos,
ao converter um AFN para um AFD podemos ter
novos estados. Isso nem
sempre irá acontecer devido à remoção dos estados inacessíveis a partir do
estado inicial.
Converter AFN em AFD
Para realizar a conversão de um AFN para AFD iremos nos concentrar
basicamente na tabela de transição e no diagrama de representação do
autômato. Estendendo a fórmula de transição também é possível provar essa
conversão, mas esse não será nosso foco. Deixo aqui um site que apresenta a
transição de um AFN para AFD estendendo a fórmula de transição.
Pois bem, mãos a obra!

16. Sabemos que através de um diagrama de representação do autômato
podemos elaborar nossa tabela de transição. Então vamos utilizar o
autômato apresentado no tópico anterior.
A partir de agora iremos construir o autômato finito através da tabela de
transição. Para isso, iremos considerar as linhas em nossa tabela onde os
estados que possuem um estado de acesso. Como estado de acesso podemos
considerar como todos os conjuntos de onde existe o estado inicial. Isso
porque não conseguimos aceitar ou rejeitar uma palavra, desde que ela não
passe pelo estado inicial. Vou provar isso através de um exemplo por
indução! 
Para o autômato acima, queremos ver se a entrada 00101 será aceita.
No exemplo, temos que caso a entrada seja 0, o autômato pode continuar no
estado q0 ou ir para o estado q1 correto? Vamos fazer a prova aos poucos.
0
q0
q0
q1
Ok. Até aqui estamos em dois estados, ou q0 ou q1 serão aceitos. Isso será
válido pois o primeiro valor da entrada foi 0. Agora o autômato receberá
outro 0. Agora ele seguirá somente por q0 novamente. O estado q1 será
parado pois caso q1 receba zero ele não irá para nenhum lugar, ou seja,
ficará paralisado. Indicarei paralisado com o símbolo P.
0
q0
0
q0
q0
q1 (P)
q1
Já sabemos que q0 aceita como próximos estados q0 e q1. Portanto eles se
repetem. O próximo valor de entrada será 1. Agora devemos considerar o
seguinte: caso q0 receba o valor 1, ele continuará em q0 e caso q1 receba o
valor 1 o autômato irá para q2.

17. 0
q0
0
1
q0
q0
q1 (P)
q0
q1
q2

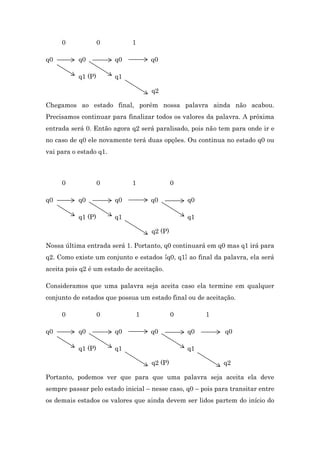

Chegamos ao estado final, porém nossa palavra ainda não acabou.
Precisamos continuar para finalizar todos os valores da palavra. A próxima
entrada será 0. Então agora q2 será paralisado, pois não tem para onde ir e
no caso de q0 ele novamente terá duas opções. Ou continua no estado q0 ou
vai para o estado q1.
0
q0
0
1
q0
q0
q1 (P)
0
q0
q0
q1
q1
q2 (P)
Nossa última entrada será 1. Portanto, q0 continuará em q0 mas q1 irá para
q2. Como existe um conjunto e estados {q0, q1} ao final da palavra, ela será
aceita pois q2 é um estado de aceitação.
Consideramos que uma palavra seja aceita caso ela termine em qualquer
conjunto de estados que possua um estado final ou de aceitação.
0
q0
0
1
q0
q0
q1 (P)
0
q0
q1
1
q0
q0
q1
q2 (P)
q2
Portanto, podemos ver que para que uma palavra seja aceita ela deve
sempre passar pelo estado inicial – nesse caso, q0 – pois para transitar entre
os demais estados os valores que ainda devem ser lidos partem do início do

18. autômato. Assim, os estados válidos e utilizados para transformar um AFN
em AFD são somente aqueles conjuntos de estados que possuem o estado
inicial. Os demais estados são denominados inacessíveis. Isso porque não é
possível chegar até ele sem que passemos pelo estado inicial.
Agora é hora de fazer algumas alterações na tabela de transição para
conseguirmos fazer nosso AFN se transformar em AFD. Para facilitar a
leitura dos estamos podemos criar apelidos para as linhas de transição. Isso
não é obrigatório ok?! É só para a tabela ficar mais apresentável e fácil de
entender. Serão criadas mais duas colunas. Uma coluna para sabermos
quais estados estão acessíveis e que devemos utilizar para criar o AFD. A
coluna Acessível terá o valor “S” para sim e “N” para não. A outra coluna
será o apelido para cada coluna. Ao invés de representarmos por conjuntos
de estados representaremos por letras do alfabeto.
Apelido Acessível?
A
N
B
S
C
N
D
N
E
S
F
S
0
Ø
→ q0
q1
*q2
q0, q1
*q0, q2
1
Ø
Ø
q0, q1
q0
Ø
q2
Ø
Ø
q0, q1
q0, q2
q2
Ø
Tabela 2 - Construindo os subconjuntos do AFN para transformá-lo e AFD
Podemos ver através da tabela acima que os estado acessíveis serão três. B,
E, F. Isso porque eles possuem com característica comum o estado inicial, e
por isso são estados acessíveis. Vamos agora renomear os estados para ver
como a tabela fica.
Apelido Acessível?
A
N
B
S
C
N
D
N
E
S
F
S
A
-> B
C
D
E
F
0
A
E
A
A
E
E
Tabela 3 - Renomeando os estados do autômato
1
A
B
D
A
F
B

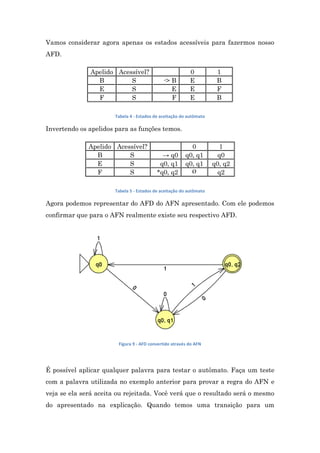

19. Vamos considerar agora apenas os estados acessíveis para fazermos nosso
AFD.
Apelido Acessível?
B
S
E
S
F
S
-> B
E
F
0
E
E
E
1
B
F
B
Tabela 4 - Estados de aceitação do autômato
Invertendo os apelidos para as funções temos.
Apelido Acessível?
B
S
E
S
F
S
→ q0
q0, q1
*q0, q2
0
q0, q1
q0, q1
Ø
1
q0
q0, q2
q2
Tabela 5 - Estados de aceitação do autômato
Agora podemos representar do AFD do AFN apresentado. Com ele podemos
confirmar que para o AFN realmente existe seu respectivo AFD.
Figura 9 - AFD convertido através do AFN
É possível aplicar qualquer palavra para testar o autômato. Faça um teste
com a palavra utilizada no exemplo anterior para provar a regra do AFN e
veja se ela será aceita ou rejeitada. Você verá que o resultado será o mesmo
do apresentado na explicação. Quando temos uma transição para um

20. conjunto de estados, qualquer conjunto que tenha o estado final será um
estado de aceitação. Como dito no início dos AFN, eles são utilizados para
simplificar a representação dos AFD.
