MMOODDEELLAAGGEEMM
IINNDDUUSSTTRRIIAALL
MMAASSCCUULLIINNOO
SENAI / Modatec - Centro de Desenvolvimento Tecnológico para
Vestuário

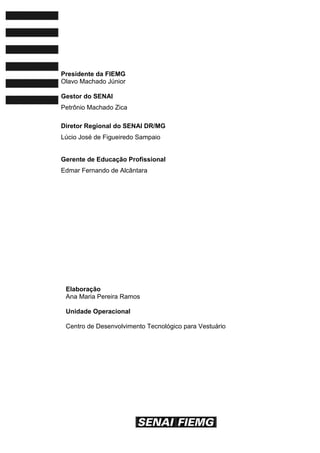

Presidente da FIEMG
Olavo Machado Júnior
Gestor do SENAI
Petrônio Machado Zica
Diretor Regional do SENAI DR/MG
Lúcio José de Figueiredo Sampaio
Gerente de Educação Profissional
Edmar Fernando de Alcântara
Elaboração
Ana Maria Pereira Ramos
Unidade Operacional
Centro de Desenvolvimento Tecnológico para Vestuário

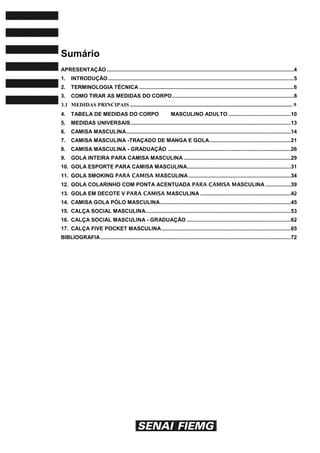

Sumário
APRESENTAÇÃO ..............................................................................................................................4
1. INTRODUÇÃO .............................................................................................................................5
2. TERMINOLOGIA TÉCNICA ........................................................................................................6
3. COMO TIRAR AS MEDIDAS DO CORPO..................................................................................8
3.1 MEDIDAS PRINCIPAIS ........................................................................................................................ 9
4. TABELA DE MEDIDAS DO CORPO MASCULINO ADULTO ..........................................10
5. MEDIDAS UNIVERSAIS............................................................................................................13

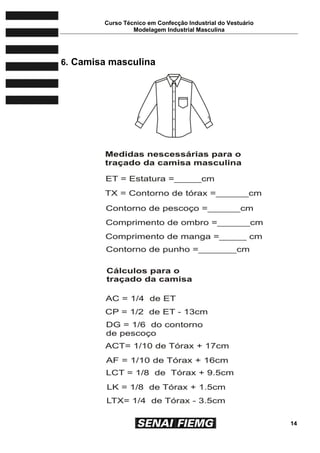

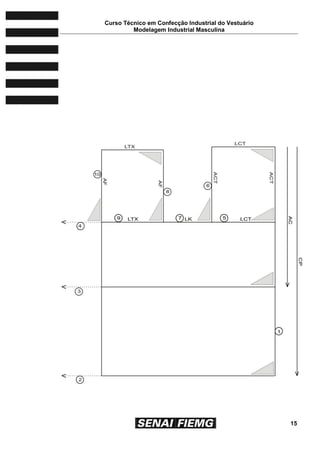

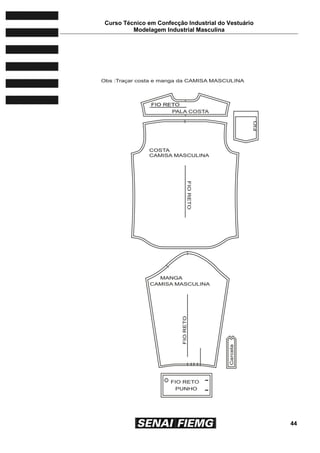

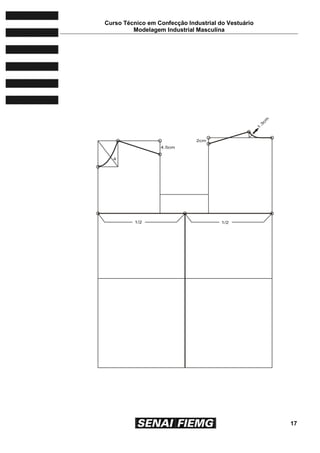

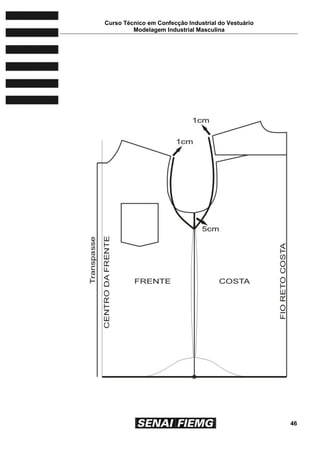

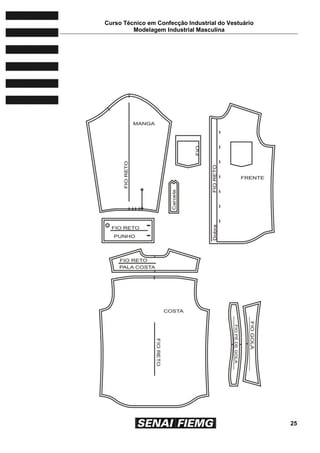

6. CAMISA MASCULINA...............................................................................................................14

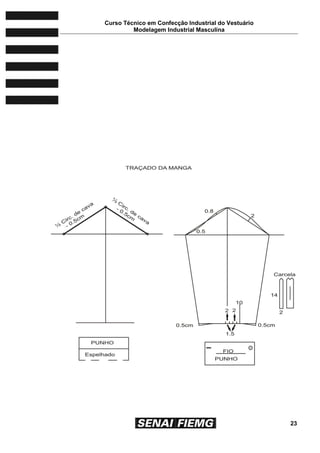

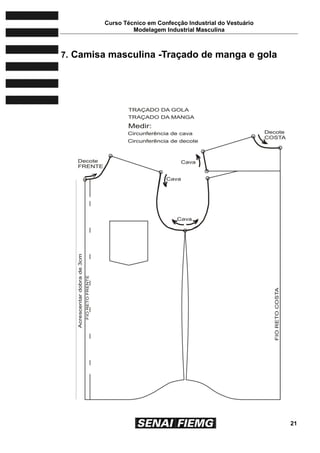

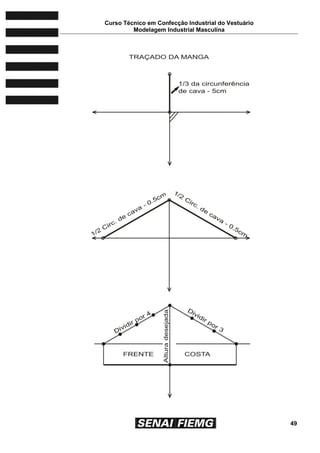

7. CAMISA MASCULINA -TRAÇADO DE MANGA E GOLA.......................................................21

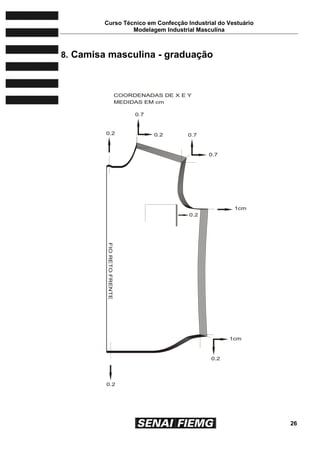

8. CAMISA MASCULINA - GRADUAÇÃO ...................................................................................26

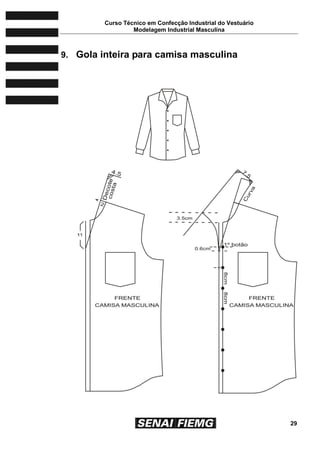

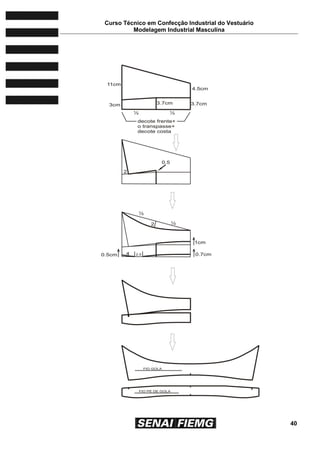

9. GOLA INTEIRA PARA CAMISA MASCULINA ........................................................................29

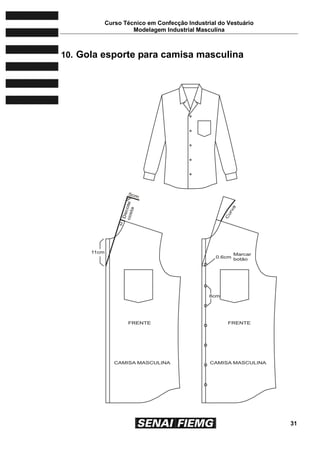

10. GOLA ESPORTE PARA CAMISA MASCULINA......................................................................31

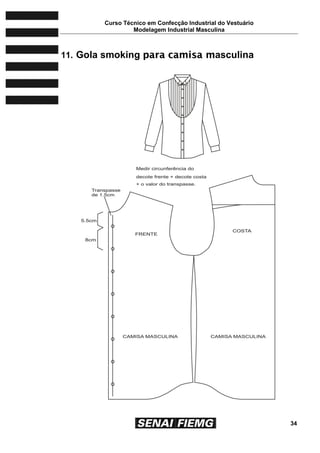

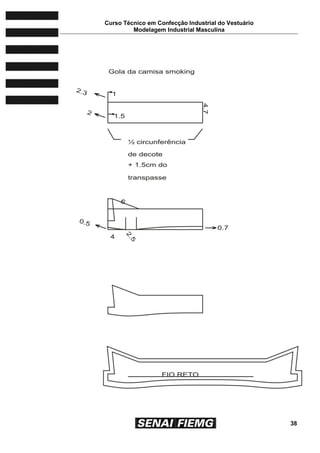

11. GOLA SMOKING PARA CAMISA MASCULINA.....................................................................34

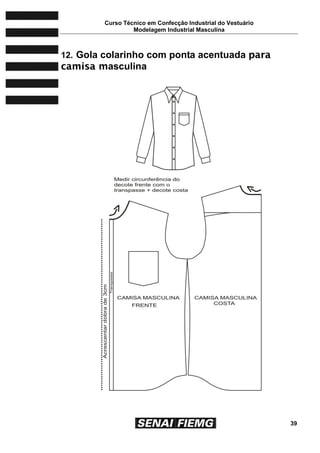

12. GOLA COLARINHO COM PONTA ACENTUADA PARA CAMISA MASCULINA .................39

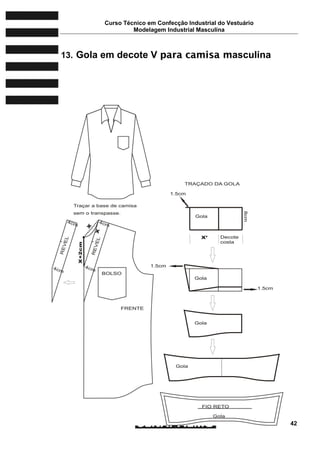

13. GOLA EM DECOTE V PARA CAMISA MASCULINA .............................................................42

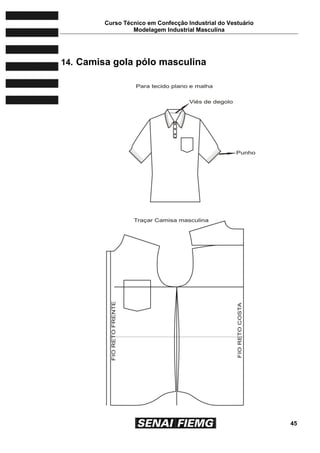

14. CAMISA GOLA PÓLO MASCULINA........................................................................................45

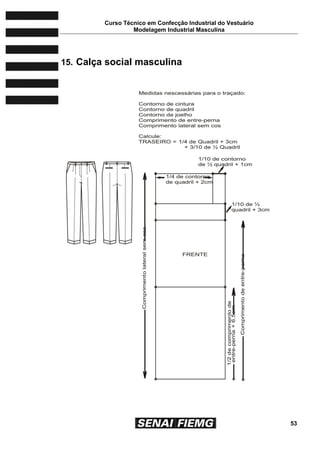

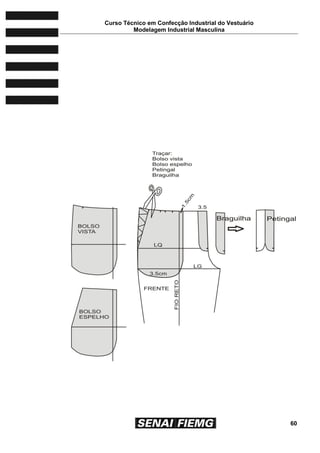

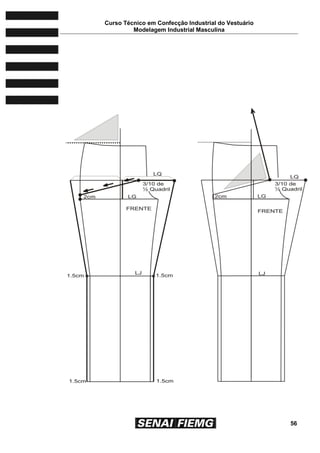

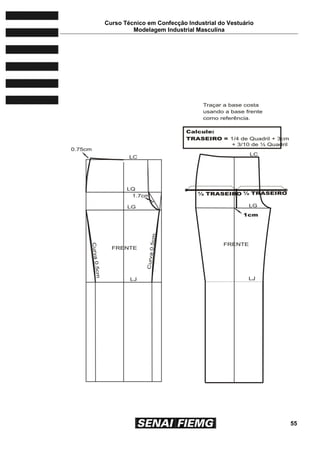

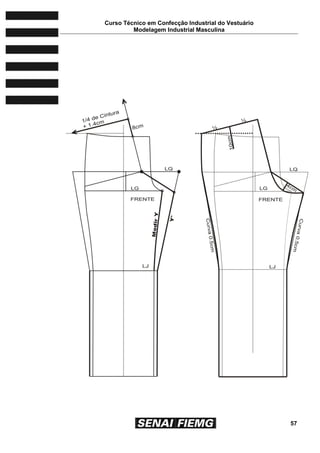

15. CALÇA SOCIAL MASCULINA..................................................................................................53

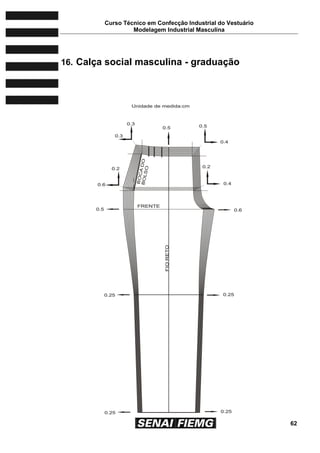

16. CALÇA SOCIAL MASCULINA - GRADUAÇÃO ......................................................................62

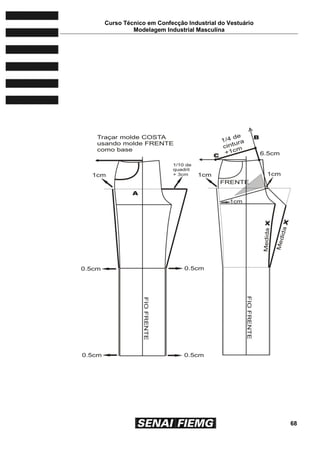

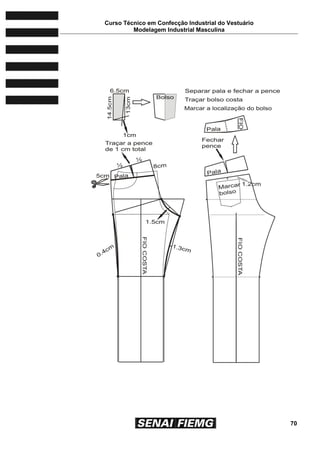

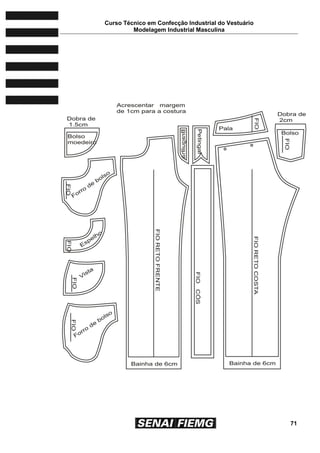

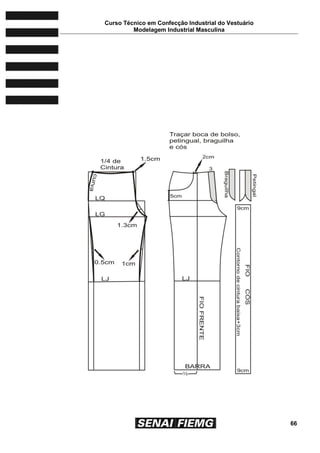

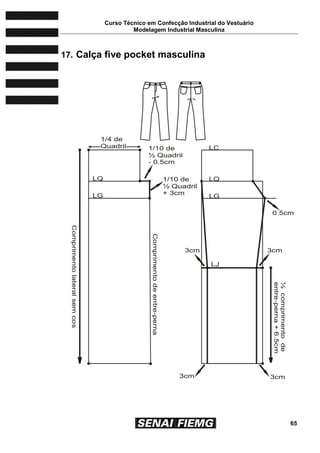

17. CALÇA FIVE POCKET MASCULINA.......................................................................................65
BIBLIOGRAFIA ................................................................................................................................72
4

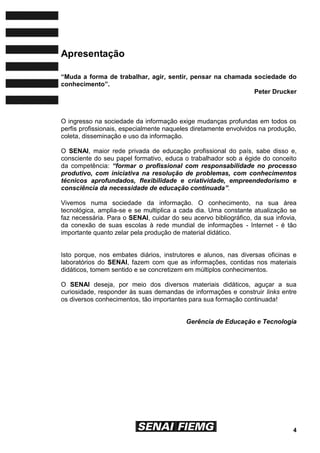

Apresentação
“Muda a forma de trabalhar, agir, sentir, pensar na chamada sociedade do
conhecimento”.
Peter Drucker
O ingresso na sociedade da informação exige mudanças profundas em todos os
perfis profissionais, especialmente naqueles diretamente envolvidos na produção,
coleta, disseminação e uso da informação.
O SENAI, maior rede privada de educação profissional do país, sabe disso e,
consciente do seu papel formativo, educa o trabalhador sob a égide do conceito
da competência: “formar o profissional com responsabilidade no processo
produtivo, com iniciativa na resolução de problemas, com conhecimentos
técnicos aprofundados, flexibilidade e criatividade, empreendedorismo e
consciência da necessidade de educação continuada”.
Vivemos numa sociedade da informação. O conhecimento, na sua área
tecnológica, amplia-se e se multiplica a cada dia. Uma constante atualização se
faz necessária. Para o SENAI, cuidar do seu acervo bibliográfico, da sua infovia,
da conexão de suas escolas à rede mundial de informações - Internet - é tão
importante quanto zelar pela produção de material didático.
Isto porque, nos embates diários, instrutores e alunos, nas diversas oficinas e
laboratórios do SENAI, fazem com que as informações, contidas nos materiais
didáticos, tomem sentido e se concretizem em múltiplos conhecimentos.
O SENAI deseja, por meio dos diversos materiais didáticos, aguçar a sua
curiosidade, responder às suas demandas de informações e construir links entre
os diversos conhecimentos, tão importantes para sua formação continuada!
Gerência de Educação e Tecnologia
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
5

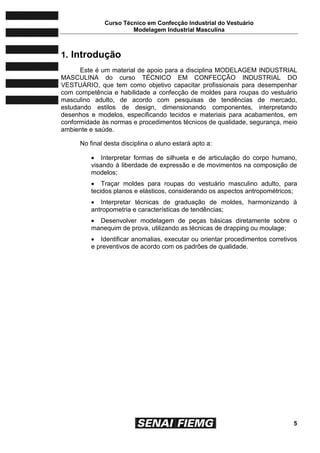

1. Introdução
Este é um material de apoio para a disciplina MODELAGEM INDUSTRIAL
MASCULINA do curso TÉCNICO EM CONFECÇÃO INDUSTRIAL DO
VESTUÁRIO, que tem como objetivo capacitar profissionais para desempenhar
com competência e habilidade a confecção de moldes para roupas do vestuário
masculino adulto, de acordo com pesquisas de tendências de mercado,
estudando estilos de design, dimensionando componentes, interpretando
desenhos e modelos, especificando tecidos e materiais para acabamentos, em
conformidade às normas e procedimentos técnicos de qualidade, segurança, meio
ambiente e saúde.
No final desta disciplina o aluno estará apto a:
 Interpretar formas de silhueta e de articulação do corpo humano,
visando à liberdade de expressão e de movimentos na composição de
modelos;
 Traçar moldes para roupas do vestuário masculino adulto, para
tecidos planos e elásticos, considerando os aspectos antropométricos;
 Interpretar técnicas de graduação de moldes, harmonizando à
antropometria e características de tendências;
 Desenvolver modelagem de peças básicas diretamente sobre o
manequim de prova, utilizando as técnicas de drapping ou moulage;
 Identificar anomalias, executar ou orientar procedimentos corretivos
e preventivos de acordo com os padrões de qualidade.
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
6
2. Terminologia técnica
- AC: Altura de cintura costa.
- ACT: Altura nas costas.
- AF: Altura na frente.
- AK: Altura de cabeça da manga.
- ATK: Altura total de cava medida no molde.
- Carcela: Guarnição que se costura em torno da abertura da manga até o punho.
- Cava D: Altura da cava dianteira medida no molde.
- Cava T: Altura da cava traseira medida no molde.
- CI: Cintura.
- CP: Comprimento.
- Costura: Medida acrescentada paralela à borda do molde, que permite costurar a roupa
sem interferir nas medidas.
- Debrum: Faixa colocada sobre a borda de uma roupa.
- DG: Medida de traçado do degolo.
- Embeber: Passar um ligeiro franzido para encolher o tecido.
- Enforme: Acabamento interior; é a marca exata da borda do molde.
- Enviesar: Colocar no sentido do viés.
- Eqüidistante: Duas curvas são eqüidistantes se elas estiverem igualmente separadas
na totalidade de seu comprimento.
- ET: Estatura.
- Fio reto: Sentido paralelo à borda (ourela) do tecido.
- Fitilho: Galão fino, enviesado, utilizado para indicar as linhas principais sobre o
manequim de prova.
- Folga: Valor a ser acrescentada ao molde básico para se obter uma roupa mais
confortável.
- G: Gancho.
- Ilharga: Recorte lateral que sai da cava e vai até à bainha, utilizado para ajustar a peça.
- J: Contorno do joelho.
- LC: Linha de cintura.
- LCT: Largura de costa.
- LTX: Largura de frente.
- LG: Linha de gancho.
- LJ: Linha de joelho.
- LK: Largura de cava.
- LPQ: Linha de pequeno quadril
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
7

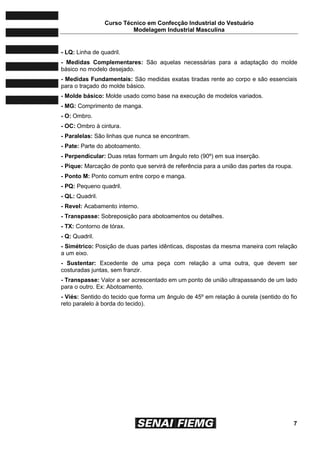

- LQ: Linha de quadril.
- Medidas Complementares: São aquelas necessárias para a adaptação do molde
básico no modelo desejado.
- Medidas Fundamentais: São medidas exatas tiradas rente ao corpo e são essenciais
para o traçado do molde básico.
- Molde básico: Molde usado como base na execução de modelos variados.
- MG: Comprimento de manga.
- O: Ombro.
- OC: Ombro à cintura.
- Paralelas: São linhas que nunca se encontram.
- Pate: Parte do abotoamento.
- Perpendicular: Duas retas formam um ângulo reto (90º) em sua inserção.
- Pique: Marcação de ponto que servirá de referência para a união das partes da roupa.
- Ponto M: Ponto comum entre corpo e manga.
- PQ: Pequeno quadril.
- QL: Quadril.
- Revel: Acabamento interno.
- Transpasse: Sobreposição para abotoamentos ou detalhes.
- TX: Contorno de tórax.
- Q: Quadril.
- Simétrico: Posição de duas partes idênticas, dispostas da mesma maneira com relação
a um eixo.
- Sustentar: Excedente de uma peça com relação a uma outra, que devem ser
costuradas juntas, sem franzir.
- Transpasse: Valor a ser acrescentado em um ponto de união ultrapassando de um lado
para o outro. Ex: Abotoamento.
- Viés: Sentido do tecido que forma um ângulo de 45º em relação à ourela (sentido do fio
reto paralelo à borda do tecido).
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
8

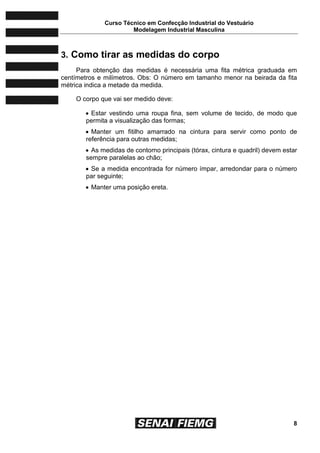

3. Como tirar as medidas do corpo
Para obtenção das medidas é necessária uma fita métrica graduada em
centímetros e milímetros. Obs: O número em tamanho menor na beirada da fita
métrica indica a metade da medida.
O corpo que vai ser medido deve:
 Estar vestindo uma roupa fina, sem volume de tecido, de modo que
permita a visualização das formas;
 Manter um fitilho amarrado na cintura para servir como ponto de
referência para outras medidas;
 As medidas de contorno principais (tórax, cintura e quadril) devem estar
sempre paralelas ao chão;
 Se a medida encontrada for número ímpar, arredondar para o número
par seguinte;
 Manter uma posição ereta.
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
9

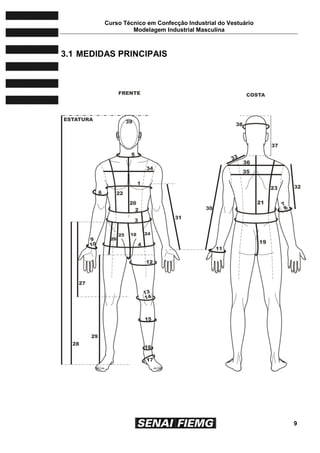

3.1 MEDIDAS PRINCIPAIS
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
10
4. TABELA DE MEDIDAS DO CORPO
MASCULINO ADULTO
Unidade de medida em centímetro (cm)
CONTORNO
Tamanhos 36 38 40 42 44 46 48
1 Contorno do tórax justo 88 92 96 100 104 108 112
2 Contorno da cintura 78 82 86 90 94 98 102
3
Contorno da cintura para calça
baixa
78 82 86 90 94 98 102
4 Contorno do quadril 92 96 100 104 108 112 116
5 Contorno do degolo 36 37 38 39 40 41 42
6 Contorno do braço (bíceps) 28.4 29.6 30.8 32 33.2 34.4 35.6
7 Contorno do cotovelo 25 26 27 28 29 30 31
8 Contorno do cotovelo dobrado 28 29 30 31 32 33 34
9 Contorno do punho justo 15 16 17 18 19 20 21
10 Contorno do punho da manga 19 20 21 22 23 24 25
11 Contorno do punho do casaco 22.2 23 23.9 24.7 25.6 26.4 27.3
12 Contorno da coxa 51 53 55 57 59 61 63
13 Contorno do joelho 36 37 38 39 40 41 42
14 Contorno do joelho dobrado 40 41 42 43 44 45 46
15 Contorno da panturrilha 35 36 37 38 39 40 41
16 Contorno do tornozelo 22 23 24 25 26 27 28
17
Contorno da articulação/
calcanhar
32 33 34 35 36 37 38
18
Contorno do gancho frente sem
o cós
23.2 23.8 24.4 25 25.6 26.2 26.8
19
Contorno do gancho costas sem
o cós
37.4 38.1 38.7 39.4 40 40.7 41.3
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
11

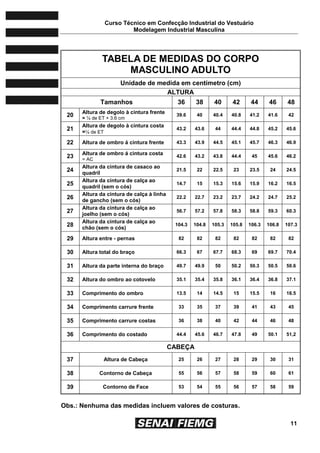

Obs.: Nenhuma das medidas incluem valores de costuras.
TABELA DE MEDIDAS DO CORPO
MASCULINO ADULTO
Unidade de medida em centímetro (cm)
ALTURA
Tamanhos 36 38 40 42 44 46 48
20 Altura de degolo à cintura frente
= ¼ de ET + 3.6 cm
39.6 40 40.4 40.8 41.2 41.6 42
21
Altura de degolo à cintura costa
=¼ de ET
43.2 43.6 44 44.4 44.8 45.2 45.6
22 Altura de ombro á cintura frente 43.3 43.9 44.5 45.1 45.7 46.3 46.9
23 Altura de ombro á cintura costa
= AC
42.6 43.2 43.8 44.4 45 45.6 46.2
24
Altura da cintura de casaco ao
quadril
21.5 22 22.5 23 23.5 24 24.5
25
Altura da cintura de calça ao
quadril (sem o cós)
14.7 15 15.3 15.6 15.9 16.2 16.5
26
Altura da cintura de calça à linha
de gancho (sem o cós)
22.2 22.7 23.2 23.7 24.2 24.7 25.2
27
Altura da cintura de calça ao
joelho (sem o cós)
56.7 57.2 57.8 58.3 58.8 59.3 60.3
28
Altura da cintura de calça ao
chão (sem o cós)
104.3 104.8 105.3 105.8 106.3 106.8 107.3
29 Altura entre - pernas 82 82 82 82 82 82 82
30 Altura total do braço 66.3 67 67.7 68.3 69 69.7 70.4
31 Altura da parte interna do braço 49.7 49.9 50 50.2 50.3 50.5 50.6
32 Altura do ombro ao cotovelo 35.1 35.4 35.8 36.1 36.4 36.8 37.1
33 Comprimento do ombro 13.5 14 14.5 15 15.5 16 16.5
34 Comprimento carrure frente 33 35 37 39 41 43 45
35 Comprimento carrure costas 36 38 40 42 44 46 48
36 Comprimento do costado 44.4 45.6 46.7 47.8 49 50.1 51,2
CABEÇA
37 Altura de Cabeça 25 26 27 28 29 30 31
38 Contorno de Cabeça 55 56 57 58 59 60 61
39 Contorno de Face 53 54 55 56 57 58 59
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
12

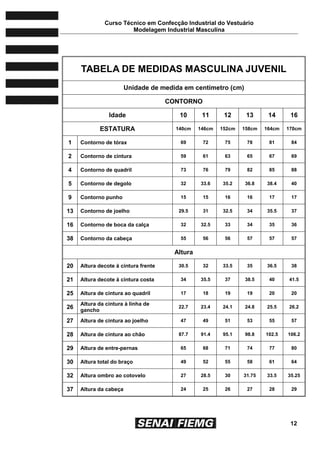

TABELA DE MEDIDAS MASCULINA JUVENIL
Unidade de medida em centímetro (cm)
CONTORNO
Idade 10 11 12 13 14 16
ESTATURA 140cm 146cm 152cm 158cm 164cm 170cm
1 Contorno de tórax 69 72 75 78 81 84
2 Contorno de cintura 59 61 63 65 67 69
4 Contorno de quadril 73 76 79 82 85 88
5 Contorno de degolo 32 33.6 35.2 36.8 38.4 40
9 Contorno punho 15 15 16 16 17 17
13 Contorno de joelho 29.5 31 32.5 34 35.5 37
16 Contorno de boca da calça 32 32.5 33 34 35 36
38 Contorno da cabeça 55 56 56 57 57 57
Altura
20 Altura decote à cintura frente 30.5 32 33.5 35 36.5 38
21 Altura decote à cintura costa 34 35.5 37 38.5 40 41.5
25 Altura de cintura ao quadril 17 18 19 19 20 20
26
Altura da cintura à linha de
gancho
22.7 23.4 24.1 24.8 25.5 26.2
27 Altura de cintura ao joelho 47 49 51 53 55 57
28 Altura de cintura ao chão 87.7 91.4 95.1 98.8 102.5 106.2
29 Altura de entre-pernas 65 68 71 74 77 80
30 Altura total do braço 49 52 55 58 61 64
32 Altura ombro ao cotovelo 27 28.5 30 31.75 33.5 35.25
37 Altura da cabeça 24 25 26 27 28 29
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
13
Comprimento
33 Comprimento ombro 11 11.5 12 12.5 13.25 14
34 Comprimento carrure frente 26.5 28 29.5 31 32.5 34
35 Comprimento carrure costa 28.5 30 31.5 33 34.5 36
Obs.: - Nenhuma das medidas incluem valores de costuras
5. Medidas Universais
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
14
6. Camisa masculina
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
15
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina

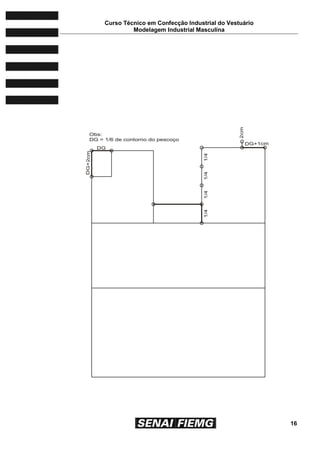

16
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
17
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina

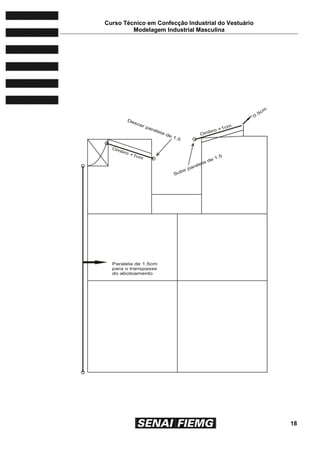

18
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina

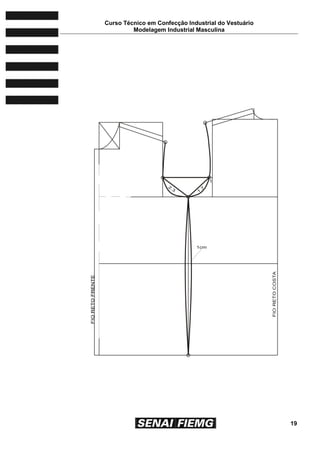

19
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
20
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
21

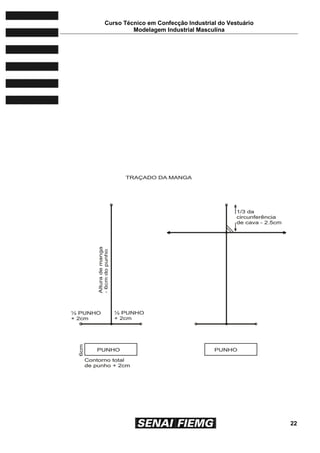

7. Camisa masculina -Traçado de manga e gola
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
22
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
23
Curso Técnico em Confecção Industrial do Vestuário

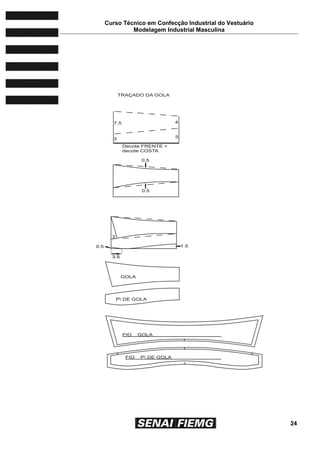

Modelagem Industrial Masculina
24
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
25
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
26
8. Camisa masculina - graduação
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina

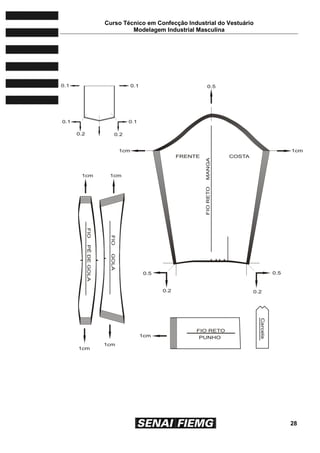

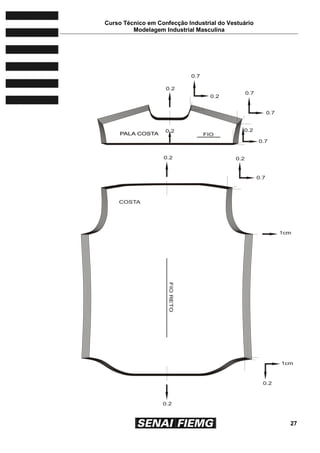

27
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
28
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
29
9. Gola inteira para camisa masculina
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
30
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
31

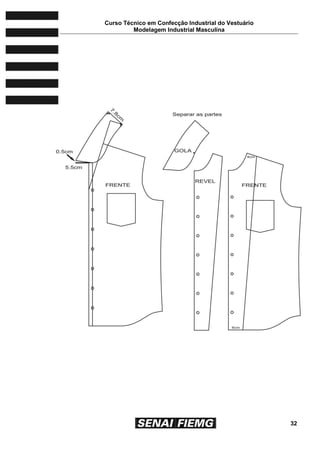

10. Gola esporte para camisa masculina
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
32
Curso Técnico em Confecção Industrial do Vestuário

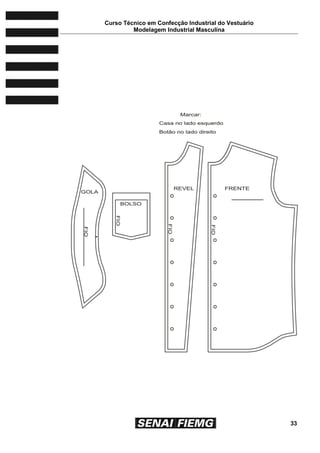

Modelagem Industrial Masculina
33
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
34
11. Gola smoking ppaarraa ccaammiissaa mmasculina
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
35
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina

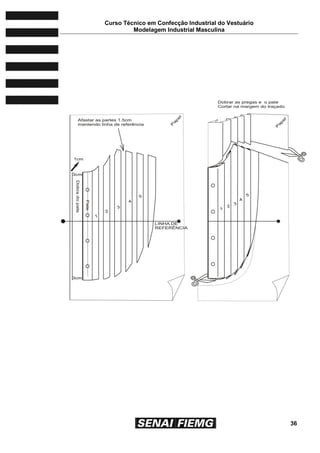

36
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina

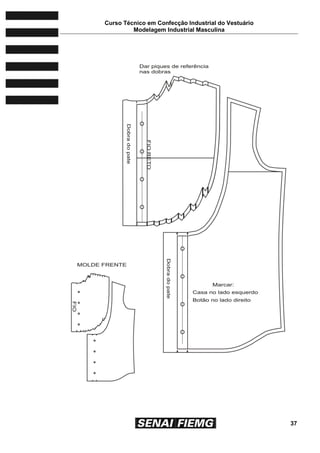

37
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
38
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
39
12. Gola colarinho com ponta acentuada ppaarraa
ccaammiissaa mmasculina
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
40
Curso Técnico em Confecção Industrial do Vestuário

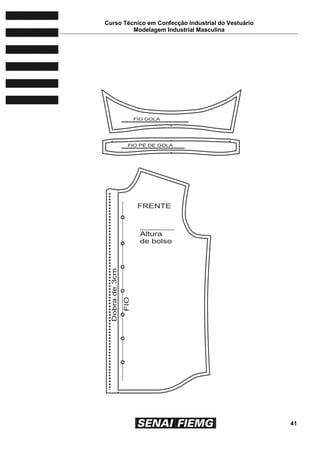

Modelagem Industrial Masculina
41
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
42
13. Gola em decote V ppaarraa ccaammiissaa mmasculina
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
43
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
44
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
45
14. Camisa gola pólo masculina
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
46
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina

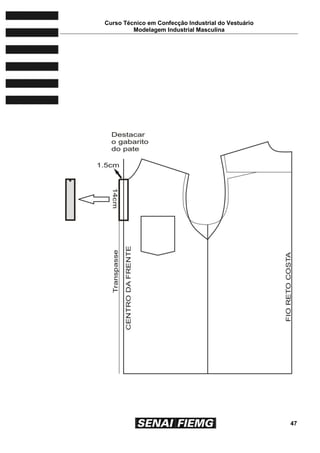

47
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina

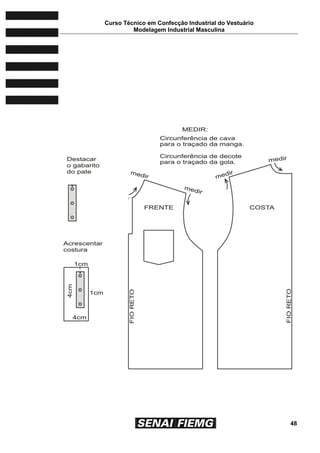

48
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
49
Curso Técnico em Confecção Industrial do Vestuário

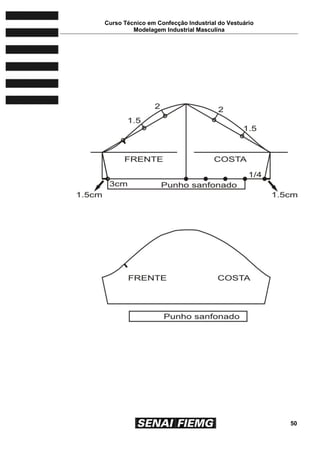

Modelagem Industrial Masculina
50
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina

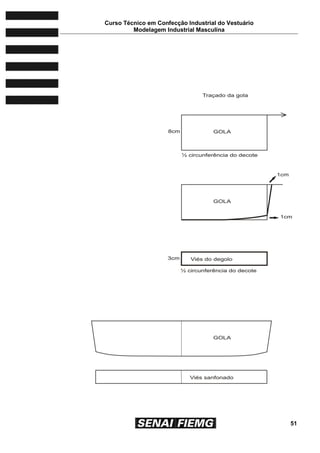

51
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina

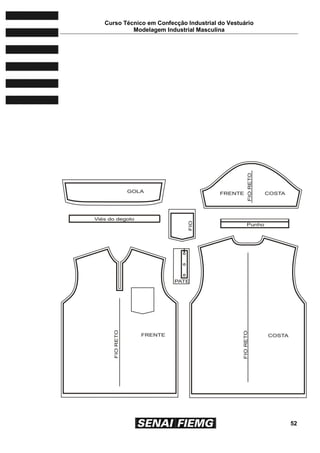

52
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
53
15. Calça social masculina
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
54
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
55
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
56
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
57
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina

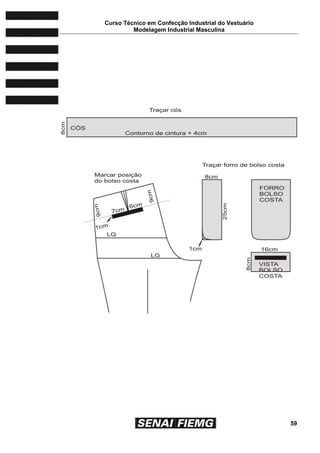

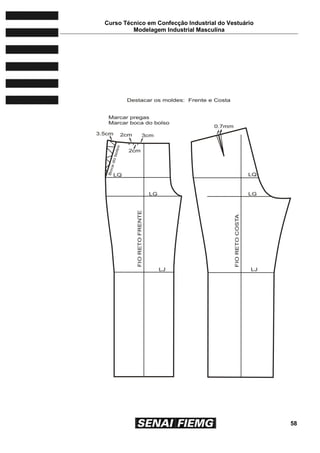

58
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
59
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
60
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina

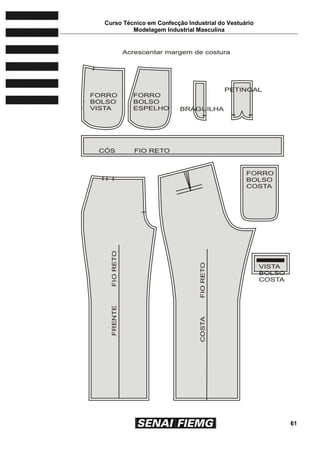

61
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
62
16. Calça social masculina - graduação
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina

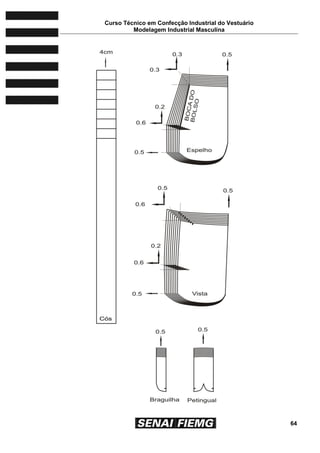

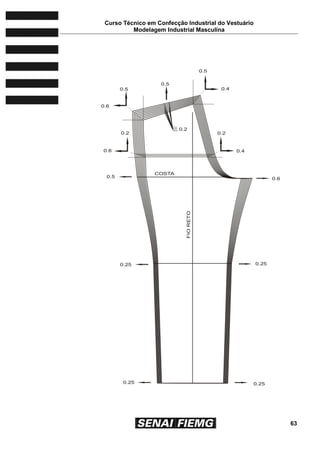

63
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
64
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
65
17. Calça five pocket masculina
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
66
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
67
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
68
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
69

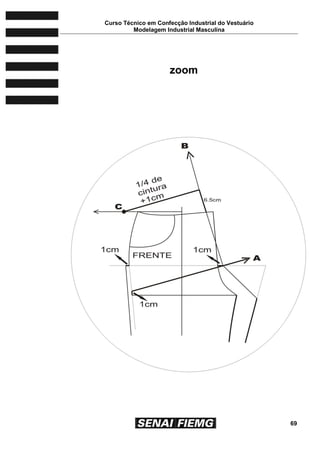

zoom
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
70
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
71
Curso Técnico em Confecção Industrial do Vestuário
Modelagem Industrial Masculina
72
Bibliografia
RUNDSCHAU. München: Fachzeitschrift Für Internationale Herren-Mode Und
Schnittechnik,
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

Mais conteúdo relacionado

Mais procurados

3apostila3 de modelagem blusa
3apostila3 de modelagem blusa3apostila3 de modelagem blusa
3apostila3 de modelagem blusa
Letícia Fortes

Modelagem2
Modelagem2Modelagem2
Modelagem2
Marlene Neves

1modelagem ubá saia
1modelagem ubá saia1modelagem ubá saia
1modelagem ubá saia
Letícia Fortes

Como tirar medidas do corpo feminino
Como tirar medidas do corpo   femininoComo tirar medidas do corpo   feminino
Como tirar medidas do corpo feminino
Marcos Cinto

3apostila3demodelagemblusa 150508005444-lva1-app6891
3apostila3demodelagemblusa 150508005444-lva1-app68913apostila3demodelagemblusa 150508005444-lva1-app6891
3apostila3demodelagemblusa 150508005444-lva1-app6891
AnaCristina583

5modelagem infantil
5modelagem infantil5modelagem infantil
5modelagem infantil
Letícia Fortes

Corteecostura nvelbsicomodainfantil-150312205124-conversion-gate01
Corteecostura nvelbsicomodainfantil-150312205124-conversion-gate01Corteecostura nvelbsicomodainfantil-150312205124-conversion-gate01
Corteecostura nvelbsicomodainfantil-150312205124-conversion-gate01
Denise Rodrigues

25 modelos de blusas e blusões gil brandão
25 modelos de blusas e blusões gil brandão25 modelos de blusas e blusões gil brandão
25 modelos de blusas e blusões gil brandão
Tixa Fernandes

Apostila do Senai modelagem
Apostila do Senai modelagem Apostila do Senai modelagem
Apostila do Senai modelagem
Grazielle Martins

Faça suas próprias roupas
Faça suas próprias roupasFaça suas próprias roupas
35 modelos de saias gil brandão
35 modelos de saias gil brandão35 modelos de saias gil brandão
35 modelos de saias gil brandão
Barbara Allexia

Senaimodelagemfem 160115083738
Senaimodelagemfem 160115083738Senaimodelagemfem 160115083738
Senaimodelagemfem 160115083738
Lilian Helena Hampel

Biblia da costura- P6finalgrandelivrodacostura
Biblia da costura- P6finalgrandelivrodacosturaBiblia da costura- P6finalgrandelivrodacostura
Biblia da costura- P6finalgrandelivrodacostura
Simone Cunha

Coleção corte e costura Manequim vol 1
Coleção corte e costura Manequim vol 1Coleção corte e costura Manequim vol 1
Coleção corte e costura Manequim vol 1
Daiane Santos

Apostilamodelagemlingeriesenai 140918223724-phpapp01
Apostilamodelagemlingeriesenai 140918223724-phpapp01Apostilamodelagemlingeriesenai 140918223724-phpapp01
Apostilamodelagemlingeriesenai 140918223724-phpapp01
Claudia Luzz

Aprenda a Costurar por Gil Brandão
Aprenda a Costurar por Gil BrandãoAprenda a Costurar por Gil Brandão
Aprenda a Costurar por Gil Brandão
Soraia de Carvalho

O Grande Livro da Costura
O Grande Livro da CosturaO Grande Livro da Costura
O Grande Livro da Costura
Soraia de Carvalho

Senai modelageminfantil-150326112330-conversion-gate01
Senai modelageminfantil-150326112330-conversion-gate01Senai modelageminfantil-150326112330-conversion-gate01
Senai modelageminfantil-150326112330-conversion-gate01
Denise Rodrigues

Um processo simples e objetivo para criar do zero o molde da sua blusa. por R...
Um processo simples e objetivo para criar do zero o molde da sua blusa. por R...Um processo simples e objetivo para criar do zero o molde da sua blusa. por R...
Um processo simples e objetivo para criar do zero o molde da sua blusa. por R...
Conta36

Acabamentos de Costura Vera Sterblitch
Acabamentos de  Costura  Vera SterblitchAcabamentos de  Costura  Vera Sterblitch
Acabamentos de Costura Vera Sterblitch
Beatriz Esteves


Mais procurados (20)

3apostila3 de modelagem blusa
3apostila3 de modelagem blusa3apostila3 de modelagem blusa
3apostila3 de modelagem blusa

Modelagem2
Modelagem2Modelagem2
Modelagem2

1modelagem ubá saia
1modelagem ubá saia1modelagem ubá saia
1modelagem ubá saia

Como tirar medidas do corpo feminino
Como tirar medidas do corpo   femininoComo tirar medidas do corpo   feminino
Como tirar medidas do corpo feminino

3apostila3demodelagemblusa 150508005444-lva1-app6891
3apostila3demodelagemblusa 150508005444-lva1-app68913apostila3demodelagemblusa 150508005444-lva1-app6891
3apostila3demodelagemblusa 150508005444-lva1-app6891

5modelagem infantil
5modelagem infantil5modelagem infantil
5modelagem infantil

Corteecostura nvelbsicomodainfantil-150312205124-conversion-gate01
Corteecostura nvelbsicomodainfantil-150312205124-conversion-gate01Corteecostura nvelbsicomodainfantil-150312205124-conversion-gate01
Corteecostura nvelbsicomodainfantil-150312205124-conversion-gate01

25 modelos de blusas e blusões gil brandão
25 modelos de blusas e blusões gil brandão25 modelos de blusas e blusões gil brandão
25 modelos de blusas e blusões gil brandão

Apostila do Senai modelagem
Apostila do Senai modelagem Apostila do Senai modelagem
Apostila do Senai modelagem

Faça suas próprias roupas
Faça suas próprias roupasFaça suas próprias roupas
Faça suas próprias roupas

35 modelos de saias gil brandão
35 modelos de saias gil brandão35 modelos de saias gil brandão
35 modelos de saias gil brandão

Senaimodelagemfem 160115083738
Senaimodelagemfem 160115083738Senaimodelagemfem 160115083738
Senaimodelagemfem 160115083738

Biblia da costura- P6finalgrandelivrodacostura
Biblia da costura- P6finalgrandelivrodacosturaBiblia da costura- P6finalgrandelivrodacostura
Biblia da costura- P6finalgrandelivrodacostura

Coleção corte e costura Manequim vol 1
Coleção corte e costura Manequim vol 1Coleção corte e costura Manequim vol 1
Coleção corte e costura Manequim vol 1

Apostilamodelagemlingeriesenai 140918223724-phpapp01
Apostilamodelagemlingeriesenai 140918223724-phpapp01Apostilamodelagemlingeriesenai 140918223724-phpapp01
Apostilamodelagemlingeriesenai 140918223724-phpapp01

Aprenda a Costurar por Gil Brandão
Aprenda a Costurar por Gil BrandãoAprenda a Costurar por Gil Brandão
Aprenda a Costurar por Gil Brandão

O Grande Livro da Costura
O Grande Livro da CosturaO Grande Livro da Costura
O Grande Livro da Costura

Senai modelageminfantil-150326112330-conversion-gate01
Senai modelageminfantil-150326112330-conversion-gate01Senai modelageminfantil-150326112330-conversion-gate01
Senai modelageminfantil-150326112330-conversion-gate01

Um processo simples e objetivo para criar do zero o molde da sua blusa. por R...
Um processo simples e objetivo para criar do zero o molde da sua blusa. por R...Um processo simples e objetivo para criar do zero o molde da sua blusa. por R...
Um processo simples e objetivo para criar do zero o molde da sua blusa. por R...

Acabamentos de Costura Vera Sterblitch
Acabamentos de  Costura  Vera SterblitchAcabamentos de  Costura  Vera Sterblitch
Acabamentos de Costura Vera Sterblitch


Destaque

Apostila de corte e costura.
Apostila de corte e costura.Apostila de corte e costura.
Apostila de corte e costura.
Adequin

Modelagem do vestuário no corelDRAW
Modelagem do vestuário no corelDRAWModelagem do vestuário no corelDRAW
Modelagem do vestuário no corelDRAW
Daniele Queiroz

Slides: Modelagem de vestuário no corelDRAW
Slides: Modelagem de vestuário no corelDRAWSlides: Modelagem de vestuário no corelDRAW
Slides: Modelagem de vestuário no corelDRAW
Daniele Queiroz

Método de corte e costura sem mestre Toutemode ( clicar com o mouse lado di...
Método de corte e costura sem mestre   Toutemode ( clicar com o mouse lado di...Método de corte e costura sem mestre   Toutemode ( clicar com o mouse lado di...
Método de corte e costura sem mestre Toutemode ( clicar com o mouse lado di...
Beatriz Esteves

Moldes de calcinha
Moldes de calcinhaMoldes de calcinha
Moldes de calcinha
Márcia Bezerra

01 modelagem -tecnologia-de-costura-e-modelagem-i
01   modelagem -tecnologia-de-costura-e-modelagem-i01   modelagem -tecnologia-de-costura-e-modelagem-i
01 modelagem -tecnologia-de-costura-e-modelagem-i
vmaria03

Apostila Design de Moda
Apostila Design de ModaApostila Design de Moda
Apostila Design de Moda
Alison Davyd

Fashion sketchbook
Fashion sketchbookFashion sketchbook
Fashion sketchbook
Luka279

Blusa de-tricoline-090726051052-phpapp02
Blusa de-tricoline-090726051052-phpapp02Blusa de-tricoline-090726051052-phpapp02
Blusa de-tricoline-090726051052-phpapp02
Claudia Luzz

Basics fashion design construction (2009)bbs
Basics fashion design construction (2009)bbsBasics fashion design construction (2009)bbs
Basics fashion design construction (2009)bbs
Mia Delos Santos

Blusa inf. tamanho 4 anos
 Blusa inf. tamanho 4 anos  Blusa inf. tamanho 4 anos
Blusa inf. tamanho 4 anos
Daniele Queiroz

Molde projeto50 macaquinho
Molde projeto50 macaquinhoMolde projeto50 macaquinho
Molde projeto50 macaquinho
Letícia Fortes

CAD de modelagem - Comparativo de eficiência entre processos manuais e comput...
CAD de modelagem - Comparativo de eficiência entre processos manuais e comput...CAD de modelagem - Comparativo de eficiência entre processos manuais e comput...
CAD de modelagem - Comparativo de eficiência entre processos manuais e comput...
Heide Gomes Casagrande

Molde de Biquini Cortininha
Molde de Biquini CortininhaMolde de Biquini Cortininha
Molde de Biquini Cortininha
modacosturada

Tabela de medidas do corpo humano
Tabela de medidas do corpo humanoTabela de medidas do corpo humano
Tabela de medidas do corpo humano
Débora Cseri


Destaque (15)

Apostila de corte e costura.
Apostila de corte e costura.Apostila de corte e costura.
Apostila de corte e costura.

Modelagem do vestuário no corelDRAW
Modelagem do vestuário no corelDRAWModelagem do vestuário no corelDRAW
Modelagem do vestuário no corelDRAW

Slides: Modelagem de vestuário no corelDRAW
Slides: Modelagem de vestuário no corelDRAWSlides: Modelagem de vestuário no corelDRAW
Slides: Modelagem de vestuário no corelDRAW

Método de corte e costura sem mestre Toutemode ( clicar com o mouse lado di...
Método de corte e costura sem mestre   Toutemode ( clicar com o mouse lado di...Método de corte e costura sem mestre   Toutemode ( clicar com o mouse lado di...
Método de corte e costura sem mestre Toutemode ( clicar com o mouse lado di...

Moldes de calcinha
Moldes de calcinhaMoldes de calcinha
Moldes de calcinha

01 modelagem -tecnologia-de-costura-e-modelagem-i
01   modelagem -tecnologia-de-costura-e-modelagem-i01   modelagem -tecnologia-de-costura-e-modelagem-i
01 modelagem -tecnologia-de-costura-e-modelagem-i

Apostila Design de Moda
Apostila Design de ModaApostila Design de Moda
Apostila Design de Moda

Fashion sketchbook
Fashion sketchbookFashion sketchbook
Fashion sketchbook

Blusa de-tricoline-090726051052-phpapp02
Blusa de-tricoline-090726051052-phpapp02Blusa de-tricoline-090726051052-phpapp02
Blusa de-tricoline-090726051052-phpapp02

Basics fashion design construction (2009)bbs
Basics fashion design construction (2009)bbsBasics fashion design construction (2009)bbs
Basics fashion design construction (2009)bbs

Blusa inf. tamanho 4 anos
 Blusa inf. tamanho 4 anos  Blusa inf. tamanho 4 anos
Blusa inf. tamanho 4 anos

Molde projeto50 macaquinho
Molde projeto50 macaquinhoMolde projeto50 macaquinho
Molde projeto50 macaquinho

CAD de modelagem - Comparativo de eficiência entre processos manuais e comput...
CAD de modelagem - Comparativo de eficiência entre processos manuais e comput...CAD de modelagem - Comparativo de eficiência entre processos manuais e comput...
CAD de modelagem - Comparativo de eficiência entre processos manuais e comput...

Molde de Biquini Cortininha
Molde de Biquini CortininhaMolde de Biquini Cortininha
Molde de Biquini Cortininha

Tabela de medidas do corpo humano
Tabela de medidas do corpo humanoTabela de medidas do corpo humano
Tabela de medidas do corpo humano


Semelhante a Apostilamasculina 140918223257-phpapp01

05 moda icleia_silveira
05 moda icleia_silveira05 moda icleia_silveira
05 moda icleia_silveira
Martoso2013

Fundamentos da Produção do Vestuário - Modelagem.pptx
Fundamentos da Produção do Vestuário - Modelagem.pptxFundamentos da Produção do Vestuário - Modelagem.pptx
Fundamentos da Produção do Vestuário - Modelagem.pptx
AndreaFerraz22

Modelista- Apostila 2
Modelista- Apostila 2Modelista- Apostila 2
Modelista- Apostila 2
eadrede

Apresentação
Apresentação Apresentação
Apresentação
Laise Cardoso

Fetiche: a lingerie e o mercado erótico.
Fetiche: a lingerie e o mercado erótico.Fetiche: a lingerie e o mercado erótico.
Fetiche: a lingerie e o mercado erótico.
Carolina Tempel

Senai mg - gestão de manutenção
Senai mg - gestão de manutençãoSenai mg - gestão de manutenção
Senai mg - gestão de manutenção
Vladimir Silva

Processos produtivos da ind_da_moda
Processos produtivos da ind_da_modaProcessos produtivos da ind_da_moda
Processos produtivos da ind_da_moda
Nilzeth Gusmao

Apostila ppcp textil
Apostila ppcp textilApostila ppcp textil
Apostila ppcp textil
sollavanderias

APOSTILA - modelagem feminina ,moda Julianova.docx
APOSTILA - modelagem feminina ,moda Julianova.docxAPOSTILA - modelagem feminina ,moda Julianova.docx
APOSTILA - modelagem feminina ,moda Julianova.docx
CLAUDINIAAPARECIDADA1

APOSTILA - modelagem VESTUÁRIOJulianova.docx
APOSTILA - modelagem VESTUÁRIOJulianova.docxAPOSTILA - modelagem VESTUÁRIOJulianova.docx
APOSTILA - modelagem VESTUÁRIOJulianova.docx
CLAUDINIAAPARECIDADA1

Cartilha do sebrae
Cartilha do sebraeCartilha do sebrae
Cartilha do sebrae
Lucia Rosas


Semelhante a Apostilamasculina 140918223257-phpapp01 (11)

05 moda icleia_silveira
05 moda icleia_silveira05 moda icleia_silveira
05 moda icleia_silveira

Fundamentos da Produção do Vestuário - Modelagem.pptx
Fundamentos da Produção do Vestuário - Modelagem.pptxFundamentos da Produção do Vestuário - Modelagem.pptx
Fundamentos da Produção do Vestuário - Modelagem.pptx

Modelista- Apostila 2
Modelista- Apostila 2Modelista- Apostila 2
Modelista- Apostila 2

Apresentação
Apresentação Apresentação
Apresentação

Fetiche: a lingerie e o mercado erótico.
Fetiche: a lingerie e o mercado erótico.Fetiche: a lingerie e o mercado erótico.
Fetiche: a lingerie e o mercado erótico.

Senai mg - gestão de manutenção
Senai mg - gestão de manutençãoSenai mg - gestão de manutenção
Senai mg - gestão de manutenção

Processos produtivos da ind_da_moda
Processos produtivos da ind_da_modaProcessos produtivos da ind_da_moda
Processos produtivos da ind_da_moda

Apostila ppcp textil
Apostila ppcp textilApostila ppcp textil
Apostila ppcp textil

APOSTILA - modelagem feminina ,moda Julianova.docx
APOSTILA - modelagem feminina ,moda Julianova.docxAPOSTILA - modelagem feminina ,moda Julianova.docx
APOSTILA - modelagem feminina ,moda Julianova.docx

APOSTILA - modelagem VESTUÁRIOJulianova.docx
APOSTILA - modelagem VESTUÁRIOJulianova.docxAPOSTILA - modelagem VESTUÁRIOJulianova.docx
APOSTILA - modelagem VESTUÁRIOJulianova.docx

Cartilha do sebrae
Cartilha do sebraeCartilha do sebrae
Cartilha do sebrae


Mais de Claudia Luzz

Apostiladecorteecostura 121220045441-phpapp01
Apostiladecorteecostura 121220045441-phpapp01Apostiladecorteecostura 121220045441-phpapp01
Apostiladecorteecostura 121220045441-phpapp01
Claudia Luzz

Apostila de costura
Apostila de costuraApostila de costura
Apostila de costura
Claudia Luzz

251178721 curso-inicial-de-alta-costura
251178721 curso-inicial-de-alta-costura251178721 curso-inicial-de-alta-costura
251178721 curso-inicial-de-alta-costura
Claudia Luzz

249336184 diccionario-de-costura
249336184 diccionario-de-costura249336184 diccionario-de-costura
249336184 diccionario-de-costura
Claudia Luzz

248974332 costura
248974332 costura248974332 costura
248974332 costura
Claudia Luzz

101471857 corte-e-costura-pdf-120914125833-phpapp01
101471857 corte-e-costura-pdf-120914125833-phpapp01101471857 corte-e-costura-pdf-120914125833-phpapp01
101471857 corte-e-costura-pdf-120914125833-phpapp01
Claudia Luzz

25 modelos de blusas e blusões gil brandão
25 modelos de blusas e blusões gil brandão25 modelos de blusas e blusões gil brandão
25 modelos de blusas e blusões gil brandão
Claudia Luzz

01 modelagem-tecnologia-de-costura-e-modelagem-i-121212192016-phpapp01
01 modelagem-tecnologia-de-costura-e-modelagem-i-121212192016-phpapp0101 modelagem-tecnologia-de-costura-e-modelagem-i-121212192016-phpapp01
01 modelagem-tecnologia-de-costura-e-modelagem-i-121212192016-phpapp01
Claudia Luzz


Mais de Claudia Luzz (8)

Apostiladecorteecostura 121220045441-phpapp01
Apostiladecorteecostura 121220045441-phpapp01Apostiladecorteecostura 121220045441-phpapp01
Apostiladecorteecostura 121220045441-phpapp01

Apostila de costura
Apostila de costuraApostila de costura
Apostila de costura

251178721 curso-inicial-de-alta-costura
251178721 curso-inicial-de-alta-costura251178721 curso-inicial-de-alta-costura
251178721 curso-inicial-de-alta-costura

249336184 diccionario-de-costura
249336184 diccionario-de-costura249336184 diccionario-de-costura
249336184 diccionario-de-costura

248974332 costura
248974332 costura248974332 costura
248974332 costura

101471857 corte-e-costura-pdf-120914125833-phpapp01
101471857 corte-e-costura-pdf-120914125833-phpapp01101471857 corte-e-costura-pdf-120914125833-phpapp01
101471857 corte-e-costura-pdf-120914125833-phpapp01

25 modelos de blusas e blusões gil brandão
25 modelos de blusas e blusões gil brandão25 modelos de blusas e blusões gil brandão
25 modelos de blusas e blusões gil brandão

01 modelagem-tecnologia-de-costura-e-modelagem-i-121212192016-phpapp01
01 modelagem-tecnologia-de-costura-e-modelagem-i-121212192016-phpapp0101 modelagem-tecnologia-de-costura-e-modelagem-i-121212192016-phpapp01
01 modelagem-tecnologia-de-costura-e-modelagem-i-121212192016-phpapp01


Apostilamasculina 140918223257-phpapp01

  • 1. MMOODDEELLAAGGEEMM IINNDDUUSSTTRRIIAALL MMAASSCCUULLIINNOO SENAI / Modatec - Centro de Desenvolvimento Tecnológico para Vestuário
  • 2. Presidente da FIEMG Olavo Machado Júnior Gestor do SENAI Petrônio Machado Zica Diretor Regional do SENAI DR/MG Lúcio José de Figueiredo Sampaio Gerente de Educação Profissional Edmar Fernando de Alcântara Elaboração Ana Maria Pereira Ramos Unidade Operacional Centro de Desenvolvimento Tecnológico para Vestuário
  • 3. Sumário APRESENTAÇÃO ..............................................................................................................................4 1. INTRODUÇÃO .............................................................................................................................5 2. TERMINOLOGIA TÉCNICA ........................................................................................................6 3. COMO TIRAR AS MEDIDAS DO CORPO..................................................................................8 3.1 MEDIDAS PRINCIPAIS ........................................................................................................................ 9 4. TABELA DE MEDIDAS DO CORPO MASCULINO ADULTO ..........................................10 5. MEDIDAS UNIVERSAIS............................................................................................................13 6. CAMISA MASCULINA...............................................................................................................14 7. CAMISA MASCULINA -TRAÇADO DE MANGA E GOLA.......................................................21 8. CAMISA MASCULINA - GRADUAÇÃO ...................................................................................26 9. GOLA INTEIRA PARA CAMISA MASCULINA ........................................................................29 10. GOLA ESPORTE PARA CAMISA MASCULINA......................................................................31 11. GOLA SMOKING PARA CAMISA MASCULINA.....................................................................34 12. GOLA COLARINHO COM PONTA ACENTUADA PARA CAMISA MASCULINA .................39 13. GOLA EM DECOTE V PARA CAMISA MASCULINA .............................................................42 14. CAMISA GOLA PÓLO MASCULINA........................................................................................45 15. CALÇA SOCIAL MASCULINA..................................................................................................53 16. CALÇA SOCIAL MASCULINA - GRADUAÇÃO ......................................................................62 17. CALÇA FIVE POCKET MASCULINA.......................................................................................65 BIBLIOGRAFIA ................................................................................................................................72
  • 4. 4 Apresentação “Muda a forma de trabalhar, agir, sentir, pensar na chamada sociedade do conhecimento”. Peter Drucker O ingresso na sociedade da informação exige mudanças profundas em todos os perfis profissionais, especialmente naqueles diretamente envolvidos na produção, coleta, disseminação e uso da informação. O SENAI, maior rede privada de educação profissional do país, sabe disso e, consciente do seu papel formativo, educa o trabalhador sob a égide do conceito da competência: “formar o profissional com responsabilidade no processo produtivo, com iniciativa na resolução de problemas, com conhecimentos técnicos aprofundados, flexibilidade e criatividade, empreendedorismo e consciência da necessidade de educação continuada”. Vivemos numa sociedade da informação. O conhecimento, na sua área tecnológica, amplia-se e se multiplica a cada dia. Uma constante atualização se faz necessária. Para o SENAI, cuidar do seu acervo bibliográfico, da sua infovia, da conexão de suas escolas à rede mundial de informações - Internet - é tão importante quanto zelar pela produção de material didático. Isto porque, nos embates diários, instrutores e alunos, nas diversas oficinas e laboratórios do SENAI, fazem com que as informações, contidas nos materiais didáticos, tomem sentido e se concretizem em múltiplos conhecimentos. O SENAI deseja, por meio dos diversos materiais didáticos, aguçar a sua curiosidade, responder às suas demandas de informações e construir links entre os diversos conhecimentos, tão importantes para sua formação continuada! Gerência de Educação e Tecnologia
  • 5. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 5 1. Introdução Este é um material de apoio para a disciplina MODELAGEM INDUSTRIAL MASCULINA do curso TÉCNICO EM CONFECÇÃO INDUSTRIAL DO VESTUÁRIO, que tem como objetivo capacitar profissionais para desempenhar com competência e habilidade a confecção de moldes para roupas do vestuário masculino adulto, de acordo com pesquisas de tendências de mercado, estudando estilos de design, dimensionando componentes, interpretando desenhos e modelos, especificando tecidos e materiais para acabamentos, em conformidade às normas e procedimentos técnicos de qualidade, segurança, meio ambiente e saúde. No final desta disciplina o aluno estará apto a:  Interpretar formas de silhueta e de articulação do corpo humano, visando à liberdade de expressão e de movimentos na composição de modelos;  Traçar moldes para roupas do vestuário masculino adulto, para tecidos planos e elásticos, considerando os aspectos antropométricos;  Interpretar técnicas de graduação de moldes, harmonizando à antropometria e características de tendências;  Desenvolver modelagem de peças básicas diretamente sobre o manequim de prova, utilizando as técnicas de drapping ou moulage;  Identificar anomalias, executar ou orientar procedimentos corretivos e preventivos de acordo com os padrões de qualidade.
  • 6. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 6 2. Terminologia técnica - AC: Altura de cintura costa. - ACT: Altura nas costas. - AF: Altura na frente. - AK: Altura de cabeça da manga. - ATK: Altura total de cava medida no molde. - Carcela: Guarnição que se costura em torno da abertura da manga até o punho. - Cava D: Altura da cava dianteira medida no molde. - Cava T: Altura da cava traseira medida no molde. - CI: Cintura. - CP: Comprimento. - Costura: Medida acrescentada paralela à borda do molde, que permite costurar a roupa sem interferir nas medidas. - Debrum: Faixa colocada sobre a borda de uma roupa. - DG: Medida de traçado do degolo. - Embeber: Passar um ligeiro franzido para encolher o tecido. - Enforme: Acabamento interior; é a marca exata da borda do molde. - Enviesar: Colocar no sentido do viés. - Eqüidistante: Duas curvas são eqüidistantes se elas estiverem igualmente separadas na totalidade de seu comprimento. - ET: Estatura. - Fio reto: Sentido paralelo à borda (ourela) do tecido. - Fitilho: Galão fino, enviesado, utilizado para indicar as linhas principais sobre o manequim de prova. - Folga: Valor a ser acrescentada ao molde básico para se obter uma roupa mais confortável. - G: Gancho. - Ilharga: Recorte lateral que sai da cava e vai até à bainha, utilizado para ajustar a peça. - J: Contorno do joelho. - LC: Linha de cintura. - LCT: Largura de costa. - LTX: Largura de frente. - LG: Linha de gancho. - LJ: Linha de joelho. - LK: Largura de cava. - LPQ: Linha de pequeno quadril
  • 7. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 7 - LQ: Linha de quadril. - Medidas Complementares: São aquelas necessárias para a adaptação do molde básico no modelo desejado. - Medidas Fundamentais: São medidas exatas tiradas rente ao corpo e são essenciais para o traçado do molde básico. - Molde básico: Molde usado como base na execução de modelos variados. - MG: Comprimento de manga. - O: Ombro. - OC: Ombro à cintura. - Paralelas: São linhas que nunca se encontram. - Pate: Parte do abotoamento. - Perpendicular: Duas retas formam um ângulo reto (90º) em sua inserção. - Pique: Marcação de ponto que servirá de referência para a união das partes da roupa. - Ponto M: Ponto comum entre corpo e manga. - PQ: Pequeno quadril. - QL: Quadril. - Revel: Acabamento interno. - Transpasse: Sobreposição para abotoamentos ou detalhes. - TX: Contorno de tórax. - Q: Quadril. - Simétrico: Posição de duas partes idênticas, dispostas da mesma maneira com relação a um eixo. - Sustentar: Excedente de uma peça com relação a uma outra, que devem ser costuradas juntas, sem franzir. - Transpasse: Valor a ser acrescentado em um ponto de união ultrapassando de um lado para o outro. Ex: Abotoamento. - Viés: Sentido do tecido que forma um ângulo de 45º em relação à ourela (sentido do fio reto paralelo à borda do tecido).
  • 8. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 8 3. Como tirar as medidas do corpo Para obtenção das medidas é necessária uma fita métrica graduada em centímetros e milímetros. Obs: O número em tamanho menor na beirada da fita métrica indica a metade da medida. O corpo que vai ser medido deve:  Estar vestindo uma roupa fina, sem volume de tecido, de modo que permita a visualização das formas;  Manter um fitilho amarrado na cintura para servir como ponto de referência para outras medidas;  As medidas de contorno principais (tórax, cintura e quadril) devem estar sempre paralelas ao chão;  Se a medida encontrada for número ímpar, arredondar para o número par seguinte;  Manter uma posição ereta.
  • 9. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 9 3.1 MEDIDAS PRINCIPAIS
  • 10. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 10 4. TABELA DE MEDIDAS DO CORPO MASCULINO ADULTO Unidade de medida em centímetro (cm) CONTORNO Tamanhos 36 38 40 42 44 46 48 1 Contorno do tórax justo 88 92 96 100 104 108 112 2 Contorno da cintura 78 82 86 90 94 98 102 3 Contorno da cintura para calça baixa 78 82 86 90 94 98 102 4 Contorno do quadril 92 96 100 104 108 112 116 5 Contorno do degolo 36 37 38 39 40 41 42 6 Contorno do braço (bíceps) 28.4 29.6 30.8 32 33.2 34.4 35.6 7 Contorno do cotovelo 25 26 27 28 29 30 31 8 Contorno do cotovelo dobrado 28 29 30 31 32 33 34 9 Contorno do punho justo 15 16 17 18 19 20 21 10 Contorno do punho da manga 19 20 21 22 23 24 25 11 Contorno do punho do casaco 22.2 23 23.9 24.7 25.6 26.4 27.3 12 Contorno da coxa 51 53 55 57 59 61 63 13 Contorno do joelho 36 37 38 39 40 41 42 14 Contorno do joelho dobrado 40 41 42 43 44 45 46 15 Contorno da panturrilha 35 36 37 38 39 40 41 16 Contorno do tornozelo 22 23 24 25 26 27 28 17 Contorno da articulação/ calcanhar 32 33 34 35 36 37 38 18 Contorno do gancho frente sem o cós 23.2 23.8 24.4 25 25.6 26.2 26.8 19 Contorno do gancho costas sem o cós 37.4 38.1 38.7 39.4 40 40.7 41.3
  • 11. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 11 Obs.: Nenhuma das medidas incluem valores de costuras. TABELA DE MEDIDAS DO CORPO MASCULINO ADULTO Unidade de medida em centímetro (cm) ALTURA Tamanhos 36 38 40 42 44 46 48 20 Altura de degolo à cintura frente = ¼ de ET + 3.6 cm 39.6 40 40.4 40.8 41.2 41.6 42 21 Altura de degolo à cintura costa =¼ de ET 43.2 43.6 44 44.4 44.8 45.2 45.6 22 Altura de ombro á cintura frente 43.3 43.9 44.5 45.1 45.7 46.3 46.9 23 Altura de ombro á cintura costa = AC 42.6 43.2 43.8 44.4 45 45.6 46.2 24 Altura da cintura de casaco ao quadril 21.5 22 22.5 23 23.5 24 24.5 25 Altura da cintura de calça ao quadril (sem o cós) 14.7 15 15.3 15.6 15.9 16.2 16.5 26 Altura da cintura de calça à linha de gancho (sem o cós) 22.2 22.7 23.2 23.7 24.2 24.7 25.2 27 Altura da cintura de calça ao joelho (sem o cós) 56.7 57.2 57.8 58.3 58.8 59.3 60.3 28 Altura da cintura de calça ao chão (sem o cós) 104.3 104.8 105.3 105.8 106.3 106.8 107.3 29 Altura entre - pernas 82 82 82 82 82 82 82 30 Altura total do braço 66.3 67 67.7 68.3 69 69.7 70.4 31 Altura da parte interna do braço 49.7 49.9 50 50.2 50.3 50.5 50.6 32 Altura do ombro ao cotovelo 35.1 35.4 35.8 36.1 36.4 36.8 37.1 33 Comprimento do ombro 13.5 14 14.5 15 15.5 16 16.5 34 Comprimento carrure frente 33 35 37 39 41 43 45 35 Comprimento carrure costas 36 38 40 42 44 46 48 36 Comprimento do costado 44.4 45.6 46.7 47.8 49 50.1 51,2 CABEÇA 37 Altura de Cabeça 25 26 27 28 29 30 31 38 Contorno de Cabeça 55 56 57 58 59 60 61 39 Contorno de Face 53 54 55 56 57 58 59
  • 12. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 12 TABELA DE MEDIDAS MASCULINA JUVENIL Unidade de medida em centímetro (cm) CONTORNO Idade 10 11 12 13 14 16 ESTATURA 140cm 146cm 152cm 158cm 164cm 170cm 1 Contorno de tórax 69 72 75 78 81 84 2 Contorno de cintura 59 61 63 65 67 69 4 Contorno de quadril 73 76 79 82 85 88 5 Contorno de degolo 32 33.6 35.2 36.8 38.4 40 9 Contorno punho 15 15 16 16 17 17 13 Contorno de joelho 29.5 31 32.5 34 35.5 37 16 Contorno de boca da calça 32 32.5 33 34 35 36 38 Contorno da cabeça 55 56 56 57 57 57 Altura 20 Altura decote à cintura frente 30.5 32 33.5 35 36.5 38 21 Altura decote à cintura costa 34 35.5 37 38.5 40 41.5 25 Altura de cintura ao quadril 17 18 19 19 20 20 26 Altura da cintura à linha de gancho 22.7 23.4 24.1 24.8 25.5 26.2 27 Altura de cintura ao joelho 47 49 51 53 55 57 28 Altura de cintura ao chão 87.7 91.4 95.1 98.8 102.5 106.2 29 Altura de entre-pernas 65 68 71 74 77 80 30 Altura total do braço 49 52 55 58 61 64 32 Altura ombro ao cotovelo 27 28.5 30 31.75 33.5 35.25 37 Altura da cabeça 24 25 26 27 28 29
  • 13. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 13 Comprimento 33 Comprimento ombro 11 11.5 12 12.5 13.25 14 34 Comprimento carrure frente 26.5 28 29.5 31 32.5 34 35 Comprimento carrure costa 28.5 30 31.5 33 34.5 36 Obs.: - Nenhuma das medidas incluem valores de costuras 5. Medidas Universais
  • 14. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 14 6. Camisa masculina
  • 15. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 15
  • 16. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 16
  • 17. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 17
  • 18. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 18
  • 19. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 19
  • 20. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 20
  • 21. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 21 7. Camisa masculina -Traçado de manga e gola
  • 22. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 22
  • 23. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 23
  • 24. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 24
  • 25. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 25
  • 26. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 26 8. Camisa masculina - graduação
  • 27. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 27
  • 28. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 28
  • 29. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 29 9. Gola inteira para camisa masculina
  • 30. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 30
  • 31. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 31 10. Gola esporte para camisa masculina
  • 32. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 32
  • 33. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 33
  • 34. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 34 11. Gola smoking ppaarraa ccaammiissaa mmasculina
  • 35. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 35
  • 36. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 36
  • 37. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 37
  • 38. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 38
  • 39. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 39 12. Gola colarinho com ponta acentuada ppaarraa ccaammiissaa mmasculina
  • 40. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 40
  • 41. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 41
  • 42. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 42 13. Gola em decote V ppaarraa ccaammiissaa mmasculina
  • 43. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 43
  • 44. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 44
  • 45. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 45 14. Camisa gola pólo masculina
  • 46. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 46
  • 47. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 47
  • 48. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 48
  • 49. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 49
  • 50. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 50
  • 51. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 51
  • 52. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 52
  • 53. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 53 15. Calça social masculina
  • 54. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 54
  • 55. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 55
  • 56. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 56
  • 57. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 57
  • 58. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 58
  • 59. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 59
  • 60. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 60
  • 61. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 61
  • 62. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 62 16. Calça social masculina - graduação
  • 63. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 63
  • 64. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 64
  • 65. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 65 17. Calça five pocket masculina
  • 66. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 66
  • 67. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 67
  • 68. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 68
  • 69. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 69 zoom
  • 70. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 70
  • 71. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 71
  • 72. Curso Técnico em Confecção Industrial do Vestuário Modelagem Industrial Masculina 72 Bibliografia RUNDSCHAU. München: Fachzeitschrift Für Internationale Herren-Mode Und Schnittechnik, 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34
