São armaduras pré-fabricadas para concreto armado. Consistem de rede de malhas retangulares, constituído de fios de aço soldados por caldeamento (resistência elétrica) em todos os nós (contato entre os fios que se cruzam). São usadas, por exemplo, como armadura de lajes.

1. Universidade do Estado do Rio de Janeiro
Faculdade de Engenharia
Departamento de Construção Civil e Transportes
Disciplina: Materiais de Construção Civil II
Professor: João Cassim Jordy
Colaboração dos alunos:
Giovandro de Freitas Carvalho
Sandro Eduardo Marschhausen Pereira
Rio de Janeiro
2º Semestre / 2000
Aço na Construção
Tela Soldada

2. Introdução

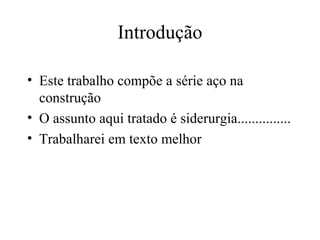

• Este trabalho compõe a série aço na
construção
• O assunto aqui tratado é siderurgia...............
• Trabalharei em texto melhor

3. Aço na Construção
• Características físicas
• Definição
• Emprego
• Siderurgia

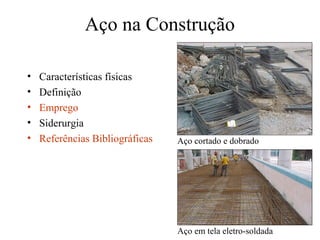

• Referências Bibliográficas Aço cortado e dobrado
Aço em tela eletro-soldada

4. Emprego
• Aço para concreto armado
• Aço para concreto
protendido
• Arames
• Pregos
• Estruturas metálicas
• Esquadrias de aço
• Hidráulica & Elétrica
Volta para Aço
na Construção

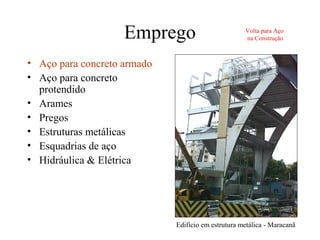

Edifício em estrutura metálica - Maracanã

5. Aço para Concreto Armado
• Definição
• Classificação
• Categorias
• Ensaios
• Liberação Para Uso
• Fornecimento
• Telas Soldadas
• Emendas de Barras

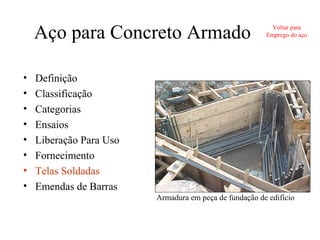

Armadura em peça de fundação de edifício
Voltar para
Emprego do aço

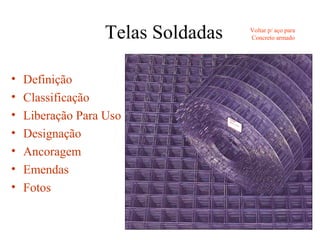

6. Telas Soldadas
• Definição
• Classificação
• Liberação Para Uso
• Designação
• Ancoragem
• Emendas
• Fotos
Voltar p/ aço para
Concreto armado

7. Definição

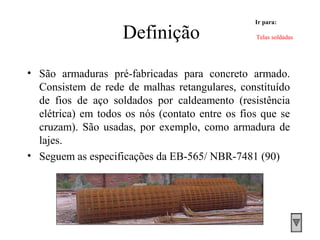

• São armaduras pré-fabricadas para concreto armado.
Consistem de rede de malhas retangulares, constituído
de fios de aço soldados por caldeamento (resistência
elétrica) em todos os nós (contato entre os fios que se
cruzam). São usadas, por exemplo, como armadura de
lajes.
• Seguem as especificações da EB-565/ NBR-7481 (90)
Ir para:
Telas soldadas

8. Elementos de tela soldada

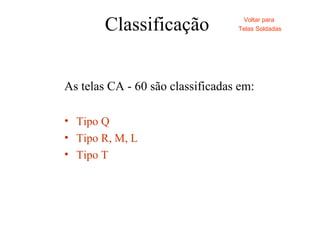

9. Classificação
As telas CA - 60 são classificadas em:
• Tipo Q
• Tipo R, M, L
• Tipo T
Voltar para
Telas Soldadas

10. Tipos de tela
Ast = Área da seção dos fios transversais, por metro de tela
Asl = Área da seção dos fios transversais, por metro de tela

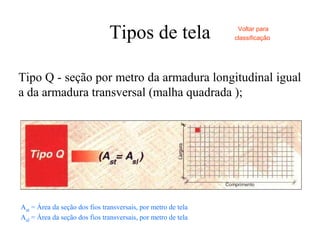

Tipo Q - seção por metro da armadura longitudinal igual
a da armadura transversal (malha quadrada );
Voltar para
classificação

11. Tipos de tela
Ast = Área da seção dos fios transversais, por metro de tela
Asl = Área da seção dos fios transversais, por metro de tela

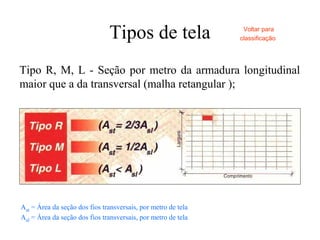

Tipo R, M, L - Seção por metro da armadura longitudinal
maior que a da transversal (malha retangular );
Voltar para
classificação

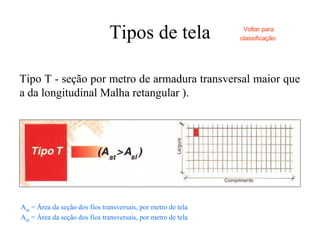

12. Tipos de tela
Ast = Área da seção dos fios transversais, por metro de tela
Asl = Área da seção dos fios transversais, por metro de tela
Tipo T - seção por metro de armadura transversal maior que
a da longitudinal Malha retangular ).
Voltar para
classificação

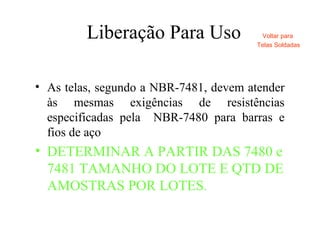

13. Liberação Para Uso
• As telas, segundo a NBR-7481, devem atender
às mesmas exigências de resistências
especificadas pela NBR-7480 para barras e
fios de aço
• DETERMINAR A PARTIR DAS 7480 e
7481 TAMANHO DO LOTE E QTD DE
AMOSTRAS POR LOTES.
Voltar para
Telas Soldadas

14. Designação

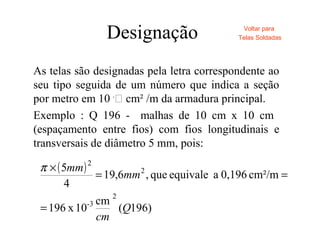

As telas são designadas pela letra correspondente ao
seu tipo seguida de um número que indica a seção
por metro em 10 -
 cm² /m da armadura principal.
Exemplo : Q 196 - malhas de 10 cm x 10 cm
(espaçamento entre fios) com fios longitudinais e
transversais de diâmetro 5 mm, pois:
Voltar para
Telas Soldadas
( )
)196(
cm
10x196
cm²/m0,196aequivaleque,6,19
4
5
2
3-
2
2
Q
cm
mm
mm
=
==
×π

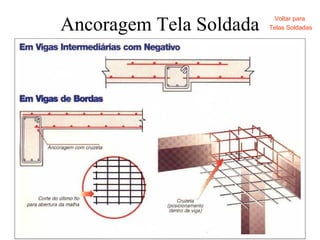

15. Ancoragem Tela Soldada
Voltar para
Telas Soldadas

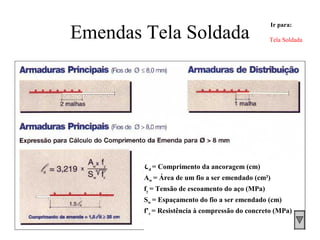

16. Emendas Tela Soldada
ld = Comprimento da ancoragem (cm)
Aw = Área de um fio a ser emendado (cm²)
fy = Tensão de escoamento do aço (MPa)
Sw = Espaçamento do fio a ser emendado (cm)
f’c = Resistência à compressão do concreto (MPa)
Ir para:
Tela Soldada

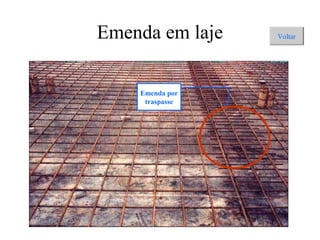

17. Emenda em laje
Emenda por
traspasse
Voltar

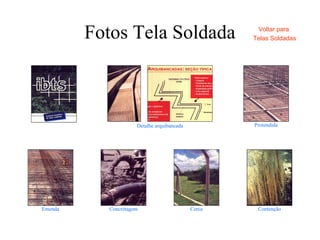

18. Fotos Tela Soldada Voltar para
Telas Soldadas
Detalhe arquibancada
Emenda Concretagem Cerca Contenção
Protendida

19. IBTS
Voltar

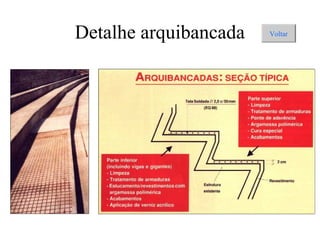

20. Detalhe arquibancada Voltar

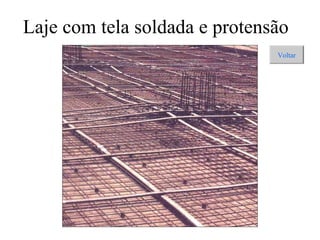

21. Laje com tela soldada e protensão
Voltar

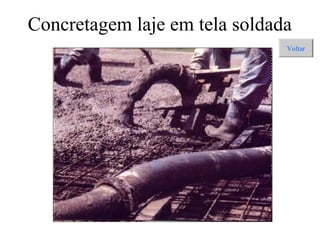

22. Concretagem laje em tela soldada
Voltar

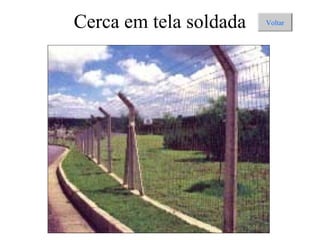

23. Cerca em tela soldada Voltar

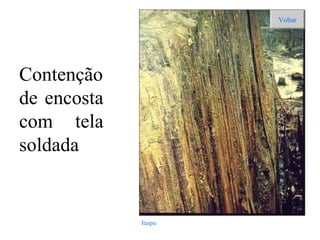

24. Contenção
de encosta
com tela
soldada
Itaipu
Voltar

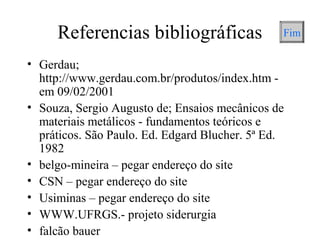

25. Referencias bibliográficas
