À escala Europeia dá-se grande relevo ao crescimento económico, mas este precisa de se demonstrar compatível com o Desenvolvimento Sustentável. O modelo proposto que denominamos “Prosperidade Renovável” pode ser a fórmula poderosa de transformação do meio edificado, que permitirá que este se torne um verdadeiro suporte para a qualidade de vida das pessoas e para uma prosperidade alargada e inclusiva das sociedades. O enfoque deste Seminário está na demonstração das oportunidades de intervenção no meio edificado, que contribuem para a prosperidade económica, ambiental e social e, simultaneamente, para uma franca melhoria do desempenho energético ambiental dos edifícios. Os Seminários são dirigido a todos os decisores que influenciam a qualidade de construção do meio edificado.

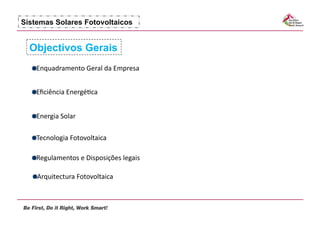

2. Sistemas Solares Fotovoltaicos
Objectivos Gerais
! nquadramento
Geral
da
Empresa
E
! ficiência
Energé7ca
E
! nergia
Solar
E
! ecnologia
Fotovoltaica
T
! egulamentos
e
Disposições
legais
R
! rquitectura
Fotovoltaica
A

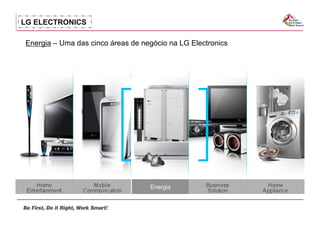

3. LG ELECTRONICS
Energia – Uma das cinco áreas de negócio na LG Electronics
Energia

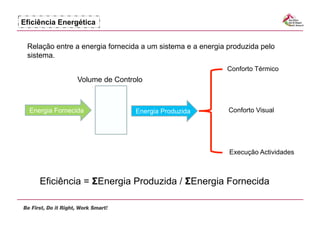

5. Eficiência Energética
Relação entre a energia fornecida a um sistema e a energia produzida pelo
sistema.
Conforto Térmico
Volume de Controlo
Energia Fornecida Energia Produzida Conforto Visual
Execução Actividades
Eficiência = ΣEnergia Produzida / ΣEnergia Fornecida

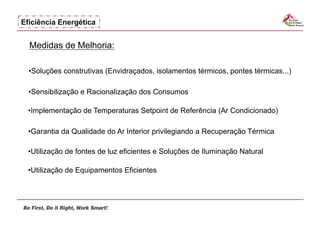

6. Eficiência Energética
Medidas de Melhoria:
• oluções construtivas (Envidraçados, isolamentos térmicos, pontes térmicas...)
S
• ensibilização e Racionalização dos Consumos
S
• mplementação de Temperaturas Setpoint de Referência (Ar Condicionado)
I
• arantia da Qualidade do Ar Interior privilegiando a Recuperação Térmica
G
• tilização de fontes de luz eficientes e Soluções de Iluminação Natural
U
• tilização de Equipamentos Eficientes
U

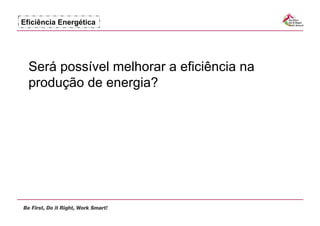

7. Eficiência Energética
Será possível melhorar a eficiência na
produção de energia?

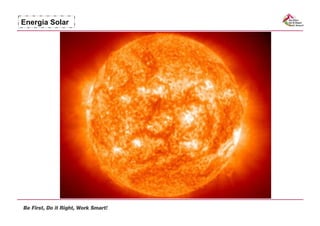

8. Energia Solar

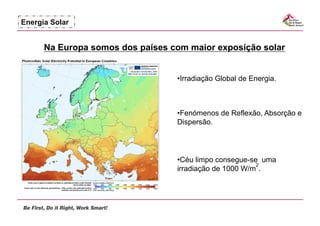

9. Energia Solar
Na Europa somos dos países com maior exposição solar
• rradiação Global de Energia.
I
• enómenos de Reflexão, Absorção e
F
Dispersão.
• éu limpo consegue-se uma
C
2
irradiação de 1000 W/m .

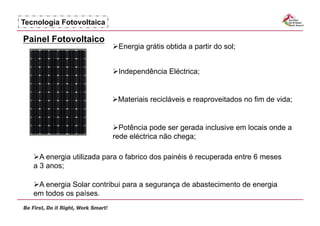

10. Tecnologia Fotovoltaica
Painel Fotovoltaico
 nergia grátis obtida a partir do sol;
E
 ndependência Eléctrica;
I
 ateriais recicláveis e reaproveitados no fim de vida;
M
 otência pode ser gerada inclusive em locais onde a
P
rede eléctrica não chega;
 energia utilizada para o fabrico dos painéis é recuperada entre 6 meses
A
a 3 anos;
 energia Solar contribui para a segurança de abastecimento de energia
A
em todos os países.

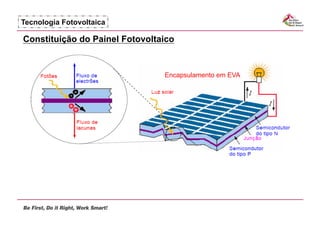

11. Tecnologia Fotovoltaica
Constituição do Painel Fotovoltaico
Encapsulamento em EVA

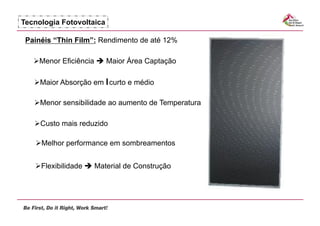

14. Tecnologia Fotovoltaica
Painéis “Thin Film”: Rendimento de até 12%
 enor Eficiência  Maior Área Captação
M
 aior Absorção em l curto e médio
M
 enor sensibilidade ao aumento de Temperatura
M
 usto mais reduzido
C
 elhor performance em sombreamentos
M
 lexibilidade  Material de Construção
F

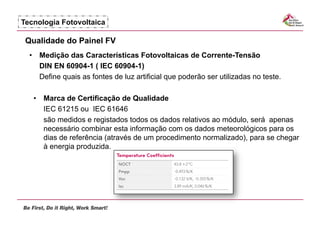

15. Tecnologia Fotovoltaica
Qualidade do Painel FV
• Medição das Características Fotovoltaicas de Corrente-Tensão
DIN EN 60904-1 ( IEC 60904-1)
Define quais as fontes de luz artificial que poderão ser utilizadas no teste.
• Marca de Certificação de Qualidade
IEC 61215 ou IEC 61646
são medidos e registados todos os dados relativos ao módulo, será apenas
necessário combinar esta informação com os dados meteorológicos para os
dias de referência (através de um procedimento normalizado), para se chegar
à energia produzida.

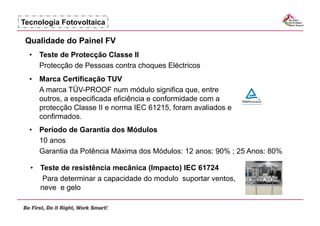

16. Tecnologia Fotovoltaica
Qualidade do Painel FV
• Teste de Protecção Classe II
Protecção de Pessoas contra choques Eléctricos
• Marca Certificação TUV
A marca TÜV-PROOF num módulo significa que, entre
outros, a especificada eficiência e conformidade com a
protecção Classe II e norma IEC 61215, foram avaliados e
confirmados.
• Período de Garantia dos Módulos
10 anos
Garantia da Potência Máxima dos Módulos: 12 anos: 90% ; 25 Anos: 80%
• Teste de resistência mecânica (Impacto) IEC 61724
Para determinar a capacidade do modulo suportar ventos,
neve e gelo

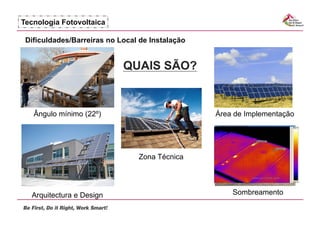

17. Tecnologia Fotovoltaica
Dificuldades/Barreiras no Local de Instalação
QUAIS SÃO?
Ângulo mínimo (22º) Área de Implementação
Zona Técnica
Arquitectura e Design Sombreamento

18. Tecnologia Fotovoltaica
Sistemas Solares Autónomos
• arquímetros, Iluminação,
P
Bombas de Àgua, etc...
• nergia Produzida ≠ Procura
E
• ontroladores de carga
C
• cumuladores de Energia
A
• nversores
I

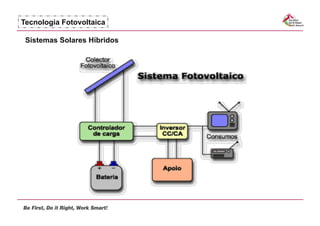

19. Tecnologia Fotovoltaica
Sistemas Solares Híbridos

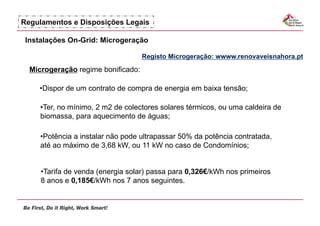

21. Regulamentos e Disposições Legais
Instalações On-Grid: Microgeração
Registo Microgeração: wwww.renovaveisnahora.pt
Microgeração regime bonificado:
• ispor de um contrato de compra de energia em baixa tensão;
D
• er, no mínimo, 2 m2 de colectores solares térmicos, ou uma caldeira de
T
biomassa, para aquecimento de águas;
• otência a instalar não pode ultrapassar 50% da potência contratada,
P
até ao máximo de 3,68 kW, ou 11 kW no caso de Condomínios;
• arifa de venda (energia solar) passa para 0,326€/kWh nos primeiros
T
8 anos e 0,185€/kWh nos 7 anos seguintes.

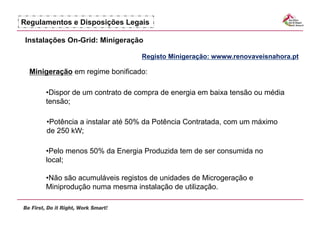

22. Regulamentos e Disposições Legais
Instalações On-Grid: Minigeração
Registo Minigeração: wwww.renovaveisnahora.pt
Minigeração em regime bonificado:
• ispor de um contrato de compra de energia em baixa tensão ou média
D
tensão;
• otência a instalar até 50% da Potência Contratada, com um máximo
P
de 250 kW;
• elo menos 50% da Energia Produzida tem de ser consumida no
P
local;
• ão são acumuláveis registos de unidades de Microgeração e
N
Miniprodução numa mesma instalação de utilização.

23. Regulamentos e Disposições Legais
Instalações On-Grid: Minigeração
Minigeração em regime bonificado:
• miniprodução tem 3 escalões:
A
Escalão I - Potência instalada até 20 kW;
Escalão II - Potência superior ou igual a 20 kW e inferior a 100 kW;
Escalão II - Potência igual ou superior a 100 kW e inferior a 250 kW.
• miniprodução tem uma tarifa bonificada de 0,215 €/kWh durante 15 anos no
A
Escalão I.
• os escalões II e III, a tarifa é de 0,215€/kWp menos o menor desconto
N
oferecido pelos registos seleccionados em cada sessão de atribuição de
potência.
• m média, o BEP varia entre os 6 e 11 anos, dependendo da região e da
E
solução de minigeração. A tarifa bonificada é garantida durante 15 anos e os
módulos fotovoltaicos apresentam uma vida útil estimada de 25 anos.
• ealização de uma Auditoria Energética
R

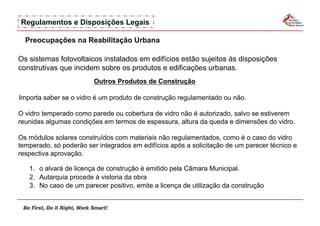

25. Regulamentos e Disposições Legais
Preocupações na Reabilitação Urbana
Os sistemas fotovoltaicos instalados em edifícios estão sujeitos às disposições
construtivas que incidem sobre os produtos e edificações urbanas.
Outros Produtos de Construção
Importa saber se o vidro é um produto de construção regulamentado ou não.
O vidro temperado como parede ou cobertura de vidro não é autorizado, salvo se estiverem
reunidas algumas condições em termos de espessura, altura da queda e dimensões do vidro.
Os módulos solares construídos com materiais não regulamentados, como é o caso do vidro
temperado, só poderão ser integrados em edifícios após a solicitação de um parecer técnico e
respectiva aprovação.
1. o alvará de licença de construção é emitido pela Câmara Municipal.
2. Autarquia procede à vistoria da obra
3. No caso de um parecer positivo, emite a licença de utilização da construção

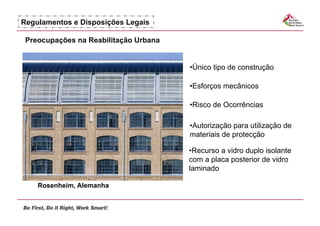

26. Regulamentos e Disposições Legais
Preocupações na Reabilitação Urbana
• nico tipo de construção
Ú
• sforços mecânicos
E
• isco de Ocorrências
R
• utorização para utilização de
A
materiais de protecção
• ecurso a vidro duplo isolante
R
com a placa posterior de vidro
laminado
Rosenheim, Alemanha

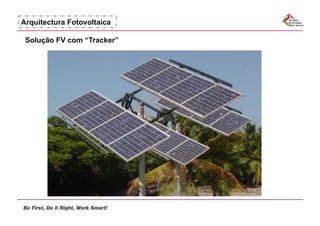

28. Arquitectura Fotovoltaica
Solução FV com “Tracker”

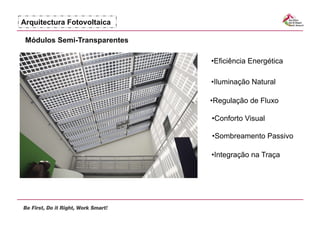

29. Arquitectura Fotovoltaica
Módulos Semi-Transparentes
• ficiência Energética
E
• luminação Natural
I
• egulação de Fluxo
R
• onforto Visual
C
• ombreamento Passivo
S
• ntegração na Traça
I

30. Arquitectura Fotovoltaica
Delft University of Technology - NL Department of Plant Sciences - IT
Estádio Taiwan

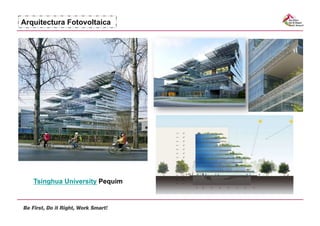

31. Arquitectura Fotovoltaica
Tsinghua University Pequim

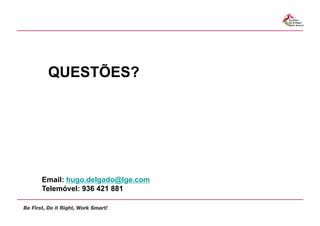

32. QUESTÕES?
Email: hugo.delgado@lge.com
Telemóvel: 936 421 881

33. MUITO OBRIGADO!!!
