O documento fornece informações sobre rebites, incluindo seus materiais de fabricação, tipos, dimensões, aplicações, processos de rebitagem e cálculos necessários.

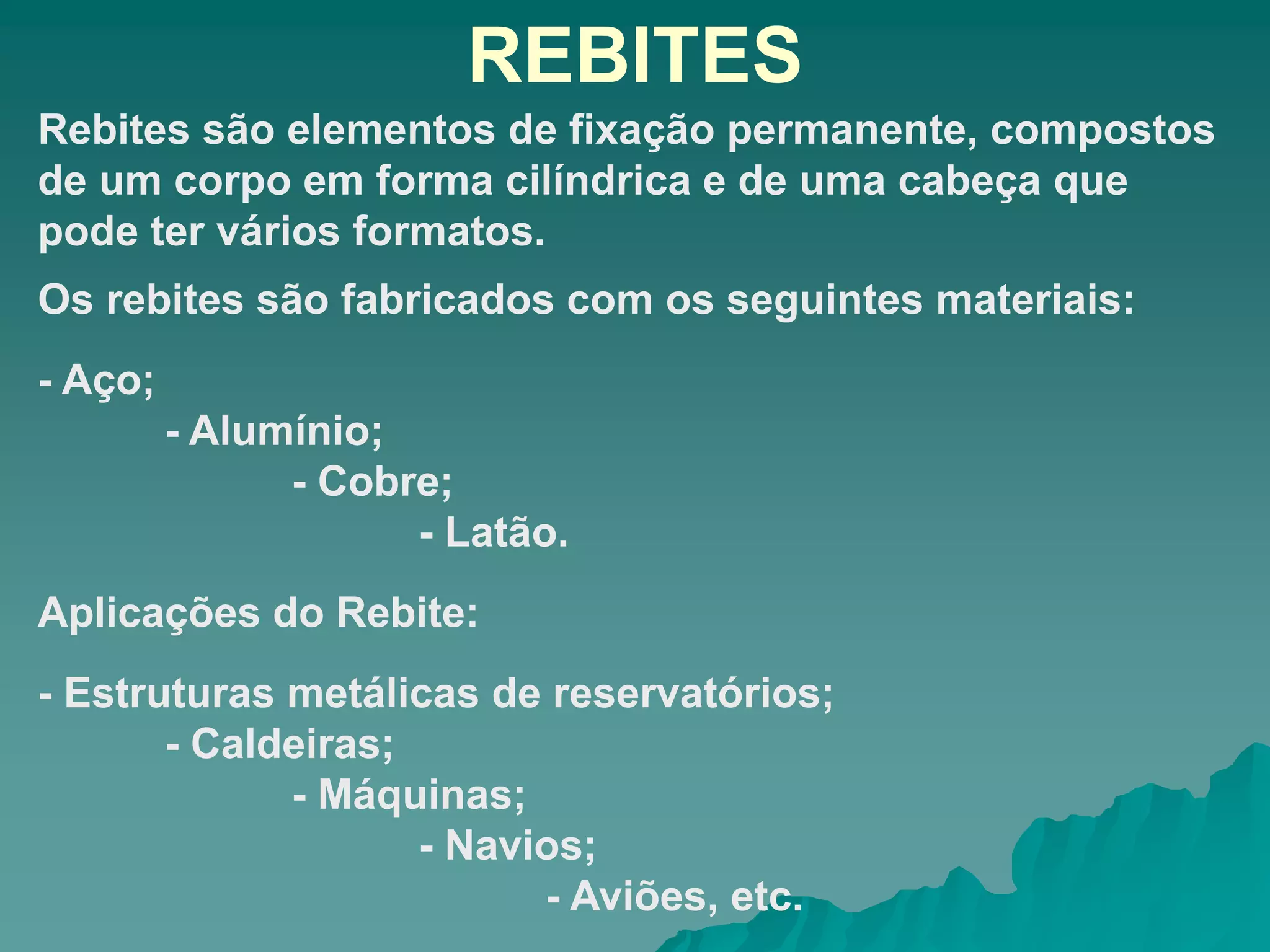

1. REBITES
Rebites são elementos de fixação permanente, compostos
de um corpo em forma cilíndrica e de uma cabeça que
pode ter vários formatos.
Os rebites são fabricados com os seguintes materiais:
- Aço;
- Alumínio;
- Cobre;
- Latão.
Aplicações do Rebite:
- Estruturas metálicas de reservatórios;
- Caldeiras;
- Máquinas;
- Navios;
- Aviões, etc.

2. Chapas de
espessura ≤ 7
Cilíndrica
Em uniões que
admitem
pequenas
saliências
Escareada
com calota
Em uniões que
não admitem
saliências
Escareada
chata larga
Redonda
Estreita
Largamente
usados pela
resistência que
oferecem
Redonda
Larga
Escareada
chata estreita

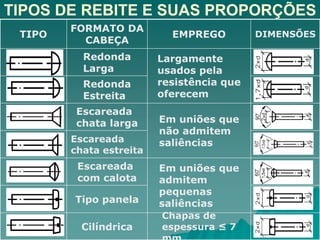

TIPOS DE REBITE E SUAS PROPORÇÕES
Tipo panela
DIMENSÕES
EMPREGO
FORMATO DA
CABEÇA
TIPO

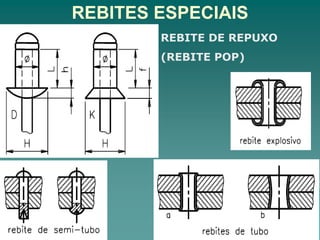

3. REBITES ESPECIAIS
REBITE DE REPUXO
(REBITE POP)

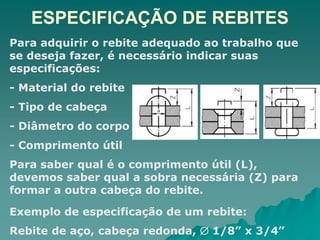

4. Para adquirir o rebite adequado ao trabalho que
se deseja fazer, é necessário indicar suas
especificações:
- Material do rebite
- Tipo de cabeça
- Diâmetro do corpo
- Comprimento útil
Para saber qual é o comprimento útil (L),
devemos saber qual a sobra necessária (Z) para
formar a outra cabeça do rebite.
ESPECIFICAÇÃO DE REBITES
Exemplo de especificação de um rebite:
Rebite de aço, cabeça redonda,  1/8” x 3/4”

5. Exercícios

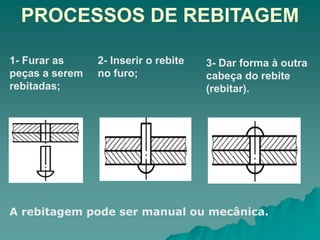

6. PROCESSOS DE REBITAGEM
A rebitagem pode ser manual ou mecânica.
3- Dar forma à outra
cabeça do rebite
(rebitar).
1- Furar as
peças a serem
rebitadas;
2- Inserir o rebite
no furo;

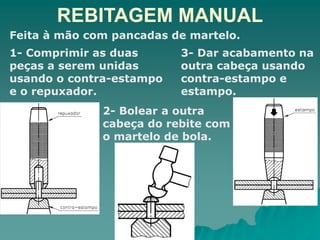

7. REBITAGEM MANUAL
Feita à mão com pancadas de martelo.
1- Comprimir as duas
peças a serem unidas
usando o contra-estampo
e o repuxador.
2- Bolear a outra
cabeça do rebite com
o martelo de bola.
3- Dar acabamento na
outra cabeça usando
contra-estampo e
estampo.

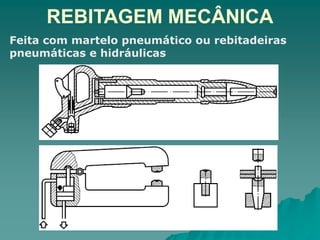

8. REBITAGEM MECÂNICA
Feita com martelo pneumático ou rebitadeiras
pneumáticas e hidráulicas

9. Rebitagem a Quente
O rebite é aquecido depois é dado a forma na
cabeça, podendo ser manual ou mecânica.
Indicada para rebites com diâmetro > 1/4”.
Rebitagem a Frio
É dado a forma à cabeça sem usar fonte de calor.
Indicada para rebites com diâmetro  1/4” se for manual e
diâmetro  3/8” se for mecânica.

10. FERRAMENTAS PARA REBITAGEM
Estampo Contra-estampo
Repuxador

11. Exercícios

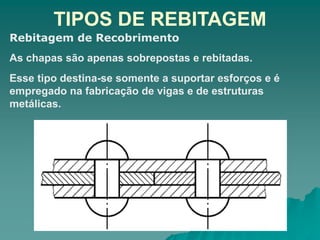

12. TIPOS DE REBITAGEM
Rebitagem de Recobrimento
As chapas são apenas sobrepostas e rebitadas.
Esse tipo destina-se somente a suportar esforços e é
empregado na fabricação de vigas e de estruturas
metálicas.

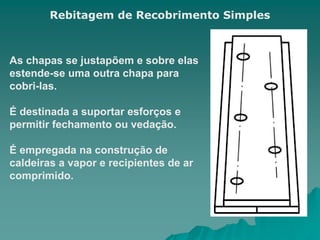

13. Rebitagem de Recobrimento Simples
As chapas se justapõem e sobre elas
estende-se uma outra chapa para
cobri-las.
É destinada a suportar esforços e
permitir fechamento ou vedação.
É empregada na construção de
caldeiras a vapor e recipientes de ar
comprimido.

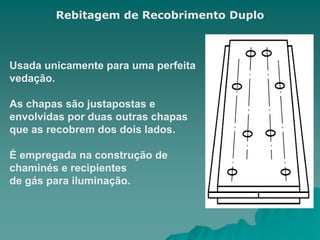

14. Rebitagem de Recobrimento Duplo
Usada unicamente para uma perfeita
vedação.
As chapas são justapostas e
envolvidas por duas outras chapas
que as recobrem dos dois lados.
É empregada na construção de
chaminés e recipientes
de gás para iluminação.

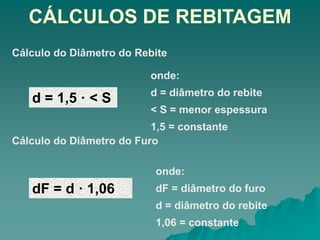

15. CÁLCULOS DE REBITAGEM
Cálculo do Diâmetro do Rebite
d = 1,5 · < S
onde:
d = diâmetro do rebite
< S = menor espessura
1,5 = constante
Cálculo do Diâmetro do Furo
dF = d · 1,06
onde:
dF = diâmetro do furo
d = diâmetro do rebite
1,06 = constante

16. Cálculo do Comprimento Útil do Rebite
1- Para rebites de cabeça redonda e cilíndrica
L = 1,5 · d + S
L = d + S
2- Para rebites de cabeça escareada
Onde:
L = comprimento útil do rebite
1,5 = constante
d = diâmetro do rebite
S = soma das espessuras das chapas
Onde:
L = comprimento útil do rebite
d = diâmetro do rebite
S = soma das espessuras das chapas

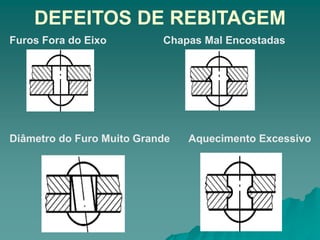

17. DEFEITOS DE REBITAGEM
Furos Fora do Eixo Chapas Mal Encostadas
Diâmetro do Furo Muito Grande Aquecimento Excessivo

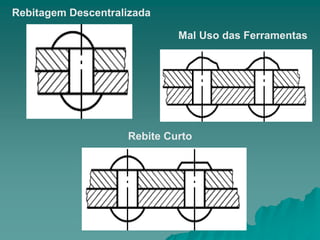

18. Rebite Curto
Rebitagem Descentralizada
Mal Uso das Ferramentas

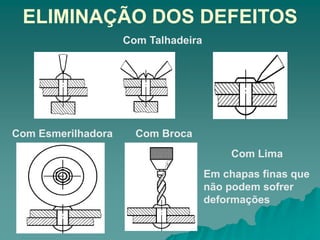

19. ELIMINAÇÃO DOS DEFEITOS
Com Talhadeira
Com Esmerilhadora
Com Lima
Em chapas finas que
não podem sofrer
deformações
Com Broca

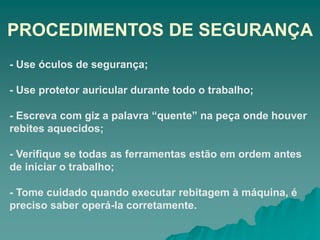

20. PROCEDIMENTOS DE SEGURANÇA
- Use óculos de segurança;
- Use protetor auricular durante todo o trabalho;
- Escreva com giz a palavra “quente” na peça onde houver
rebites aquecidos;
- Verifique se todas as ferramentas estão em ordem antes
de iniciar o trabalho;
- Tome cuidado quando executar rebitagem à máquina, é
preciso saber operá-la corretamente.

21. Exercícios
