O documento lista uma variedade de componentes e especificações técnicas para sistemas de cofragem da Doka, incluindo cintas, grampos e elementos de ancoragem, com detalhes sobre peso, tamanho e configuração. Cada item é apresentado com informações específicas, como peso em kg e distância entre perfis, além de instruções de segurança relevantes. O foco principal é na qualidade e segurança dos materiais utilizados na construção.
![Matad52semana26 deza1jan2012[1]](https://cdn.slidesharecdn.com/ss_thumbnails/matad52semana26deza1jan20121-120208191807-phpapp01-thumbnail.jpg?width=640&height=640&fit=bounds)
3 cofr

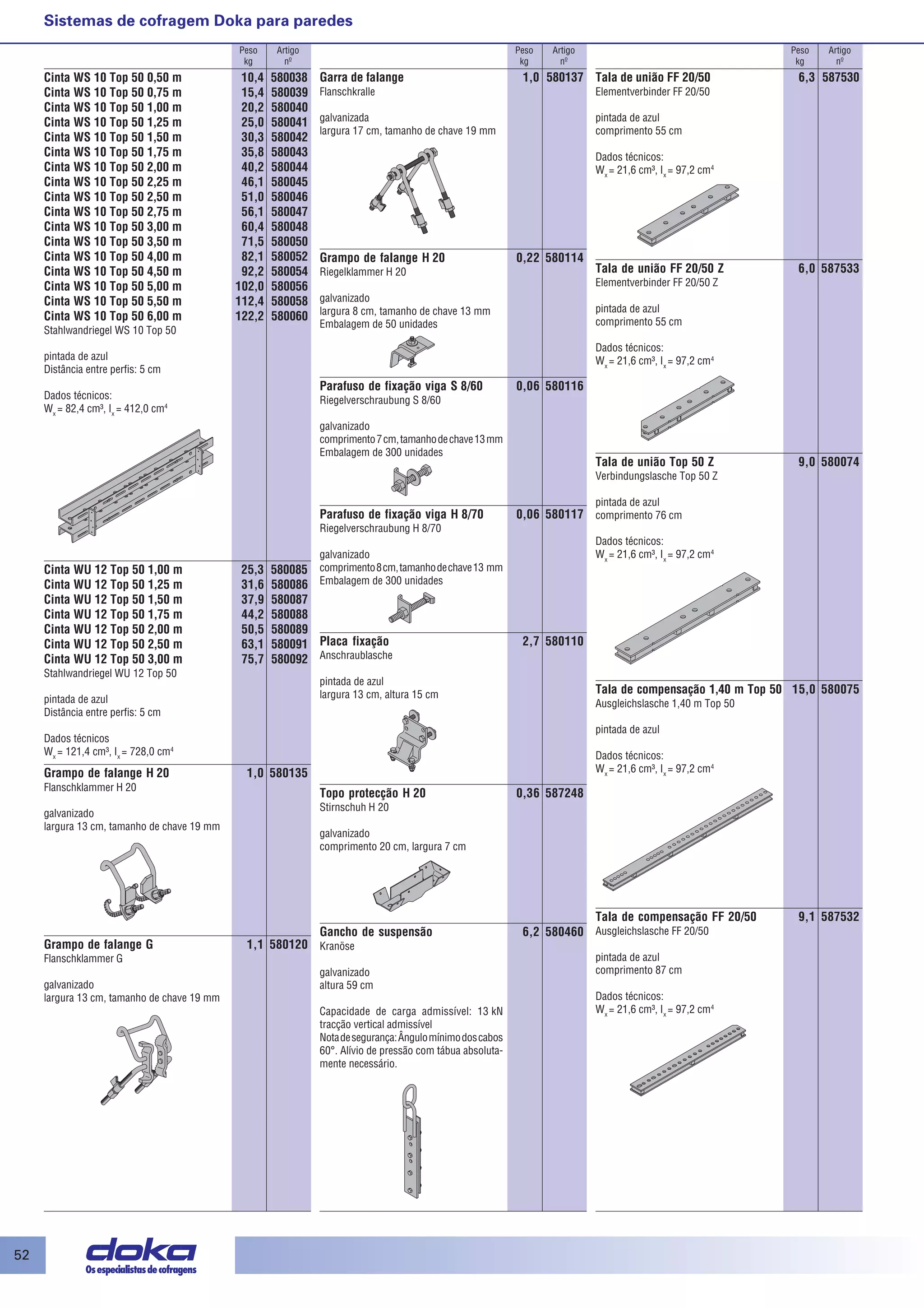

- 1. 52 Peso Artigo kg nº Peso Artigo kg nº Peso Artigo kg nº Sistemas de cofragem Doka para paredes Cinta WS 10 Top 50 0,50 m 10,4 580038 Cinta WS 10 Top 50 0,75 m 15,4 580039 Cinta WS 10 Top 50 1,00 m 20,2 580040 Cinta WS 10 Top 50 1,25 m 25,0 580041 Cinta WS 10 Top 50 1,50 m 30,3 580042 Cinta WS 10 Top 50 1,75 m 35,8 580043 Cinta WS 10 Top 50 2,00 m 40,2 580044 Cinta WS 10 Top 50 2,25 m 46,1 580045 Cinta WS 10 Top 50 2,50 m 51,0 580046 Cinta WS 10 Top 50 2,75 m 56,1 580047 Cinta WS 10 Top 50 3,00 m 60,4 580048 Cinta WS 10 Top 50 3,50 m 71,5 580050 Cinta WS 10 Top 50 4,00 m 82,1 580052 Cinta WS 10 Top 50 4,50 m 92,2 580054 Cinta WS 10 Top 50 5,00 m 102,0 580056 Cinta WS 10 Top 50 5,50 m 112,4 580058 Cinta WS 10 Top 50 6,00 m 122,2 580060 Stahlwandriegel WS 10 Top 50 pintada de azul Distância entre perfis: 5 cm Dados técnicos: Wx = 82,4 cm³, Ix = 412,0 cm4 Cinta WU 12 Top 50 1,00 m 25,3 580085 Cinta WU 12 Top 50 1,25 m 31,6 580086 Cinta WU 12 Top 50 1,50 m 37,9 580087 Cinta WU 12 Top 50 1,75 m 44,2 580088 Cinta WU 12 Top 50 2,00 m 50,5 580089 Cinta WU 12 Top 50 2,50 m 63,1 580091 Cinta WU 12 Top 50 3,00 m 75,7 580092 Stahlwandriegel WU 12 Top 50 pintada de azul Distância entre perfis: 5 cm Dados técnicos Wx = 121,4 cm³, Ix = 728,0 cm4 Grampo de falange H 20 1,0 580135 Flanschklammer H 20 galvanizado largura 13 cm, tamanho de chave 19 mm Grampo de falange G 1,1 580120 Flanschklammer G galvanizado largura 13 cm, tamanho de chave 19 mm Garra de falange 1,0 580137 Flanschkralle galvanizada largura 17 cm, tamanho de chave 19 mm Grampo de falange H 20 0,22 580114 Riegelklammer H 20 galvanizado largura 8 cm, tamanho de chave 13 mm Embalagem de 50 unidades Parafuso de fixação viga S 8/60 0,06 580116 Riegelverschraubung S 8/60 galvanizado comprimento 7 cm, tamanho de chave 13 mm Embalagem de 300 unidades Parafuso de fixação viga H 8/70 0,06 580117 Riegelverschraubung H 8/70 galvanizado comprimento 8 cm, tamanho de chave 13 mm Embalagem de 300 unidades Placa fixação 2,7 580110 Anschraublasche pintada de azul largura 13 cm, altura 15 cm Topo protecção H 20 0,36 587248 Stirnschuh H 20 galvanizado comprimento 20 cm, largura 7 cm Gancho de suspensão 6,2 580460 Kranöse galvanizado altura 59 cm Capacidade de carga admissível: 13 kN tracção vertical admissível Nota de segurança: Ângulo mínimo dos cabos 60°. Alívio de pressão com tábua absoluta-mente necessário. Tala de união FF 20/50 6,3 587530 Elementverbinder FF 20/50 pintada de azul comprimento 55 cm Dados técnicos: Wx = 21,6 cm³, Ix = 97,2 cm4 Tala de união FF 20/50 Z 6,0 587533 Elementverbinder FF 20/50 Z pintada de azul comprimento 55 cm Dados técnicos: Wx = 21,6 cm³, Ix = 97,2 cm4 Tala de união Top 50 Z 9,0 580074 Verbindungslasche Top 50 Z pintada de azul comprimento 76 cm Dados técnicos: Wx = 21,6 cm³, Ix = 97,2 cm4 Tala de compensação 1,40 m Top 50 15,0 580075 Ausgleichslasche 1,40 m Top 50 pintada de azul Dados técnicos: Wx = 21,6 cm³, Ix = 97,2 cm4 Tala de compensação FF 20/50 9,1 587532 Ausgleichslasche FF 20/50 pintada de azul comprimento 87 cm Dados técnicos: Wx = 21,6 cm³, Ix = 97,2 cm4

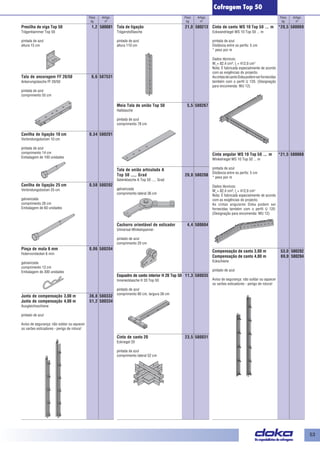

- 2. 53 Peso Artigo kg nº Peso Artigo kg nº Peso Artigo kg nº Cofragem Top 50 Presilha de viga Top 50 1,2 580081 Trägerklammer Top 50 pintada de azul altura 15 cm Tala de ancoragem FF 20/50 6,6 587531 Ankerungslasche FF 20/50 pintada de azul comprimento 55 cm Cavilha de ligação 10 cm 0,34 580201 Verbindungsbolzen 10 cm pintada de azul comprimento 14 cm Embalagem de 100 unidades Cavilha de ligação 25 cm 0,58 580202 Verbindungsbolzen 25 cm galvanizada comprimento 26 cm Embalagem de 60 unidades Pinça de mola 6 mm 0,06 580204 Federvorstecker 6 mm galvanizada comprimento 13 cm Embalagem de 300 unidades Junta de compensação 3,00 m 36,8 580332 Junta de compensação 4,00 m 51,2 580334 Ausgleichsschiene pintado de azul Aviso de segurança: não soldar ou aquecer os varões esticadores - perigo de rotura! Tala de ligação 21,0 580213 Trägerstoßlasche pintada de azul altura 110 cm Meia Tala de união Top 50 5,5 580267 Halblasche pintada de azul comprimento 78 cm Tala de união articulada A Top 50 ...,. Grad 20,0 580208 Gelenklasche A Top 50 ...,. Grad galvanizada comprimento lateral 36 cm Cachorro orientável de esticador 4,4 580604 Universal-Winkelspanner pintado de azul comprimento 20 cm Esquadro de canto interior H 20 Top 50 11,3 580035 Innenecklasche H 20 Top 50 pintado de azul comprimento 80 cm, largura 38 cm Cinta de canto 20 23,5 580031 Eckriegel 20 pintada de azul comprimento lateral 52 cm Cinta de canto WS 10 Top 50 ... m *20,5 580069 Eckwandriegel WS 10 Top 50 ... m pintada de azul Distância entre os perfis: 5 cm * peso por m Dados técnicos: Wx = 82,4 cm³, Ix = 412,0 cm4 Nota: É fabricada especialmente de acordo com as exigências do projecto. As cintas de canto Doka podem ser fornecidas também com o perfil U 120. (Designação para encomenda: WU 12) Cinta angular WS 10 Top 50 ... m *21,5 580068 Winkelriegel WS 10 Top 50 ... m pintada de azul Distância entre os perfis: 5 cm * peso por m Dados técnicos: Wx = 82,4 cm³, Ix = 412,0 cm4 Nota: É fabricada especialmente de acordo com as exigências do projecto. As cintas angulares Doka podem ser fornecidas também com o perfil U 120. (Designação para encomenda: WU 12) Compensação de canto 3,00 m 53,0 580282 Compensação de canto 4,00 m 69,0 580284 Eckschiene pintado de azul Aviso de segurança: não soldar ou aquecer os varões esticadores - perigo de rotura!

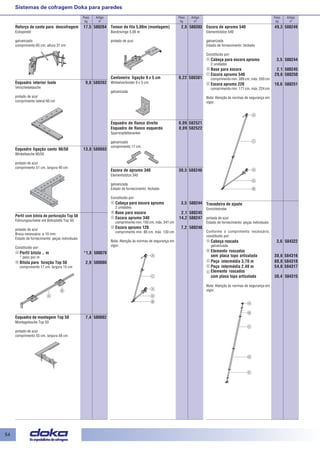

- 3. 54 Peso Artigo kg nº Peso Artigo kg nº Peso Artigo kg nº Sistemas de cofragem Doka para paredes Reforço de canto para descofragem 17,5 580264 Eckspindel galvanizado comprimento 65 cm, altura 31 cm Esquadro interior fuste 9,6 580262 Verschiebelasche pintado de azul comprimento lateral 60 cm Esquadro ligação canto 90/50 13,8 580603 Winkellasche 90/50 pintado de azul comprimento 51 cm, largura 40 cm Perfil com bitola de perfuração Top 50 Führungsschiene mit Bohrplatte Top 50 pintado de azul Broca necessária: ø 10 mm Estado de fornecimento: peças individuais Constituído por: Perfil bitola .. m *1,8 580079 * peso por m Bitola para furação Top 50 2,9 580080 comprimento 17 cm, largura 15 cm Esquadro de montagem Top 50 7,4 580082 Montagelasche Top 50 pintado de azul comprimento 55 cm, largura 48 cm Tensor de fita 5,00m (montagem) 2,0 580393 Bandzwinge 5,00 m pintado de azul Cantoneira ligação 9 x 5 cm 0,22 580381 Winkelverbinder 9 x 5 cm galvanizada Esquadro de flanco direito 0,09 582521 Esquadro de flanco esquerdo 0,09 582522 Sparrenpfettenanker galvanizado comprimento 17 cm Escora de aprumo 340 30,5 588246 Elementstütze 340 galvanizada Estado de fornecimento: fechado Constituído por: Cabeça para escora aprumo 3,5 588244 2 unidades Base para escora 2,1 588245 Escora aprumo 340 14,2 588247 comprimento min. 193 cm, máx. 341 cm Escora aprumo 120 7,2 588248 comprimento min. 80 cm, máx. 130 cm Nota: Atenção às normas de segurança em vigor. Escora de aprumo 540 49,3 588249 Elementstütze 540 galvanizada Estado de fornecimento: fechado Constituido por: Cabeça para escora aprumo 3,5 588244 2 unidades Base para escora 2,1 588245 Escora aprumo 540 29,6 588250 comprimento min. 309 cm, máx. 550 cm Escora aprumo 220 10,6 588251 comprimento min. 171 cm, máx. 224 cm Nota: Atenção às normas de segurança em vigor. Travadeira de ajuste Einrichtstrebe pintada de azul Estado de fornecimento: peças individuais Conforme o comprimento necessário, constituído por: Cabeça roscada 3,6 584322 galvanizada Elemento roscados sem placa topo articulada 30,6 584316 Peça intermédia 3,70 m 80,0 584318 Peça intermédia 2,40 m 54,6 584317 Elemento roscados com placa topo articulada 38,4 584315 Nota: Atenção às normas de segurança em vigor.

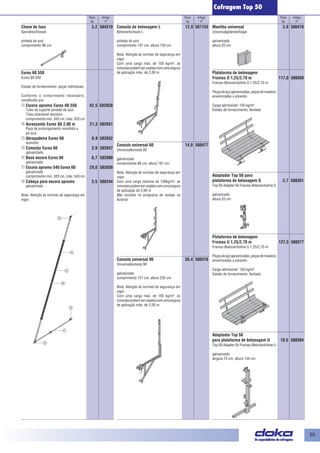

- 4. 55 Peso Artigo kg nº Peso Artigo kg nº Peso Artigo kg nº Cofragem Top 50 Chave de fuso 3,2 584319 Spindelschlüssel pintada de azul comprimento 96 cm Eurex 60 550 Eurex 60 550 Estado de fornecimento: peças individuais Conforme o comprimento necessário, constituído por: Escora aprumo Eurex 60 550 42,5 582658 Tubo de suporte pintado de azul Tubo extensível alumínio comprimento min. 343 cm, máx. 553 cm Acrescento Eurex 60 2,00 m 21,3 582651 Peça de prolongamento revestido a pó azul Abraçadeira Eurex 60 8,9 582652 alumínio Conector Eurex 60 3,9 582657 galvanizado Base escora Eurex 60 8,7 582660 galvanizada Escora aprumo 540 Eurex 60 29,0 582659 galvanizada comprimento min. 302 cm, máx. 543 cm Cabeça para escora aprumo 3,5 588244 galvanizada Nota: Atenção às normas de segurança em vigor. Consola de betonagem L 12,0 587153 Betonierkonsole L pintada de azul comprimento 101 cm, altura 159 cm Nota: Atenção às normas de segurança em vigor. Com uma carga máx. de 150 kg/m², as consolas podem ser usadas com uma largura de aplicação máx. de 2,00 m. Consola universal 60 14,0 580477 Universalkonsole 60 galvanizada comprimento 86 cm, altura 181 cm Nota: Atenção às normas de segurança em vigor. Com uma carga máxima de 150kg/m², as consolas podem ser usadas com uma largura de aplicação de 2,00 m Não incluído no programa de vendas na Áustria! Consola universal 90 30,4 580476 Universalkonsole 90 galvanizada comprimento 121 cm, altura 235 cm Nota: Atenção às normas de segurança em vigor. Com uma carga máx. de 150 kg/m², as consolas podem ser usadas com uma largura de aplicação máx. de 2,00 m. Manilha universal 3,0 580478 Universalgeländerbügel galvanizada altura 20 cm Plataforma de betonagem Framax O 1,25/2,70 m 117,0 588360 Framax-Betonierbühne O 1,25/2,70 m Peças de aço galvanizadas, peças de madeira envernizadas a amarelo Carga admissível: 150 kg/m² Estado de fornecimento: fechado Adaptador Top 50 para plataforma de betonagem O 3,7 588361 Top 50-Adapter für Framax-Betonierbühne O galvanizado altura 55 cm Plataforma de betonagem Framax U 1,25/2,70 m 127,5 588377 Framax-Betonierbühne U 1,25/2,70 m Peças de aço galvanizadas, peças de madeira envernizadas a amarelo Carga admissível: 150 kg/m² Estado de fornecimento: fechado Adaptador Top 50 para plataforma de betonagem U 18,5 588384 Top 50-Adapter für Framax-Betonierbühne U galvanizado largura 75 cm, altura 134 cm

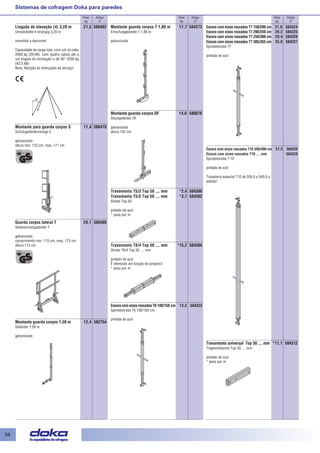

- 5. 56 Peso Artigo kg nº Peso Artigo kg nº Peso Artigo kg nº Sistemas de cofragem Doka para paredes Lingada de elevação (4) 3,20 m 21,5 580462 Umsetzkette 4-strängig 3,20 m revestido a dacromet Capacidade de carga máx: com um só cabo 2000 kg (20 kN), com quatro cabos até a um ângulo de inclinação α de 45° 4250 kg (42,5 kN) Nota: Atenção às instruções de serviço! Montante para guarda corpos S 11,4 580470 Schutzgeländerzwinge S galvanizado altura min. 123 cm, max. 171 cm Guarda corpos lateral T 29,1 580488 Seitenschutzgeländer T galvanizado comprimento min. 115 cm, max. 175 cm altura 112 cm Montante guarda corpos 1,50 m 12,4 582754 Geländer 1,50 m galvanizado Montante guarda corpos T 1,80 m 17,7 584373 Einschubgeländer T 1,80 m galvanizado Montante guarda-corpos DF 14,6 586076 Steckgeländer DF galvanizado altura 142 cm Travamento T5/3 Top 50 .... mm *2,4 584300 Travamento T5/5 Top 50 .... mm *3,7 584302 Strebe Top 50 pintado de azul * peso por m Travamento T8/4 Top 50 .... mm *15,2 584304 Strebe T8/4 Top 50 .... mm pintado de azul É oferecido em função do projecto! * peso por m Escora com eixos roscados T6 100/150 cm 12,5 584323 Spindelstrebe T6 100/150 cm pintada de azul Escora com eixos roscados T7 150/200 cm 21,6 584324 Escora com eixos roscados T7 200/250 cm 26,2 584325 Escora com eixos roscados T7 250/300 cm 29,4 584326 Escora com eixos roscados T7 305/355 cm 35,0 584327 Spindelstrebe T7 pintada de azul Escora com eixos roscados T10 350/400 cm 57,5 584328 Escora com eixos roscados T10 .... mm 584329 Spindelstrebe T 10 pintada de azul Travadeira especial T10 de 355,0 a 540,0 a pedido! Travamento universal Top 50 .... mm *11,1 584312 Tragwerklasche Top 50 .... mm pintado de azul * peso por m

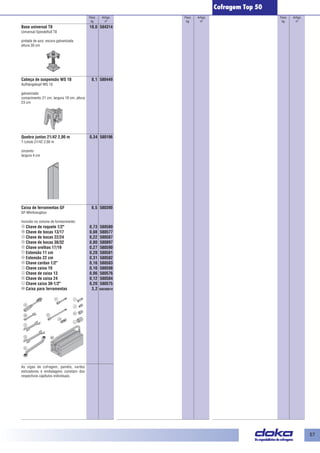

- 6. 57 Peso Artigo kg nº Peso Artigo kg nº Peso Artigo kg nº Cofragem Top 50 Base universal T8 10,0 584314 Universal-Spindelfuß T8 pintada de azul, escora galvanizada altura 30 cm Cabeça de suspensão WS 10 8,1 580449 Aufhängekopf WS 10 galvanizada comprimento 21 cm, largura 18 cm, altura 23 cm Quebra juntas 21/42 2,00 m 0,34 580196 T-Leiste 21/42 2,00 m cinzento largura 4 cm Caixa de ferramentas GF 6,5 580390 GF-Werkzeugbox Incluido no volume de fornecimento: Chave de roquete 1/2" 0,73 580580 Chave de bocas 13/17 0,08 580577 Chave de bocas 22/24 0,22 580587 Chave de bocas 30/32 0,80 580897 Chave orelhas 17/19 0,27 580590 Extensão 11 cm 0,20 580581 Extensão 22 cm 0,31 580582 Chave cardan 1/2" 0,16 580583 Chave caixa 19 0,16 580598 Chave de caixa 13 0,06 580576 Chave de caixa 24 0,12 580584 Chave caixa 30-1/2" 0,20 580575 Caixa para ferramentas 3,2 500390010 As vigas de cofragem, painéis, varões esticadores e embalagens constam dos respectivos capítulos individuais.
