Este documento descreve os modelos, estações e acessórios de uma mesa de corte CNC. Ele lista vários modelos de mesas com diferentes comprimentos e larguras e descreve as estações de corte circular, vertical e dobragem. O documento também fornece detalhes técnicos sobre vários tipos de cortantes para a estação de corte vertical.

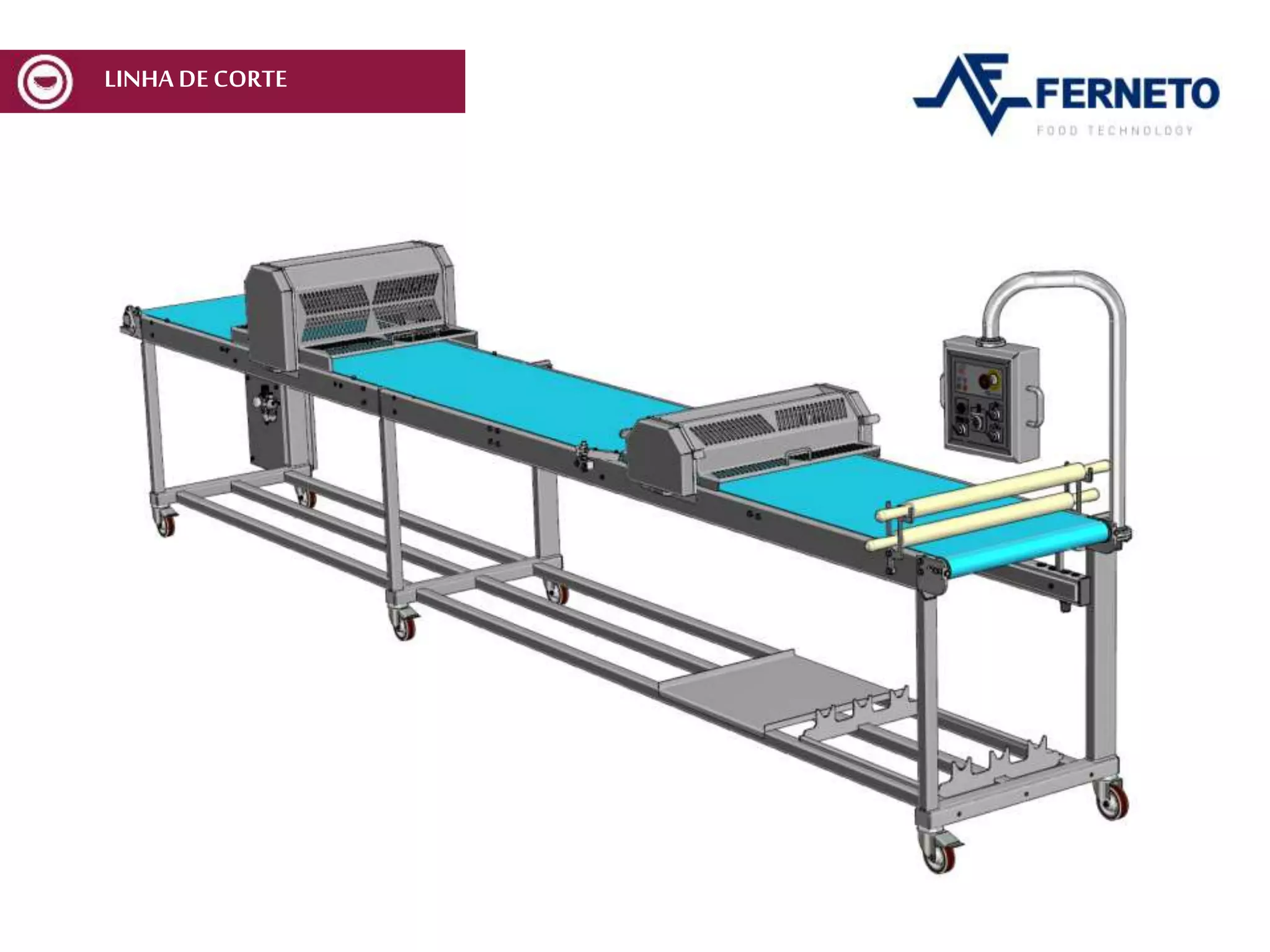

1. MESA DECORTEMCV

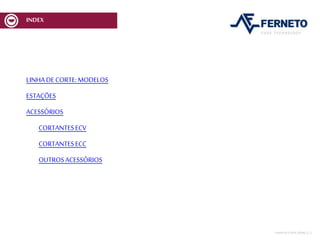

2. INDEX
MESADECORTEMCV:MODELOS
ESTAÇÕES
ACESSÓRIOS
CORTANTESECV
CORTANTESECC
OUTROSACESSÓRIOS
MESA DECORTEMCV | 2

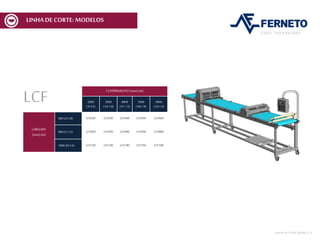

3. MESA DECORTEMCV: MODELOS
MCV COMPRIMENTO (mm)-(in)
2000
(783/4)
3000
(1181/8)
4000
(1571/2)
5000
(1967/8)
6000
(2361/4)
LARGURA
(mm)-(in)
600 (235/8) MCV620 MCV630 MCV640 MCV650 MCV660
800 (311/2) MCV820 MCV830 MCV840 MCV850 MCV860
1000 (393/8) MCV120 MCV130 MCV140 MCV150 MCV160
MESA DECORTEMCV | 3

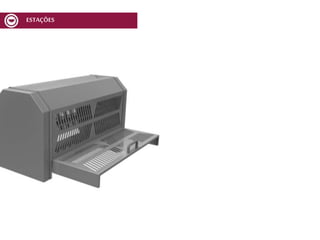

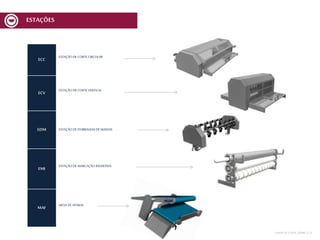

5. ESTAÇÕES

6. ECC
ESTAÇÃO DE CORTE CIRCULAR
ECV
ESTAÇÃO DE CORTE VERTICAL
EDM ESTAÇÃO DE DOBRAGEM DE MASSAS
EMI
ESTAÇÃO DE MARCAÇÃO INVERTIDA
MAM
MESA DE APARAS
ESTAÇÕES
MESA DECORTEMCV | 6

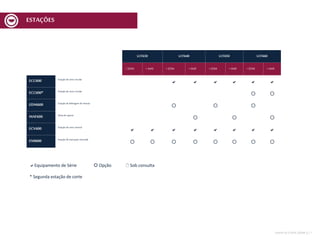

7. ESTAÇÕES
MCV630 MCV640 MCV650 MCV660
+ EDM + MAM + EDM + MAM + EDM + MAM + EDM + MAM
ECC600 Estação de corte circular
a a a a a a
ECC600* Estação de corte circular
 
EDM600 Estação de dobragem de massas
  
MAM600 Mesade aparas
  
ECV600 Estação de corte vertical
a a a a a a a a
EMI600 Estação de marcação invertida
       
MESA DECORTEMCV | 7
aEquipamento de Série  Opção / Sob consulta
* Segunda estação de corte

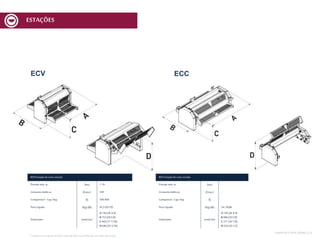

8. ECVEstação de corte vertical
Pressão máx.ar (bar) 7-10
Consumomédio ar (l/min.) 240
Compressor*- Cap.Dep. (l) 300-400
Peso Líquido (Kg)-(lb) 42,5 (93,70)
Dimensões (mm)-(in)
A 730(28 3/4)
B 753(295/8)
C 443(17 7/16)
D 640 (253/16)
ECC.ECV.
MESA DECORTEMCV | 8
ESTAÇÕES
ECCEstação de corte circular
Pressão máx.ar (bar) -
Consumomédio ar (l/min.) -
Compressor- Cap.Dep. (l) -
Peso Líquido (Kg)-(lb) 14 |30,86
Dimensões (mm)-(in)
A 730(28 3/4)
B 496(295/8)
C 277(10 7/8)
D 520 (201/2)
*Compressor(nãofornecido)isento de óleo oulubrificado com óleo alimentar

9. EDM EMI MAM
MESA DECORTEMCV | 9
ESTAÇÕES
EDMEstação de dobragem de massas
Peso Líquido (Kg)-(lb) 12 (26,46)
Dimensões (mm)-(in)
A 730(28 3/4)
B 300(1113/16)
C 267(10 1/2)
D 625 (255/8)
EMI Estação de marcaçãoinvertida
Peso Líquido (Kg)-(lb) 14 |30,86
Dimensões (mm)-(in)
A 730(28 3/4)
B 496(295/8)
C 277(10 7/8)
D 520 (201/2)
MAM Mesade aparas
Potência (kW)-(hp) 0,36 (0,5)
Peso Líquido (Kg)-(lb) 14 |30,86
Dimensões (mm)-(in)
A 730(28 3/4)
B 496(295/8)
C 277(10 7/8)
D 520 (201/2)

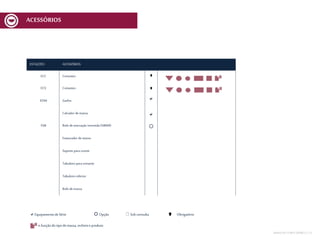

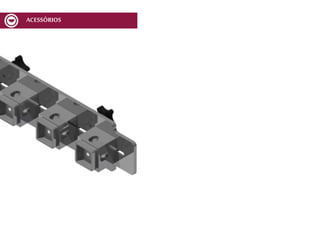

11. ACESSÓRIOS

12. ACESSÓRIOS
ESTAÇÕES ACESSÓRIOS
ECC Cortantes 
ECV Cortantes 
EDM Garfos a
Calcador demassa a
EMI Rolo demarcação invertida EMI600 
Estancador demassa
Suporte para covete
Tabuleiro para cortante
Tabuleiro inferior
Rolo demassa
MESA DECORTEMCV | 12
aEquipamentodeSérie  Opção / Sob consulta Obrigatório
Em funçãodotipodemassa, recheioeproduto

13. CORTANTESECV
CORTANTES

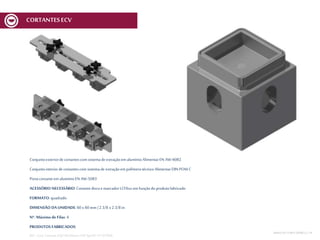

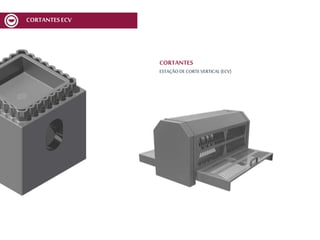

ESTAÇÃODE CORTEVERTICAL(ECV)

14. Conjuntoexteriorde cortantescom sistemade extraçãoem alumínioAlimentarEN AW-6082
Conjuntointeriordecortantescom sistemade extraçãoem polímerotécnico AlimentarDIN POM C
Portacortanteem alumínioEN AW-5083
ACESSÓRIO NECESSÁRIO: Cortantediscoe marcador MCV6xx em funçãodoprodutofabricado
FORMATO: quadrado
DIMENSÃO DA UNIDADE: 60 x 60 mm | 2 3/8 x 2 3/8 in
Nº. Máximo de Filas: 4
PRODUTOS FABRICADOS:
REF.:Conj. CortanteEQD 60x60mmnº05Spec01V1 ECV600
CORTANTESECV
MESA DECORTEMCV | 14

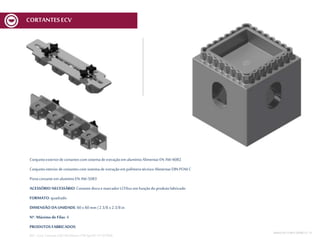

15. Conjuntoexteriorde cortantescom sistemade extraçãoem alumínioAlimentarEN AW-6082
Conjuntointeriordecortantescom sistemade extraçãoem polímerotécnico AlimentarDIN POM C
Portacortanteem alumínioEN AW-5083
ACESSÓRIO NECESSÁRIO: Cortantediscoe marcador MCV6xx em funçãodoprodutofabricado
FORMATO: quadrado
DIMENSÃO DA UNIDADE: 60 x 60 mm | 2 3/8 x 2 3/8 in
Nº. Máximo de Filas: 4
PRODUTOS FABRICADOS:
REF.:Conj. CortanteEQD 60x60mmnº09Spec01V1 ECV600
MESA DECORTEMCV | 15
CORTANTESECV

16. Conjuntoexteriorde cortantescom sistemade extraçãoem alumínioAlimentarEN AW-6082
Conjuntointeriordecortantescom sistemade extraçãoem polímerotécnico AlimentarDIN POM C
Portacortanteem alumínioEN AW-5083
ACESSÓRIO NECESSÁRIO: Cortantediscoe marcador MCV6xx em funçãodoprodutofabricado
FORMATO: circular
DIMENSÃO DA UNIDADE: 45 mm | 1 3/4 in
Nº. Máximo de Filas: 4
PRODUTOS FABRICADOS:
REF.:Conj. CortanteERD D45mmnº15Spec01V1 ECV600
CORTANTESECV
MESA DECORTEMCV | 16

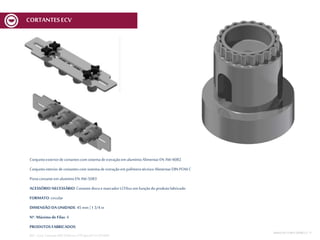

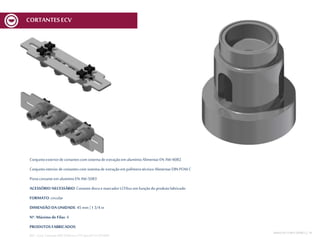

17. Conjuntoexteriorde cortantescom sistemade extraçãoem alumínioAlimentarEN AW-6082
Conjuntointeriordecortantescom sistemade extraçãoem polímerotécnico AlimentarDIN POM C
Portacortanteem alumínioEN AW-5083
ACESSÓRIO NECESSÁRIO: Cortantediscoe marcador MCV6xx em funçãodoprodutofabricado
FORMATO: circular
DIMENSÃO DA UNIDADE: 45 mm | 1 3/4 in
Nº. Máximo de Filas: 4
PRODUTOS FABRICADOS:
REF.:Conj. CortanteERD D45mmnº16Spec01V1 ECV600
CORTANTESECV
MESA DECORTEMCV | 17

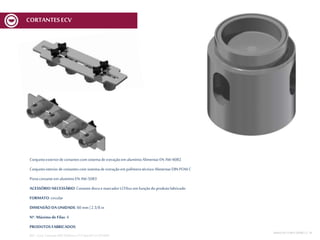

18. Conjuntoexteriorde cortantescom sistemade extraçãoem alumínioAlimentarEN AW-6082
Conjuntointeriordecortantescom sistemade extraçãoem polímerotécnico AlimentarDIN POM C
Portacortanteem alumínioEN AW-5083
ACESSÓRIO NECESSÁRIO: Cortantediscoe marcador MCV6xx em funçãodoprodutofabricado
FORMATO: circular
DIMENSÃO DA UNIDADE: 60 mm | 2 3/8 in
Nº. Máximo de Filas: 4
PRODUTOS FABRICADOS:
REF.:Conj. CortanteERD D60mmnº13Spec01V1 ECV600
MESA DECORTEMCV | 18
CORTANTESECV

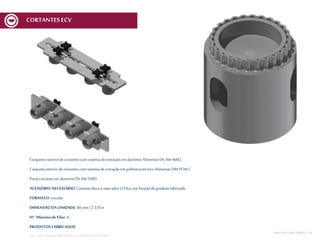

19. Conjuntoexteriorde cortantescom sistemade extraçãoem alumínioAlimentarEN AW-6082
Conjuntointeriordecortantescom sistemade extraçãoem polímerotécnico AlimentarDIN POM C
Portacortanteem alumínioEN AW-5083
ACESSÓRIO NECESSÁRIO: Cortantediscoe marcador MCV6xx em funçãodoprodutofabricado
FORMATO: circular
DIMENSÃO DA UNIDADE: 60 mm | 2 3/8 in
Nº. Máximo de Filas: 4
PRODUTOS FABRICADOS:
REF.:Conj. CortanteERD D60mmnº14Spec01V1 ECV600
MESA DECORTEMCV | 19
CORTANTESECV

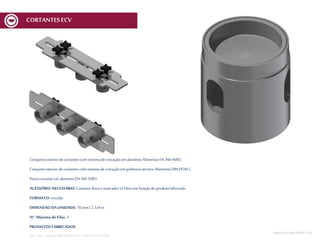

20. Conjuntoexteriorde cortantescom sistemade extraçãoem alumínioAlimentarEN AW-6082
Conjuntointeriordecortantescom sistemade extraçãoem polímerotécnico AlimentarDIN POM C
Portacortanteem alumínioEN AW-5083
ACESSÓRIO NECESSÁRIO: Cortantediscoe marcador MCV6xx em funçãodoprodutofabricado
FORMATO: circular
DIMENSÃO DA UNIDADE: 70 mm | 2 3/4 in
Nº. Máximo de Filas: 3
PRODUTOS FABRICADOS:
REF.:Conj. CortanteERD D70mmnº17Spec01V1 ECV600
MESA DECORTEMCV | 20
CORTANTESECV

21. Conjuntoexteriorde cortantescom sistemade extraçãoem alumínioAlimentarEN AW-6082
Conjuntointeriordecortantescom sistemade extraçãoem polímerotécnico AlimentarDIN POM C
Portacortanteem alumínioEN AW-5083
ACESSÓRIO NECESSÁRIO: Cortantediscoe marcador MCV6xx em funçãodoprodutofabricado
FORMATO: retangular
DIMENSÃO DA UNIDADE: 100 x 45 mm | 3 15/16x 1 3/4 in
Nº. Máximo de Filas: 4
PRODUTOS FABRICADOS:
REF.:Conj. CortanteERT100x45mmnº06Spec01V1 ECV600
CORTANTES:ECV
MESA DECORTEMCV | 21

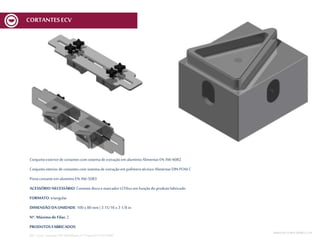

CORTANTESECV

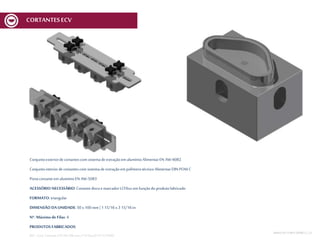

22. Conjuntoexteriorde cortantescom sistemade extraçãoem alumínioAlimentarEN AW-6082
Conjuntointeriordecortantescom sistemade extraçãoem polímerotécnico AlimentarDIN POM C
Portacortanteem alumínioEN AW-5083
ACESSÓRIO NECESSÁRIO: Cortantediscoe marcador MCV6xx em funçãodoprodutofabricado
FORMATO: triangular
DIMENSÃO DA UNIDADE: 50 x 100 mm | 1 15/16x 3 15/16in
Nº. Máximo de Filas: 4
PRODUTOS FABRICADOS:
REF.:Conj. CortanteETR 50x100mmnº10Spec01V1 ECV600
MESA DECORTEMCV | 22
CORTANTESECV

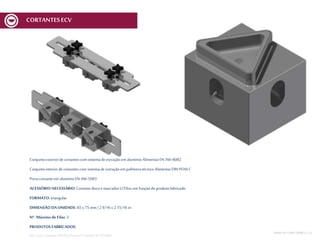

23. Conjuntoexteriorde cortantescom sistemade extraçãoem alumínioAlimentarEN AW-6082
Conjuntointeriordecortantescom sistemade extraçãoem polímerotécnico AlimentarDIN POM C
Portacortanteem alumínioEN AW-5083
ACESSÓRIO NECESSÁRIO: Cortantediscoe marcador MCV6xx em funçãodoprodutofabricado
FORMATO: triangular
DIMENSÃO DA UNIDADE: 65 x 75 mm | 2 9/16 x 2 15/16 in
Nº. Máximo de Filas: 3
PRODUTOS FABRICADOS:
REF.:Conj. CortanteETR 65x75mmnº11Spec01V1 ECV600
MESA DECORTEMCV | 23
CORTANTESECV

24. Conjuntoexteriorde cortantescom sistemade extraçãoem alumínioAlimentarEN AW-6082
Conjuntointeriordecortantescom sistemade extraçãoem polímerotécnico AlimentarDIN POM C
Portacortanteem alumínioEN AW-5083
ACESSÓRIO NECESSÁRIO: Cortantediscoe marcador MCV6xx em funçãodoprodutofabricado
FORMATO: triangular
DIMENSÃO DA UNIDADE: 100 x 80 mm | 3 15/16x 3 1/8 in
Nº. Máximo de Filas: 2
PRODUTOS FABRICADOS:
REF.:Conj. CortanteETR 100x80mmnº12Spec01V1 ECV600
MESA DECORTEMCV | 24
CORTANTESECV

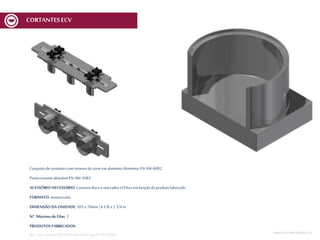

25. Conjuntode cortantescom sistemade corte em alumínioAlimentarEN AW-6082
PortacortantealumínioEN AW-5083
ACESSÓRIO NECESSÁRIO: Cortantediscoe marcadorMCV6xx em funçãodoprodutofabricado
FORMATO: semicircular
DIMENSÃO DA UNIDADE: 105 x 70mm | 4 1/8 x 2 3/4 in
Nº. Máximo de Filas: 3
PRODUTOS FABRICADOS:
REF.:Conj. CortanteSOFD105x70mmnº07Spec01V1 ECV600 MESA DECORTEMCV | 25
CORTANTESECV

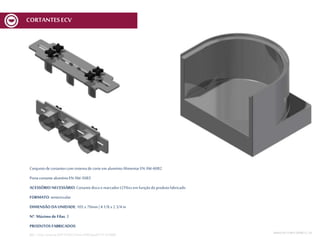

26. Conjuntode cortantescom sistemade corte em alumínioAlimentarEN AW-6082
PortacortantealumínioEN AW-5083
ACESSÓRIO NECESSÁRIO: Cortantediscoe marcadorMCV6xx em funçãodoprodutofabricado
FORMATO: semicircular
DIMENSÃO DA UNIDADE: 105 x 70mm | 4 1/8 x 2 3/4 in
Nº. Máximo de Filas: 3
PRODUTOS FABRICADOS:
REF.:Conj. CortanteSOFD105x75mmnº08Spec01V1 ECV600 MESA DECORTEMCV | 26
CORTANTESECV

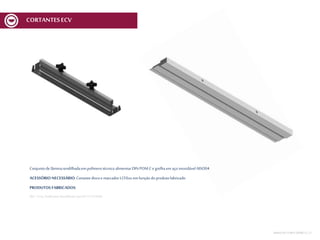

27. Conjuntode lâminarendilhadaem polímerotécnicoalimentarDINPOM Ce grelhaem aço inoxidávelAISI304
ACESSÓRIO NECESSÁRIO: Cortantediscoe marcadorMCV6xx em funçãodoprodutofabricado
PRODUTOS FABRICADOS:
REF.:Conj. Guilhotina Rendilhada Spec01V1ECV600
MESA DECORTEMCV | 27
CORTANTESECV

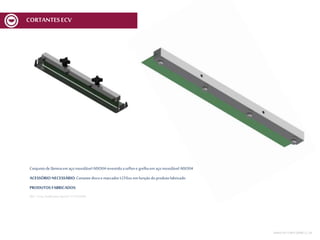

28. Conjuntode lâminaem aço inoxidávelAISI304revestidoa teflone grelhaem aço inoxidávelAISI304
ACESSÓRIO NECESSÁRIO: Cortantediscoe marcadorMCV6xx em funçãodoprodutofabricado
PRODUTOS FABRICADOS:
REF.:Conj. Guilhotina Spec01V1ECV600
MESA DECORTEMCV | 28

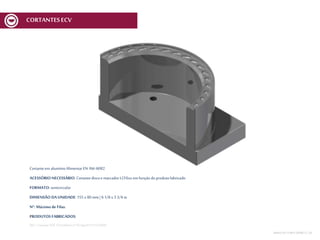

CORTANTESECV

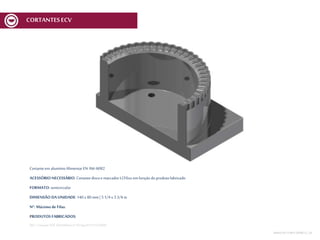

29. Cortanteem alumínioAlimentarEN AW-6082
ACESSÓRIO NECESSÁRIO: Cortantediscoe marcador MCV6xx em funçãodoprodutofabricado
FORMATO: semicircular
DIMENSÃO DA UNIDADE: 140 x 80 mm | 5 1/4 x 3 3/4 in
Nº. Máximo de Filas:
PRODUTOS FABRICADOS:
REF.:Cortante SOF 140x80mmnº 03Spec01V1ECV600
MESA DECORTEMCV | 29
CORTANTESECV

30. Cortanteem alumínioAlimentarEN AW-6082
ACESSÓRIO NECESSÁRIO: Cortantediscoe marcador MCV6xx em funçãodoprodutofabricado
FORMATO: semicircular
DIMENSÃO DA UNIDADE: 155 x 80 mm | 6 1/8 x 3 3/4 in
Nº. Máximo de Filas:
PRODUTOS FABRICADOS:
REF.:Cortante SOF 155x80mmnº 05Spec01V1ECV600
MESA DECORTEMCV | 30
CORTANTESECV

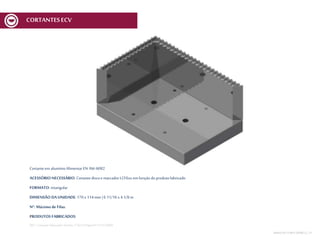

31. Cortanteem alumínioAlimentarEN AW-6082
ACESSÓRIO NECESSÁRIO: Cortantediscoe marcador MCV6xx em funçãodoprodutofabricado
FORMATO: retangular
DIMENSÃO DA UNIDADE: 170 x 114 mm | 6 11/16 x 4 1/8 in
Nº. Máximo de Filas:
PRODUTOS FABRICADOS:
REF.:Cortante-Marcador Direito 170x114Spec01V1ECV600
MESA DECORTEMCV | 31
CORTANTESECV

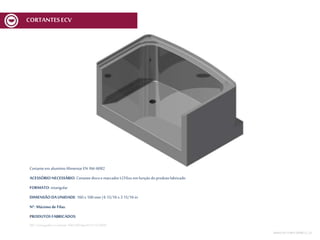

32. Cortanteem alumínioAlimentarEN AW-6082
ACESSÓRIO NECESSÁRIO: Cortantediscoe marcador MCV6xx em funçãodoprodutofabricado
FORMATO: retangular
DIMENSÃO DA UNIDADE: 160 x 100 mm | 6 15/16 x 3 15/16 in
Nº. Máximo de Filas:
PRODUTOS FABRICADOS:
REF.:Esmagador eCortante160x100Spec01V1ECV600
MESA DECORTEMCV | 32
CORTANTESECV

33. CORTANTESECC
CORTANTES

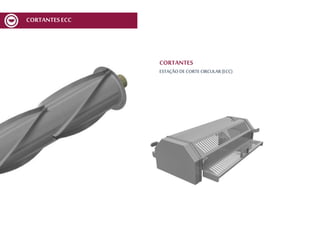

ESTAÇÃODE CORTECIRCULAR(ECC)

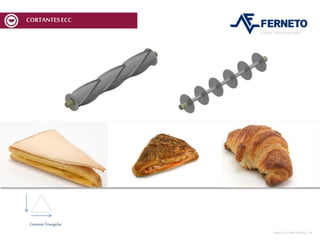

34. CortanteTriangular
MESA DECORTEMCV | 34
CORTANTESECC

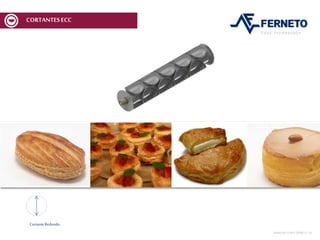

35. CortanteRedondo
MESA DECORTEMCV | 35
CORTANTESECC

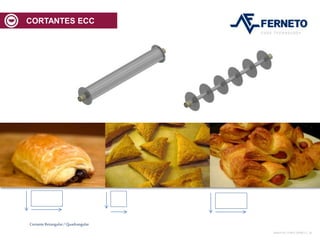

36. CortanteRetangular/ Quadrangular
CORTANTES ECC
MESA DECORTEMCV | 36

37. CortantePicos
MESA DECORTEMCV | 37
CORTANTESECC

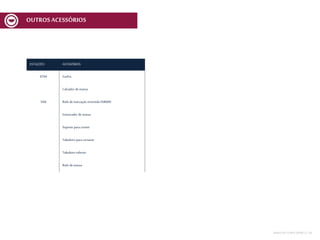

38. OUTROSACESSÓRIOS
ESTAÇÕES ACESSÓRIOS
EDM Garfos
Calcador demassa
EMI Rolo demarcação invertida EMI600
Estancador demassa
Suporte para covete
Tabuleiro para cortante
Tabuleiro inferior
Rolo demassa
MESA DECORTEMCV | 38

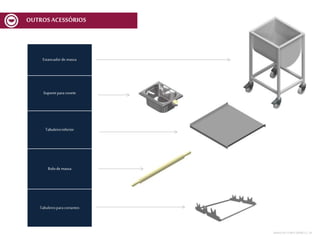

39. Estancadorde massa
Suporteparacovete
Tabuleiroinferior
Rolode massa
Tabuleiroparacortantes
OUTROSACESSÓRIOS
MESA DECORTEMCV | 39

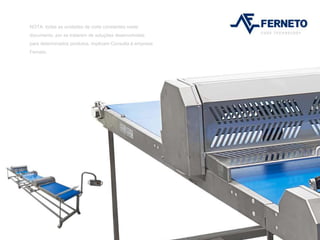

40. NOTA: todas as unidades de corte constantes neste
documento, por se tratarem de soluções desenvolvidas
para determinados produtos, implicam Consulta à empresa
Ferneto.
