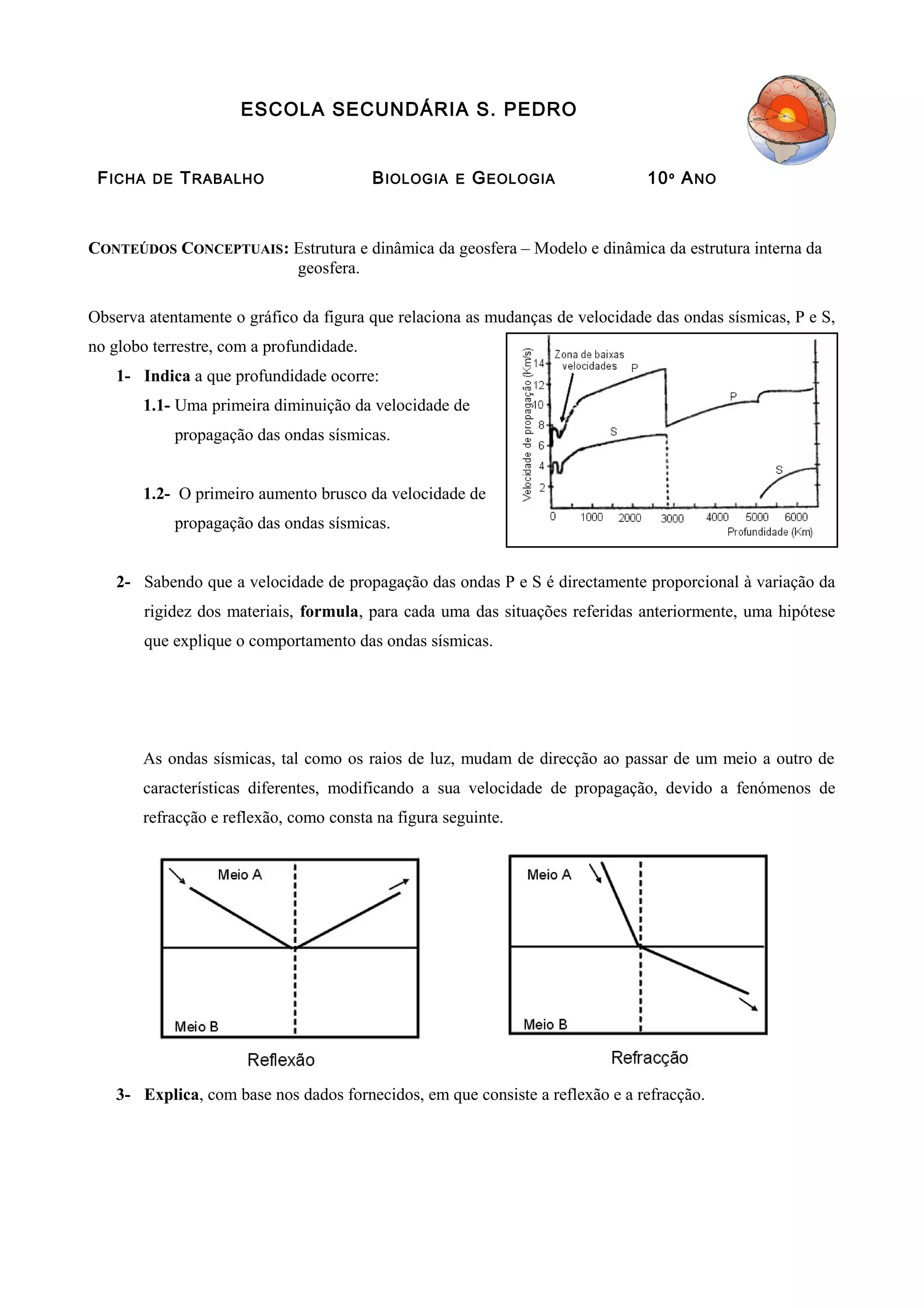

1. ESCOLA SECUNDÁRIA S. PEDRO
FICHA DE TRABALHO BIOLOGIA E GEOLOGIA 10º ANO
CONTEÚDOS CONCEPTUAIS: Estrutura e dinâmica da geosfera – Modelo e dinâmica da estrutura interna da
geosfera.
Observa atentamente o gráfico da figura que relaciona as mudanças de velocidade das ondas sísmicas, P e S,
no globo terrestre, com a profundidade.
1- Indica a que profundidade ocorre:
1.1- Uma primeira diminuição da velocidade de
propagação das ondas sísmicas.
1.2- O primeiro aumento brusco da velocidade de
propagação das ondas sísmicas.
2- Sabendo que a velocidade de propagação das ondas P e S é directamente proporcional à variação da
rigidez dos materiais, formula, para cada uma das situações referidas anteriormente, uma hipótese
que explique o comportamento das ondas sísmicas.
As ondas sísmicas, tal como os raios de luz, mudam de direcção ao passar de um meio a outro de
características diferentes, modificando a sua velocidade de propagação, devido a fenómenos de
refracção e reflexão, como consta na figura seguinte.
3- Explica, com base nos dados fornecidos, em que consiste a reflexão e a refracção.

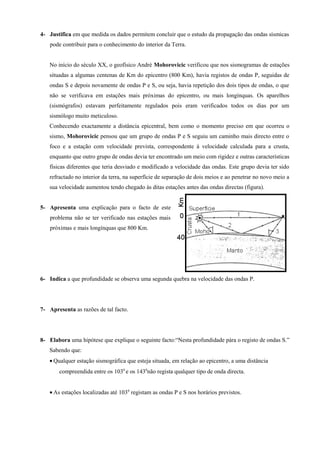

2. 4- Justifica em que medida os dados permitem concluir que o estudo da propagação das ondas sísmicas
pode contribuir para o conhecimento do interior da Terra.
No início do século XX, o geofísico André Mohorovicic verificou que nos sismogramas de estações
situadas a algumas centenas de Km do epicentro (800 Km), havia registos de ondas P, seguidas de
ondas S e depois novamente de ondas P e S, ou seja, havia repetição dos dois tipos de ondas, o que
não se verificava em estações mais próximas do epicentro, ou mais longínquas. Os aparelhos
(sismógrafos) estavam perfeitamente regulados pois eram verificados todos os dias por um
sismólogo muito meticuloso.
Conhecendo exactamente a distância epicentral, bem como o momento preciso em que ocorreu o
sismo, Mohorovicic pensou que um grupo de ondas P e S seguiu um caminho mais directo entre o
foco e a estação com velocidade prevista, correspondente à velocidade calculada para a crusta,
enquanto que outro grupo de ondas devia ter encontrado um meio com rigidez e outras características
físicas diferentes que teria desviado e modificado a velocidade das ondas. Este grupo devia ter sido
refractado no interior da terra, na superfície de separação de dois meios e ao penetrar no novo meio a
sua velocidade aumentou tendo chegado às ditas estações antes das ondas directas (figura).
5- Apresenta uma explicação para o facto de este
problema não se ter verificado nas estações mais
próximas e mais longínquas que 800 Km.
6- Indica a que profundidade se observa uma segunda quebra na velocidade das ondas P.
7- Apresenta as razões de tal facto.
8- Elabora uma hipótese que explique o seguinte facto:“Nesta profundidade pára o registo de ondas S.”
Sabendo que:
• Qualquer estação sismográfica que esteja situada, em relação ao epicentro, a uma distância
compreendida entre os 1030
e os 1430
não regista qualquer tipo de onda directa.
• As estações localizadas até 1030
registam as ondas P e S nos horários previstos.

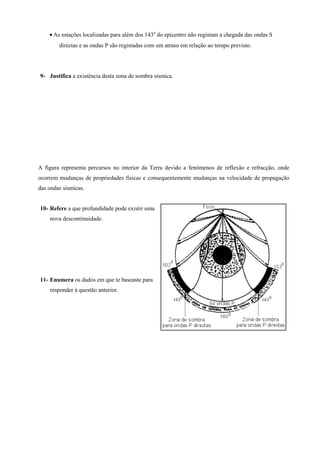

3. • As estações localizadas para além dos 1430
do epicentro não registam a chegada das ondas S
directas e as ondas P são registadas com um atraso em relação ao tempo previsto.
9- Justifica a existência desta zona de sombra sísmica.
A figura representa percursos no interior da Terra devido a fenómenos de reflexão e refracção, onde
ocorrem mudanças de propriedades físicas e consequentemente mudanças na velocidade de propagação
das ondas sísmicas.
10- Refere a que profundidade pode existir uma
nova descontinuidade.
11- Enumera os dados em que te baseaste para
responder à questão anterior.
